🔧 Boot UPA – Processador XC2xxx

 Citar

Utilize o boot visual abaixo para conexão correta no processador XC2xxx usando gravador UPA.
Certifique-se de seguir a correspondência correta dos fios com base nas cores do cabo MCU:

🔧 Boot UPA – Processador XC2xxx

  Citar

Utilize o boot visual abaixo para conexão correta no processador XC2xxx usando gravador UPA.
Certifique-se de seguir a correspondência correta dos fios com base nas cores do cabo MCU:

🔧 Boot UPA – Processador XC2xxx

   Citar

Utilize o boot visual abaixo para conexão correta no processador XC2xxx usando gravador UPA.
Certifique-se de seguir a correspondência correta dos fios com base nas cores do cabo MCU:

🔄 Conversor de Cabos CPT para UPA-S

Estes são algumas numerações para este Processador:

COR DO BOOT CPT PROG.	CONVERSÃO PARA UPA-S	SIGLA
—	1- MARROM	IRQ
4- AZUL	2- AMARELO	TDO ou TDI
8- VERMELHO	3- LARANJA	RDI ou TCK
—	4- ROXO	TCAP1 / TRST
9-MARRON	5 - PRETO	VSS / GND / Ground (-)
3- ROXO	6 - AZUL	BKGD / PD3 / TDO
6- AMARELO	7 - VERDE	RESET
7- LARANJA	8 - BRANCO ou CINZA	PD4 / TMS
2- CINZA	9 - VERMELHO	VDD +5V

Informações adicionais:

Acima conversão da ligação do CPT Program para UPA-S. Quando ligação for 5V+ basta seguir as conversões. Caso deseje que façamos a conversão, anexar nesse tópico uma foto nítida da placa.

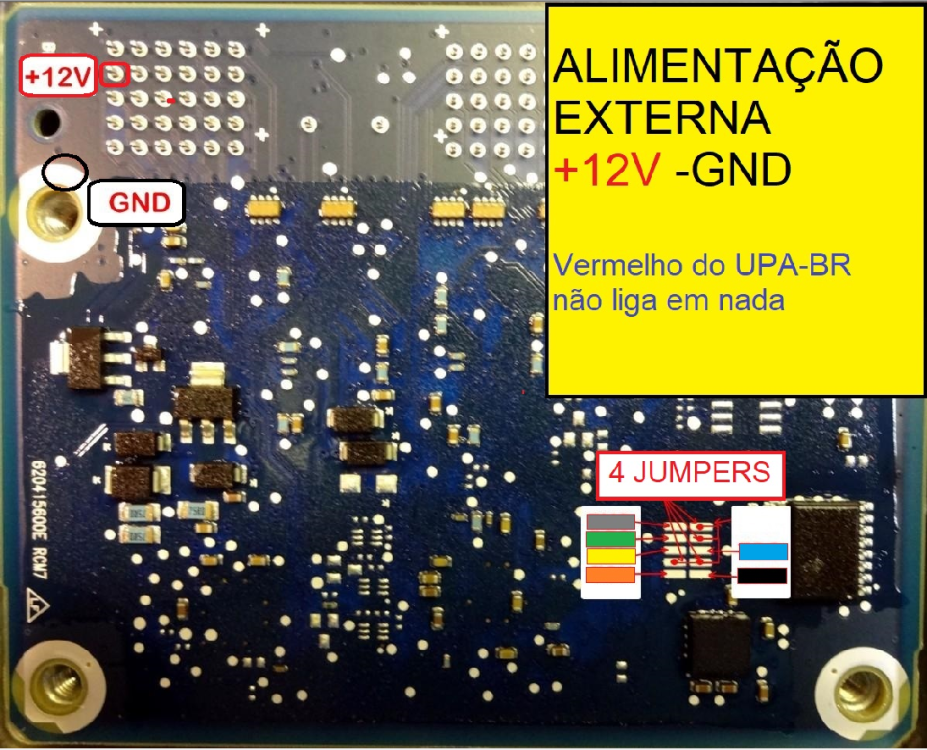

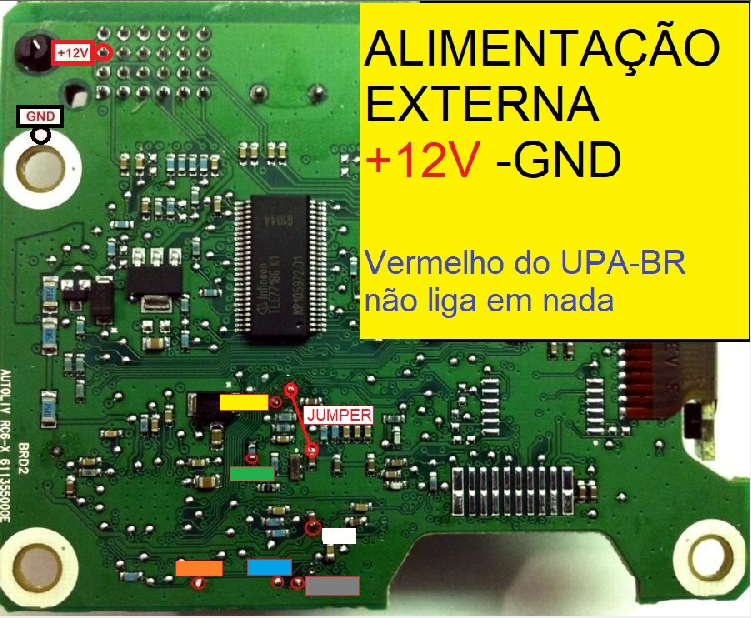

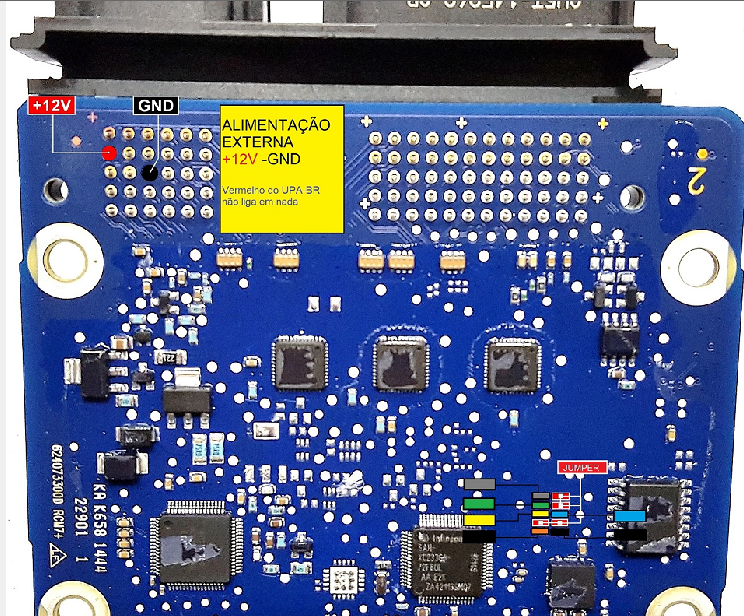

Em boots de ligação 12V+, você não deve ligar o 5V+ do UPA (vermelho), pois a alimentação 12V+ servirá para acionar a ECU, e o próprio MCU receberá o 5V da placa. Então não ligar o vermelho do UPA e sim apenas o preto (negativo). Essa informação é nítida e clara, pois no boot está escrito 12V+.

Para usuários do CPT, em alguns casos é ligado direto no programador e em outros pelo adaptador ISP, porém a conversão para o UPA-S na maioria dos casos se mantém. Havendo necessidade de informação extra, será adicionada neste tópico.

Não vai dar uma de desentendido, os boots abaixo sao com ligação do CPT e aproveito fazer a conversão para UPA-S.
