🔄 Conversor de Cabos UPA + VVDI + CPT Program
Estes são algumas numerações para este Processador:
SINAL / USO
UPA (pino - cor)
VVDI (cor - sigla)
CPT Program (pino - cor)
IRQ
1 - MARROM
—

TDO / TCK
2 - AMARELO
MARROM - TXD / TCK
4 - AZUL
1 - BRANCO (R7F)
RDI / RXD
3 - LARANJA
LARANJA - RXD
8 - VERMELHO
TCAP1 / TRST
4 - ROXO
—
5 - VERDE
VSS / GND
5 - PRETO
PRETO - VSS / GND
9 - MARROM
BKGD / PD3 / TDO
6 - AZUL
VERDE - TDO / FLMD1
3 - ROXO
RESET
7 - VERDE
AMARELO - RESET
6 - AMARELO
PD4 / TMS (PD4/AN4)
8 - BRANCO ou CINZA
AZUL - FLMD0 / TMS
7 - LARANJA
VDD+ / VCC (+5V)
9 - VERMELHO
VERMELHO - VCC
2 - CINZA
Feita pelo Master Fernando.
Em boots 12V+ com alimentação externa, não ligar o 5V+ do UPA (vermelho). Alimente apenas com o negativo (preto).

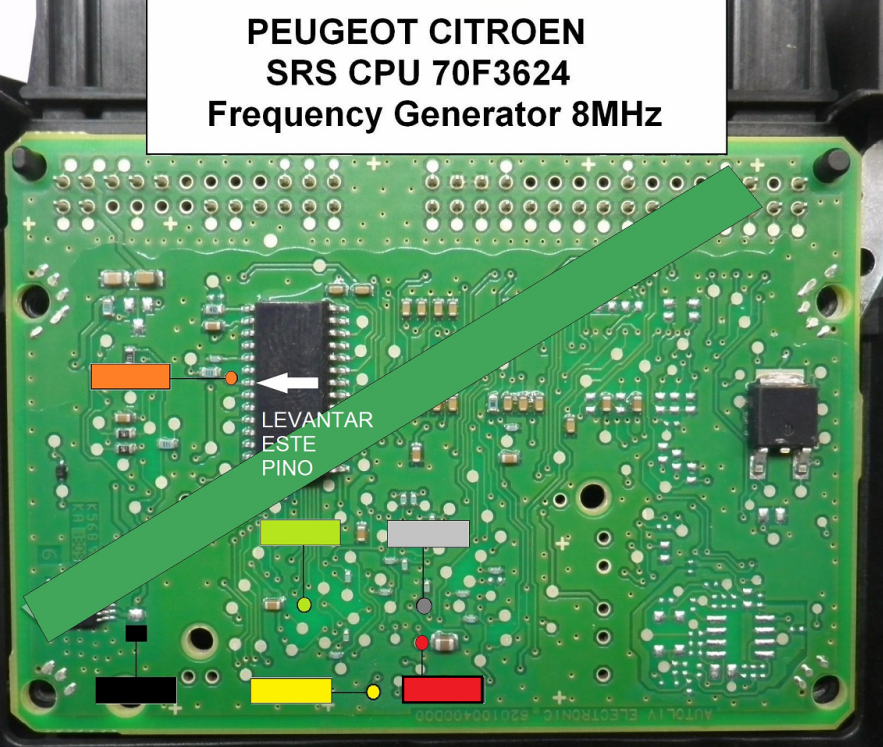

mais um boot

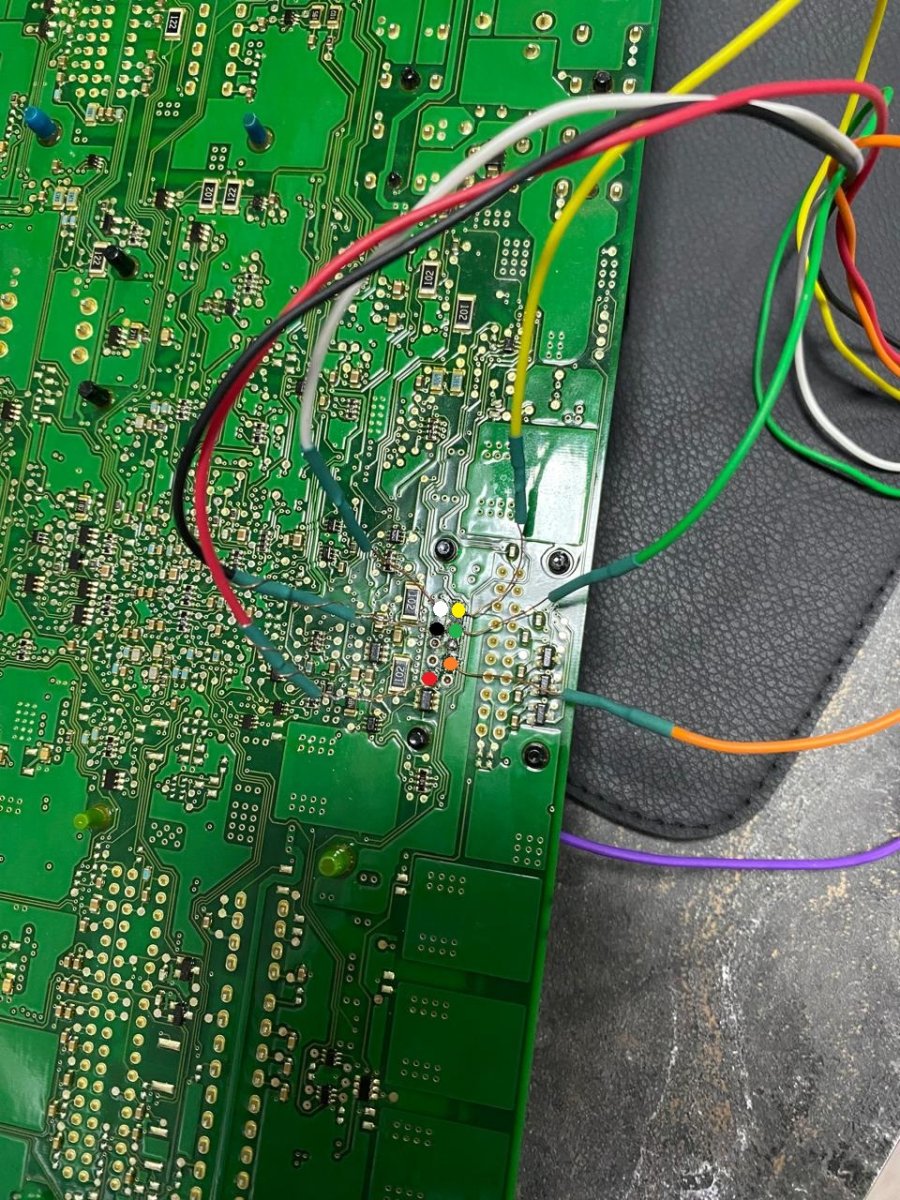

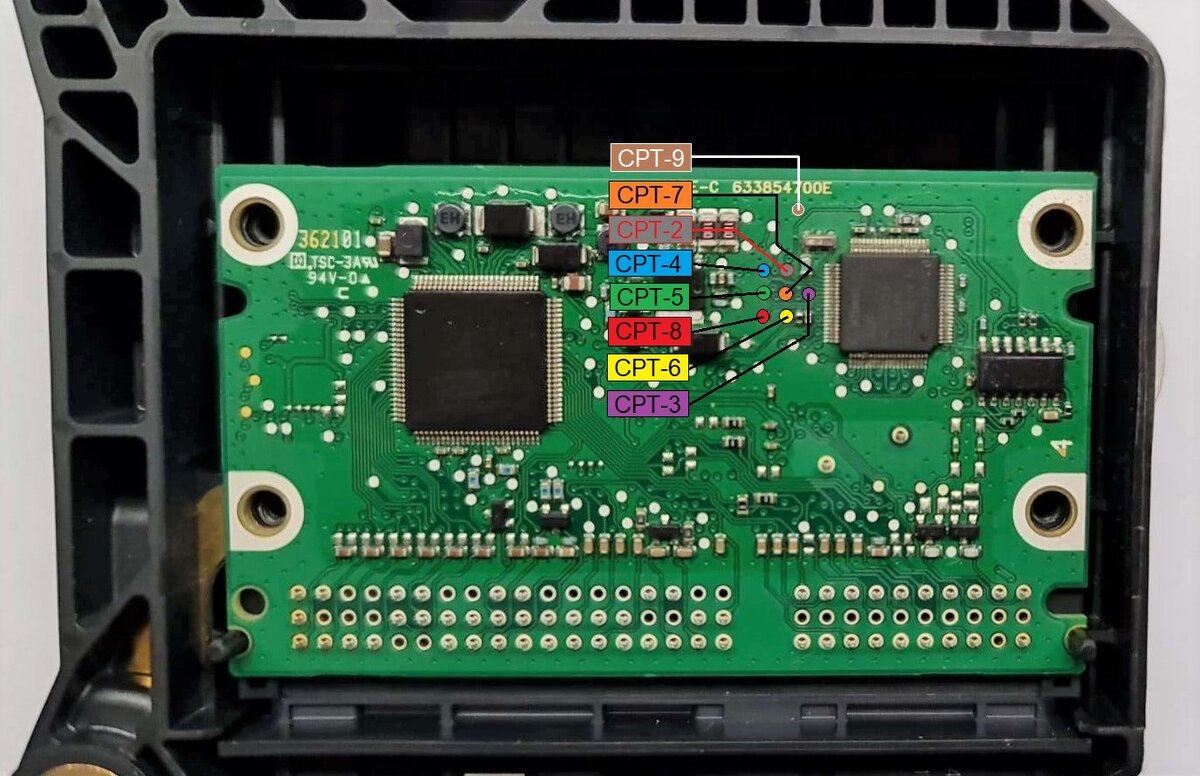

🔄 Conversor de Cabos CPT para UPA-S
Estes são algumas numerações para este Processador:
COR DO BOOT CPT PROG.
CONVERSÃO PARA UPA-S
SIGLA
—
1- MARROM
IRQ
4- AZUL
2- AMARELO
TDO ou TDI
8- VERMELHO
3- LARANJA
RDI ou TCK
5-VERDE
4- ROXO
TCAP1 / TRST
9-MARRON
5 - PRETO
VSS / GND / Ground (-)
3- ROXO
6 - AZUL
BKGD / PD3 / TDO
6- AMARELO
7 - VERDE
RESET
7- LARANJA
8 - BRANCO ou CINZA
PD4 / TMS
2- CINZA
9 - VERMELHO
VDD +5V
Informações adicionais:
Acima conversão da ligação do CPT Program para UPA-S. Quando ligação for 5V+ basta seguir as conversões. Caso deseje que façamos a conversão, anexar nesse tópico uma foto nítida da placa.
Em boots de ligação 12V+, você não deve ligar o 5V+ do UPA (vermelho), pois a alimentação 12V+ servirá para acionar a ECU, e o próprio MCU receberá o 5V da placa. Então não ligar o vermelho do UPA e sim apenas o preto (negativo). Essa informação é nítida e clara, pois no boot está escrito 12V+.
Para usuários do CPT, em alguns casos é ligado direto no programador e em outros pelo adaptador ISP, porém a conversão para o UPA-S na maioria dos casos se mantém. Havendo necessidade de informação extra, será adicionada neste tópico.

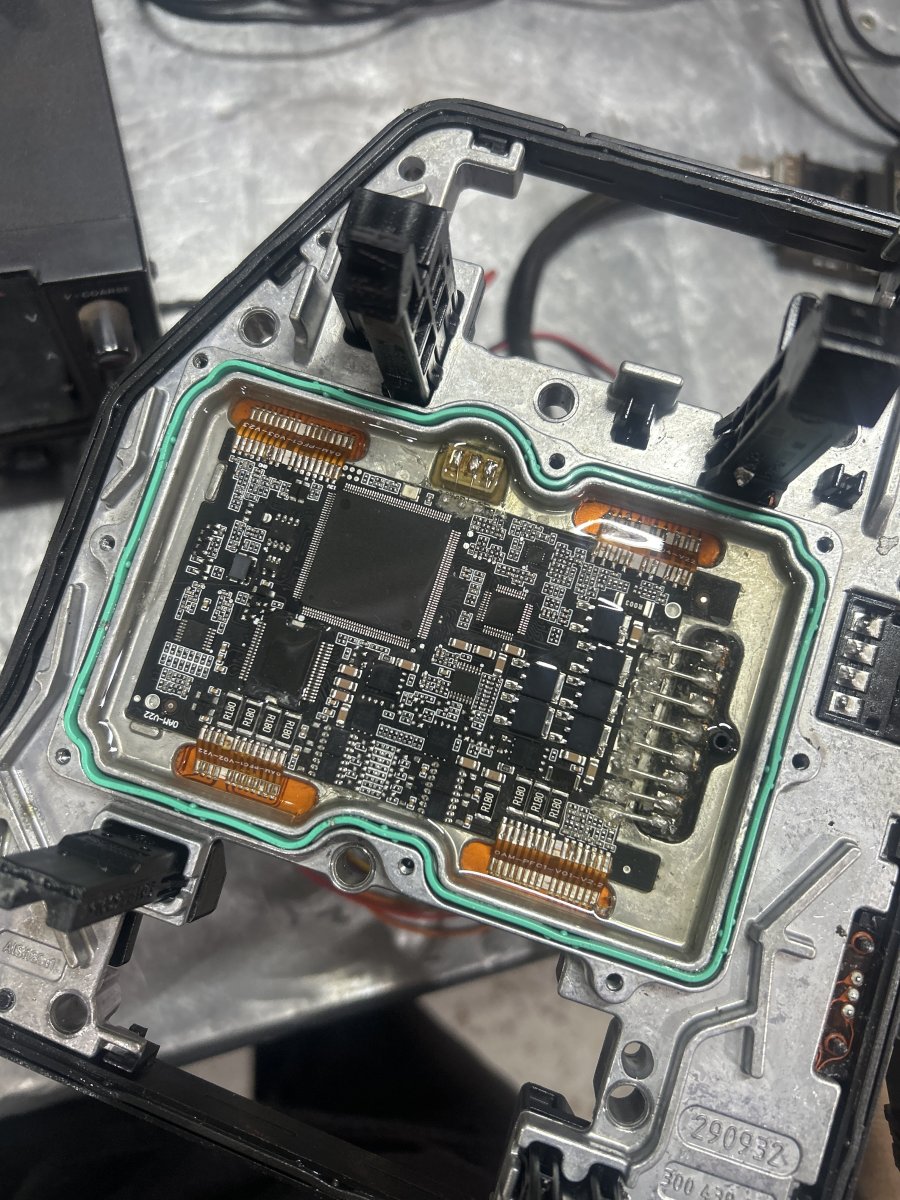

Não vai dar uma de desentendido, os boots abaixo sao com ligação do CPT e aproveito fazer a conversão para UPA-S.

🔄 Conversor de Cabos CPT para UPA-S
Estes são algumas numerações para este Processador:
COR DO BOOT CPT PROG.
CONVERSÃO PARA UPA-S
SIGLA
—
1- MARROM
IRQ
4- AZUL
2- AMARELO
TDO ou TDI
8- VERMELHO
3- LARANJA
RDI ou TCK
—
4- ROXO
TCAP1 / TRST
9-MARRON
5 - PRETO
VSS / GND / Ground (-)
3- ROXO
6 - AZUL
BKGD / PD3 / TDO
6- AMARELO
7 - VERDE
RESET
7- LARANJA
8 - BRANCO ou CINZA
PD4 / TMS
2- CINZA
9 - VERMELHO
VDD +5V
Informações adicionais:
Acima conversão da ligação do CPT Program para UPA-S. Quando ligação for 5V+ basta seguir as conversões. Caso deseje que façamos a conversão, anexar nesse tópico uma foto nítida da placa.
Em boots de ligação 12V+, você não deve ligar o 5V+ do UPA (vermelho), pois a alimentação 12V+ servirá para acionar a ECU, e o próprio MCU receberá o 5V da placa. Então não ligar o vermelho do UPA e sim apenas o preto (negativo). Essa informação é nítida e clara, pois no boot está escrito 12V+.
Para usuários do CPT, em alguns casos é ligado direto no programador e em outros pelo adaptador ISP, porém a conversão para o UPA-S na maioria dos casos se mantém. Havendo necessidade de informação extra, será adicionada neste tópico.

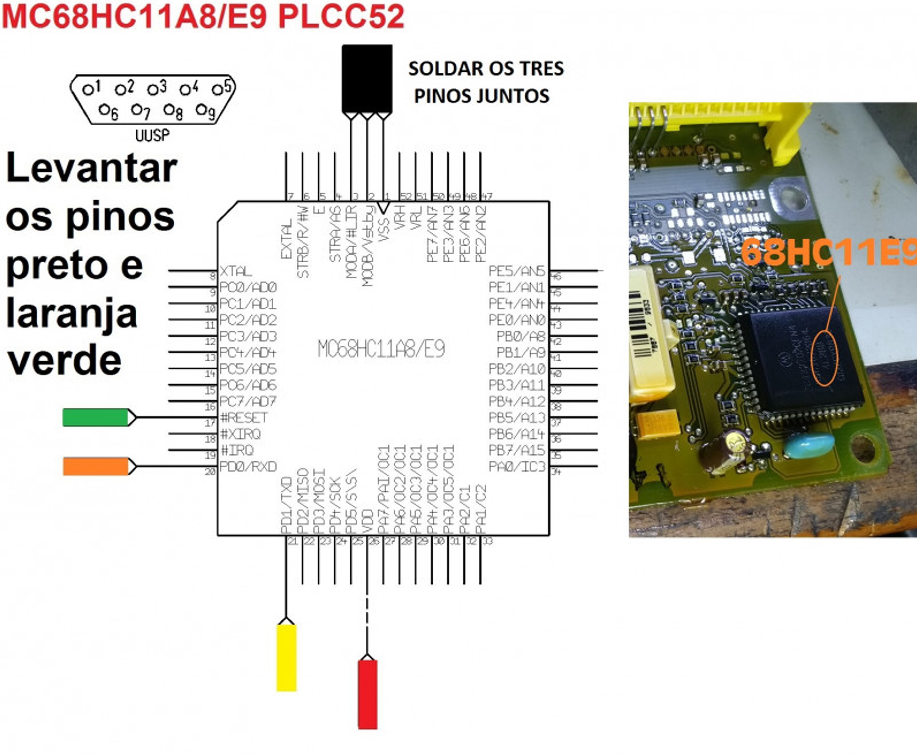

Não vai dar uma de desentendido, os boots abaixo sao com ligação do CPT e aproveito fazer a conversão para UPA-S.

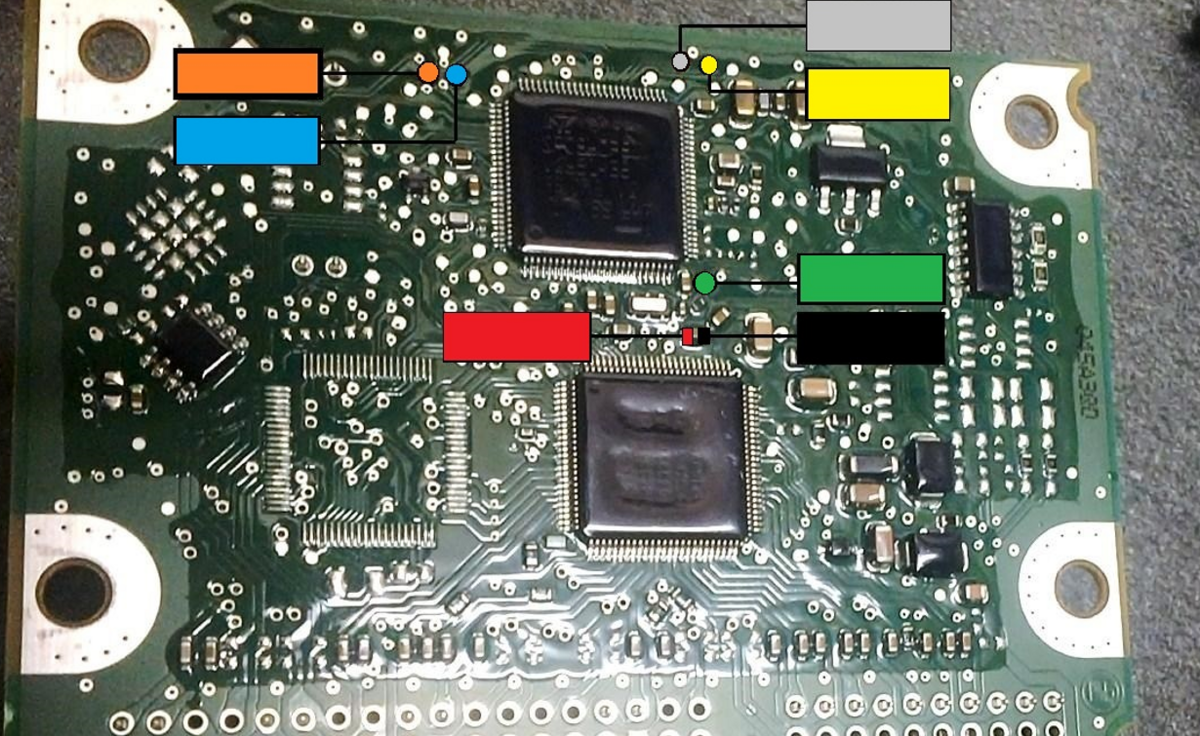

🔧 Boot UPA – Processador MC68HC912B32
