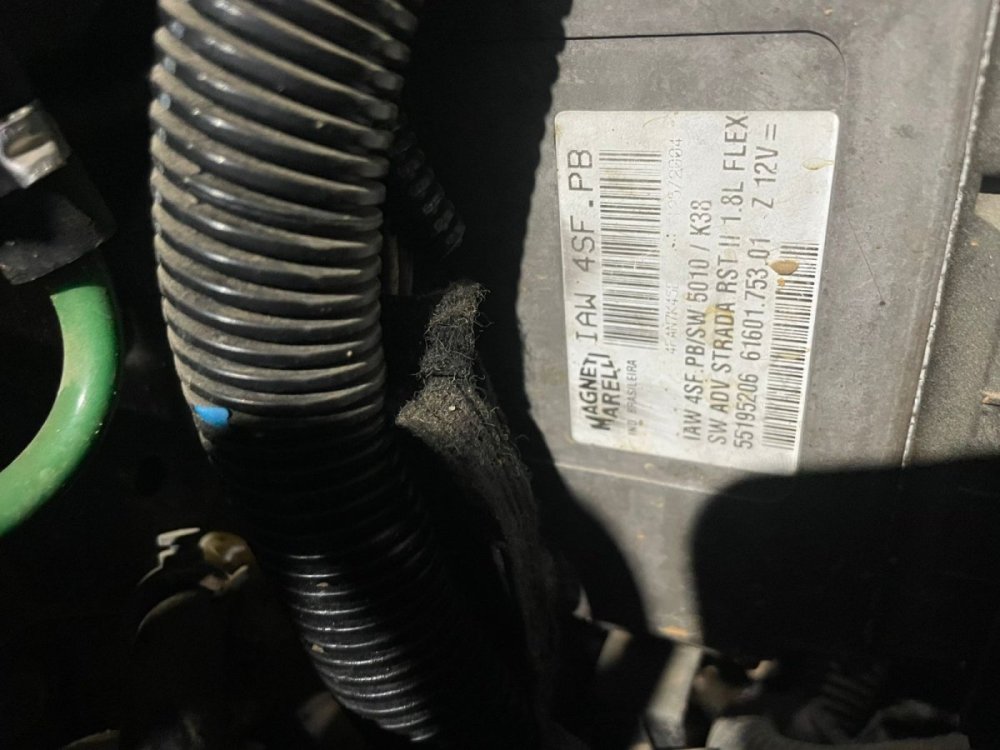

Marelli 4SF e 4DF

Posts Recomendados

Postado

🧩 CI’s para Reposição – FunƧƵes e Mapeamento

Função

CI Reposição

Regulador 5V

L9132

Driver de Bomba

L9131

Driver de Bobina

VB025SP

Driver de Corpo

TLE6209

Driver de Canister

L9131

Driver de Ventoinha

L9131

Partida a Frio

L9131

Driver dos Bicos

L9131

Aquecedor de Sonda

VND7N

Cristal Oscilador

10.000 MHz

Comunicação CAN

TJA1054

Interface Detonação

AA205AC1

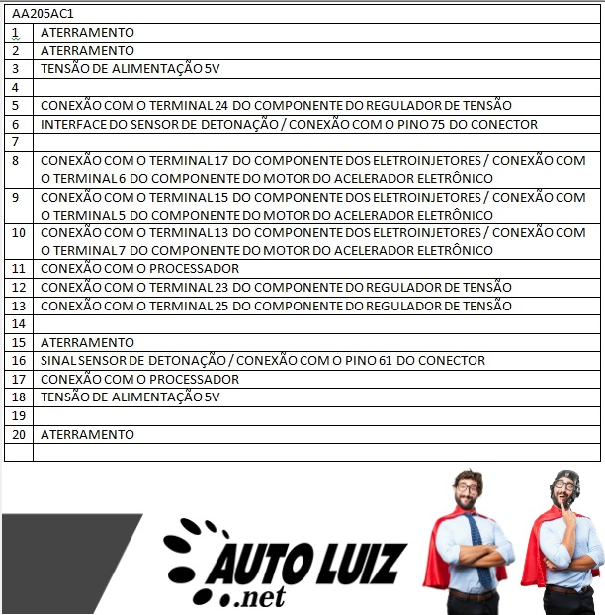

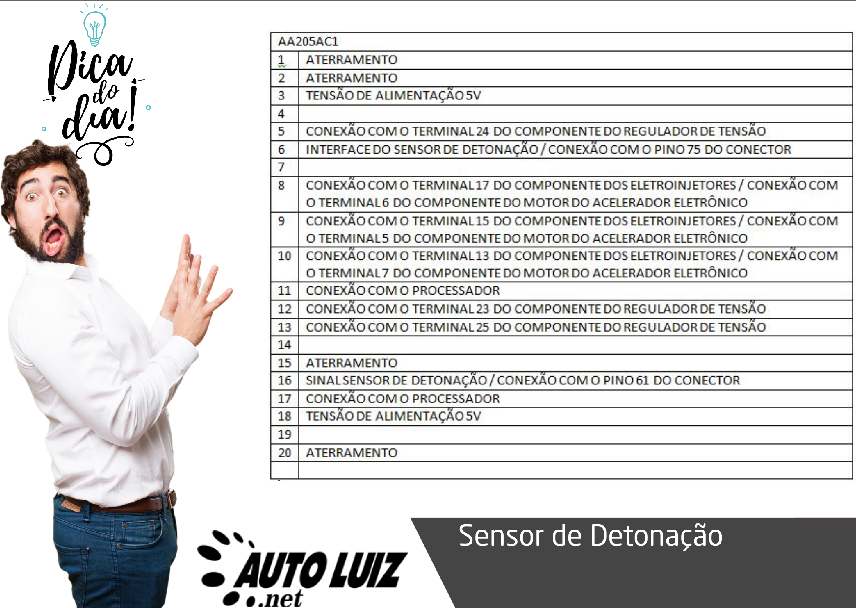

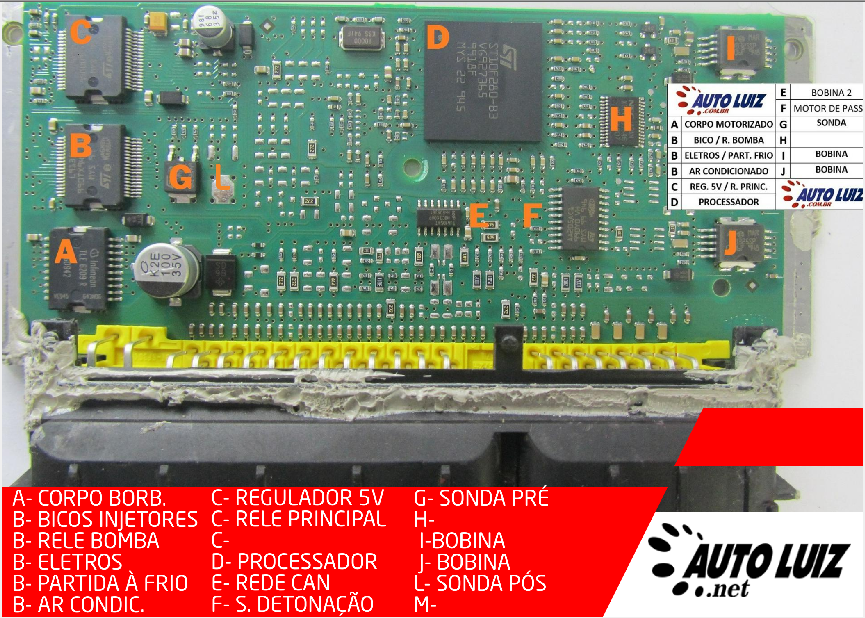

šŸ” Identificação dos CI’s e Componentes (por Numeração Visual)

NĀŗ

CI / Componente

Função

01

VB025

Disparo bobina de ignição

02

VB025

Segundo canal de ignição ou redundância

03

AA205AC1

Interface do sensor de detonação

04

NECX36650

Unidade SPI e controlador digital

05

ST10F280Q3

Processador principal

06

TJA1054

Comunicação CAN

07

Circuito VBAT

Proteção da alimentação 12V da ECU

08

VBAT da ponte H

Alimentação do CI de controle do corpo (motor CC)

09

TLE6209

Driver do motor do corpo de borboleta

10

L9113

Controle de injetores, relƩ ventilador, relƩ AC, etc.

11

L9132

Regulador de 5V para sensores e processador

Postado

āš ļø Defeitos Comuns e Diagnóstico PrĆ”tico

šŸ”¹ 1. ECU Morta – Nenhum sinal de vida

  • Sintomas: sem pulso de bico, ignição, bomba ou comunicação.

  • Causas: falha no L9132, cristal de clock (10 MHz), ou diodo de entrada.

  • Solução: testar tensĆ£o de 5V, substituição do cristal e verificação do processador.


šŸ”¹ 2. Falha de Aceleração / Corpo Travado

  • Sintoma: veĆ­culo nĆ£o acelera ou entra em emergĆŖncia.

  • Causa: falha no TLE6209 (motor de borboleta) ou arquivo corrompido no processador ST.

  • Solução: substituir CI e fazer telecarregamento via scanner original.


šŸ”¹ 3. Bicos sem pulso ou travados

  • Sintoma: cilindros sem injeção ou bicos abertos permanentemente.

  • Causa: falha no L9131 ou mau contato por oxidação nas trilhas.

  • Solução: limpar trilhas, ressoldar CI, substituir se necessĆ”rio.


šŸ”¹ 4. Ventoinha nĆ£o aciona ou trava

  • Causa comum: falha no L9131.

  • Diagnóstico: verificar comando com lĆ¢mpada de teste nos pinos da ventoinha (1ĀŖ e 2ĀŖ velocidades).


šŸ”¹ 5. A ECU trava o CODE

  • Causa: arquivo corrompido no processador.

  • Solução: fazer telecarregamento completo do processador ST10 com arquivo original.

  • Atenção: esta ECU NƃO permite DECODE — apenas RESET com scanner após telecarregamento.


šŸ”¹ 6. Aquecedor de sonda nĆ£o funciona

  • Verifique os transistores de aquecimento na lateral da placa.

  • Substituir por VND7N ou equivalente.

Postado

šŸ“Œ Notas TĆ©cnicas Importantes

  • A alimentação instĆ”vel (abaixo de 12V na partida ou picos acima de 15,7V) danifica o processador ST.

  • O reset do imobilizador pode ser feito, mas o decode nĆ£o Ć© possĆ­vel.

  • A ECU pode apresentar falha de AFR (mistura ar-combustĆ­vel). Para Ć”lcool: AFR ~9; gasolina: AFR ~13.

  • A partida a frio só atua com AFR < 10.5 e temperatura da Ć”gua/ar < 16°C.


🧠 Mapa Mental – ECU Marelli 4SF / 4DF

(sugestão para slide com ramificações visuais)

  • Processador ST10F280Q3

    • Código de operação, comunicação CAN, controle geral

  • Memórias

    • Interna ao processador

  • Drivers

    • Bicos, bomba, ventoinha, relĆ©s → L9131

    • Bobinas → VB025

    • Corpo borboleta → TLE6209

  • Alimentação

    • Regulador de 5V: L9132

    • Diodos de entrada e cristal: regiĆ£o VBAT

  • Rede CAN

    • TJA1054

  • Detonação

    • AA205AC1

Postado

šŸ“Š Tabela TĆ©cnica Resumo

CI

Função Técnica

Defeito Comum

L9132

Regulador de 5V

ECU morta, sem sinal de vida

L9131

Bicos, bomba, ventoinha, relƩs

Falhas parciais e intermitentes

TLE6209

Corpo de borboleta

Sem aceleração, corpo travado

VB025SP

Bobinas

Sem centelha, falha na partida

AA205AC1

Sensor de detonação

Oscilação e ponto incorreto

TJA1054

Comunicação CAN

Sem leitura no scanner

Postado

ā“ FAQ – Marelli 4SF / 4DF (Perguntas dos Alunos TAPA)

1. A ECU não responde ao scanner. O que devo verificar primeiro?

MeƧa os 5V no L9132, teste o cristal de 10 MHz e verifique a integridade do arquivo do processador.

2. O carro estĆ” com o CODE travado. Posso fazer decode?

Não. A ECU Marelli 4SF/4DF permite apenas RESET com scanner após reprogramação.

3. O corpo de borboleta estĆ” travado. Pode ser CI?

Sim. O CI TLE6209 costuma falhar. Substitua e verifique feedback PWM via scanner.

4. A ventoinha não aciona na 2ª velocidade. A ECU pode ser culpada?

Sim. O L9131 com falha parcial pode deixar apenas um dos canais operacionais.

5. A ECU não injeta nem aciona ignição. Pode ser o processador?

Sim. Se o telecarregamento for corrompido, a ECU pode entrar em estado de ā€œmortaā€.

Postado

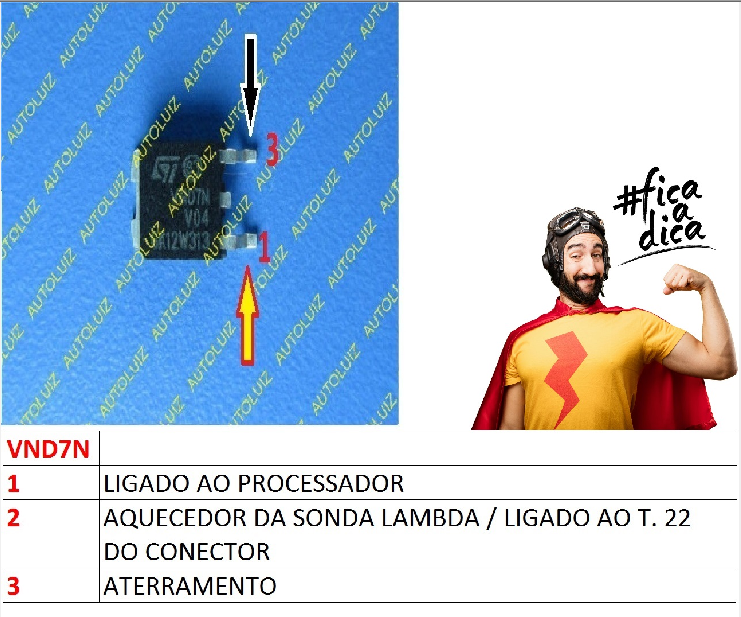

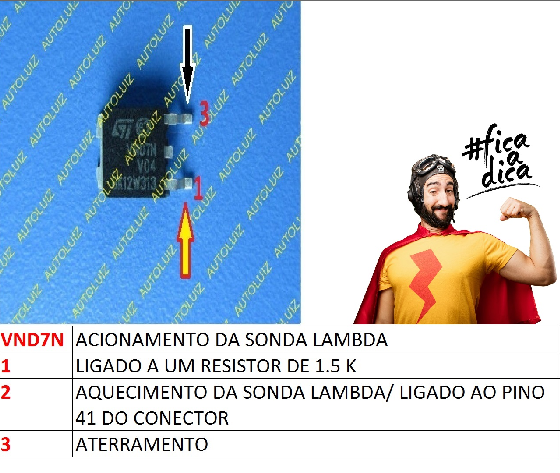

VND7N

  1. Ligado ao processador

  2. Aquecedor da sonda lambda / Ligado ao T. 22 do conector

  3. Aterramento

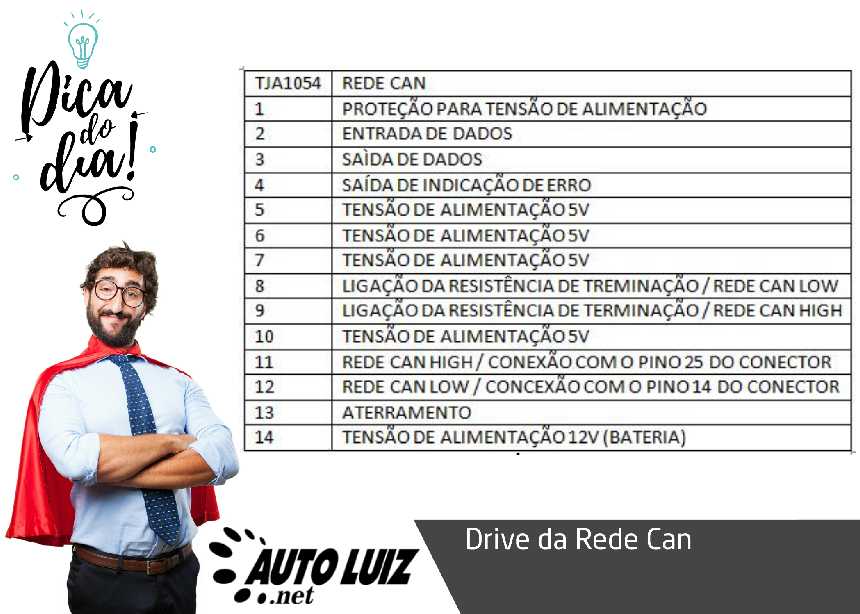

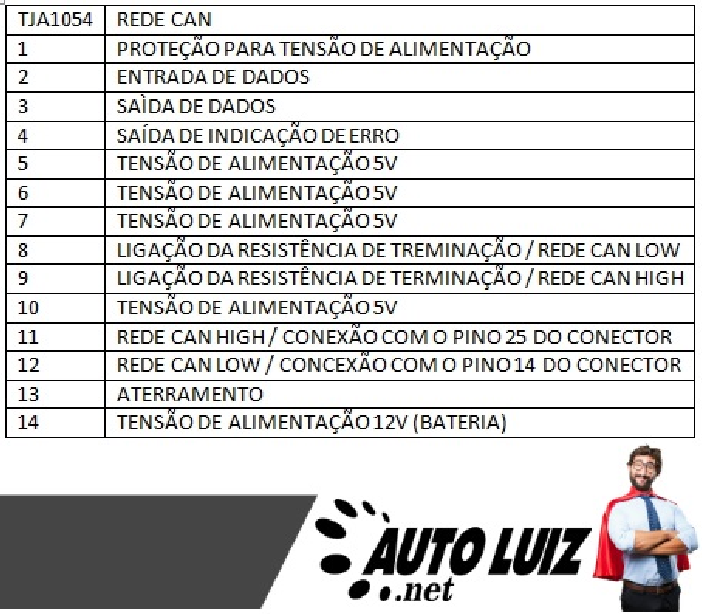

TJA1054 – Rede CAN

  1. Proteção para tensão de alimentação

  2. Entrada de dados

  3. SaĆ­da de dados

  4. Saída de indicação de erro

  5. Tensão de alimentação 5V

  6. Tensão de alimentação 5V

  7. Tensão de alimentação 5V

  8. Ligação da resistência de terminação / Rede CAN Low

  9. Ligação da resistência de terminação / Rede CAN High

  10. Tensão de alimentação 5V

  11. Rede CAN High / Conexão com o pino 25 do conector

  12. Rede CAN Low / Conexão com o pino 14 do conector

  13. Aterramento

  14. Tensão de alimentação 12V (bateria)

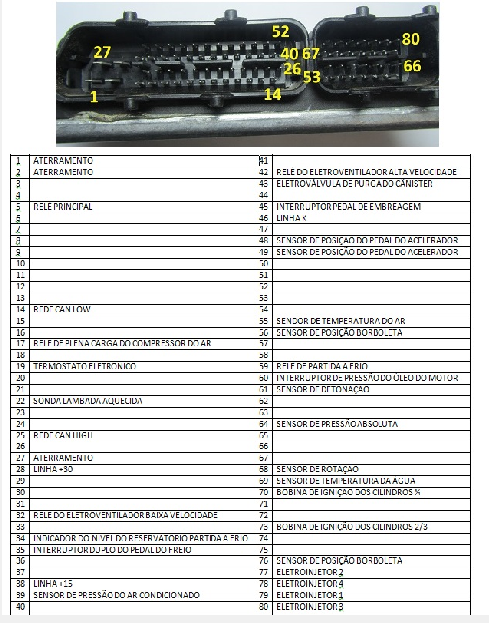

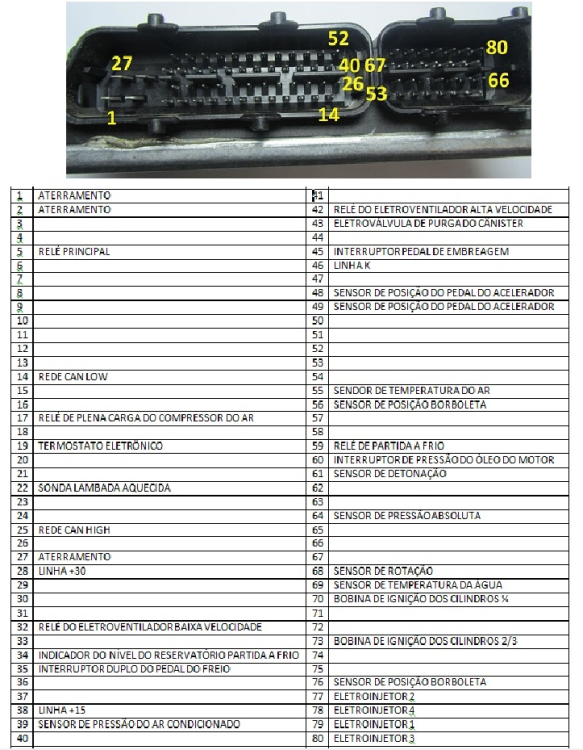

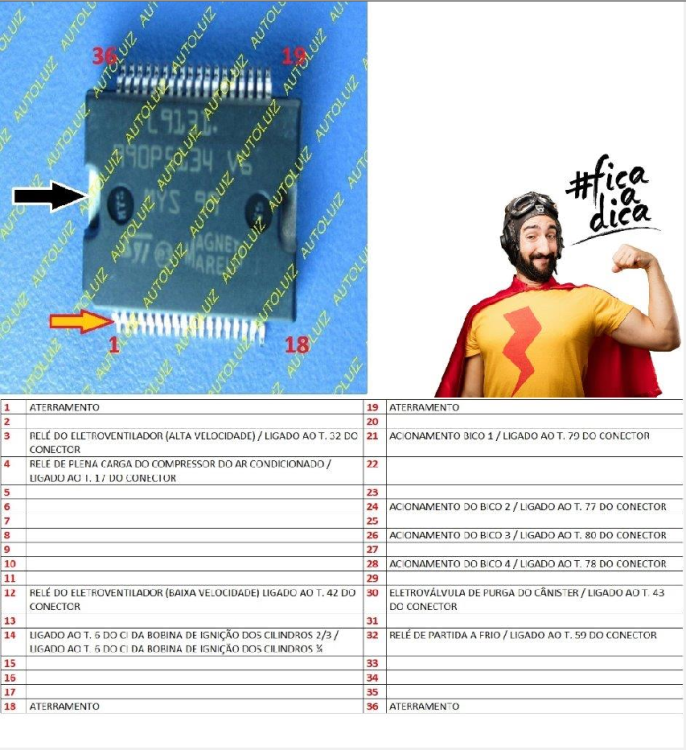

CI – 9737065340

  1. Aterramento

  2. —

  3. RelƩ do eletroventilador (alta velocidade) / Ligado ao T. 32 do conector

  4. RelƩ de plena carga do compressor do ar-condicionado / Ligado ao T. 17 do conector
    5–10. —

  5. RelƩ do eletroventilador (baixa velocidade) / Ligado ao T. 12 do conector

  6. —

  7. Ligado ao T. 6 do CI da bobina de ignição dos cilindros 2/3 / Ligado ao T. 10 da bobina de ignição dos cilindros 1/4
    14–18. —

  8. Aterramento

  9. —

  10. Acionamento do bico 1 / Ligado ao T. 79 do conector

  11. —

  12. —

  13. Acionamento do bico 2 / Ligado ao T. 77 do conector
    25–26. —

  14. Acionamento do bico 3 / Ligado ao T. 80 do conector

  15. Acionamento do bico 4 / Ligado ao T. 78 do conector

  16. EletrovÔlvula de purga do cânister / Ligado ao T. 13 do conector

  17. —

  18. RelƩ de partida a frio / Ligado ao T. 59 do conector
    32–35. —

  19. Aterramento

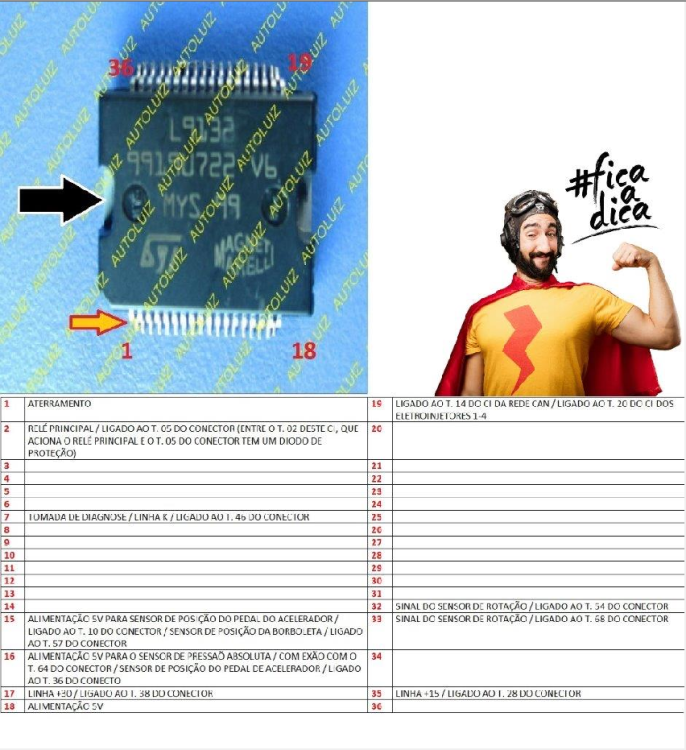

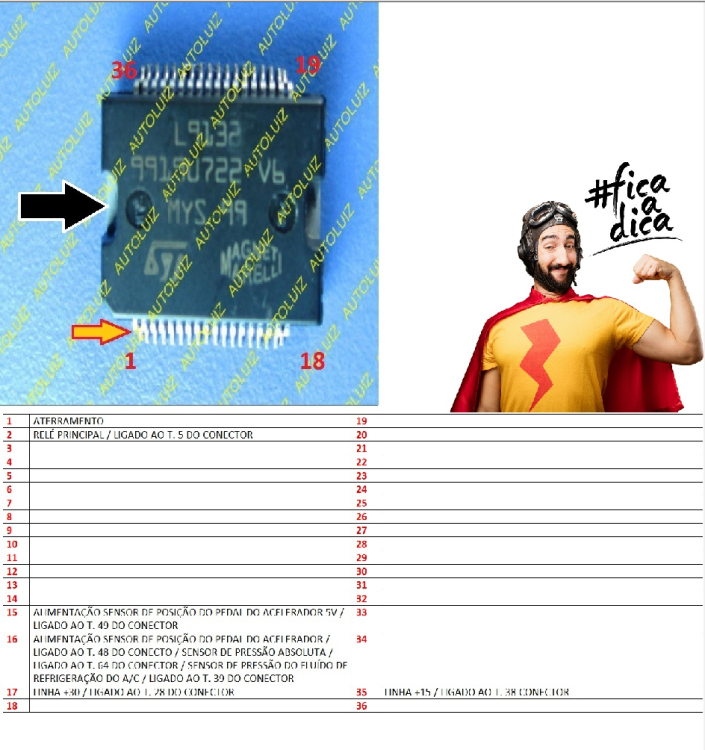

CI – 992722PV6

  1. Alimentação

  2. RelƩ principal / Ligado ao T. 5 do conector
    3–12. —

  3. Alimentação sensor de posição do pedal do acelerador 5V / Ligado ao T. 49 do conector

  4. Sinal proveniente do sensor de posição do pedal do acelerador / Ligado ao T. 48 do conector

  5. Sensor de pressão absoluta / Alimentação 5V / Ligado ao T. 46 do conector

  6. Linha +30 / Ligado ao T. 30 do conector

  7. Linha +15 / Ligado ao T. 38 do conector

  8. —
    19–35. —

  9. —

Postado

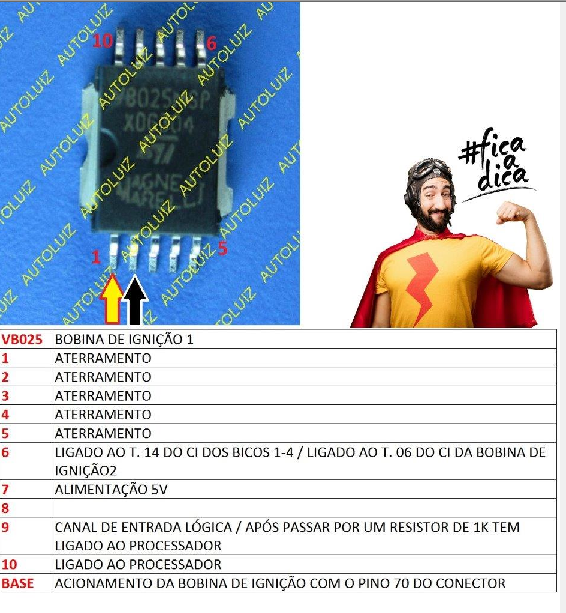

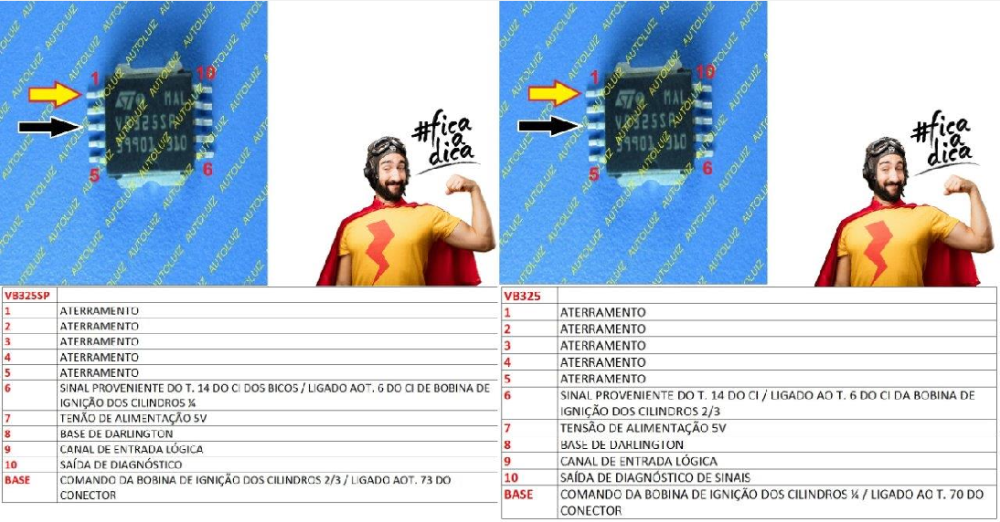

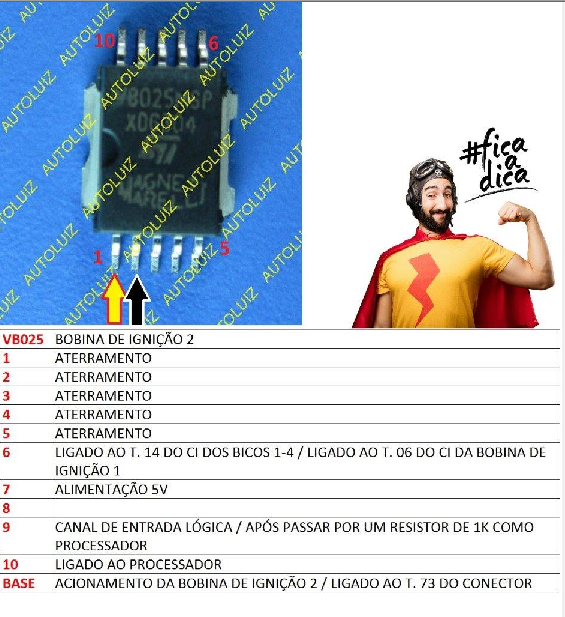

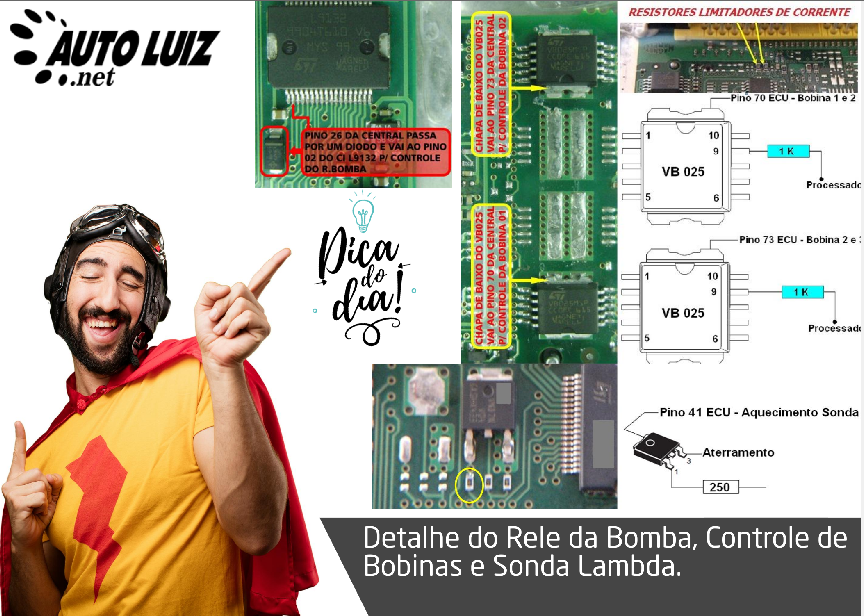

VB3255SP

1–5. Aterramento
6. Sinal proveniente do T. 14 do CI dos bicos / Ligado ao T. 6 do CI da bobina de ignição dos cilindros 1/4
7. Tensão de alimentação 5V
8. Base de Darlington
9. Canal de entrada lógica
10. Saída de diagnóstico
Base: Comando da bobina de ignição dos cilindros 2/3 / Ligado ao T. 73 do conector


VB325

1–5. Aterramento
6. Sinal proveniente do T. 14 do CI / Ligado ao T. 6 do CI da bobina de ignição dos cilindros 2/3
7. Tensão de alimentação 5V
8. Base de Darlington
9. Canal de entrada lógica
10. Saída de diagnóstico de sinais
Base: Comando da bobina de ignição dos cilindros 1/4 / Ligado ao T. 70 do conector

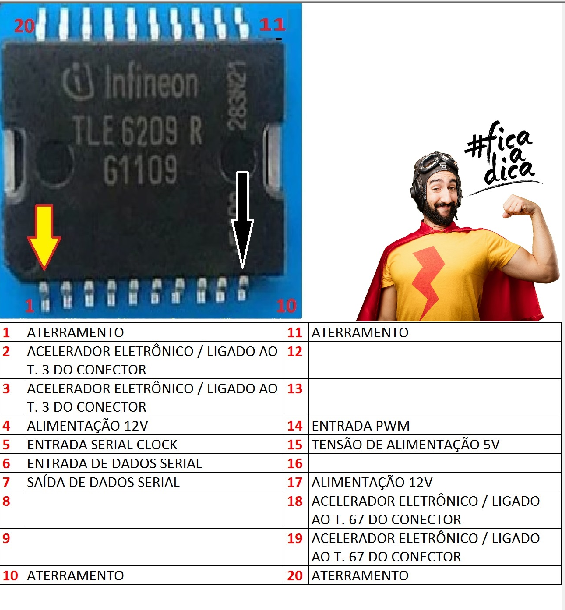

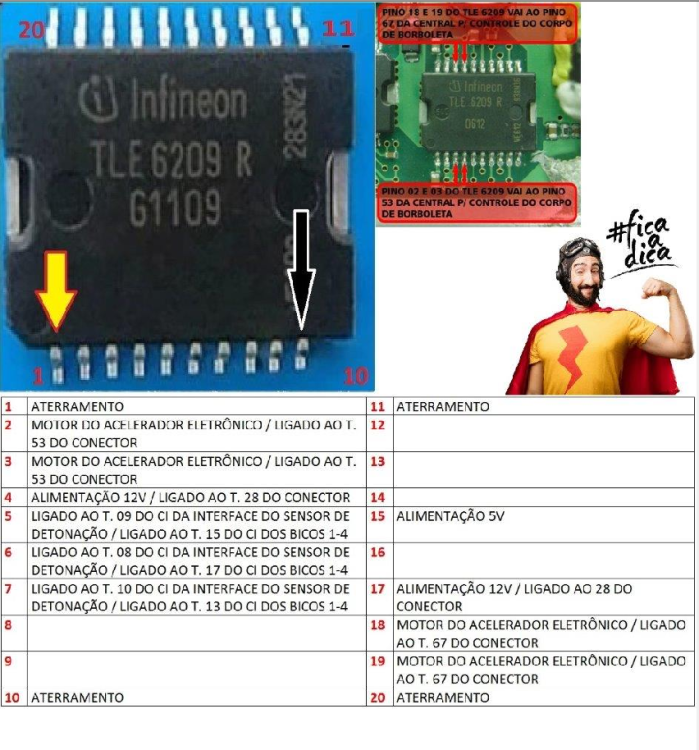

TLE6209R

  1. Aterramento

  2. Acelerador eletrƓnico / Ligado ao T. 3 do conector

  3. Acelerador eletrƓnico / Ligado ao T. 3 do conector

  4. Alimentação 12V

  5. Entrada serial clock

  6. Entrada de dados serial

  7. SaĆ­da de dados serial

  8. —

  9. —

  10. Aterramento

  11. Aterramento

  12. —

  13. —

  14. Entrada PWM

  15. Tensão de alimentação 5V

  16. —

  17. Alimentação 12V

  18. Acelerador eletrƓnico / Ligado ao T. 6 do conector

  19. Acelerador eletrƓnico / Ligado ao T. 67 do conector

  20. Aterramento
