🔧 Boot UPA – Processador 70F3454

    Citar

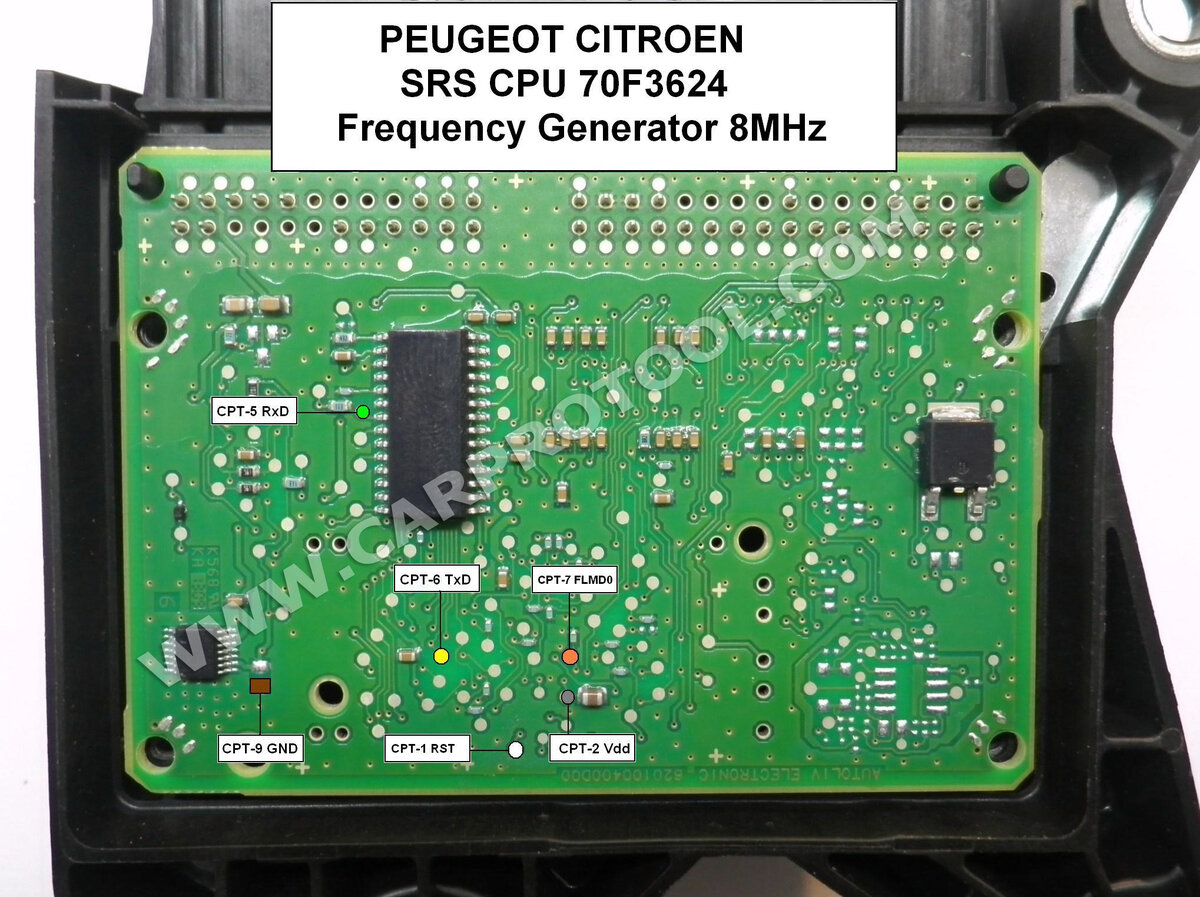

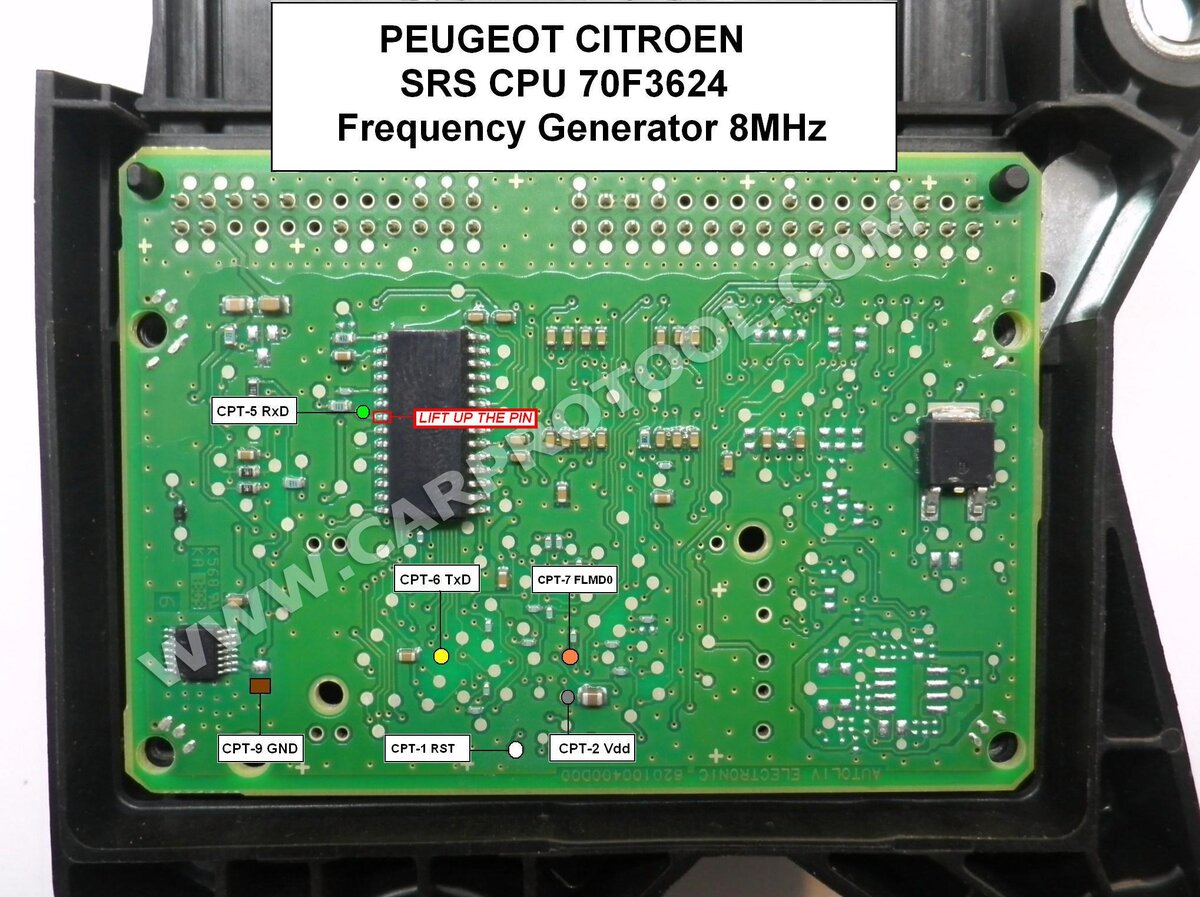

Utilize o boot visual abaixo para conexão correta no processador 70F3454 usando gravador UPA.
Certifique-se de seguir a correspondência correta dos fios com base nas cores do cabo MCU:

🔄 Conversor de Cabos UPA para VVDI

    Citar

Abaixo está a tabela de conversão entre os cabos do gravador UPA e VVDI.
Use essa referência ao adaptar pinagens entre os dois dispositivos.

COR (UPA)	PINO (UPA)	SIGLA (UPA)	COR (VVDI)	SIGLA (VVDI)
MARROM	1	IRQ	—	—
AMARELO	2	TDO	MARROM	TXD / TCK
LARANJA	3	RDI	LARANJA	RXD
ROXO	4	TCAP1 / TRST	—	—
PRETO	5	VSS / GND	PRETO	VSS / GND
AZUL	6	BKGD / PD3	VERDE	TDO / FLMD1
VERDE	7	RESET	AMARELO	RESET
BRANCO	8	PD4 / AN4	AZUL	FLMD0 / TMS
VERMELHO	9	VDD+	VERMELHO	VCC

🔄 Conversor de Cabos UPA + VVDI + CPT Program

Estes são algumas numerações para este Processador:

SINAL / USO	UPA (pino - cor)	VVDI (cor - sigla)	CPT Program (pino - cor)
IRQ	1 - MARROM	—
TDO / TCK	2 - AMARELO	MARROM - TXD / TCK	4 - AZUL 1 - BRANCO (R7F)
RDI / RXD	3 - LARANJA	LARANJA - RXD	8 - VERMELHO
TCAP1 / TRST	4 - ROXO	—	5 - VERDE
VSS / GND	5 - PRETO	PRETO - VSS / GND	9 - MARROM
BKGD / PD3 / TDO	6 - AZUL	VERDE - TDO / FLMD1	3 - ROXO
RESET	7 - VERDE	AMARELO - RESET	6 - AMARELO
PD4 / TMS (PD4/AN4)	8 - BRANCO ou CINZA	AZUL - FLMD0 / TMS	7 - LARANJA
VDD+ / VCC (+5V)	9 - VERMELHO	VERMELHO - VCC	2 - CINZA

• Feita pelo Master Fernando.

• Em boots 12V+ com alimentação externa, não ligar o 5V+ do UPA (vermelho). Alimente apenas com o negativo (preto).
