🔧 Boot UPA – Processador SPC560x

    Citar

Utilize o boot visual abaixo para conexão correta no processador SPC560x usando gravador UPA.
Certifique-se de seguir a correspondência correta dos fios com base nas cores do cabo MCU:

🔄 Conversor de Cabos UPA para VVDI

    Citar

Abaixo está a tabela de conversão entre os cabos do gravador UPA e VVDI.
Use essa referência ao adaptar pinagens entre os dois dispositivos.

COR (UPA)	PINO (UPA)	SIGLA (UPA)	COR (VVDI)	SIGLA (VVDI)
MARROM	1	IRQ	—	—
AMARELO	2	TDO	MARROM	TXD / TCK
LARANJA	3	RDI	LARANJA	RXD
ROXO	4	TCAP1 / TRST	—	—
PRETO	5	VSS / GND	PRETO	VSS / GND
AZUL	6	BKGD / PD3	VERDE	TDO / FLMD1
VERDE	7	RESET	AMARELO	RESET
BRANCO	8	PD4 / AN4	AZUL	FLMD0 / TMS
VERMELHO	9	VDD+	VERMELHO	VCC

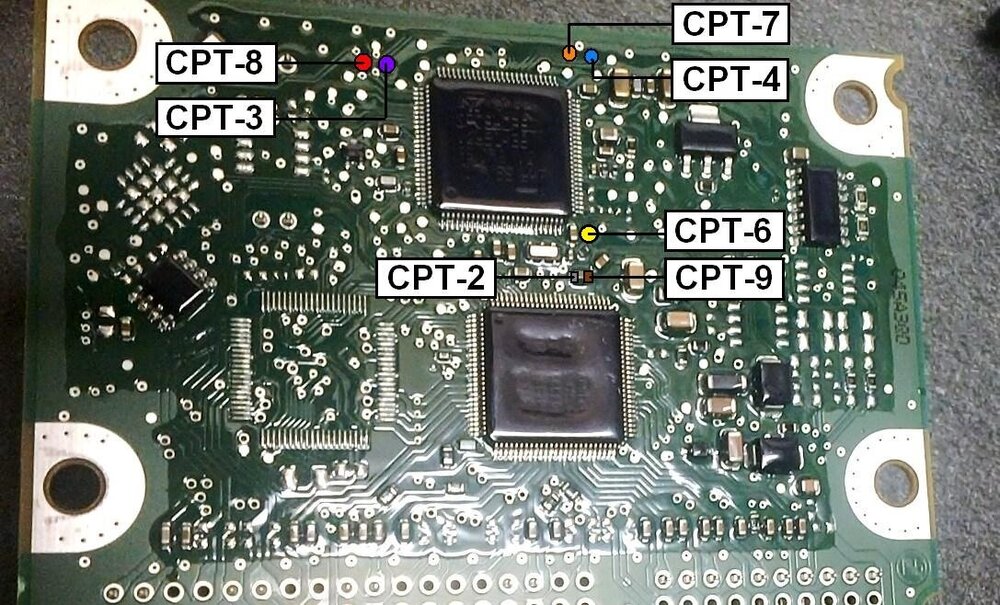

🔄 Conversor de Cabos CPT para UPA-S

Estes são algumas numerações para este Processador:

COR DO BOOT CPT PROG.	CONVERSÃO PARA UPA-S	SIGLA
—	1- MARROM	IRQ
4- AZUL	2- AMARELO	TDO ou TDI
8- VERMELHO	3- LARANJA	RDI ou TCK
—	4- ROXO	TCAP1 / TRST
9-MARRON	5 - PRETO	VSS / GND / Ground (-)
3- ROXO	6 - AZUL	BKGD / PD3 / TDO
6- AMARELO	7 - VERDE	RESET
7- LARANJA	8 - BRANCO ou CINZA	PD4 / TMS
2- CINZA	9 - VERMELHO	VDD +5V

Informações adicionais:

Acima conversão da ligação do CPT Program para UPA-S. Quando ligação for 5V+ basta seguir as conversões. Caso deseje que façamos a conversão, anexar nesse tópico uma foto nítida da placa.

Em boots de ligação 12V+, você não deve ligar o 5V+ do UPA (vermelho), pois a alimentação 12V+ servirá para acionar a ECU, e o próprio MCU receberá o 5V da placa. Então não ligar o vermelho do UPA e sim apenas o preto (negativo). Essa informação é nítida e clara, pois no boot está escrito 12V+.

Para usuários do CPT, em alguns casos é ligado direto no programador e em outros pelo adaptador ISP, porém a conversão para o UPA-S na maioria dos casos se mantém. Havendo necessidade de informação extra, será adicionada neste tópico.

Não vai dar uma de desentendido, os boots abaixo sao com ligação do CPT e aproveito fazer a conversão para UPA-S.
