1) Introdução

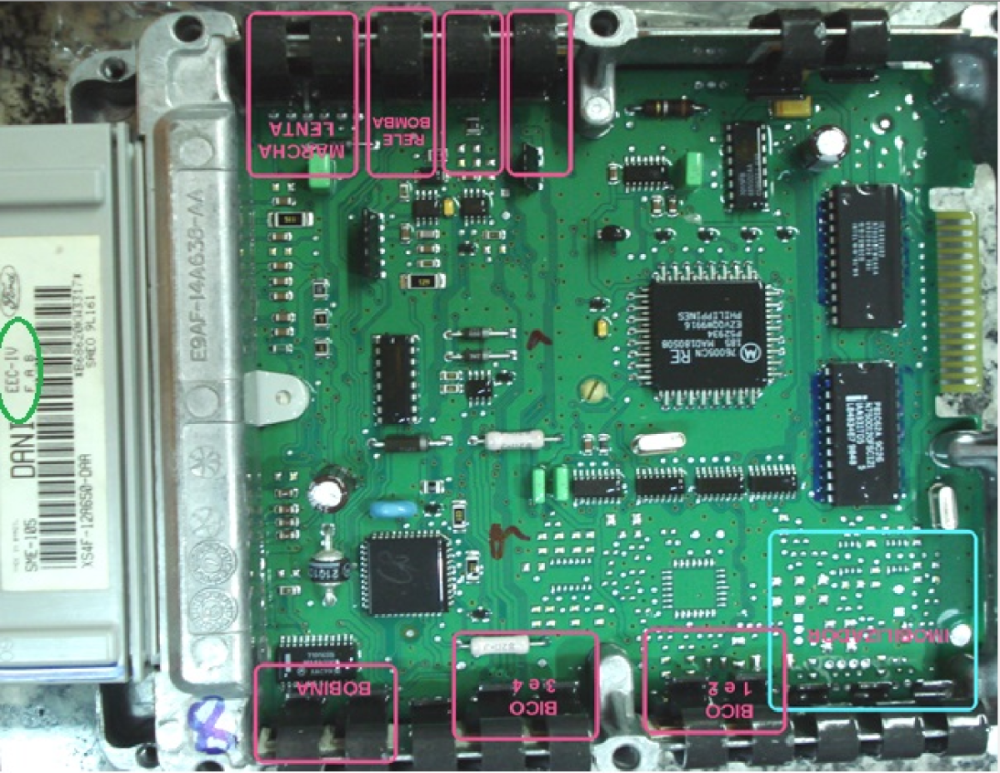

A ECU Zetec 1.8 16V é responsável pelo gerenciamento eletrônico de injeção e ignição do motor. Nesta versão, identificamos de forma clara os setores de ignição, controle de relés, drivers de bobinas, marcha lenta e injetores, além das memórias e processador principal.
O objetivo é apresentar o mapeamento dos principais componentes e suas funções para diagnóstico e reparo.

---

2) Processador Principal

• Localizado ao centro da placa, responsável pelo processamento dos sinais de sensores e atuadores.

• Recebe entradas de sensores como MAP, TPS, temperatura, rotação e detonação.

• Envia comandos para bobinas, injetores, atuadores de marcha lenta e relés.

• Alimentação e comunicação via pinos dedicados do chicote.

---

3) Setor de Ignição

Drivers de bobina (duas saídas)

• Responsáveis pelo acionamento das bobinas de ignição.

• Identificados na parte inferior da placa como “BOBINA” e próximos aos pinos de saída para o conector.

• Recebem comando lógico do processador e fazem a comutação de corrente da bobina para gerar a centelha.

• Falhas comuns: curto interno por sobreaquecimento ou por bobina em curto na linha de alta tensão.

---

4) Controle de Injetores

• Localizados à direita da placa, identificados como “BICO 3&4” e “BICO 1&2”.

• Drivers MOSFET dedicados controlam o aterramento dos eletroinjetores.

• Recebem sinal do processador, que determina tempo de injeção com base nos sensores.

• Possuem dissipação térmica na placa para suportar correntes de pico.

• Falhas comuns: injetores travados energizados ou sem acionamento por driver aberto.

5) Controle de Relés

• Relé Bomba: driver específico que comanda a bobina do relé de combustível.

• Relé Marcha Lenta: controla o motor de passo ou solenóide de marcha lenta, garantindo controle de rotação em marcha lenta.

• Ambos localizados na parte superior central da placa, com trilhas reforçadas para alimentação.

---

6) Controle de Marcha Lenta

• Driver dedicado, identificado como “MARCHA LENTA”.

• Aciona o atuador de marcha lenta conforme comandos do processador, regulando passagem de ar.

• Falha típica: atuador não responde, DTC de falha de controle de rotação.

---

7) Memórias

• Memória EEPROM: armazena parâmetros adaptativos, códigos de imobilizador e dados de falhas.

• Localizada na região inferior direita da placa, próxima ao processador.

• Pode ser lida e gravada para reparos ou clonagem.

• Falha: perda de dados ou corrupção de memória, causando imobilização do motor.

8) Imobilizador

• Circuito dedicado à comunicação com o transponder da chave.

• Integrado à memória e processador.

• Sem autenticação correta, bloqueia comandos de injeção e ignição.

---

9) Diagnóstico e Reparos Comuns

• Sem centelha: verificar drivers de bobina, integridade de alimentação e sinal de comando do processador.

• Sem injeção: testar drivers de injetores e continuidade até o chicote.

• Sem acionamento da bomba: medir tensão no driver de relé, verificar se o processador está enviando comando.

• Falha na marcha lenta: revisar driver e alimentação do atuador.

• Imobilizador ativo: conferir EEPROM e comunicação com antena do transponder.

---

10) Mapa mental resumido

• Alimentação ECU

  • Entrada 12 V pós-chave → regulador interno.

• Saídas de potência

  • Bobinas (2 saídas) → drivers dedicados.

  • Injetores (4 saídas) → drivers MOSFET.

  • Relé bomba → driver específico.

  • Marcha lenta → driver dedicado.

• Processamento

  • Processador central + EEPROM.

• Segurança

  • Imobilizador integrado.
