🔹 RELÉ DE PARTIDA A FRIO – Código: 1NV04P

• Função: Comando do relé responsável pelo acionamento da partida a frio.

• Pinos/Conexões:

  1. Conexão com terminal 251 do processador.

  2. Controle do relé / conexão com pino D2 do conector A.

  3. Aterramento.

---

🔹 INJETOR DE PARTIDA A FRIO – Código: VND7N

• Função: Alimenta combustível adicional para facilitar a partida em baixas temperaturas.

• Pinos/Conexões:

  1. Conexão com terminal 140 do processador.

  2. Controle negativo / conexão com pino L1 do conector B.

  3. Aterramento.

---

🔹 MOTOR DO ACELERADOR ELETRÔNICO – Código: TLE7209

• Função: Controle da borboleta eletrônica (drive-by-wire).

• Pinos/Conexões:

  1. Aterramento.

  2. Terminal 66 do processador.

  3. Terminal 146 do processador.
     4 e 5. Alimentação 12V pós-relé principal / pino M2 conector B.
     6 e 7. Motor do acelerador / pino M4 conector B.
     8 a 13. Aterramentos múltiplos.

---

🔹 BOBINAS DE IGNIÇÃO – Código: V2540S

Cilindros 1/4:

1. Terminal 209 do processador (sinal passa por 2 resistores).

2. Acionamento / pino M3 do conector A.

3. Aterramento.

Cilindros 2/3:

1. Terminal 206 do processador (sinal passa por 2 resistores).

2. Acionamento / pino M4 do conector A.

3. Aterramento.

---

🔹 AQUECEDOR DA SONDA LAMBDA 2 – Código: 22N055

• Função: Aquecer a sonda pós-catalisador para atingir temperatura de trabalho rapidamente.

• Pinos/Conexões:

  1. Terminal 69 do módulo dos eletroinjetores.

  2. Pino L3 conector A.

  3. Aterramento.

---

🔹 INTERFACE SENSOR DE ROTAÇÃO/DETONAÇÃO – Código: 21644868-8-C

• Função: Receber e condicionar sinais de rotação e detonação para o processador.

• Pinos/Conexões (principais):

  • Pino F3 conector B → sinal sensor de rotação.

  • Terminais 181/190 processador → processamento do sinal.

  • Pino B3 conector B → sinal sensor de detonação.

  • Tensão 5V e 12V de alimentação.

  • Aterramento em múltiplos pontos.

---

🔹 REGULADOR DE TENSÃO – Código: TLE 447

• Função: Fornecer 5V regulados para sensores e periféricos.

• Destaques:

  • Saída 5V para sensor de pressão A/C, pedal do acelerador e MAP.

  • Conexão direta com processador (terminais 109, 102, 110).

  • Diversos pontos de aterramento e alimentação 12V.

---

🔹 REGULADOR DE TENSÃO PROCESSADOR – Código: 42740V3

• Função: Converter 12V para 3.3V dedicado aos terminais do processador.

• Saída: 3.3V para terminais 11/49/52/75/116/139/187/203/237.

---

🔹 DRIVER DE ATUADORES – Código: APLS-PAA B2

• Função: Comando de injetores, relés e eletroválvulas.

• Atuadores controlados:

  • Eletroinjetores 1, 2 e 4 (controle negativo).

  • Relé bomba de combustível.

  • Relé compressor A/C.

  • Eletroválvula cânister.

  • Relés do eletroventilador.

  • Relé principal.

  • Sinal painel reserva combustível.

• Alimentações: 5V e 12V.

• Diversos aterramentos.

---

🔹 SENSOR 2 POSIÇÃO BORBOLETA – Código: SQB8 ME14 5JTM

• Função: Feedback da posição da borboleta para a ECU.

• Conexões principais:

  • Pino D3 conector B (sinal).

  • 5V e aterramento.

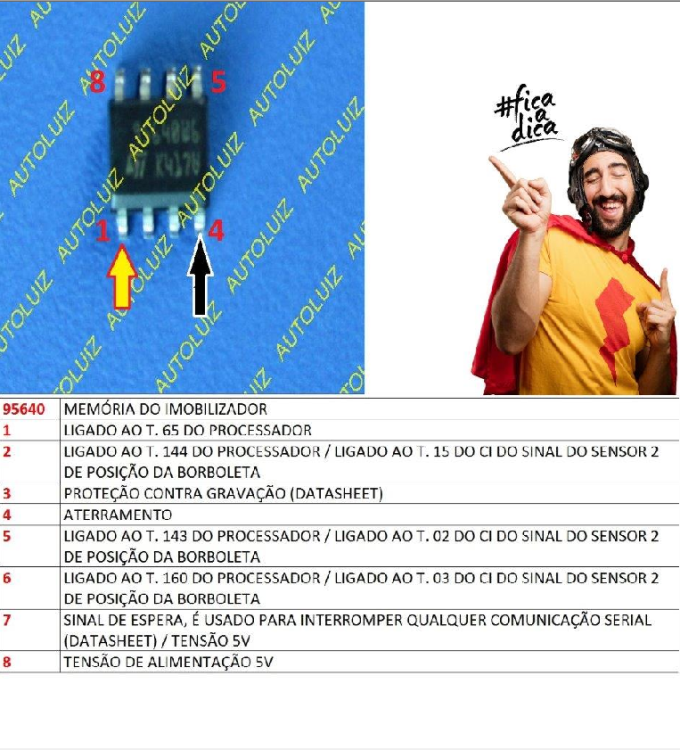

  • Interligação com processador e memória do imobilizador.

---

🔹 DRIVER DE REDE CAN – Código: L9615D

• Função: Interface de comunicação CAN com diagnóstico.

• Pinos:

  • Terminais 228 e 229 processador.

  • Alimentação 5V.

  • Rede CAN-H / CAN-L para pinos A3/A4 conector C.

  • Aterramento.
