FIAT - CENTRAL LEVANTA VIDROS

Posts Recomendados

Postado

📘 Roteiro Técnico – FIAT Central Levantavidros Elétricos

1. Identificação da Peça

  • Módulo: Central de Levantavidros

  • Aplicação: Linha FIAT (Palio, Siena, Punto, etc.)

  • Modelos:

    • 1 Conector (20 pinos)

    • 2 Conectores (A e B – 20 pinos cada)

  • Fabricante: IK Automotive / Delphi

  • Alimentação: 12V


2. Componentes Principais

Componente

Função

C.I.1 a C.I.4 (ULN2003 / Drivers / IRFZ34N)

Acionamento dos motores dos vidros

Q1 a Q8 (IRFZ34N MOSFETs)

Controle de potência dos motores (esquerdo/direito dianteiro e traseiro)

Relés (R1 e R2 / ACT512)

Comutação do motor de subida/descida

Diodos de proteção

Bloqueio de retorno de corrente

Capacitores C1

Estabilização e proteção

Microcontrolador

Lógica de controle e interface com a BSI/BC

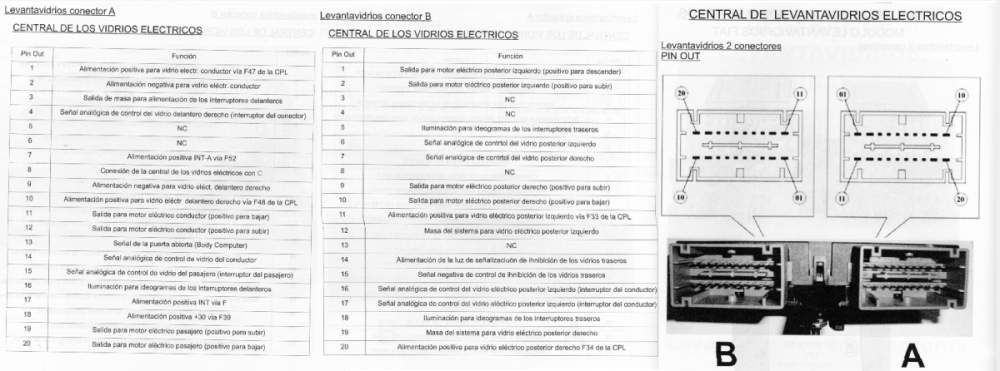

3. Pinagem

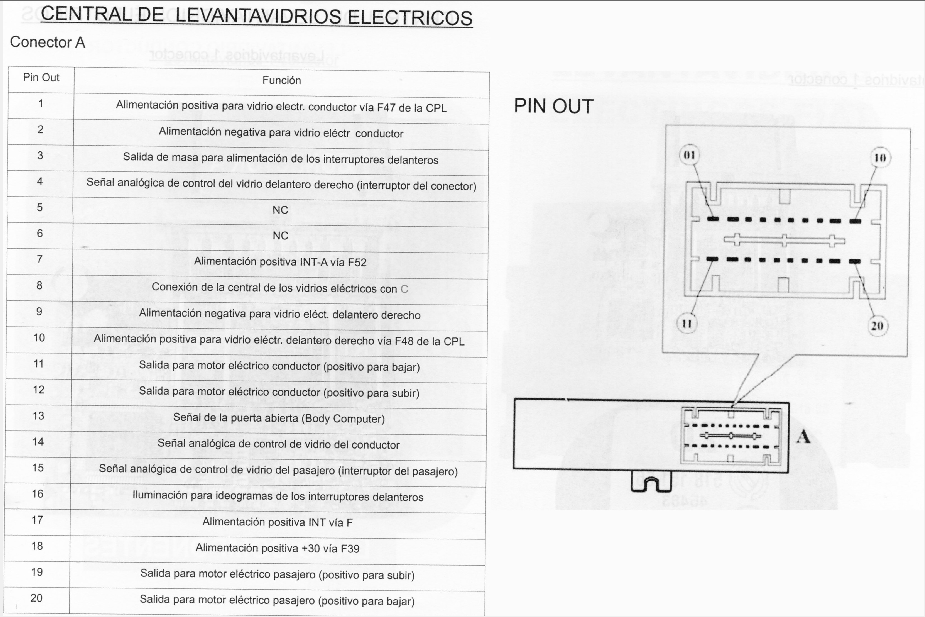

🔹 Conector A – 20 Pinos (modelo 1 conector)

Pino

Função

1

+12V positivo vidro condutor

2

Negativo vidro condutor

3

Saída massa p/ botões

4

Sinal analógico vidro direito (botão)

5-6

NC

7

+12V INT-A

8

Comunicação com central de vidros traseiros

9

Negativo vidro direito

10

+12V vidro direito

11

Motor condutor (baixar)

12

Motor condutor (subir)

13

Linha BC (Body Computer)

14

Controle analógico vidro condutor

15

Controle analógico vidro passageiro

16

Iluminação dos botões

17

+12V INT Vía F

18

+30 Vía F39

19

Motor passageiro (subir)

20

Motor passageiro (baixar)


🔹 Conector A – (modelo 2 conectores)

  • Similar ao anterior, mas distribuído entre Conector A (pinos 1–20) e Conector B (pinos 1–10).

  • Conector B atende aos motores traseiros.


4. Controle dos Motores

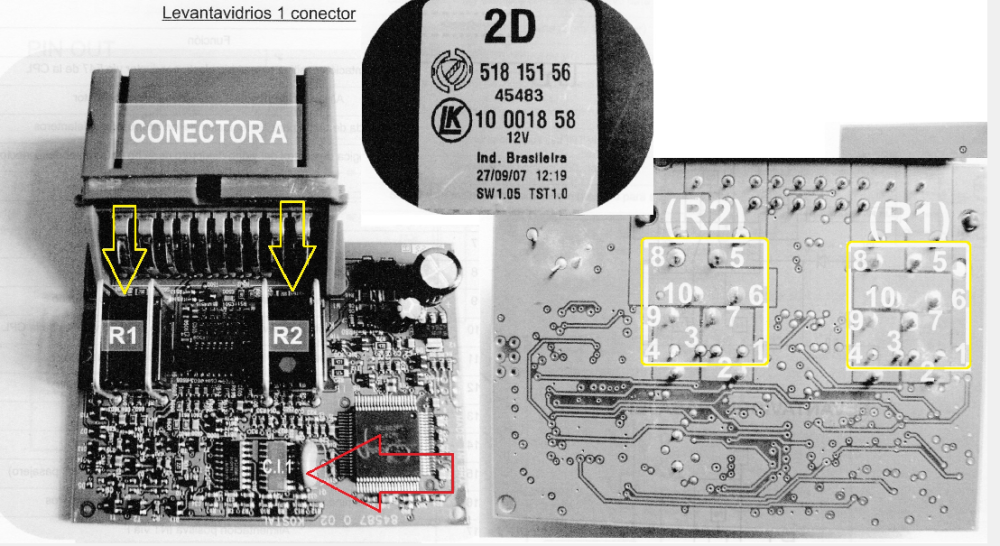

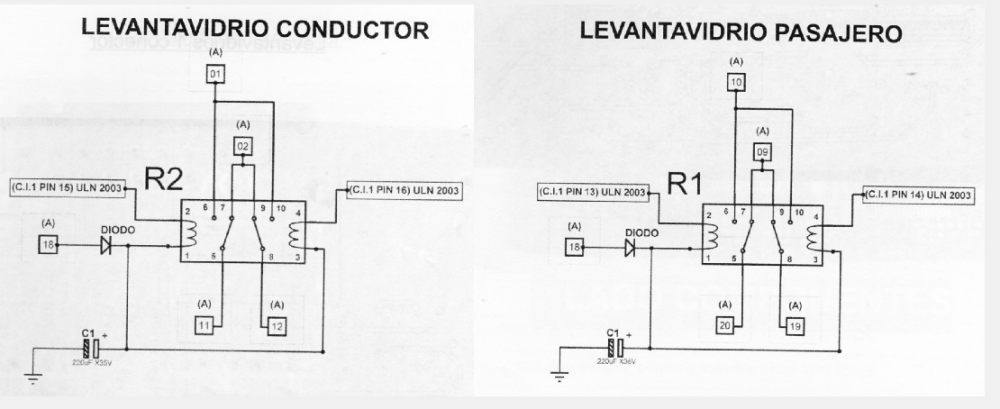

🔹 Versão 1 Conector

  • R1: Motor Passageiro

  • R2: Motor Condutor

  • Comando via C.I.1 (ULN2003) → ativa relés R1/R2.

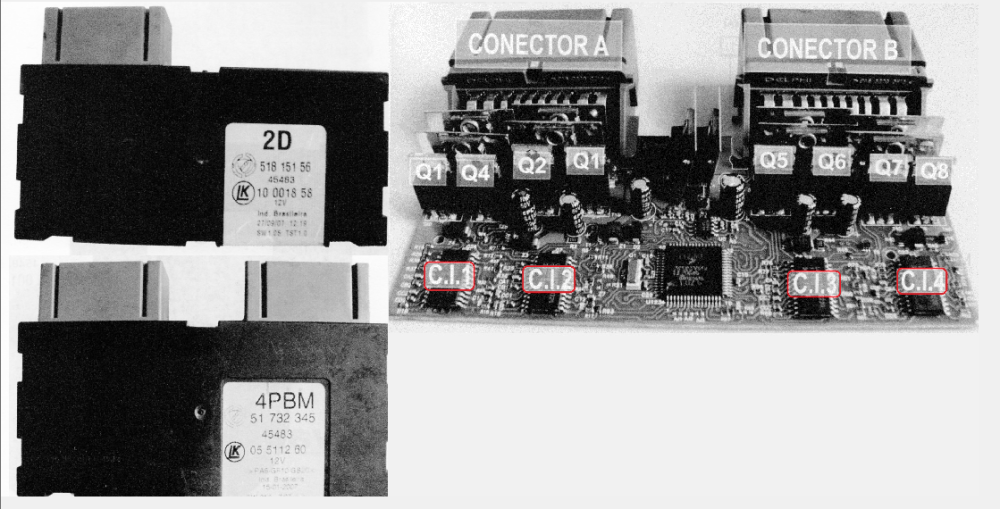

🔹 Versão 2 Conectores

  • Q1 e Q2 (IRFZ34N): Motor Dianteiro Esquerdo

  • Q3 e Q4 (IRFZ34N): Motor Dianteiro Direito

  • Q5 e Q6 (IRFZ34N): Motor Traseiro Esquerdo

  • Q7 e Q8 (IRFZ34N): Motor Traseiro Direito


5. Esquemas Funcionais

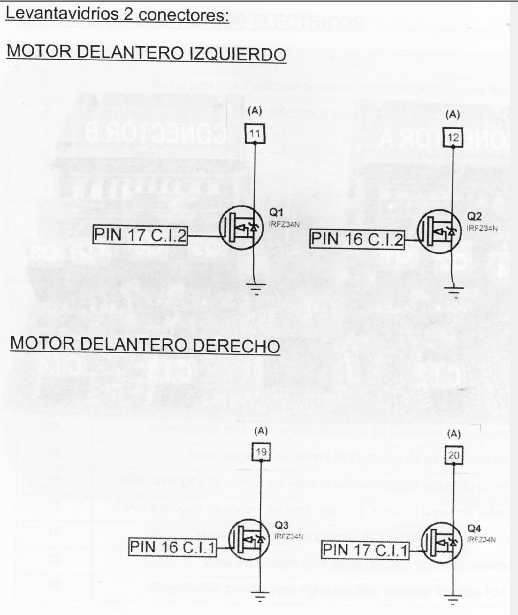

🔹 Motores Dianteiros (2 conectores)

  • Motor ESQ: Controlado por C.I.2 (pinos 16 e 17) via Q1/Q2

  • Motor DIR: Controlado por C.I.1 (pinos 16 e 17) via Q3/Q4

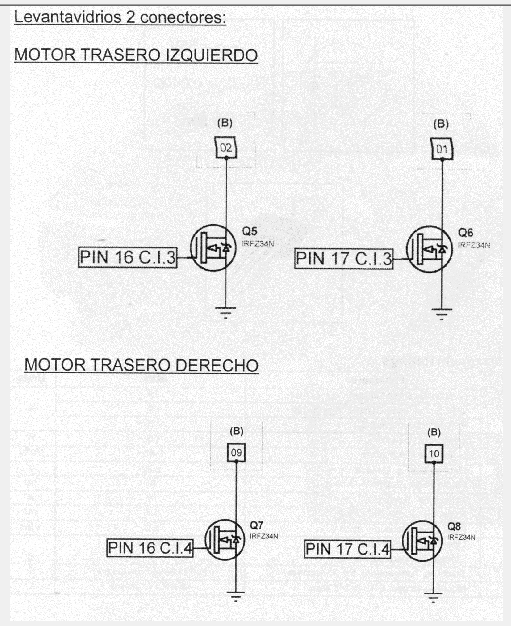

🔹 Motores Traseiros (2 conectores)

  • Motor ESQ: Controlado por C.I.3 (pinos 16 e 17) via Q5/Q6

  • Motor DIR: Controlado por C.I.4 (pinos 16 e 17) via Q7/Q8


6. Datasheet Importante

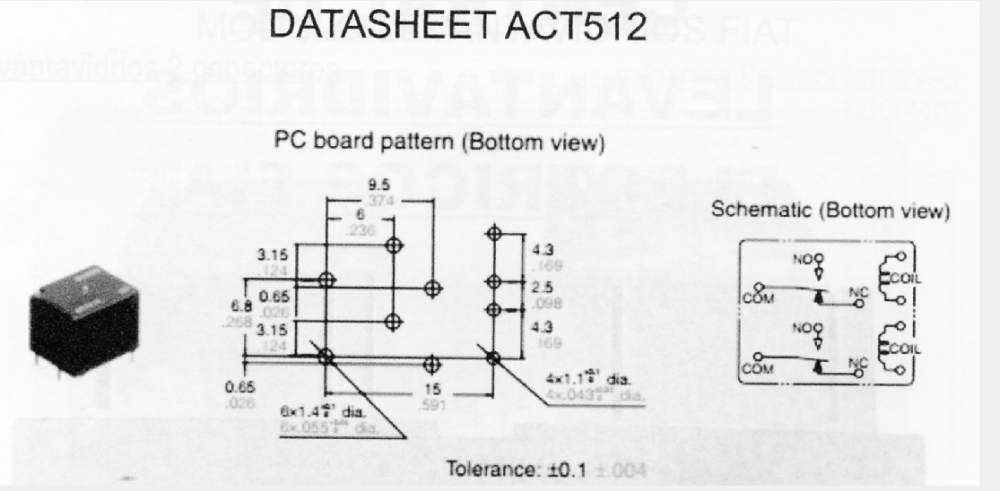

  • Relés ACT512

    • Contatos duplos (NO/NC/COM)

    • Suporta corrente dos motores

    • Utilizado na versão 1 conector (condutor e passageiro)

  • MOSFET IRFZ34N

    • Utilizado na versão 2 conectores para os quatro vidros


7. Dicas Técnicas

  • Em caso de falha, verificar MOSFETs Q1–Q8, pois são os mais suscetíveis a curto por sobrecarga dos motores.

  • Relés R1/R2 (ACT512) podem apresentar mau contato → trocar em conjunto.

  • Sempre verificar soldas frias nos conectores A/B.

  • O módulo depende de alimentação limpa → revisar fusíveis F47, F48, F52 e F39 no chicote.
