2) Reguladores e alimentação

TLE447 – Regulador 5 V
Responsável por fornecer tensão estabilizada para sensores de A/C, pedal e MAP.

• Entrada: 12 V pós-relé principal.

• Saídas: 5 V estáveis, com queda sob carga inferior a 0,2 V.

• Distribui tensão para pinos J2 (A/C), F2 conector C (pedal) e H2 conector B (MAP).

• Conexão com terminais 109, 102 e 110 do processador para monitoramento.

• Falha comum: 5 V oscilando causa leituras erráticas de pedal e MAP.

42740V3 – Regulador 3,3 V
Destinado ao processador, alimentando os terminais 11, 49, 52, 75, 116, 139, 187, 203 e 237.

• Falta de 3,3 V resulta em ECU inoperante e sem comunicação CAN.

---

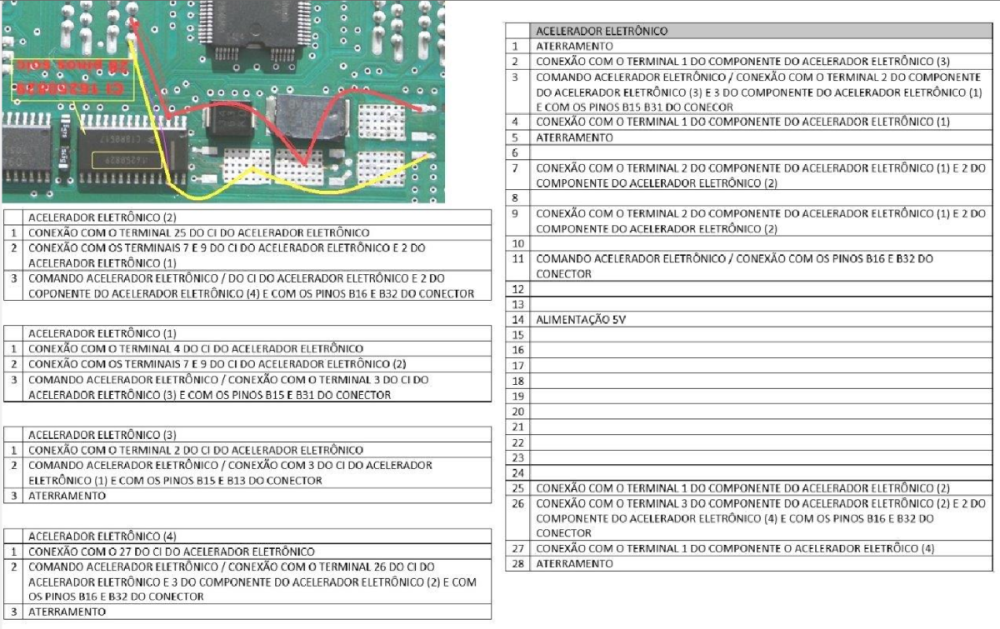

3) Corpo de borboleta – TLE7209

Responsável pelo controle do motor da borboleta eletrônica.

• Entradas de comando: terminais 66 e 146 do processador.

• Alimentação 12 V pós-relé principal pelos pinos M2 do conector B (duas vias).

• Saídas para o motor da borboleta pelos pinos M4 do conector B (duas vias).

• Múltiplos aterramentos para garantir estabilidade do H-bridge.

• Falha típica: ausência de movimentação da borboleta, geralmente por falta de 12 V no M2 ou problemas no H-bridge.

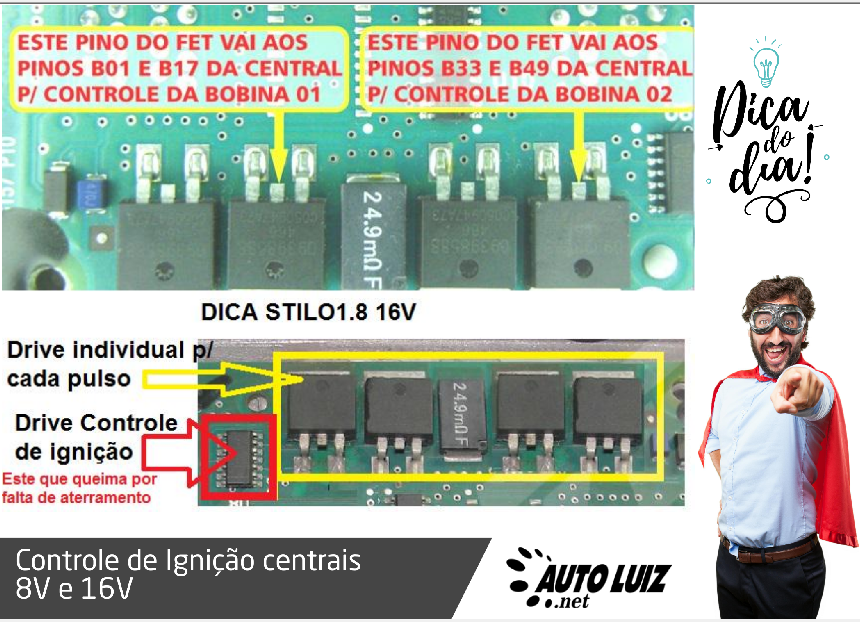

4) Ignição – V2540S

Bobinas cilindros 1/4

• Comando pelo terminal 209 do processador.

• Saída para pino M3 do conector A.

• Sinal passa por dois resistores.

Bobinas cilindros 2/3

• Comando pelo terminal 206 do processador.

• Saída para pino M4 do conector A.

• Sinal também passa por dois resistores.

Falha recorrente: queima do CI controlador por falta de aterramento, especialmente na versão 16V.

---

5) Partida a frio

Relé – 1NV04P

• Comando pelo terminal 251 do processador.

• Saída no pino D2 do conector A.

Injetor de partida a frio – VND7N

• Comando pelo terminal 140 do processador.

• Controle negativo pelo pino L1 do conector B.

6) Aquecimento da sonda lambda

22N055 – Aquecedor Sonda 2

• Alimentado pelo terminal 69 do módulo dos eletroinjetores.

• Saída no pino L3 do conector A.

• Aterramento direto.

• Problema comum: trilha danificada próxima ao conector.

---

7) Sensores de rotação e detonação

Interface 21644868-8-C

• Sinal de rotação: pino F3 do conector B, processado nos terminais 181 e 190.

• Sinal de detonação: pino B3 do conector B.

• Alimentações: 5 V e 12 V.

• Aterramento dedicado para evitar ruídos.

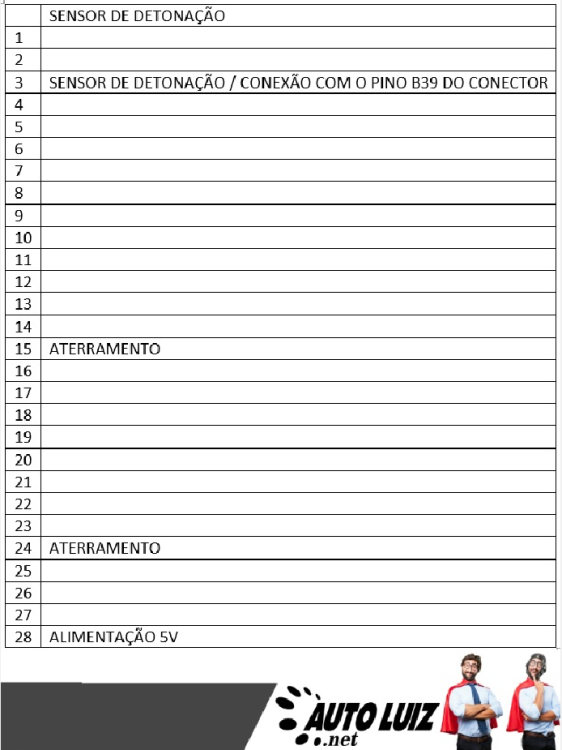

Sensor de detonação

• Ligado ao pino B39 do conector, com 5 V de referência e GND.

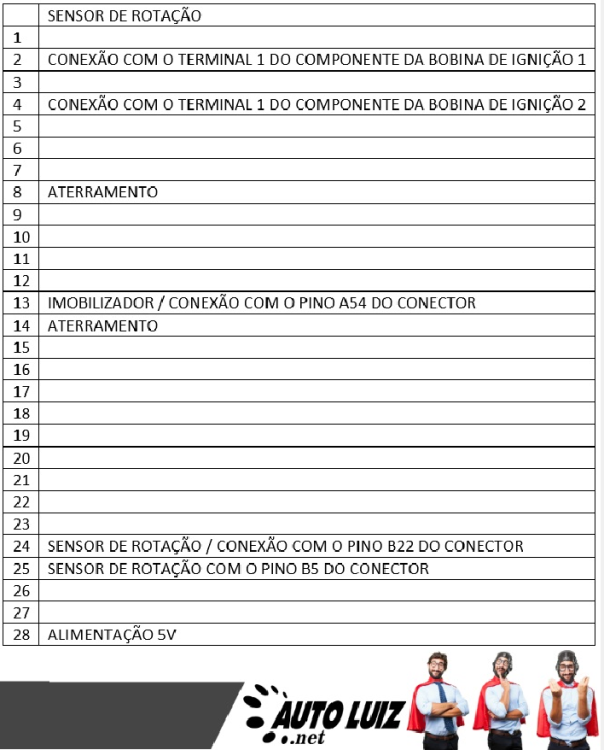

Sensor de rotação

• Sinais nos pinos B2 e B5 do conector.

• Possui ligação direta com bobinas de ignição para referência de fase.

Imobilizador

• Ligado aos pinos A51 e A64 do conector.

8) Comunicação – L9615D

Interface de rede CAN.

• Conexão com os terminais 228 e 229 do processador.

• Alimentação de 5 V.

• Rede CAN-H e CAN-L nos pinos A3 e A4 do conector C.

• Falha comum: ausência de comunicação por falta de 3,3 V no processador ou defeito na terminação da rede.

---

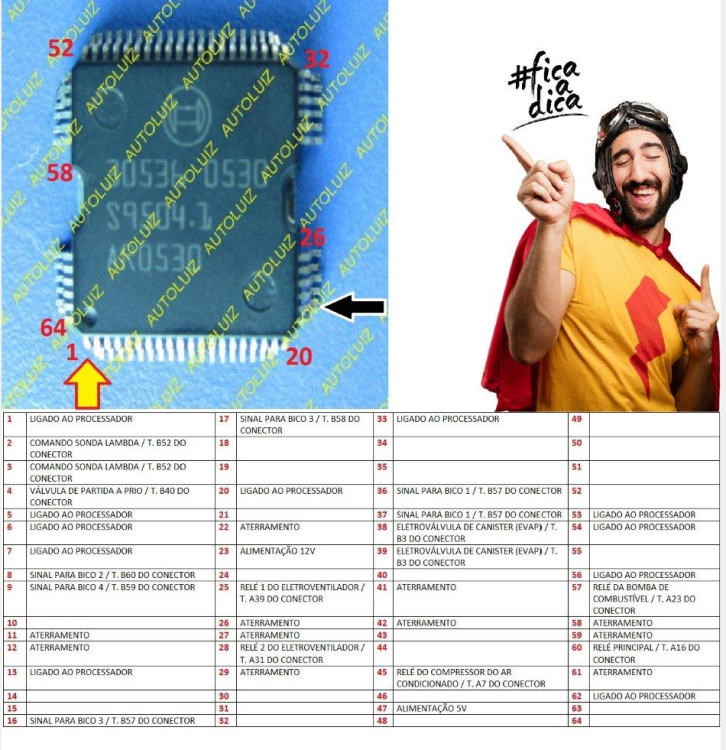

9) Driver de atuadores – APLS-PAA B2

Controla diversos atuadores:

• Eletroinjetores 1, 2 e 4 (pinos A1, A2 e A4 do conector B).

• Relé da bomba de combustível (pino D1 do conector A).

• Relé principal (pino D4 do conector B).

• Relé do compressor do A/C (pino K1 do conector A).

• Eletroválvula do cânister (pino E1 do conector A).

• Relés do eletroventilador (pinos B1 e C1 do conector C).

• Painel de instrumentos – aviso de reserva (pino B3 do conector A).

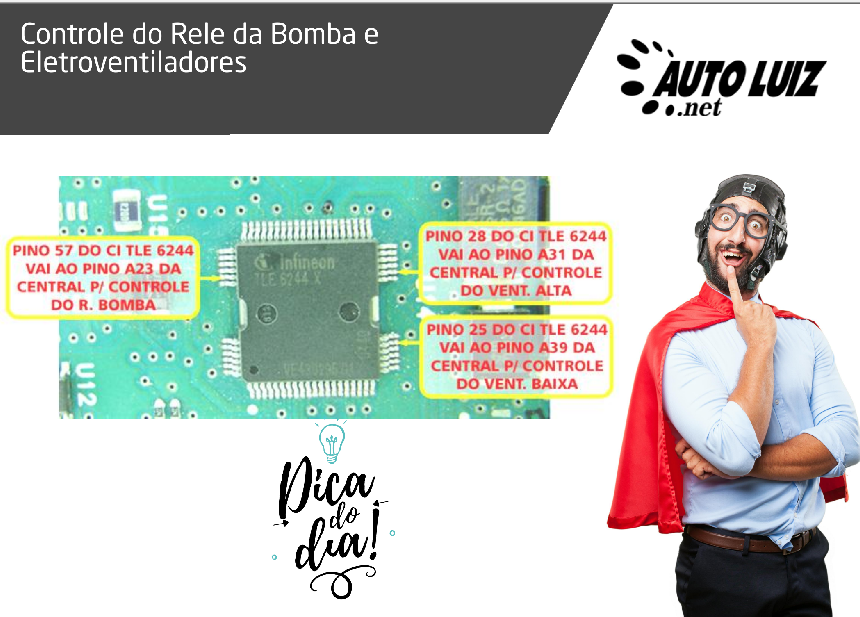

TLE6244 associado:

• Pino 57 → A23 (relé da bomba).

• Pino 28 → A31 (ventilador alta).

• Pino 25 → A39 (ventilador baixa).

10) EPROM/Imobilizador e memórias

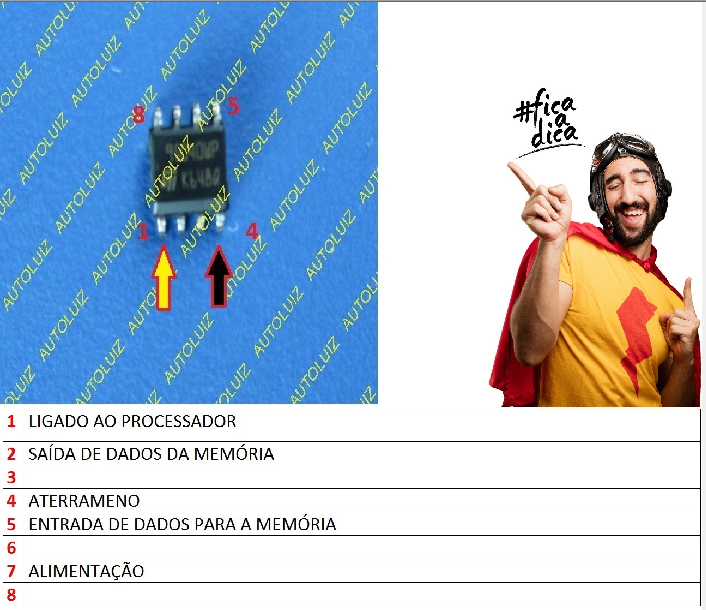

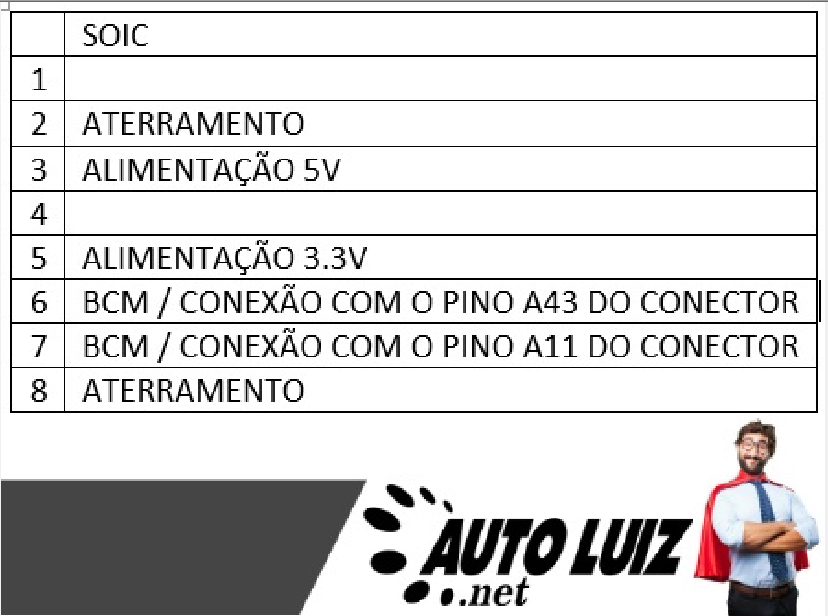

Memória serial 8 pinos

• Pino 1: processador.

• Pino 2: saída de dados.

• Pino 4: GND.

• Pino 5: entrada de dados.

• Pino 7: alimentação.

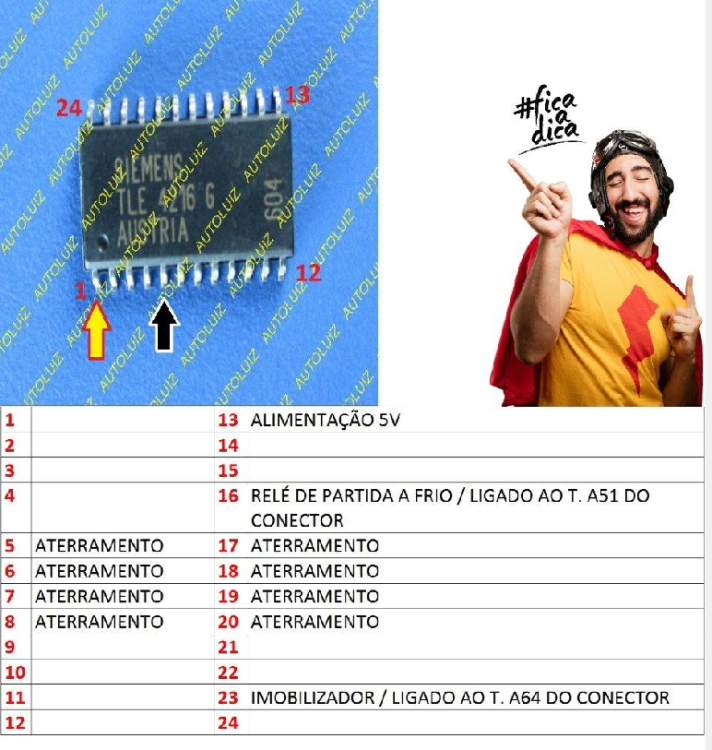

TLE216G (24 pinos)

• Pino 13: 5 V.

• Pino 16: relé de partida a frio (A51).

• Pino 23: imobilizador (A64).

• Diversos pinos de aterramento.

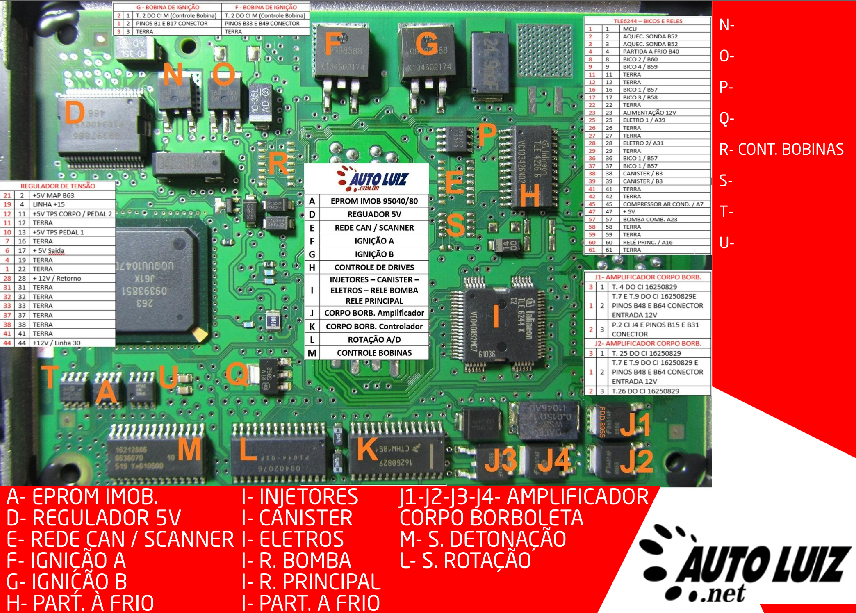

Mapa mental (resumo lógico)

• Alimentação: 12 V pós-relé → TLE447 (5 V) → sensores | 42740V3 (3,3 V) → processador.

• Atuadores:

  • Acelerador: TLE7209 → M2/M4.

  • Ignição: V2540S (1/4 & 2/3).

  • Injeção: APLS-PAA → A1/A2/A4.

  • Relés: bomba, principal, A/C, ventoinhas via TLE6244.

  • Partida fria: 1NV04P + VND7N.

  • Lambda heater: 22N055 → L3.

• Sensores: rotação/detonação (21644868-8-C), TPS2 (SQB8…).

• Comunicação: L9615D → CAN-H/CAN-L.

• Memória/Imobilizador: memória 8 pinos + TLE216G.

Tabela-resumo de drives e dicas

Função/CI	Saída p/ chicote	Entradas CPU	Alimentação	GND	Dica de falha
TLE7209 (acelerador)	M2 (12 V) / M4 (motor)	T66/T146	12 V	múltiplos	Sem 12 V no M2 ou H-bridge aberto causa ausência de movimento
V2540S 1/4	M3 A	T209	12 V bobina	GND	Falta de GND queima controlador
V2540S 2/3	M4 A	T206	12 V bobina	GND	Mesmo sintoma acima
APLS-PAA B2	A1/A2/A4; D1; D4; K1; E1; B1/C1	—	12 V/5 V	vários	Ventoinha acionando sozinha pode ser TLE6244
VND7N	L1 B	T140	12 V	GND	Sem acionamento na fria → testar L1 e resistência do injetor
1NV04P	D2 A	T251	12 V	GND	Teste com lâmpada na linha do relé
22N055	L3 A	T69	12 V	GND	Trilha próxima ao conector pode oxidar
21644868-8-C	F3 (CKP) / B3 (KNK)	T181/T190	5 V/12 V	GND	Sem rotação? medir 5 V e 12 V na interface
L9615D	A3/A4 C	T228/T229	5 V	GND	Sem comunicação: checar 3,3 V do MCU
