📊 Tabela Resumo de CI's e Funções

CI / Transistor	Função	Substituição	Pino do Conector
VB025 / VB325SP	Bobina 1/4 e 2/3	VB325SP	59 e 66
MAR9109PD	Bicos, M. Passo, Canister	–	Diversos
L9113	5V, Relé, Eletroventilador, Rotações	–	–
VND7N	Sonda Lambda	–	T.1
TJA1050	Rede CAN	–	6 (Low), 7 (High)
AA205AC	Sensor de Detonação	–	–
95160	Imobilizador	–	–

DICAS

🧠 Visão Geral Técnica da ECU 4AFR

🧩 Processador Central

• Modelo: ST10F269 (32 bits, 256K Flash)

• Funções: processamento dos sinais de entrada (sensores) e controle das saídas (atuadores).

• Conexões diretas com: CI’s de ignição, injetores, motor de passo, regulador de 5V, EEPROM (imobilizador).

---

⚙️ Mapeamento dos CI’s e Componentes

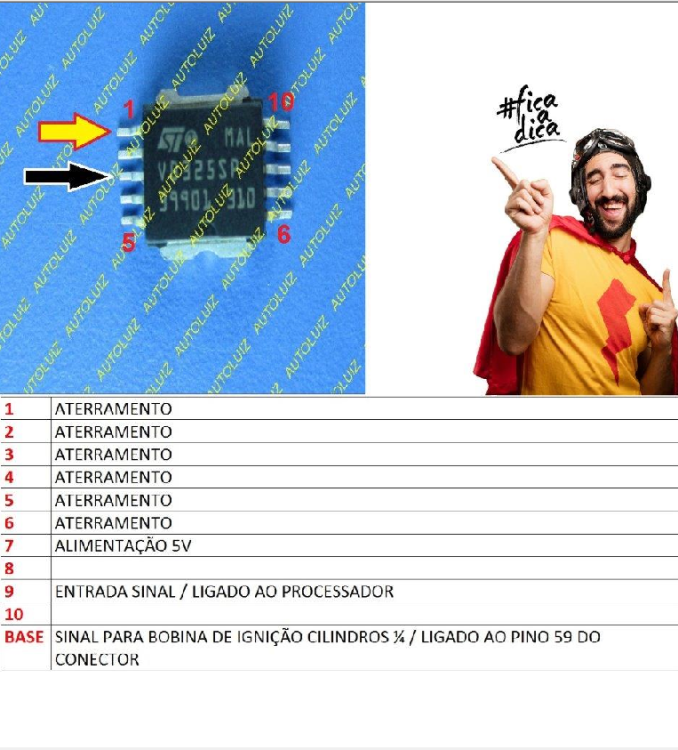

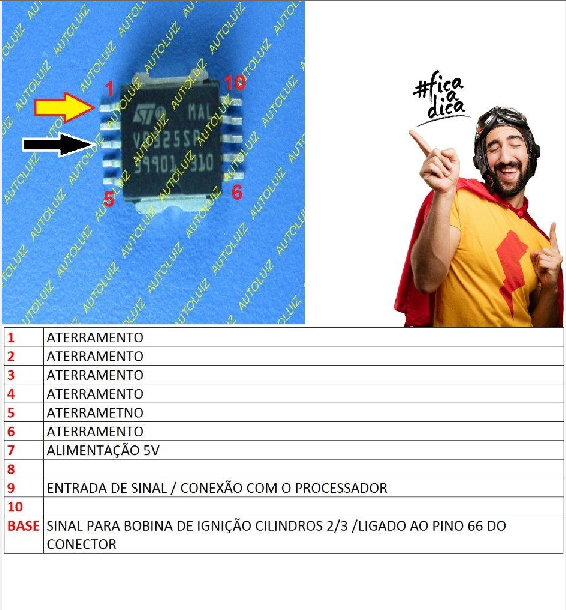

01. Bobina de Ignição – Cilindros 1/4 e 2/3

• CI VB025 ou VB325SP (componentes 01 e 02 na legenda)

• Função: driver de potência com diagnóstico via pino 10.

• Pino 9: recebe sinal de disparo do processador.

• Solução alternativa moderna: uso de VB325SP para maior robustez térmica e resistência a sobrecorrente.

📌 Defeito comum: queima por centelha invertida ou baixa isolação da bobina.

---

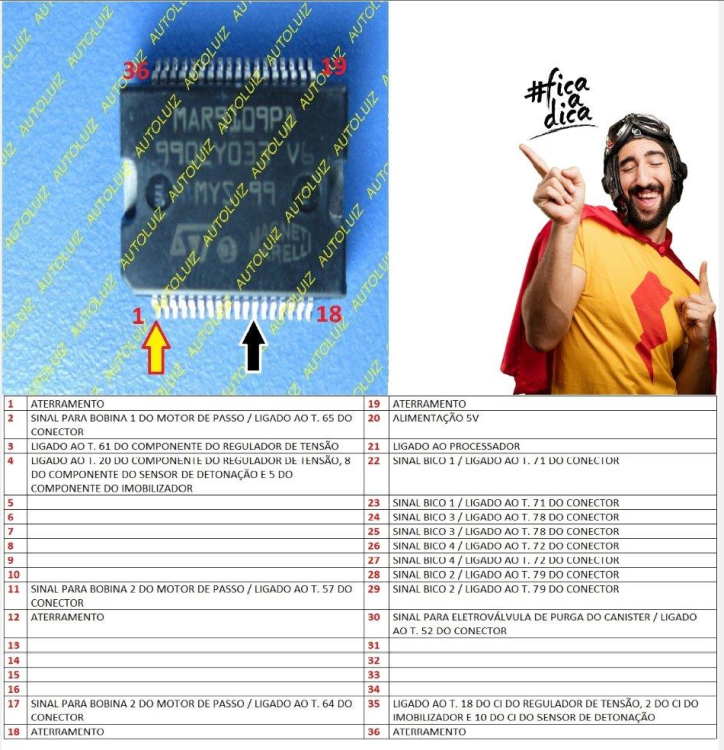

02. Multidriver MAR9109PD

• Função: controle simultâneo de múltiplos atuadores:

  • Injetores 1 a 4

  • Motor de passo

  • Canister

• Entrada de controle: processador.

• Saídas específicas para pinos do conector.

📌 Falha típica: umidade na placa e falha nas ilhas de solda dos bicos ou motor de passo.

---

03. Sensor de Detonação – CI AA205AC

• Função: conversor A/D para interpretar o sinal analógico de detonação.

• Conectado ao processador e ao sensor externo.

---

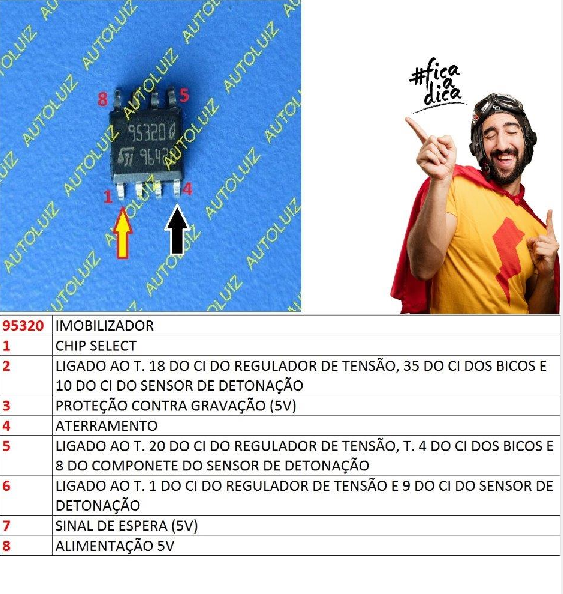

04. EEPROM ST95160

• Função: armazenamento de dados do imobilizador e dados de aprendizado.

• Local de realização do decode.

• Conectada diretamente ao processador.

---

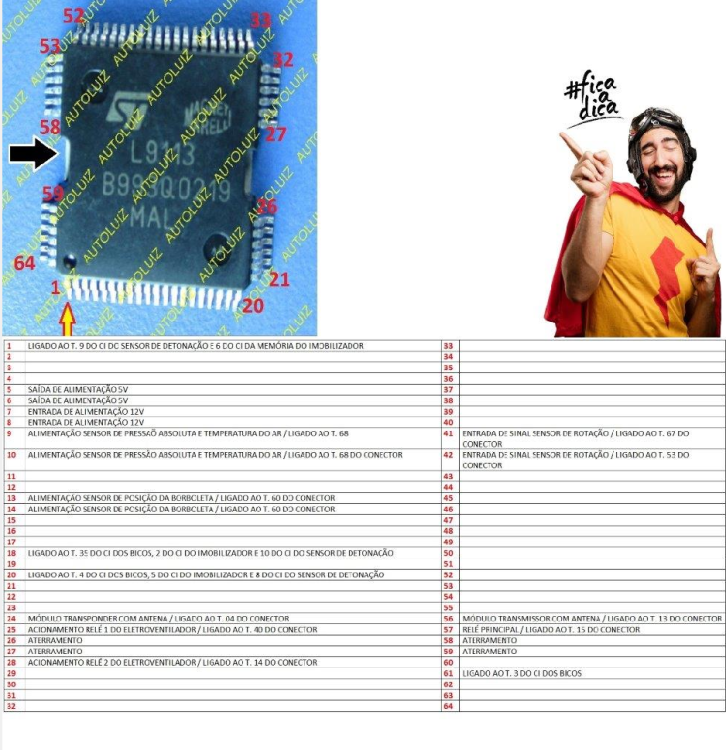

05. Regulador de Tensão L9113

• Funções combinadas:

  • Regulação de 12V → 5V

  • Comando do relé principal

  • Alimentação do eletroventilador

  • Interface da linha K (diagnóstico)

  • Conversor A/D do sensor de rotação (componente crítico!)

📌 Falha comum: curto na linha do eletroventilador, levando à queima do CI e falha geral da ECU.

---

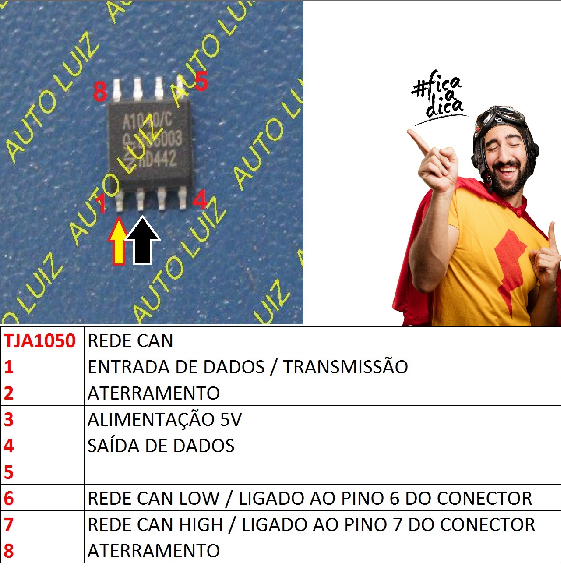

06. CI de Comunicação CAN – TJA1050 (Imagem específica)

• Função: responsável pela comunicação da ECU com a rede CAN do veículo.

• Entradas/Saídas:

  • Pinos 6 e 7: CAN Low e High

  • Alimentação 5V e aterramento

---

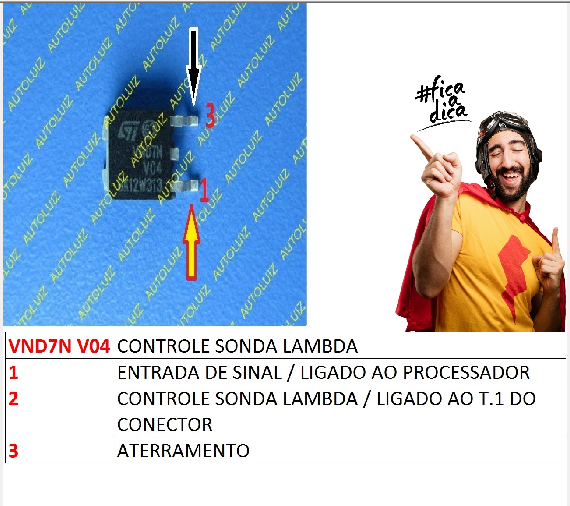

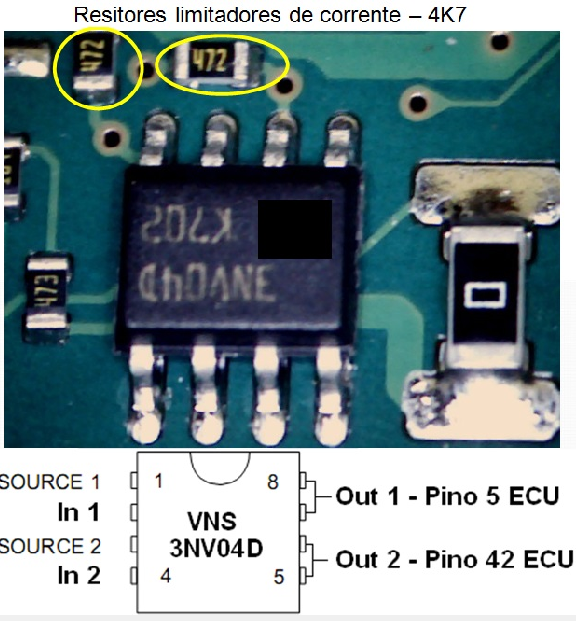

07. Controle da Sonda Lambda – VND7N

• Função: driver de potência para aquecimento e leitura da sonda lambda.

• Entrada: sinal do processador

• Saída: pino do chicote

📌 Falha típica: aquecimento constante por falha no CI ou curto na sonda.

---

08. Partida a Frio – Transistor Driver

• Controlado pelo L9113

• Atua apenas em veículos Flex.

📌 Dica: só aciona abaixo de 16°C com AFR abaixo de 10.5 (álcool).

🛠️ Diagnóstico e Defeitos Frequentes

Área	Defeito Comum	Diagnóstico	Solução
Bobina	Queima do VB025	Verificar bobina e curto no chicote	Trocar por VB325SP
Eletroventilador	Acionamento contínuo	Falha no L9113	Trocar L9113
Injetores	Ausência de pulso	Falha no MAR9109PD ou solda fria	Ressolda ou troca do CI
AFR	Oscilação / erro de mistura	Calibração corrompida	Telecarregamento via scan
Sonda Lambda	Falha de aquecimento	Curto no VND7N	Trocar componente e revisar chicote

🧠 Mapa Menta

🧑‍🏫 Perguntas Alunos TAPA:

1. Qual CI é responsável pela alimentação 5V e também comanda o relé principal na ECU 4AFR?
R: O L9113 cumpre essa função, além de atuar no controle do eletroventilador e fazer a conversão A/D do sensor de rotação.

2. Por que ocorre queima frequente do CI da bobina nesta ECU?
R: Devido a curto-circuito no sistema de ignição ou uso de bobinas de baixa qualidade, o VB025 pode entrar em colapso térmico ou elétrico.

3. Como identificar falhas no MAR9109PD?
R: Verifique ausência de pulso nos bicos ou motor de passo. Umidade na placa e falhas de solda nas ilhas são causas recorrentes.

4. É possível usar o driver VB325SP no lugar do VB025?
R: Sim, o VB325SP é uma versão moderna e mais robusta, compatível eletricamente com o circuito original.

5. O que causa falhas de leitura ou oscilação da mistura A/F em partida fria?
R: Pode ser calibração corrompida ou falha nos sensores de temperatura do ar e da água. Verifique se os valores de AFR estão dentro do esperado (álcool <10.5 para acionar partida a frio).
