📊 TABELA RESUMO — CI’s E CONEXÕES

CI	Função	Pinos Chave / Sinais Importantes
TY94084FB	Injetores	02, 09, 12, 19 → ECU 90, 89, 60, 59
ST50160	Marcha Lenta	02, 03, 18, 19 → ECU 12, 42, 41, 72
ATM35B	Bomba / Ventoinhas	04, 05, 06 → ECU 38, 68, 08
TY94086FB	Regulador 5V	Saídas para processador e periféricos
20CL36 (x2)	Ignição	T48/T49 → ECU 32 e 01
AM29F200BB	Memória Flash	Ligação completa com processador
SAK C167SR-LM	Processador	Comando de todos os periféricos

⚠️ DEFEITOS COMUNS E SINTOMAS

Sintoma	Causa Provável	CI Envolvido
ECU sem comunicação	Falha no 5V	TY94086FB
Motor não injeta	Falha nos canais 2 ou 3	TY94084FB
Motor não acelera	Falha no motor de passo	ST50160
Sem acionamento da bomba	CI de relé danificado	ATM35B
Centelha em apenas uma bobina	CI 20CL36 queimado	20CL36
Regravação sem sucesso	Memória AM29F200BB corrompida	—

DICAS E MAIS DICAS

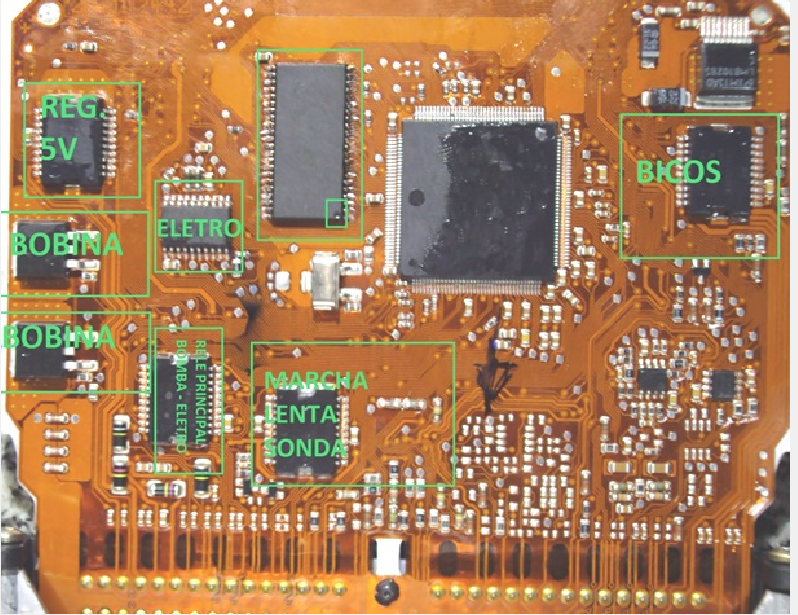

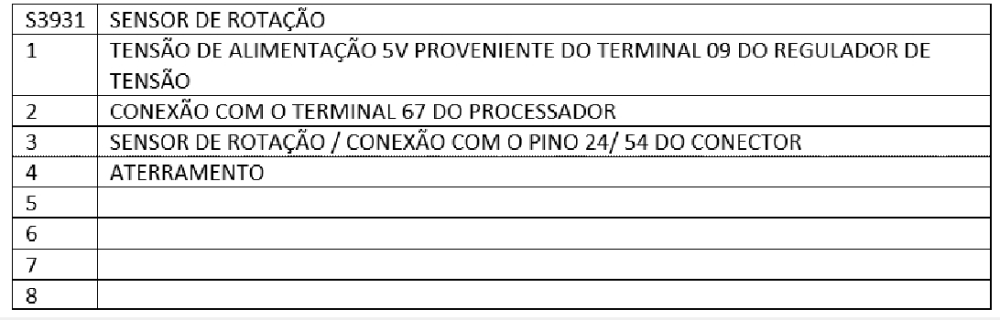

📌 COMPONENTES E FUNÇÕES INTERNAS

🧠 PROCESSADOR — SAK C167SR-LM

• Controlador central da ECU.

• Comunicação com sensores, atuadores e memória flash.

• Alimentado por 5V vindos do regulador TY94086FB.

• Possui diversos aterramentos e sinais críticos (como PWM de bobina, sensores, canister, relé, etc).

---

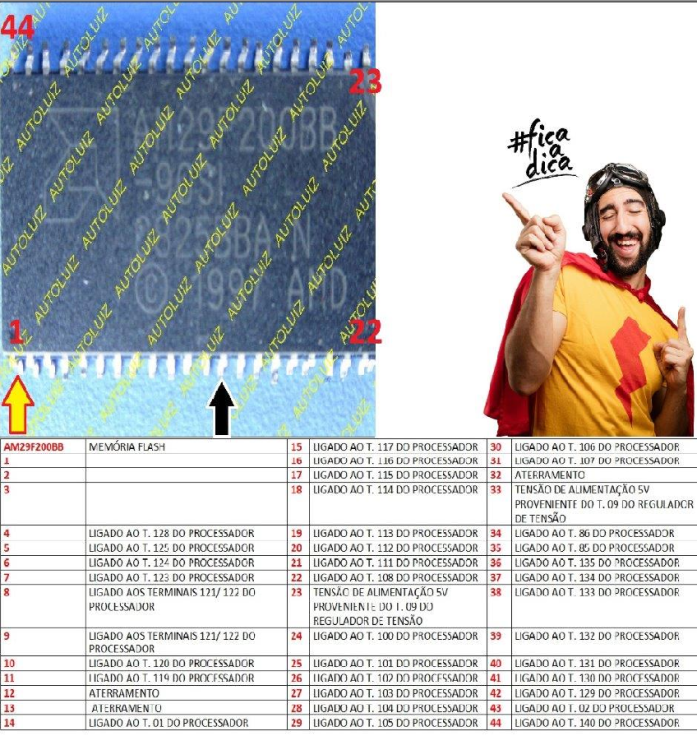

🧠 MEMÓRIA FLASH — AM29F200BB

• Armazena o software da ECU e mapas de injeção.

• Terminais conectados diretamente ao processador (linhas de endereço e dados).

• Os terminais 09 e 32 recebem tensão de 5V do regulador.

• Defeitos comuns:

  • Falha de leitura = motor não parte.

  • Corrupção de dados = falhas intermitentes, DTCs falsos.

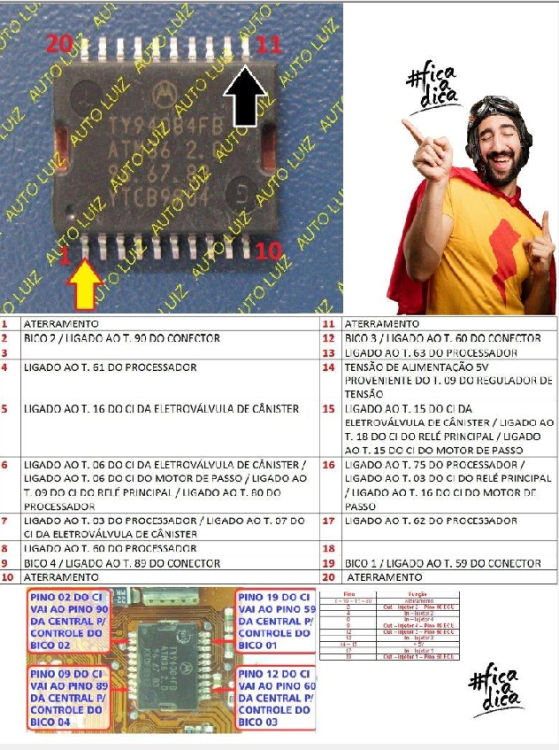

🧪 INJETORES — TY94084FB (CI ATM36)

• CI com 20 pinos, comanda até 4 bicos injetores (PWM negativo).

• Mapeado:

  • Pino 02 → Bico 2 → Pino 90 da ECU

  • Pino 19 → Bico 1 → Pino 59 da ECU

  • Pino 12 → Bico 3 → Pino 60 da ECU

  • Pino 09 → Bico 4 → Pino 89 da ECU

• Alimentação 5V: pino 14

• Aterramento nos pinos 1, 10, 11 e 20.

---

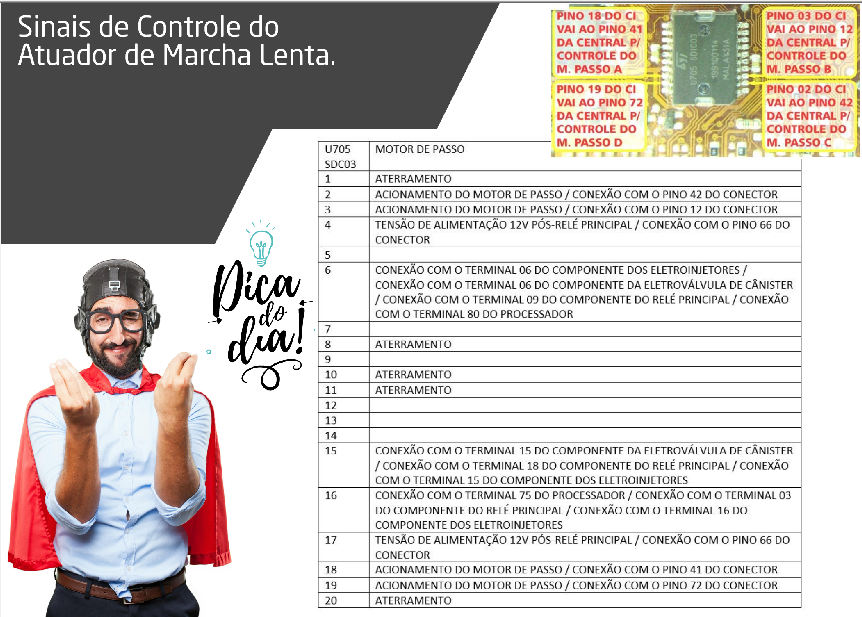

⚙️ MOTOR DE PASSO — ST50160

• Controla o atuador de marcha lenta (passo a passo).

• Mapeamento:

  • Pino 03 → Pino 12 da ECU → Bobina A

  • Pino 02 → Pino 42 da ECU → Bobina B

  • Pino 18 → Pino 41 da ECU → Bobina A

  • Pino 19 → Pino 72 da ECU → Bobina B

• Alimentado por 12V via relé principal.

• Aterramento nos pinos 1 e 20.

---

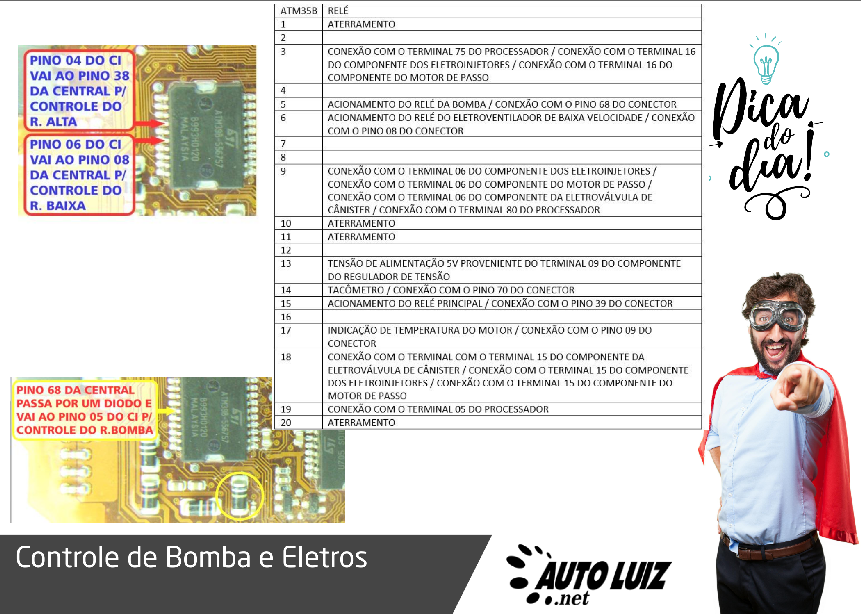

🔁 RELE E ELETROS — ATM35B

• CI de controle de cargas:

  • Relé da bomba (pino 5)

  • Eletroventiladores alta e baixa (pinos 4 e 6)

  • Tacômetro (pino 14)

• Entrada de comando do processador: Pino 68 da ECU (passa por diodo até pino 5).

• Alimentado por 5V (pino 13 do CI).

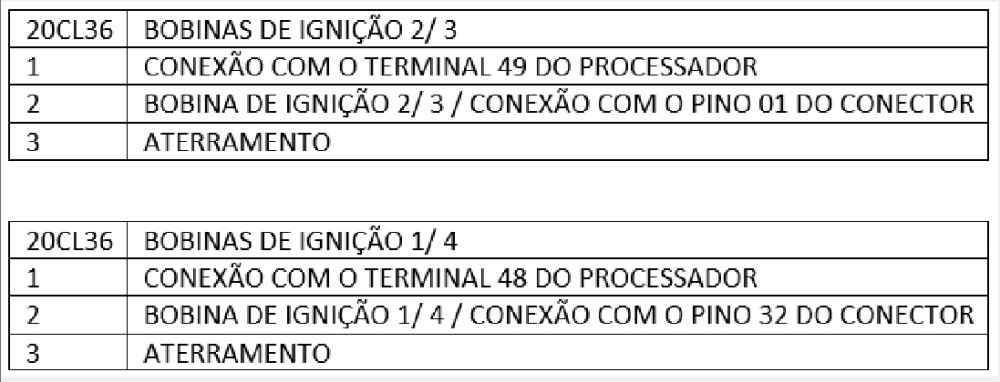

🔌 BOBINAS DE IGNIÇÃO — 2x 20CL36

• CI’s de 3 pinos cada.

• CI 1:

  • Pino 1 → Processador T48 → Bobina 1/4 → Pino 32 ECU

• CI 2:

  • Pino 1 → Processador T49 → Bobina 2/3 → Pino 01 ECU

• Pino 3 de ambos: Aterramento

• Pino 2: Saída para bobina

---

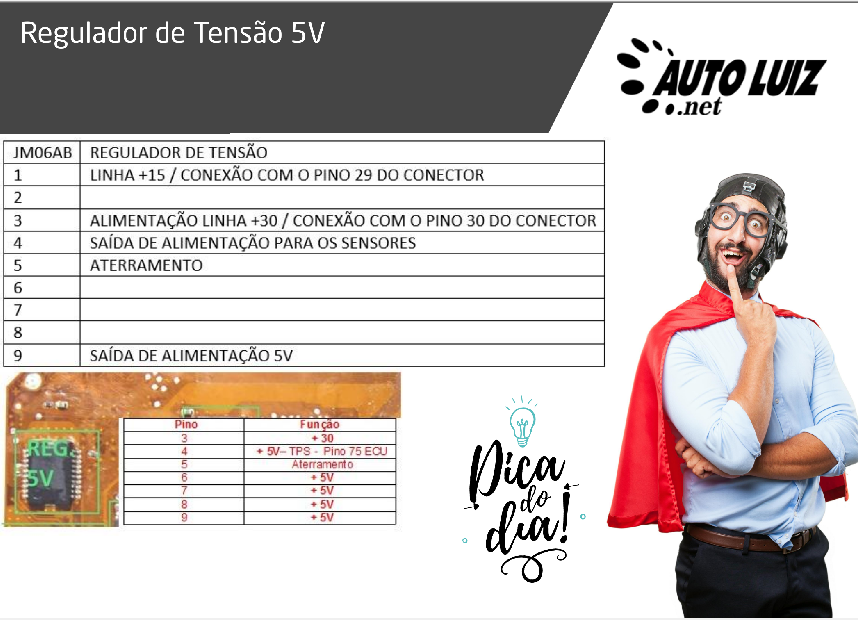

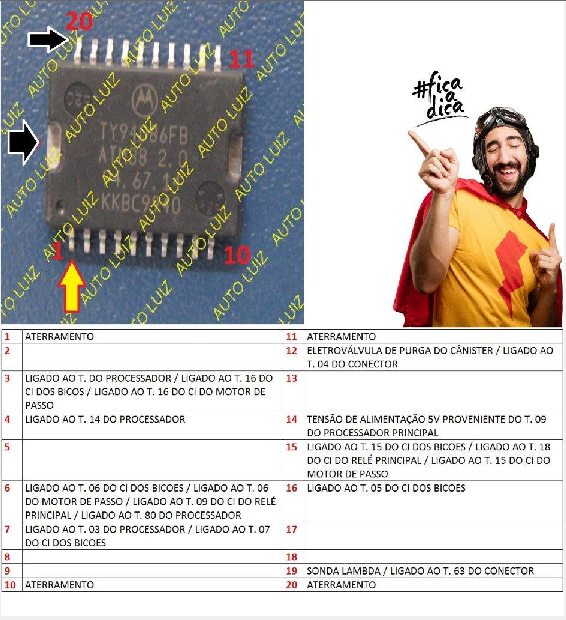

🔋 REGULADOR DE 5V — TY94086FB

• Responsável por fornecer tensão estabilizada para sensores e circuitos lógicos da ECU.

• Saídas conectadas ao processador e aos CIs:

  • Pinos 09, 14, 72 e 126 do processador

  • Flash: pinos 09, 32, 136, 144

  • CI ATM36 e CI ATM35B

⚠️ DEFEITOS COMUNS E SINTOMAS

Sintoma	Causa Provável	CI Envolvido
ECU sem comunicação	Falha no 5V	TY94086FB
Motor não injeta	Falha nos canais 2 ou 3	TY94084FB
Motor não acelera	Falha no motor de passo	ST50160
Sem acionamento da bomba	CI de relé danificado	ATM35B
Centelha em apenas uma bobina	CI 20CL36 queimado	20CL36
Regravação sem sucesso	Memória AM29F200BB corrompida	—

❓FAQ — PERGUNTAS FREQUENTES

1. Como testar o motor de passo diretamente na ECU Sirius 32?
Comando sai do CI ST50160. Teste continuidade dos pinos 02, 03, 18 e 19 até a ECU. Verifique se há alimentação no pino 14 e aterramento no pino 1.

2. Se os bicos 1 e 2 não funcionam, o que verificar?
Verifique os pinos 19 e 2 do CI TY94084FB. Se houver PWM vindo do processador e o CI não aciona, substitua o driver.

3. A bomba não arma, mas o relé está bom.
Veja o CI ATM35B, pino 05. O sinal vem do pino 68 da ECU, passa por um diodo e ativa a bomba.

4. Centelha presente apenas em 2 cilindros.
Verifique os CI’s 20CL36. Troque o CI correspondente ao lado que não está funcionando.

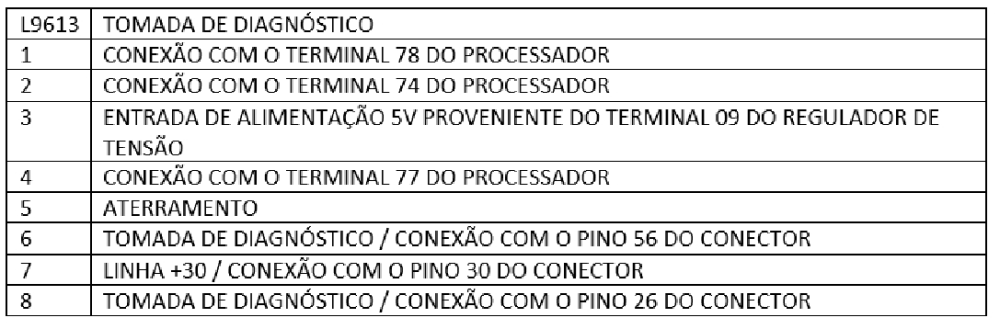

5. A ECU não responde ao scanner.
Verifique os 5V no terminal 09 do regulador e em pontos do processador e da flash.
