🧠 VISÃO GERAL

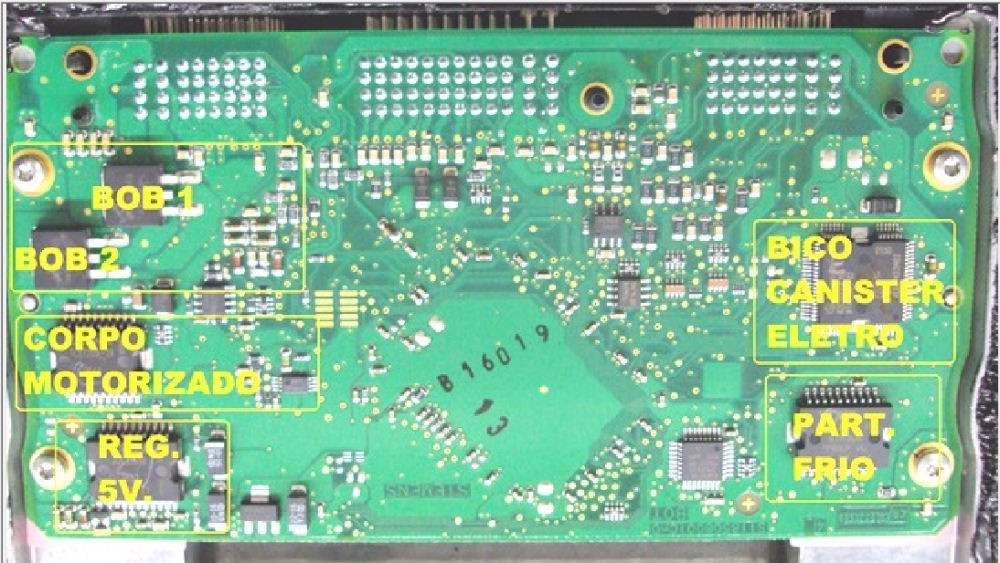

Áreas Mapeadas:

• BOB 1 e BOB 2: Drivers de ignição para os cilindros 1/4 e 2/3.

• CORPO MOTORIZADO: Driver de borboleta eletrônica.

• REG. 5V: Regulador de tensão principal da ECU.

• BICO / CANISTER / ELETRO: Módulo multidriver responsável por bicos injetores, válvula canister e eletroventiladores.

📌 MAPEAMENTO DOS PRINCIPAIS COMPONENTES E FUNÇÕES

🔌 REGULADOR DE 5V — A2233648

• Função: Converte a alimentação principal (12V) para 5V, estabilizando a tensão para sensores e parte lógica da ECU.

• Falhas comuns: ausência de 5V nos sensores TPS, MAP e temperatura.

---

💥 BOBINA / IGNIÇÃO — N650AB

• Controla diretamente o acionamento das bobinas dos cilindros.

• Aplicação:

  • Bobina 1/4 → lado esquerdo da placa (BOB1)

  • Bobina 2/3 → lado esquerdo inferior (BOB2)

• Saída com proteção via resistores e filtros RC.

⚙️ CORPO DE BORBOLETA / MOTOR DE PASSO — TLE7209

• CI robusto, amplamente utilizado em sistemas de borboleta eletrônica e marcha lenta.

• Controla abertura e fechamento do corpo de borboleta, baseado nos sinais do pedal e sensores de rotação.

• Sinais duplos, controle PWM.

---

💨 MULTIDRIVER — ATIC39S2

• Responsável pelos eletroinjetores (bicos).

• São dois CI’s na região direita da placa.

• Cada CI comanda dois bicos injetores.

• Sintoma clássico de defeito: ausência de pulso em dois bicos simultaneamente.

🧯 VENTOINHA / BOMBA — VE651432

• CI de acionamento de cargas de média potência como eletroventilador (alta/baixa) e bomba de combustível.

• Teste: comando no scanner + presença de tensão na saída confirmam funcionamento.

---

🔁 CANISTER — ST9501

• Controle PWM da válvula de cânister.

• Ligado ao CI ATIC39S2 ou separado, com sinal proveniente do processador.

❄️ PARTIDA A FRIO — A2C11827

• CI dedicado para o acionamento do injetor de partida a frio em motores Flex.

• Normalmente associado a falhas como P0480 e falha de partida a frio abaixo de 15°C.

---

📊 TABELA RESUMO — CI’s da ECU SIN32

CI	Função	Localização na Placa
A2233648	Regulador 5V	Canto inferior esquerdo
N650AB	Bobinas / Ignição	Região BOB1 e BOB2
VE651432	Bomba / Ventoinha	Região superior direita
TLE7209	Motor de passo / borboleta	Região CORPO MOTORIZADO
ATIC39S2	Eletroinjetores	Região BICO/ CANISTER / ELETRO
ST9501	Canister	Junto à região dos bicos
A2C11827	Partida a frio	Região PART. FRIA

🛠️ FALHAS MAIS COMUNS

Sintoma	Possível CI Defeituoso	Ação
ECU sem 5V em sensores	A2233648	Verificar entrada de 12V e substituição
Falha de ignição cilindros 1/4	N650AB	Substituir CI e revisar aterramentos
Borboleta sem resposta	TLE7209	Verificar sinais PWM e aterramento
Dois bicos sem pulso	ATIC39S2	Testar CI correspondente e sinais do processador
Bomba não arma	VE651432	Verificar continuidade da trilha até o relé
Falha de partida a frio	A2C11827	Medir tensão no pino de controle

❓FAQ - PERGUNTAS FREQUENTES DOS ALUNOS

1. Dois bicos injetores não disparam. O que pode ser?
Muito comum em defeito de CI ATIC39S2. Cada CI comanda dois bicos. Teste continuidade das trilhas e substitua o CI suspeito.

2. Sem 5V nos sensores de posição e temperatura.
Verifique o regulador A2233648. Sem ele, a ECU não processa nenhum sinal analógico.

3. Veículo com falha intermitente na ignição.
Suspeite do CI N650AB. Oscilações podem vir por solda fria ou curto na bobina.

4. Borboleta travada ou sem resposta ao acelerador.
TLE7209 pode estar com PWM travado. Substitua e regrave a calibração se necessário.

5. ECU sem comando da ventoinha.
Teste VE651432 com comando via scanner. Confirme se há alimentação nos terminais do CI.
