FORD - EEC-IV-6CC

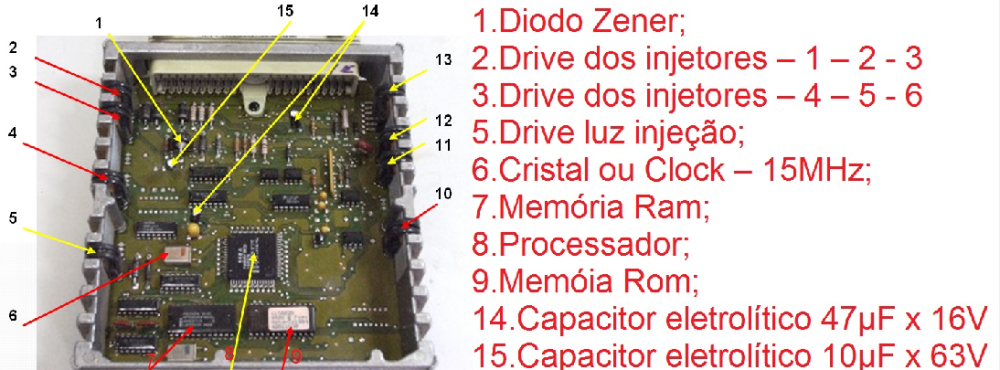

📌 Análise por Componentes (Base na Imagem Numerada)

---

1. Diodo Zener

• Função: proteção contra surtos de tensão reversa.

• Geralmente é a primeira linha de defesa contra picos na linha de 12V.

• Falha comum: zener em curto pode derrubar a linha de alimentação da ECU ou causar queima de fusível no chicote do veículo.

---

2. 3. Drive dos injetores 1–2–3 e 4–5–6

• A ECU possui dois grupos de drivers discretos para os 6 bicos.

• Localizados em pares, responsáveis por chavear os bicos com controle do processador.

• Tipo típico: transistores Darlington ou MOSFETs com proteção interna.

• Falhas comuns:

  • ECU injeta apenas 3 cilindros (meia bancada);

  • Transistor em curto aterra a linha permanentemente;

  • Resistor de base aberto impede acionamento.

---

4. Drive da luz de injeção

• Função: acionar a lâmpada MIL (Malfunction Indicator Light) no painel.

• Pode ser um transistor ou um driver específico.

• Pode queimar e manter a luz acesa mesmo sem falha real ou, ao contrário, impedir a luz de acender em falha real.

---

5. Cristal de Clock – 15 MHz

• Controla o tempo de operação do processador.

• Oscilador de 15MHz.

• Falha no cristal pode causar:

  • ECU sem comunicação com scanner;

  • Reset contínuo;

  • Falha no tempo de injeção e ignição.

---

6. Memória RAM

• Temporária, perde dados com o desligamento da ECU.

• Responsável por armazenar variáveis de operação em tempo real.

• Defeitos nesse CI causam funcionamento aleatório e falhas intermitentes.

---

7. Processador

• Cérebro da unidade.

• Responsável pelo cálculo de tempo de injeção, avanço de ignição e interpretação de sensores.

• Sinais que chegam: MAP, TPS, rotação, temperatura, etc.

• Saídas: bicos, ignição, relé da bomba, ventoinha.

• Falhas: sem pulso nos bicos, ausência de comunicação, reset contínuo.

---

8. Memória ROM (EPROM)

• Armazena o mapa de injeção e ignição (software fixo).

• Pode ser EPROM UV (janela de quartzo) ou OTP.

• Possível realizar reprogramação com chip removível (ex: performance).

---

14. Capacitor Eletrolítico 47μF x 16V

• Filtro de alimentação, desacopla ruídos de alta frequência.

• Umidade e tempo podem causar vazamento, corrosão e perda de capacitância.

• Sintoma comum: ECU “morta” ou oscilando ao ligar.

---

15. Capacitor Eletrolítico 10μF x 63V

• Também ligado à linha de alimentação, porém com maior tolerância de tensão.

• Mesmo cuidado com oxidação e vazamento do eletrolítico.

• Dica: sempre verificar com ESR para confirmar falha.

🧠 Mapa Mental – EEC-IV 6CC

📊 Tabela Resumo – Diagnóstico Rápido

Componente	Função	Falha Típica	Teste / Diagnóstico
Diodo Zener	Proteção	Curto ou aberto	Testar com multímetro em bancada
Cristal 15MHz	Clock do MCU	Sem comunicação	Osciloscópio ou troca por teste
RAM	Memória de operação	Reset ou falha intermitente	Troca comparativa
ROM (EPROM)	Armazena mapas	Mapa corrompido / reprogramar	Leitura / gravação / substituição
Drivers de bicos	Acionamento de injetores	Sem pulso / curto	Osciloscópio ou driver tester
Capacitores	Filtragem	Falha de boot / ruído	Teste ESR e capacitância

---

💡 Dicas Práticas

• Sempre revise os capacitores em toda EEC-IV antiga: substitua por novos de boa qualidade.

• O processador pode continuar funcionando parcialmente, então falhas intermitentes não descartam defeito no MCU.

• Tenha um EPROM funcional reserva para teste rápido.

• Monte uma bancada com carga resistiva simulando os 6 bicos para avaliar todos os drivers ao mesmo tempo.

❓ Perguntas dos Alunos

1. Posso rodar o carro com a EPROM trocada de outra ECU?
Em alguns casos sim, mas a calibração pode não ser compatível. Ideal é gravar a EPROM original com o conteúdo correto do veículo.

2. A ECU pode funcionar mesmo com 1 ou 2 bicos falhando?
Sim, mas o motor ficará com falhas de combustão e má performance. Diagnóstico com lâmpada de teste ou scanner pode ajudar.

3. Como identificar se o cristal de 15MHz está defeituoso?
Se não houver comunicação com o scanner ou reset contínuo da ECU, verifique o sinal oscilatório no cristal com osciloscópio.

4. Capacitores eletrolíticos podem ser trocados por cerâmicos?
Não. Cada tipo tem função e comportamento diferentes. Use eletrolíticos de qualidade com mesma tensão ou maior.
