FORD - EEC-V - Zetec 2.0 16v / 60 pinos

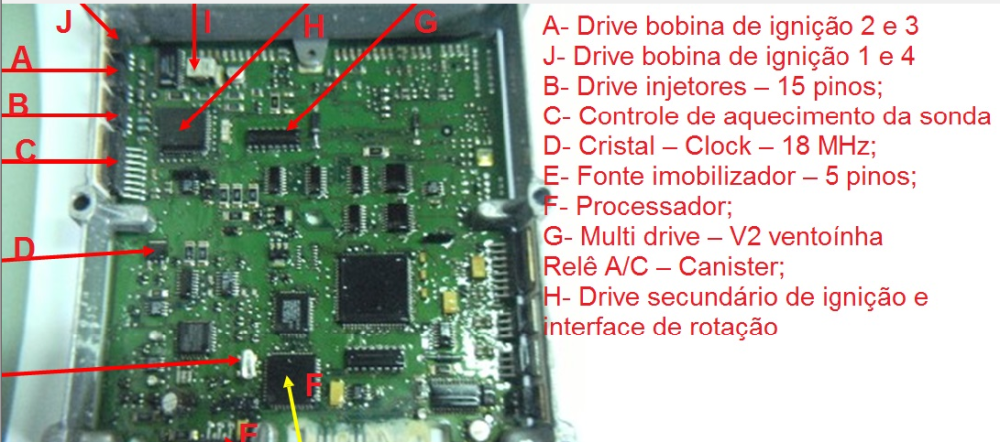

🧠 Setor de Controle e Processamento

F - Processador principal
Esse é o coração da ECU, responsável pela execução das estratégias de controle da injeção eletrônica, ignição, controle de marcha lenta e sensores. Nele são recebidos os dados dos sensores e são gerados os sinais para os atuadores. Deve-se observar se há sinal de clock, alimentação e reset em bancada durante diagnóstico.

D - Cristal de clock – 18 MHz
O cristal fornece a frequência base para o processador operar. Em caso de falha, o processador não inicia, o que resulta em ECU morta. Testar o clock com osciloscópio em bancada.

---

🔌 Setor de Ignição

A - Driver da bobina de ignição dos cilindros 2 e 3
J - Driver da bobina de ignição dos cilindros 1 e 4
Esses dois drivers controlam as bobinas do tipo dupla faísca (waste spark). As saídas desses drivers vão diretamente para os pinos das bobinas. Testes com lâmpada de teste e osciloscópio são fundamentais para checar integridade do driver.

H - Driver secundário de ignição + interface de rotação
Este CI é responsável por intermediar os sinais do sensor de rotação (analógico e digital) e também reforçar os pulsos de ignição. Uma falha nesse circuito pode causar ausência de centelha mesmo com o processador funcionando.

---

🧪 Sinal de Rotação

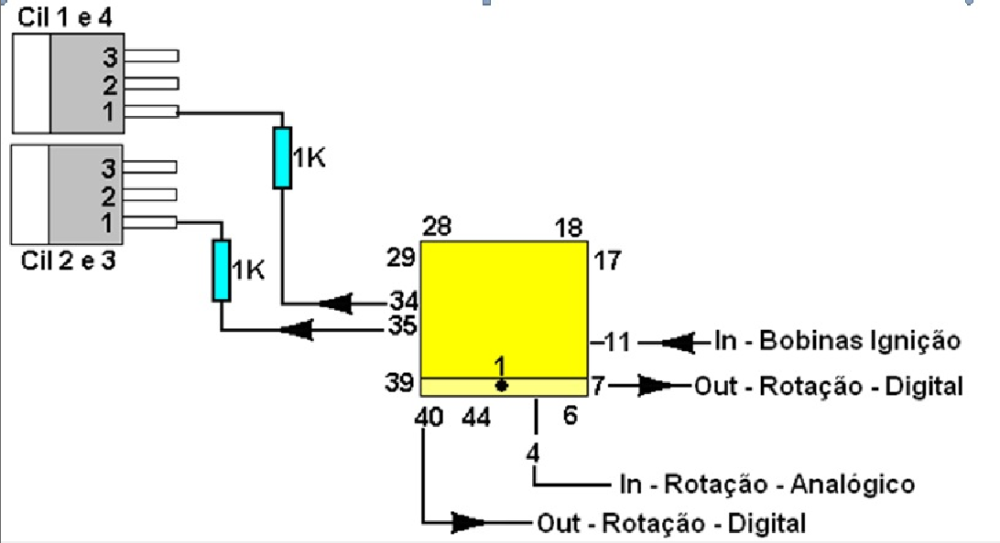

O CI destacado no diagrama (amarelo) recebe o sinal do sensor de rotação, converte e entrega ao processador via dois canais:

• Analógico (pino 4);

• Digital (pinos 6 e 7).
  Também fornece retorno digital (pino 7) para o sistema. É vital verificar os resistores de pull-up de 1K e a integridade da linha de sinal do sensor ao CI.

---

🚗 Setor de Injeção

B - Driver dos injetores
CI de 15 pinos responsável pelo acionamento dos bicos injetores. Cada saída é conectada a um injetor específico. Falhas internas resultam em ausência de pulso nos bicos. Substituição do CI ou jumper externo são possíveis soluções.

---

🌡️ Controle da Sonda Lambda

C - Controle do aquecimento da sonda lambda
Esse circuito é acionado logo após a partida para manter a sonda em funcionamento na faixa ideal. É uma das principais causas de ECU aquecendo ou consumo excessivo, quando em curto.

---

🔐 Imobilizador

E - Fonte do imobilizador – CI de 5 pinos
Responsável por alimentar o circuito de imobilizador e decodificação de chave. Se não estiver funcionando corretamente, impede o pulso nos injetores e ignição. Em casos de defeito, pode ser necessário regravar ou substituir esse componente.

---

🌬️ Ventoinha, Relé do A/C e Canister

G - Multi drive: V2 ventoinha, relé A/C, válvula canister
Este CI é utilizado para comandar múltiplas saídas com diferentes cargas. Muito comum falhar na saída da ventoinha, o que pode causar superaquecimento do motor. Diagnóstico deve incluir testes de acionamento com simuladores ou diretamente no CI.

⚠️ Dicas de Diagnóstico:

• Sempre teste o cristal de 18 MHz com osciloscópio antes de trocar o processador.

• Verifique a presença de alimentação de 5V nos CIs de drivers e interface de rotação.

• A ausência de pulso em bicos ou bobinas, com todos sensores alimentados, pode indicar falha no imobilizador.

• Verifique os resistores de 1K nas linhas de bobinas. Em curto, derrubam o CI.

• Teste a saída digital de rotação no pino 7 do CI de interface. Se não houver oscilação, o processador não gera centelha.

🧩 Mapa Mental do Sistema de Injeção EEC-V Zetec 60 Pinos:

• Entrada de Sinais: TPS, MAP, temperatura, rotação (analógico e digital)

• Processamento: Processador central (clock 18 MHz, memória interna)

• Saídas: Bicos, bobinas, relés, ventoinha, aquecimento sonda

• Segurança: Imobilizador e fonte dedicada

• Interface de rotação: CI dedicado para leitura e saída digital

• Drivers principais: 2 de bobina, 1 de bicos, 1 para relés/atuadores

📊 Tabela de Componentes e Funções

Componente	Função	Defeitos comuns	Solução
Cristal 18 MHz	Clock do processador	ECU morta	Substituir cristal
Driver bobina A/J	Acionamento cilindros 1-4 e 2-3	Falta de centelha	Troca ou jumper externo
Driver injetores B	Pulso dos bicos	ECU injeta só 2 bicos ou nenhum	Troca CI ou jumper
Interface rotação H	Interpretação do sensor	Sem pulso de rotação	Reparo no CI
Multi Drive G	Ventoinha, A/C, Canister	ECU esquenta, falha no rele	Substituir CI
Imobilizador E	Segurança / liberação	ECU sem pulso mesmo com alimentação
