FORD - EEC-V - Zetec 1.4 16V / 60 pinos

🧠 Arquitetura Geral da ECU

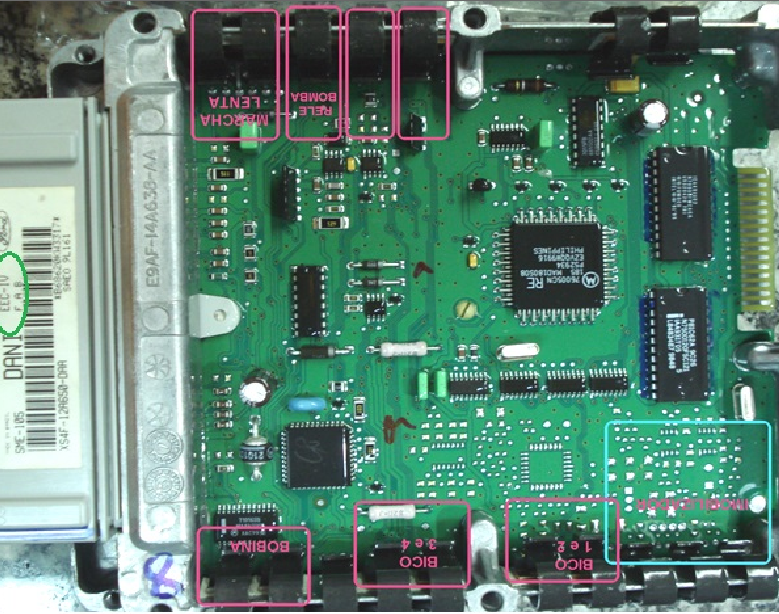

Conforme mostrado na imagem da placa, a EEC-V do Zetec 1.4 16V tem a seguinte organização funcional:

Região da Placa	Função
Superior esquerda	Regulador de 5V e circuito de entrada de alimentação
Região central esquerda	Relé da bomba, controle do eletroventilador, canister
Inferior esquerda	Drivers de bobina 1 e 2
Inferior centro-direita	Drivers dos injetores
Superior centro-direita	Processador, memória e cristal de clock
Centro superior	CI de controle de rotação e ignição

⚙️ Setores e Componentes

🟢 1. Regulador de 5V

• Localizado no topo da placa, componente responsável por alimentar os circuitos lógicos.

• Deve fornecer tensão estável de +5V com a ECU alimentada.

• Falha nesse setor causa ausência de comunicação, reset contínuo ou comportamento errático.

---

🔴 2. Controle de Ignição – Bobinas

• A ECU aciona 2 bobinas (canais 1 e 2), controlando os pares de cilindros 1-4 e 2-3.

• Os drivers ficam ao lado do conector, em posição inferior.

• O circuito possui resistores de 1KΩ ligados aos pinos de entrada do CI de rotação (vide diagrama).

Diagnóstico rápido:

• Ausência de centelha em ambos os pares → verificar sinal de base nos drivers e CI de rotação.

• Centelha fraca → transistores fatigados.

---

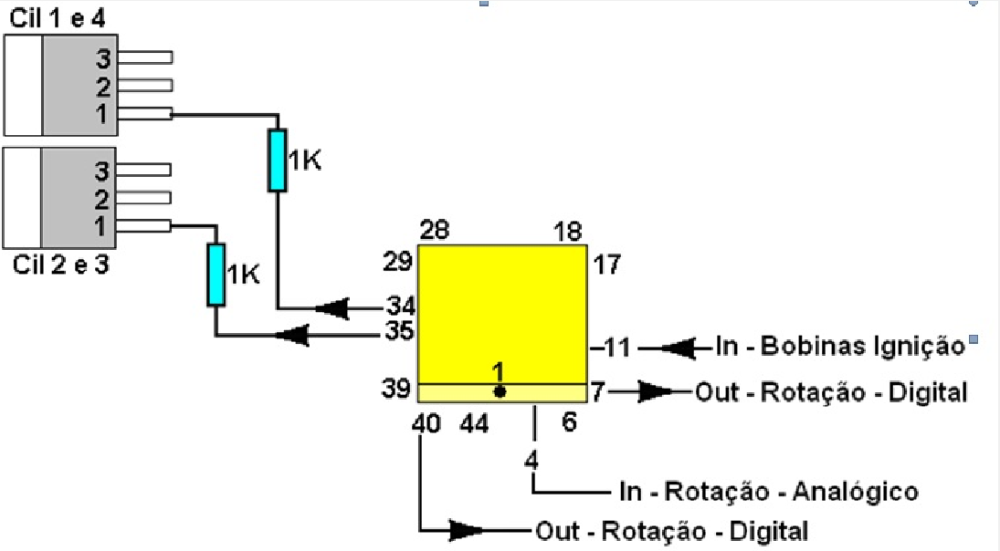

🟡 3. CI de ROTAÇÃO – (Diagrama com Pinagem)

“Esse é o componente chave no controle de rotação e ignição da ECU.”

• O CI recebe entrada analógica do sensor CKP e gera saída digital para o processador.

• Também recebe feedback das bobinas, permitindo o sincronismo correto.

Principais pinos:

Pino	Função
6	Entrada analógica de rotação
7	Saída digital de rotação 1
29	Entrada do feedback da bobina
11	Entrada do sinal de bobina de ignição
44	Saída digital de rotação 2 (redundância)

Falha típica:

• Sem pulso de rotação → ECU não ativa bomba, nem injeção/ignição.

• Verificar entrada no pino 6 (CKP) e saída no pino 7/44 com osciloscópio.

---

🟠 4. Injetores

• A ECU possui drivers individuais para os quatro bicos injetores.

• Localizados na parte inferior direita da placa.

• Sinais de saída mapeados diretamente para os conectores.

• Controle é sequencial, e os pulsos devem aparecer com motor girando ou simulação CKP.

---

🔵 5. Relé da Bomba / Ventoinha / Canister

• Esses circuitos ficam agrupados na parte superior esquerda da ECU.

• São acionados por transistores ou pequenos CI’s de driver.

• Os sinais são de 12V e podem ser monitorados diretamente nos conectores.

🧠 Mapa Mental – EEC-V Zetec 1.4 16V

📊 Tabela de Diagnóstico Rápido

Sintoma	Possível Causa	Solução Sugerida
ECU sem comunicação	Regulador 5V	Medir tensão no CI principal
Sem rotação no scanner	CI de rotação sem sinal	Verificar entrada (pino 6) e saída (7/44)
Bomba não aciona	Falta de rotação ou CI queimado	Testar sinal no pino da bomba
Sem pulso de injeção	Processador não recebe rotação	Confirmar sinal do sensor CKP
Sem centelha	Driver ou CI de rotação	Medir base dos transistores de bobina

❓ FAQ – Perguntas dos Alunos

1. O CI de rotação pode ser substituído?
Sim, mas requer habilidade em solda fina e CI compatível. É comum precisar retirar de uma sucata funcional.

2. A ECU pode operar com falha em um dos canais de ignição?
Pode, mas causará falha de combustão em metade do motor. Ideal é testar cada driver separadamente.

3. É possível simular o sensor CKP para testes?
Sim. Use gerador de sinal ou simulador de rotação para ativar os circuitos da ECU em bancada.

4. A queda de tensão no regulador causa falha de partida?
Sim. Valores abaixo de 4,8V já comprometem a leitura dos sensores e o acionamento do processador.
