FORD - EEC-V - F250 V8 / 104 pinos

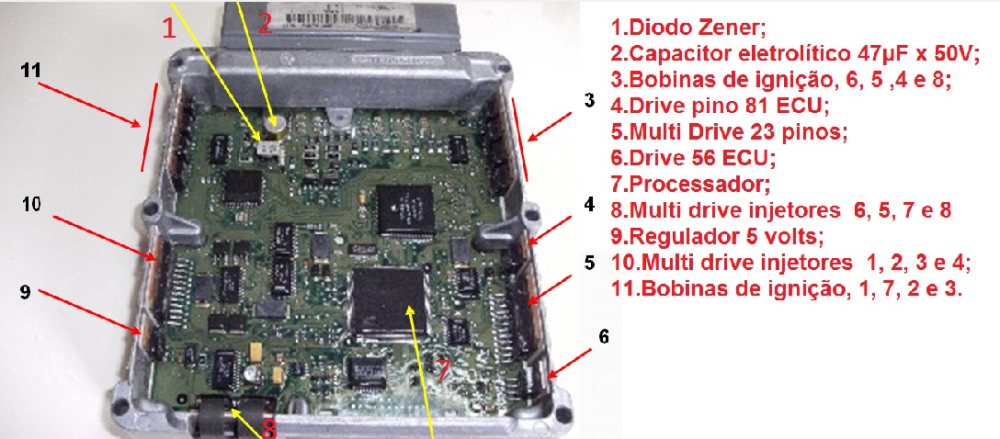

🧩 Componentes Identificados – Visão Geral

Na imagem principal, temos:

Nº	Componente Identificado	Função
1	Diodo Zener	Proteção da alimentação
2	Capacitor eletrolítico 47μF x 50V	Filtro de alimentação
3	Drivers das bobinas de ignição 6, 5, 4 e 8	Acionamento individual das bobinas
4	Driver do pino 81 da ECU	Pode ser controle de carga, relé ou injeção
5	Multi-driver de 23 pinos	CI de acionamento de bobinas ou injetores em blocos
6	Driver ligado ao pino 56 da ECU	Usado para atuadores, relé ou bicos
7	Processador principal	Cérebro da ECU
8	Multi-drive para injetores 6, 5, 7 e 8	Driver agrupado de bicos
9	Regulador de 5V	Fonte lógica da ECU
10	Multi-drive para injetores 1, 2, 3 e 4	Controle dos bicos restantes
11	Drivers das bobinas 1, 2, 3 e 7	Controle final da ignição

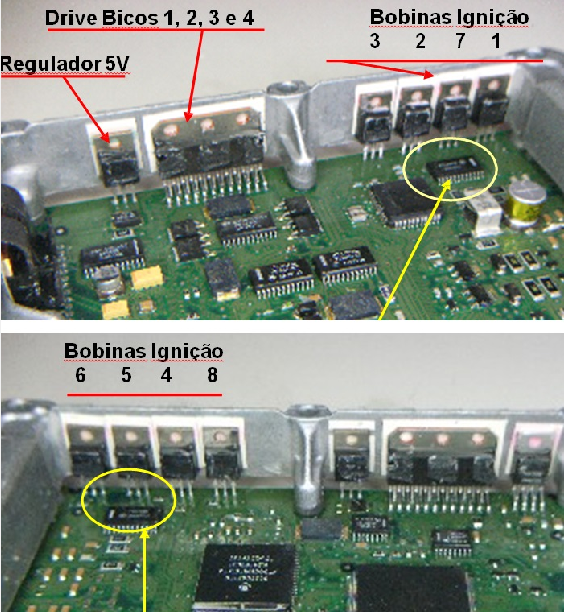

🔥 Drivers de Ignição – Bobinas 1 a 8

• Localizados nos dois blocos laterais superiores, com dissipadores.

• Controlam individualmente cada cilindro do V8.

• A base dos FETs é controlada pelo processador, passando por CI intermediário.

Falhas comuns:

• Sem centelha em 1 ou mais cilindros → verificar driver correspondente.

• Todos os cilindros de um lado sem ignição → checar alimentação e base do CI.

💧 Drivers de Bicos Injetores – Injeção Sequencial

• A ECU possui dois Multi-drivers:

  • Um para os bicos 1 a 4.

  • Outro para os bicos 5 a 8.

• Esses drivers recebem sinal lógico direto do processador.

• As saídas são ligadas ao chicote através de resistores e proteção zener.

Dicas de diagnóstico:

• Falha de alimentação → ECU sem injeção parcial.

• Driver com canal em curto → bico injetando continuamente.

• Bico sem pulso → testagem com lâmpada de teste no conector.

⚡ Regulador de 5V

• Localizado próximo ao centro da placa.

• Fornece alimentação estável aos CIs lógicos e sensores.

• Deve apresentar 5V fixos entre entrada e saída.

Problemas:

• Queda para 3,5V → ECU instável.

• Sem saída → ECU “morta”, sem comunicação e sem pulso nos atuadores.

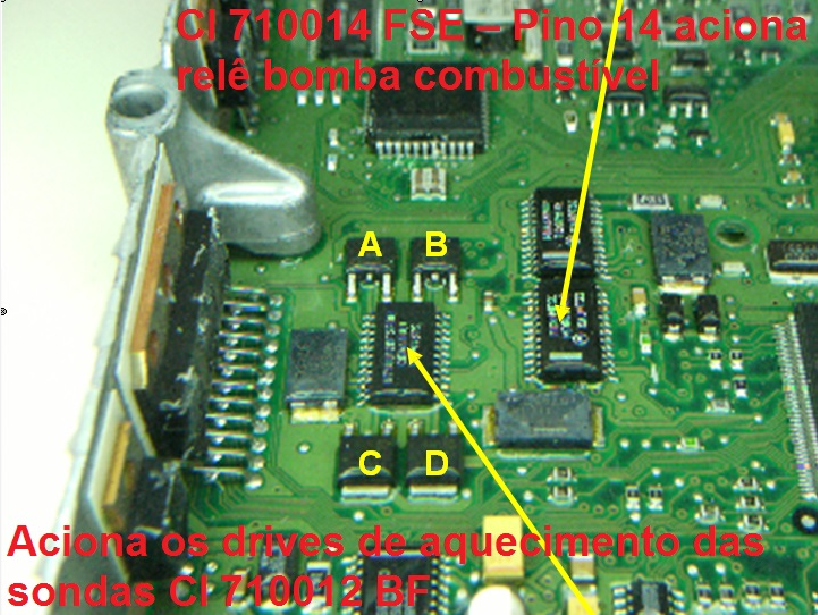

🚦 Relé da Bomba – CI 710013 FSE

• CI com pino 14 responsável por acionar o relé da bomba de combustível.

• Ao ligar a ignição, envia um pulso de 2 segundos, e mantém após leitura do sensor CKP.

Teste prático:

• Verificar 12V no relé após chave ligada.

• Se não acionar, medir sinal no pino 14 do CI 710013.

• Substituir o CI caso falha de controle seja confirmada.

🌡️ Controle de Aquecimento das Sondas Lambda – CI 710012 BF

• Responsável pelo controle dos resistores de aquecimento das sondas.

• Evita leitura incorreta de mistura em partidas a frio.

Falhas:

• ECU sem loop fechado → CI não aciona o aquecimento.

• Testar presença de pulso ou 12V contínuo nos fios do aquecedor.

🧠 Mapa Mental – ECU Ford EEC-V – F250 V8

📊 Tabela de Diagnóstico Rápido

Sintoma	Possível Causa	Solução Sugerida
Sem injeção em parte dos cilindros	Driver Multi 10 ou 8 com defeito	Testar com lâmpada / Osciloscópio
Bico travado injetando	Canal em curto	Medir corrente de saída / trocar CI
Bobina sem centelha	Driver queimado ou sinal ausente	Verificar driver individual
Bomba não aciona	Falha no CI 710013 ou sinal CKP	Verificar pino 14 do CI
ECU sem comunicação	Regulador 5V falhando	Verificar 5V e clock do processador

❓ FAQ – Perguntas dos Alunos

1. Os drivers de bico são substituíveis por equivalentes?
Sim, desde que mantenha corrente e tensão compatíveis.

2. A ECU pode ser testada fora do carro?
Sim, em bancada com simulação de sinais como CKP e alimentação dos sensores.

3. É possível identificar falha em um driver de ignição sem desmontar?
Sim, com osciloscópio ou lâmpada de teste em cada saída de bobina.

4. O CI da bomba pode queimar sozinho?
Geralmente não. Queima por curto no relé ou chicote. Sempre testar o periférico antes de substituir o CI.
