Siemens Sirius 3132

📊 Tabela Resumo de CIs e Funções

CI / Componente	Função	Posição (Letra ou Região)
Infineon (A)	Processador	A
29F200	EPROM	N
ST95040	EEPROM Immo	T
L4947	Regulador de 5V	D
MC33186	Motor borboleta	B
TY94084FB	Driver bicos/canister	E
20CL36	Transistores bobina	G / H
CI de relés	Rele principal/eletros	C
Comparador	Conversor sinal	R

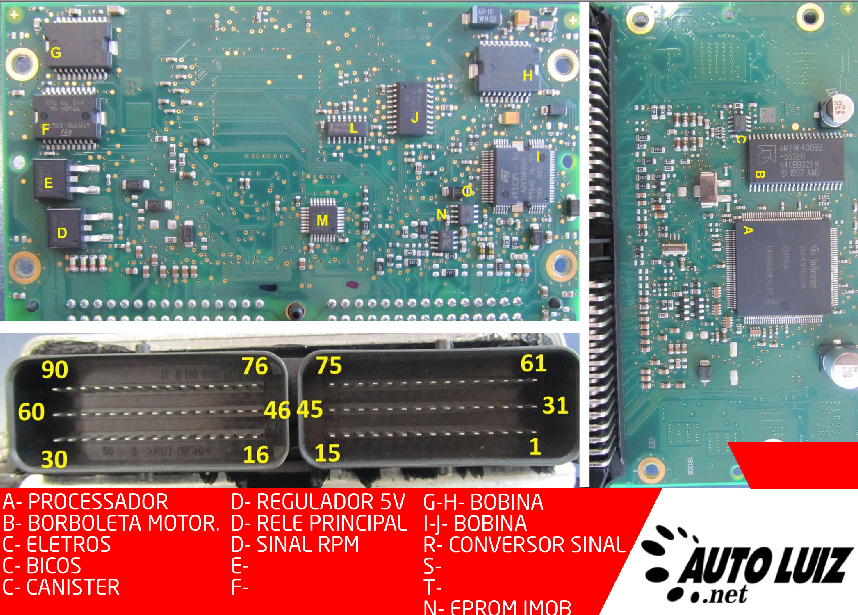

ACIMA TEMOS UMA COMPARAÇÃO COM A PLACA DA SIRIUS 3132 E 3134, QUE SAO MUITO MUITO SEMELHANTES

🧩 Mapeamento de Componentes – Sirius 3132

Função	Componente ou Região
Processador	Idêntico ao da 3134
EPROM Injeção	29F200
EEPROM (IMMO)	ST95040
Regulador de 5V	Próximo à EEPROM – L4947
Bobinas	Duas saídas com transistores discretos (TIP ou CL)
Motor de borboleta	MC33186
Bicos	CI TY94084FB
Canister	Compartilhado com bicos
Relé Principal	CI ou driver individual (verificar sinal no pino 86)
Eletroventilador	Mesmo CI dos bicos/canister

🛠️ Defeitos Comuns nas Sirius 3132 / 3134

Componente	Sintoma	Causa Provável	Solução
Bobinas (20CL36)	Sem centelha	Curto ou sobrecarga no primário	Substituição do transistor
Borboleta motorizada	Motor travado ou sem acionamento	CI MC33186 em curto	Troca por CI novo e revisão de aterramentos
Regulador de 5V	Ausência de alimentação de sensores	L4947 ou trilhas rompidas	Troca do CI e revisão de vias da placa
Bicos injetores	Sem pulso ou abertos direto	TY94084FB queimado	Substituição
Falta de comunicação com scanner	Problema na linha K	Trilha rompida, CI conversor danificado	Testar continuidade e substituir CI
Imobilizador não libera partida	EEPROM corrompida	Falha de gravação ou umidade	Regravar ou substituir PSOP

🧭 Testes em Bancada

• Verificar 5V no pino do sensor de TPS e sensor MAP.

• Testar pulso dos bicos com lâmpada de teste com LED.

• Verificar aterramentos na ECU (entre pinos 40, 60 e 80).

• Confirmar se o CI de borboleta está alimentado e se há PWM na linha do motor.

---

💡 Dicas Profundas

• Os CI's TY94084FB são altamente sensíveis a curto nos bicos.

• Falhas de alimentação de 5V podem ser intermitentes por microtrincas nas trilhas do regulador até os sensores.

• A substituição dos transistores 20CL36 pode ser feita por equivalentes como IRFIZ44N, com adequações de dissipador.

• A memória 29F200 pode ser reprogramada via OBD com equipamentos adequados.

---

🧠 Mapa Mental – ECU Sirius 313x

• 🧩 Processador → Interface com sensores, EEPROM e EPROM

• ⚡ Ignição → Bobinas via transistores (20CL36 ou IRF)

• 💧 Injeção → Bicos via CI TY94084FB

• 🌡️ Sensores → Alimentação via regulador de 5V

• 🚗 Motor de borboleta → Controlado via MC33186

• 🚨 Relé principal e bomba → Controlados por CI compartilhado

• 🧬 Imobilizador → ST95040

• 🔍 Diagnóstico → Linha K
