S3000

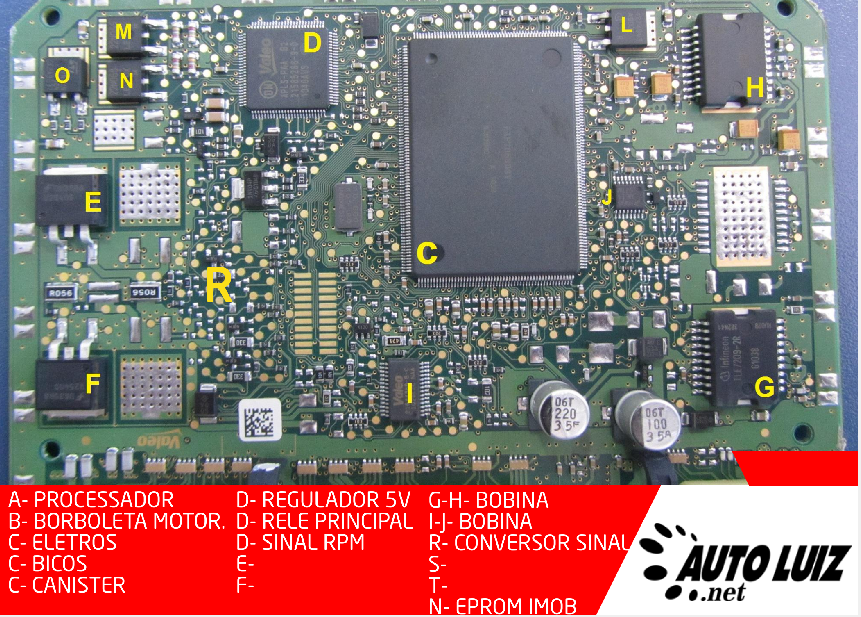

🔍 MAPEAMENTO :

Letra	Função
A	Processador principal
B	Borboleta motorizada
C	Bicos injetores
D	Relé principal e sinal RPM
E	Eletroventiladores
F	Canister
G-H	Bobina de ignição
I-J	Bobina (2º canal ou ignição secundária)
K	—
L	EEPROM / Imobilizador
M-N-O	Capacitores e CI de alimentação / PWM
R	Conversores de sinal e interface

🛠️ CI’s PARA REPOSIÇÃO

CI	Função	Posição Aproximada
ATIC39S2	Controle de bicos	Região C
TLE7209	Borboleta eletrônica	Região B
VB025SP	Bobina de ignição	Regiões G/H/I/J
ST9501	Canister	Região F
95640 / 95160	EEPROM / Immo	Região L
VE651432	Bomba ou ventoinha	Região E
MC33186DH	Borboleta (alternativo)	Região B
5V Reg: A2233648	Regulador 5V para sensores	Região próxima de M/N

🧩 DETALHAMENTO TÉCNICO DOS SETORES

🧠 A — PROCESSADOR PRINCIPAL

• Gerencia todos os sinais da ECU.

• Comunica-se com EEPROM, CI de ignição, bicos, sensores e atuadores.

• Trabalha com alimentação de 3.3V ou 5V (regulada).

---

🌀 B — BORBOLETA MOTORIZADA

• Controlada por CI tipo TLE7209 ou MC33186.

• Recebe comandos diretos do processador.

• Sinais de retorno de posição são tratados pelo conversor de sinal (R).

💥 C — BICOS INJETORES

• Controlados por CI's como ATIC39S2 ou similares.

• Conectados ao processador com sinal PWM negativo.

• Falhas comuns: ausência de pulso em pares de bicos.

---

⚙️ D — RELÉ PRINCIPAL E SINAL DE ROTAÇÃO (RPM)

• Acionamento da alimentação principal via relé.

• Sinal de rotação pode vir direto do sensor ou via amplificador.

🌬️ E — ELETROVENTILADORES

• Controlados por drivers como BTS óu VND de médio porte.

• Recebem alimentação direta da linha 12V pós-relé.

---

🔁 F — CANISTER

• Controle PWM via transistor ou CI dedicado (ST9501).

• Verificar sinal via scanner e osciloscópio em baixa rotação.

🔌 G / H / I / J — BOBINAS DE IGNIÇÃO

• CI duplo de ignição (ex: VB025SP ou N650AB).

• Cada canal controla 1 ou 2 cilindros.

• Atenção às trilhas de resistor de pull-down.

---

🔐 L — EEPROM / IMOBILIZADOR

• EEPROM do tipo 95160, 95640, 25020 etc.

• Armazena código de imobilizador.

• Comunica com processador via barramento SPI.

---

🔄 R — CONVERSOR DE SINAL

• Recebe sinais de sensores analógicos (TPS, MAP, Temp).

• Pode conter amplificadores operacionais ou multiplexadores.

🔧 DEFEITOS COMUNS E SINTOMAS

Sintoma	Possível Causa	Região	Ação
ECU não liga	Relé principal queimado	D	Teste continuidade
Sem pulso de bico 1/4	ATIC39S2	C	Substituir CI
Borboleta sem movimento	TLE7209 / MC33186	B	Medir PWM, substituir
Bomba não aciona	Driver VE651432	E	Verificar alimentação
Falha de ignição 2/3	VB025SP	I/J	Medir sinal de controle

❓PERGUNTAS FREQUENTES

1. ECU aciona a bomba mas não injeta?
Verifique o CI ATIC39S2 na região C. Pode estar com dois canais queimados.

2. Borboleta responde no scanner mas não abre no motor?
Pode ser falha no CI TLE7209 ou MC33186. Teste sinais PWM e substitua.

3. Scanner não acessa a ECU?
Suspeita de falha no regulador 5V, EEPROM com erro de checksum ou falha de alimentação no processador.

4. Um cilindro falha na ignição?
Teste o CI VB025SP e resistores de base. Sinais devem vir limpos do processador.

5. Canister preso aberto gerando código P0443?
Driver ST9501 pode estar travado. Substituir por equivalente compatível.
