🔎 Diagnóstico do Sistema de Ignição – Etapa por Etapa

1. Geração do Sinal de Ignição pelo Processador

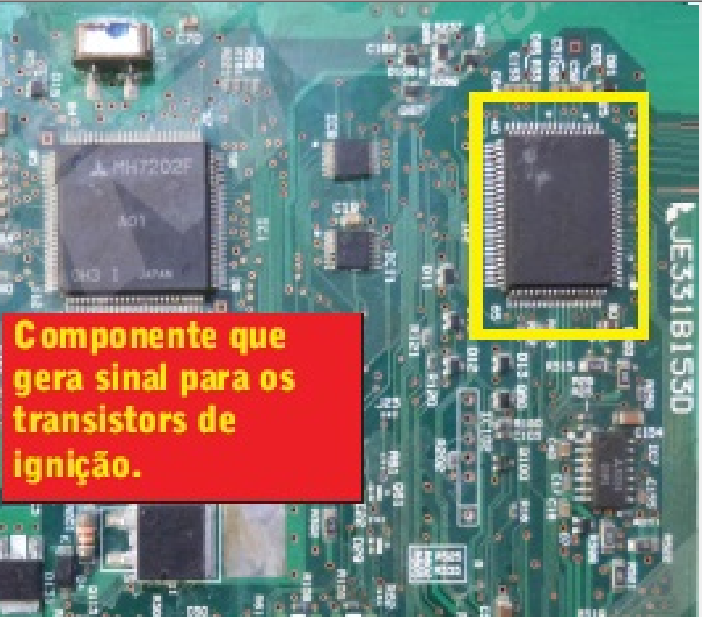

Na imagem destacada em vermelho com a legenda “Componente que gera sinal para os transistores de ignição”, vemos o microcontrolador principal (marcado em amarelo) responsável por enviar o sinal lógico que será processado para acionar as bobinas. Este sinal ainda não possui corrente suficiente para ativar diretamente os transistores de potência.

2. Inversão e Amplificação do Sinal

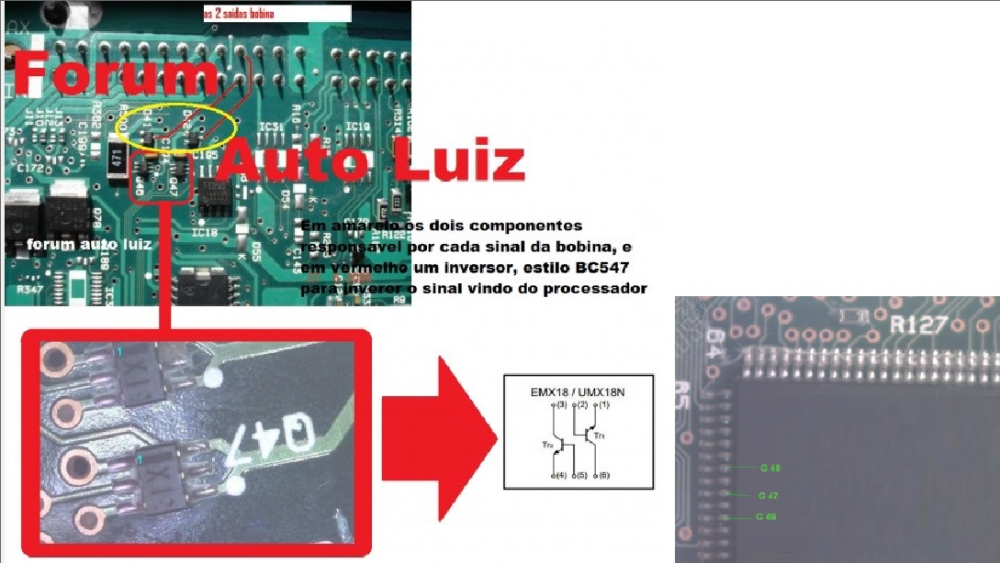

Como demonstrado na imagem da esquerda (com o destaque para o CI EMX18 / UMX18N), os sinais vindos do processador passam por um pequeno CI inversor, de 6 pinos, que trabalha em conjunto com um transistor NPN estilo BC547. A função deste conjunto é inverter e reforçar o sinal, garantindo que ele esteja na forma adequada para polarizar a base dos transistores finais de ignição.

• Esse inversor é essencial, pois sem ele o transistor final (TIP) não abre corretamente e a bobina não recebe o aterramento necessário para gerar centelha.

3. Estágio Final – Transistores de Potência

No detalhe da imagem com os dois transistores (Q123 e Q124, modelo EMX18 ou equivalentes), temos o estágio final de acionamento. Esses transistores são os responsáveis diretos por conectar a bobina ao terra no momento certo, controlando a geração de faísca.

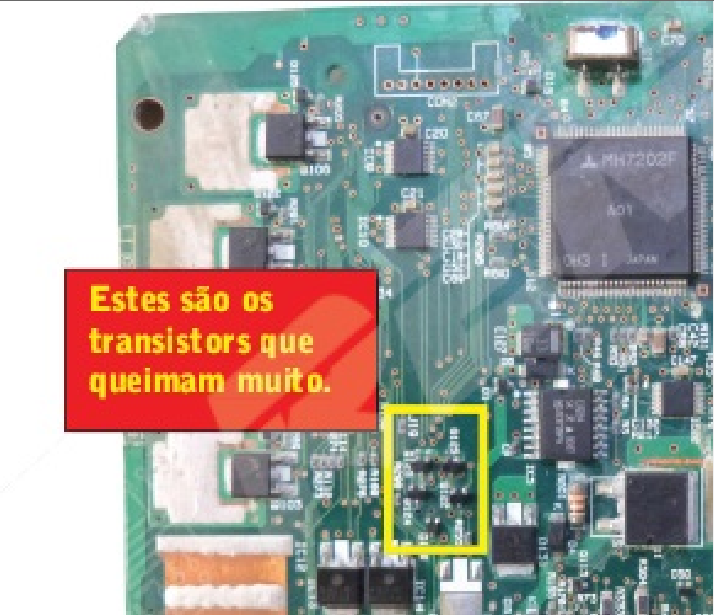

• Estes componentes são os mais suscetíveis a falhas por aquecimento ou sobrecarga elétrica.

• Caso haja falha em um desses transistores, o sintoma mais comum será ausência de centelha em dois cilindros.

⚙️ Diagrama Elétrico – Esquema da Bobina

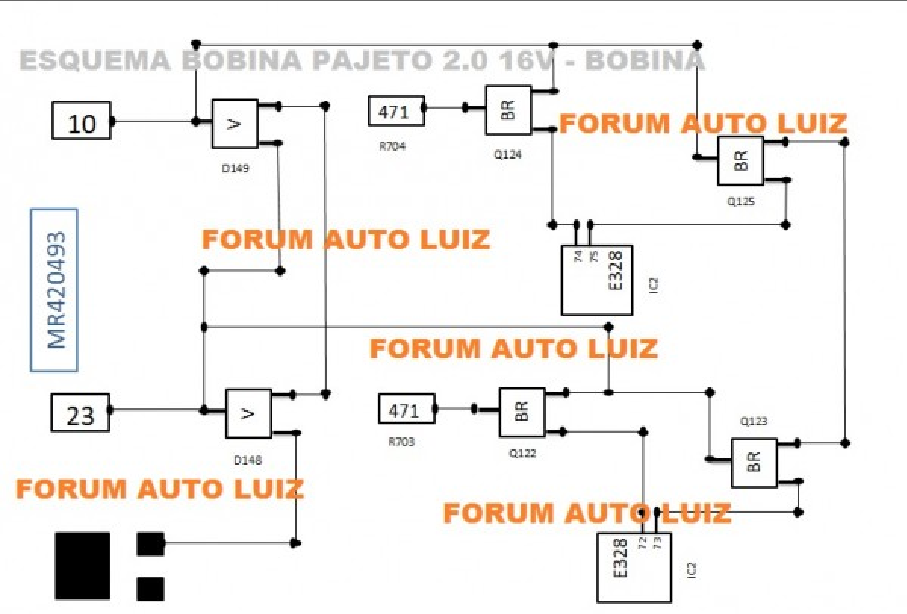

O esquema elétrico da bobina, representado na imagem "ESQUEMA BOBINA PAJERO", mostra a ligação entre os pinos 10 e 23 da ECU com os transistores e resistores de base (471 ohms). A presença dos diodos de proteção (D148, D149) reforça a segurança contra picos de tensão no circuito de ignição.

• O resistor de 471Ω na base limita a corrente para o transistor.

• O CI BR atua como buffer, protegendo os transistores finais.

---

🔧 Dicas de Reparação

📍Dica 1 – Falha Intermitente de Ignição

Em casos de falha em dois cilindros, comece testando os dois transistores finais com multímetro na escala de diodo. Compare os dois lados e veja se algum está em curto entre coletor e emissor.

📍Dica 2 – Falha de Sinal

Se não há sinal nas bases dos transistores, é necessário verificar o inversor (BC547 ou equivalente) e o CI de inversão (EMX18/UMX18N).

📍Dica 3 – Falha por Solda Fria

É comum a solda dos transistores trincar com o tempo. Um simples retrabalho pode restaurar a função, especialmente se os componentes ainda estiverem operacionais.

🛠️ Componentes para Reposição

Componente	Função
Processador	Geração do sinal de ignição
EMX18 / UMX18N	Inversor de sinal do processador
BC547	Transistor auxiliar para polarização
EMX18 / EMX22	Transistores finais de ignição (Q123/Q124)
R704 / R703 (471Ω)	Resistores limitadores de base
D148 / D149	Diodos de proteção

📋 Tabela Resumo

Item	Descrição Técnica	Posição na Placa
Sinal de ignição	Gerado no processador	Região amarela
Inversor de sinal	EMX18 + BC547	Região vermelha
Transistor final	EMX18 ou EMX22	Próximo ao conector
Falhas comuns	Curto, solda fria, ausência de sinal	Diagnóstico em bancada
