AGRALE Bosch EDC16C8 - Marrua e Bus

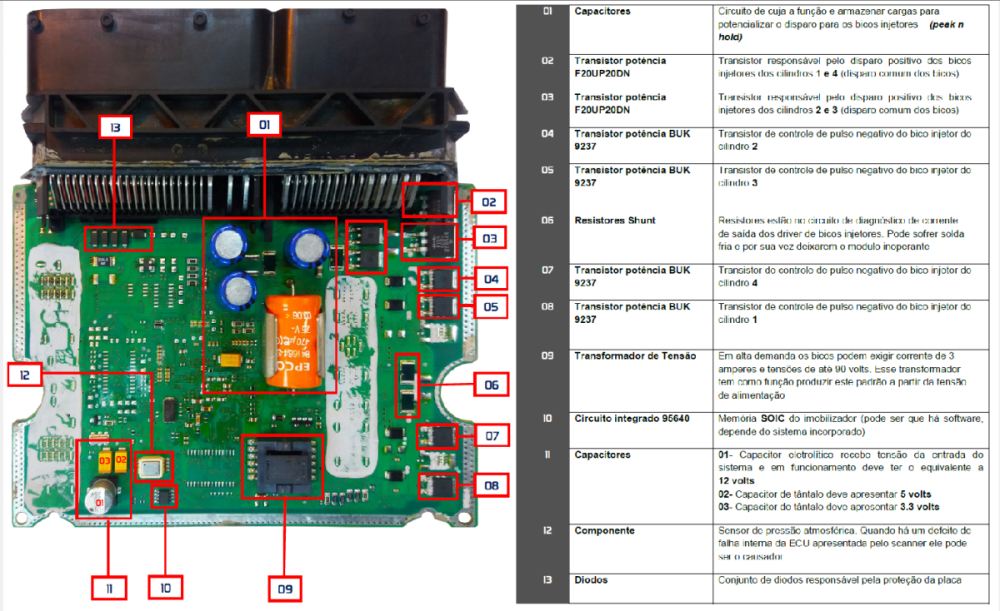

Mapa dos Drives Frente >> EDC16C8 MAPAS.png

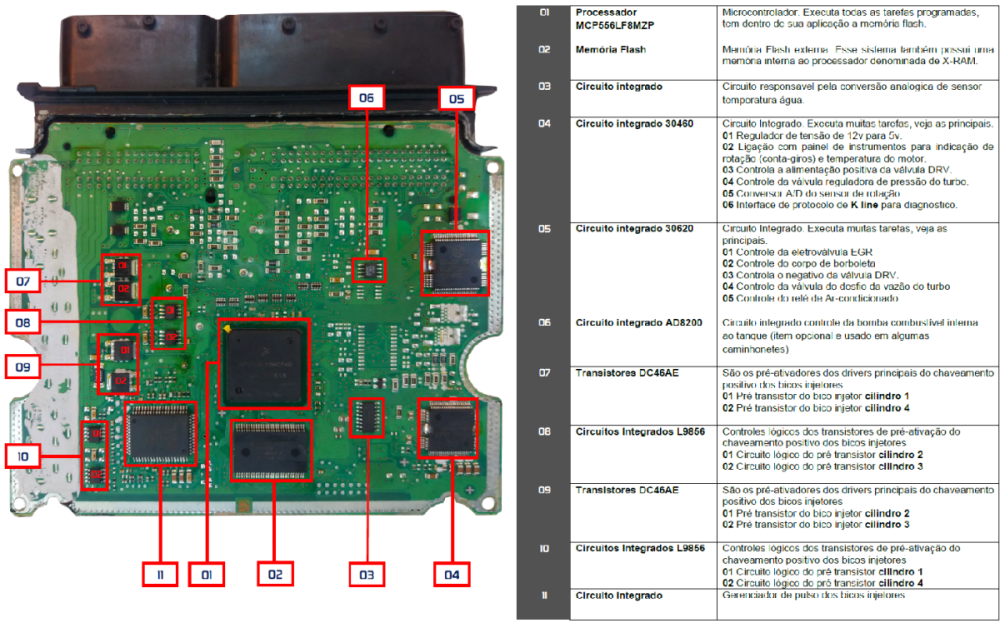

Mapa dos Drives Verso >> EDC16C8 VERSO.png

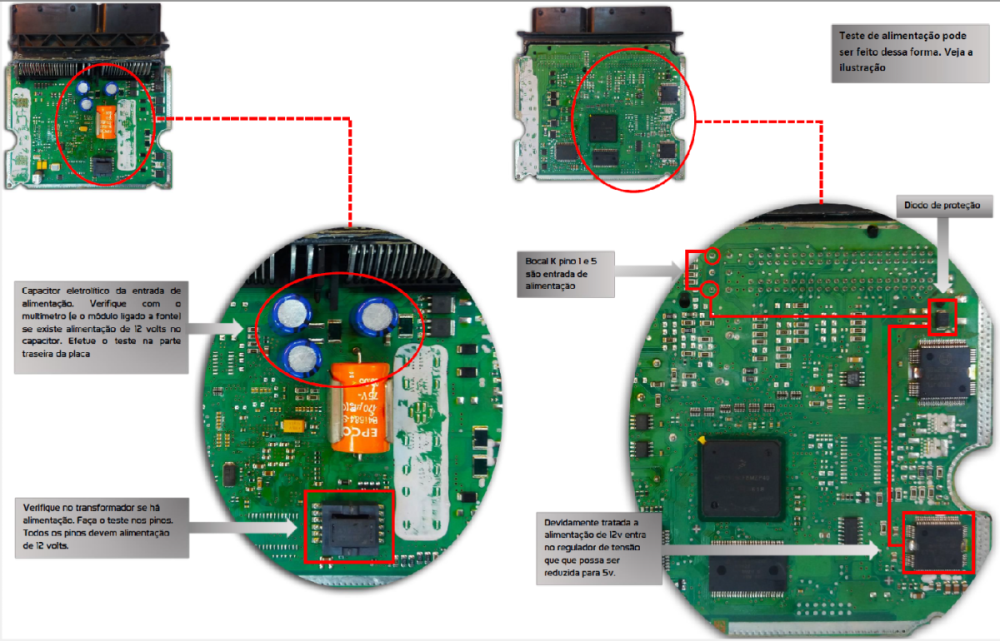

Dica do Dia - Alimentações da Ecu EDC16C8 ALIMENTACAO.png

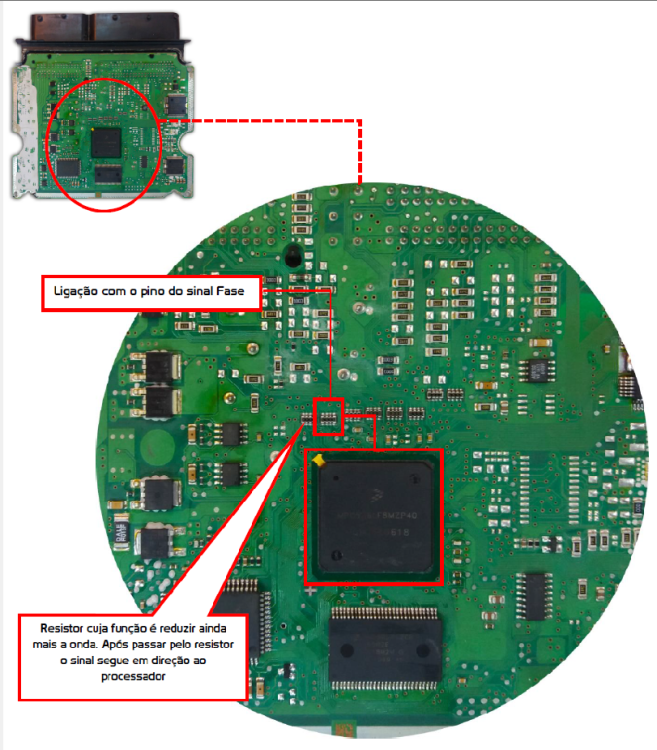

Dica do Dia - Sensor de Fase EDC16C8 FASE.png

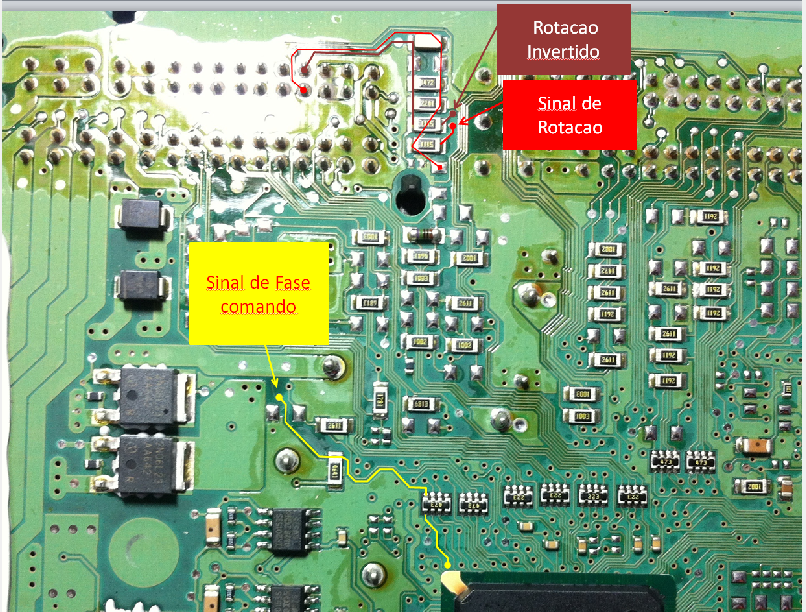

Dica do Dia - Sensor de Rotação / Trilhas EDC16C8 ROTACAO trilhas.png

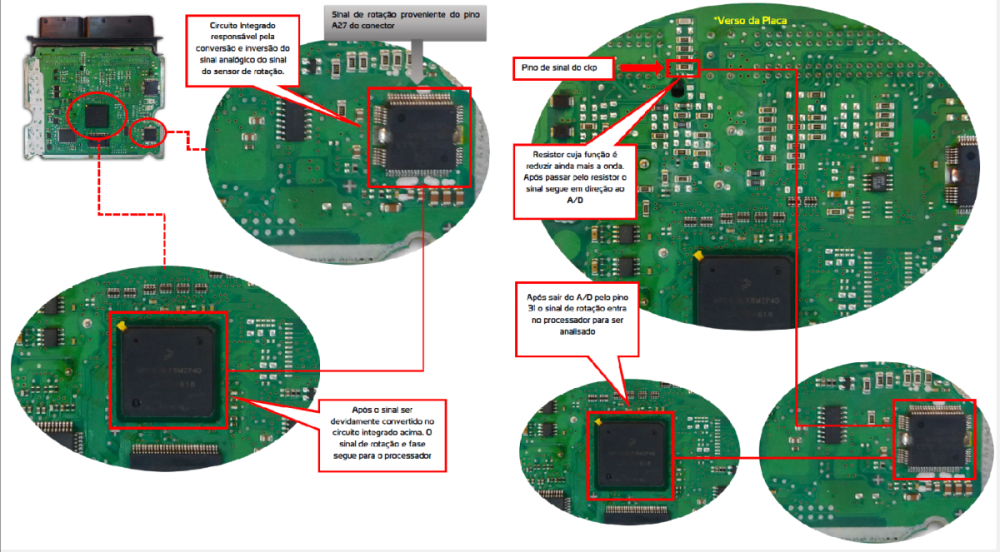

Dica do Dia - Sensor de Rotação EDC16C8 ROTACAO.png

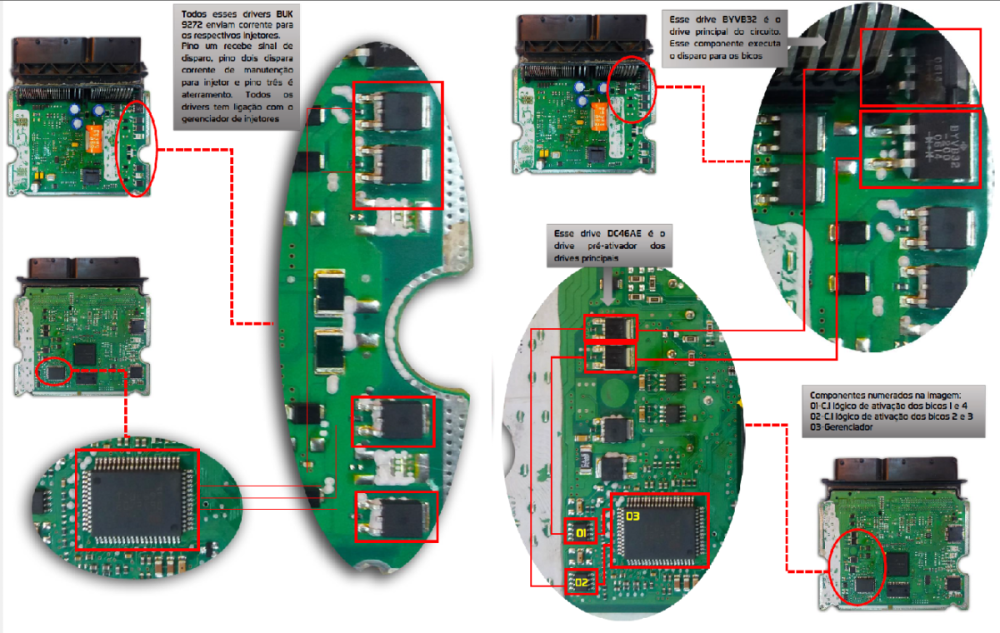

Dica do Dia - Injetores EDC16C8 INJETORES.png

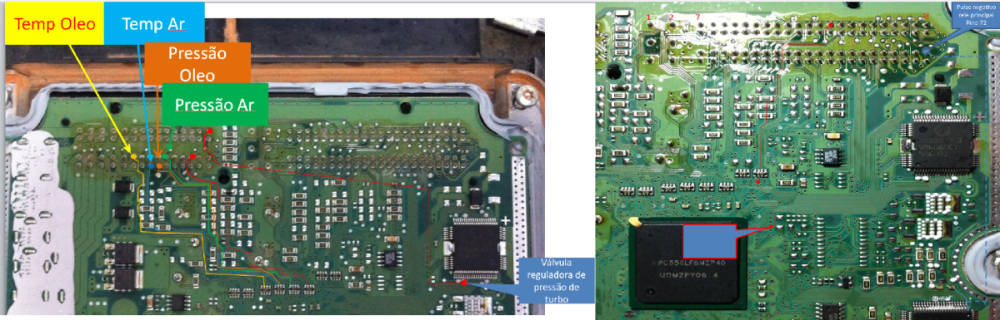

Dica do Dia - Sinais Sensores EDC16C8 sensores.png

Fica a Dica - Drive 30505 - Auxiliar TPS e Piloto Automatico volks edc16c8 bosch 30505 auxiliar piloto automatico.txt

Fica a Dica - Drive 30616 - Regulador de Voltagem volks edc16c8 bosch 30616 multidrive.txt

Fica a Dica - Drive 30618 - Acionamento Eletrovalvulas e Bomba Eletrica volks edc16c8 bosch 30618 multidrive.txt

Fica a Dica - Map volks edc16c8 can e map.txt

Fica a Dica - Soic 95640 volks edc16c8 can e map.txt

Fica a Dica - Drives Acionamento Injetores volks edc16c8 injetores.txt

Fica a Dica - Drive Comum aos Injetores volks edc16c8 injetores.txt

volks edc16c8 bosch 30505 auxiliar piloto automatico.txt

volks edc16c8 bosch 30616 multidrive.txt

volks edc16c8 bosch 30618 multidrive.txt

volks edc16c8 can e map.txt

volks edc16c8 injetores.txt

🛠 Roteiro Técnico – VW EDC16C8 Bosch

1. Alimentação e Proteção

• Capacitor Eletrolítico de Entrada

  • Filtra e estabiliza a tensão de 12V vinda do chicote.

  • Testar com o multímetro (ignição ligada) se há 12V nos terminais.

  • Localizado próximo ao conector, lado superior esquerdo da placa.

• Diodo de Proteção

  • Protege contra inversão de polaridade e surtos de tensão.

  • Interligado diretamente à entrada de 12V.

• Transformador de Alimentação

  • Distribui a tensão estabilizada para circuitos internos e reguladores de 5V.

  • Todos os pinos devem ter alimentação de 12V para funcionamento correto.

---

2. Drivers de Injetores

Configuração Geral:

• Drivers MOSFET F20UP20DN fazem o papel de drivers comuns (pico/manutenção)

• Drivers BUK9237 são responsáveis pelo pulso negativo individual de cada injetor.

Tabela de Drivers e Ligaçõesvolks edc16c8 injetores

Driver	Função	Ligações Importantes
F20UP20DN	Comum injetores 2/3	Terminal 5 da SOIC L9856 → pinos 01 e 02 do conector A
F20UP20DN	Comum injetores 1/4	Terminal 5 da SOIC L9856 → pinos 16 e 17 do conector A
BUK9237	Injetor 2	Terminal 31 do CI piloto → pino 31 do conector A
BUK9237	Injetor 4	Terminal 27 do CI piloto → pino 33 do conector A
BUK9237	Injetor 3	Terminal 30 do CI piloto → pino 46 do conector A
BUK9237	Injetor 1	Terminal 26 do CI piloto → pino 47 do conector A

3. Módulo Multidrive Bosch 30616volks edc16c8 bosch 306…

• Funções Principais:

  • Controle do relé principal (pinos 72 e 1 do conector K)

  • Comunicação K-Line (pinos 25 e 26 do conector K)

  • Alimentação e aterramentos múltiplos

  • Distribuição de tensão para sensores através dos reguladores internos

  • Acionamento da válvula reguladora de pressão do rail (pino 19 do conector A)

  • Interligação direta com memória EEPROM 95640 (pinos 37 e 42)

---

4. Sensores e Sinais Críticos

• Sensor de Rotação (CKP)

  • Entra pelo conector A (pinos 33 e 34)

  • Passa por circuito A/D e resistores limitadores antes de ir para o processador.

• Sensor de Fase (CMP)

  • Ligação direta ao processador após filtragem e redução de onda por resistor.

• Sensores de Temperatura e Pressão (Óleo, Ar, Turbo)

  • Sinais lidos e convertidos por CIs integrados dedicados.

---

5. Diagnóstico e Dicas

1. Se não há acionamento dos injetores, verificar primeiro os F20UP20DN e BUK9237, pois são os mais propensos a falha por sobrecarga.

2. Falhas intermitentes de comunicação podem estar relacionadas ao 30616 e suas linhas K-Line.

3. O regulador de tensão do rail (pino 56 do conector K) é alimentado diretamente pelo multidrive, e falhas nele podem impedir a partida.

4. Curto em bobinas de injetores pode derrubar toda a linha de alimentação dos drivers comuns.

5. Sempre conferir integridade das trilhas entre os CIs de pré-ativação (DC64AE e L9856) e os MOSFETs.
