edc7

DEFEITOS COMUNS

1. Injetores sem acionamento:

   • Verificar os BUK9640 e circuito de ativação (positivo e negativo).

2. Sem comunicação via scanner:

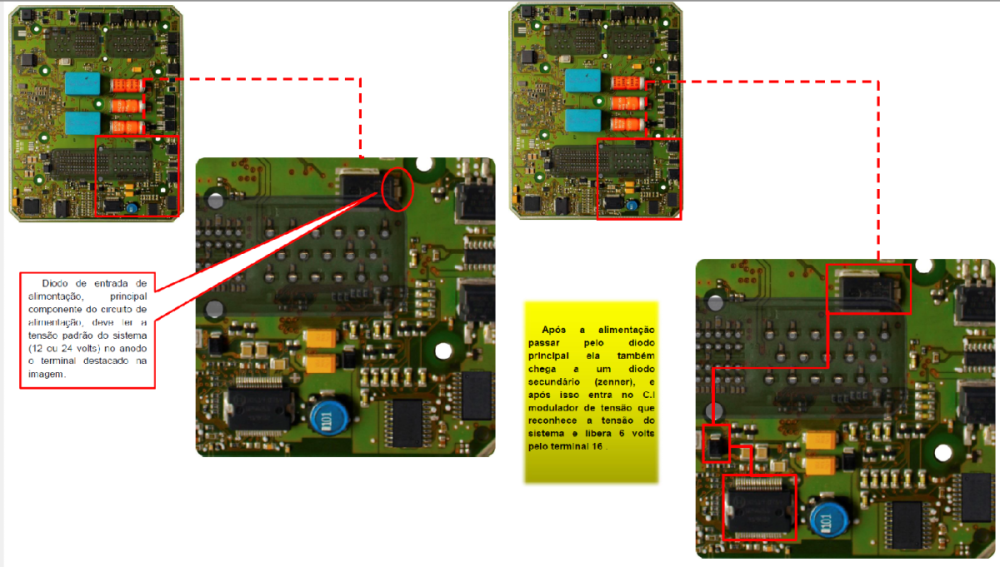

   • Verifique regulador 5V (30616) e alimentação do processador.

3. Falha na válvula MPROP:

   • Substituir BTS723 e verificar AD2097 (corrente da válvula).

4. Aquecedores inoperantes:

   • Testar BTS721L e diodos de proteção.

5. ECU "morta" após lavagem ou queda de tensão:

   • Diagnóstico completo via BDM e verificação de memória 95640.

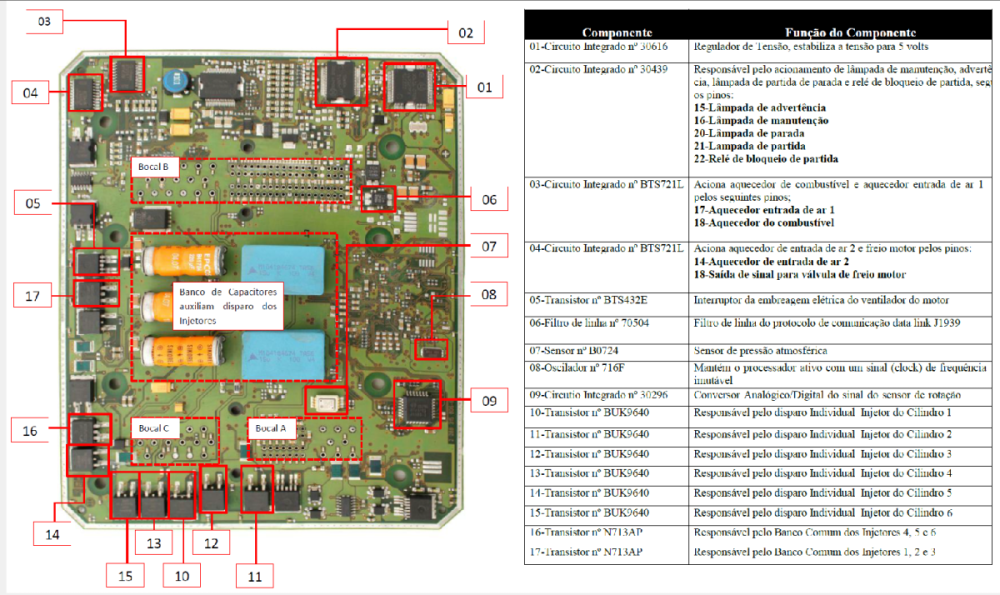

📊 TABELA RESUMO DE DRIVERS E FUNÇÕES

Componente	Função
BUK9640	Injetores 1 a 6 (pulso negativo)
F20UP20DN + BUK + Shunt	Injetores 1 a 6 (pulso positivo)
BTS721L	Aquecedor de ar / combustível
BTS723	Válvula MPROP
30296	Sensor de rotação/fase
30421, 6501AB	Gerenciamento e pré-ativação dos pulsos
AD2097	Monitoramento de corrente da MPROP
95640	Memória do ID (pode ser regravada)
30616	Regulador de 5V (verificar com osciloscópio)

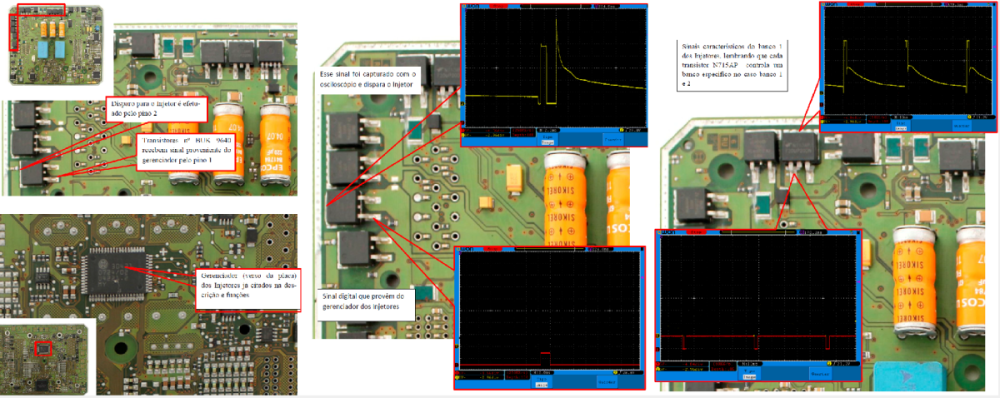

📌 1. Injetores – Pulso Negativo (BUK9640)

• As imagens mostram claramente os transistores BUK9640 ligados a cada injetor.

• Cada BUK9640 é controlado pelo gerenciador CI 30421, com a base conectada a um pino individual (25 a 31).

• Utilize os sinais capturados via osciloscópio mostrados na imagem como referência visual em tempo real.

📌 2. Injetores – Pulso Positivo (F20UP20DN + 6501AB)

• Identificação clara do grupo comum de alimentação dos injetores (1/2/3 e 4/5/6).

• Mostra o papel dos diodos tripolares e resistores shunt.

• Relacione com o conteúdo do arquivo Edc7 injetores 123456 alimentação comum

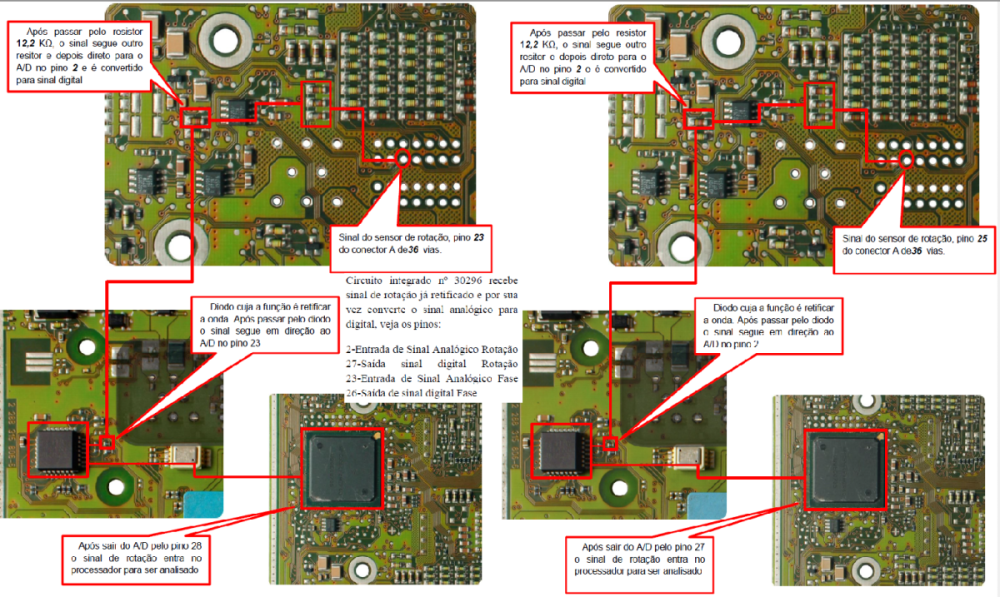

📌 3. Sensor de Rotação e Fase – CI 30296

• A imagem mostra o caminho do sinal desde o conector A (pinos 23 e 25) até o CI 30296, passando por resistores, diodos e A/D interno.

• A parte inferior da imagem mostra o processador recebendo o sinal já tratado.

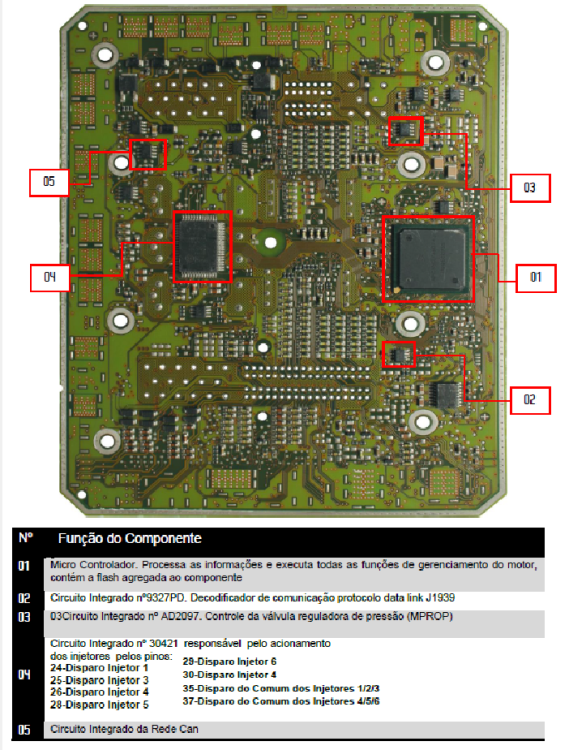

📌 4. Comunicação CAN – Protocolo J1939

• Uma imagem mostra o CI responsável pela rede CAN e o filtro de linha que evita ruídos.

• Identificação dos pinos 1 e 2 como vias de comunicação.

📌 5. Conectores A, B e C – Pinagem

• Imagem completa com mapeamento dos pinos principais de cada conector.

• Mostre isso no vídeo para facilitar testes em bancada.

📌 6. Sinais de Osciloscópio

• Gráficos de osciloscópio capturados no momento do disparo dos injetores.

• Permite ao aluno visualizar o comportamento real do sistema.
