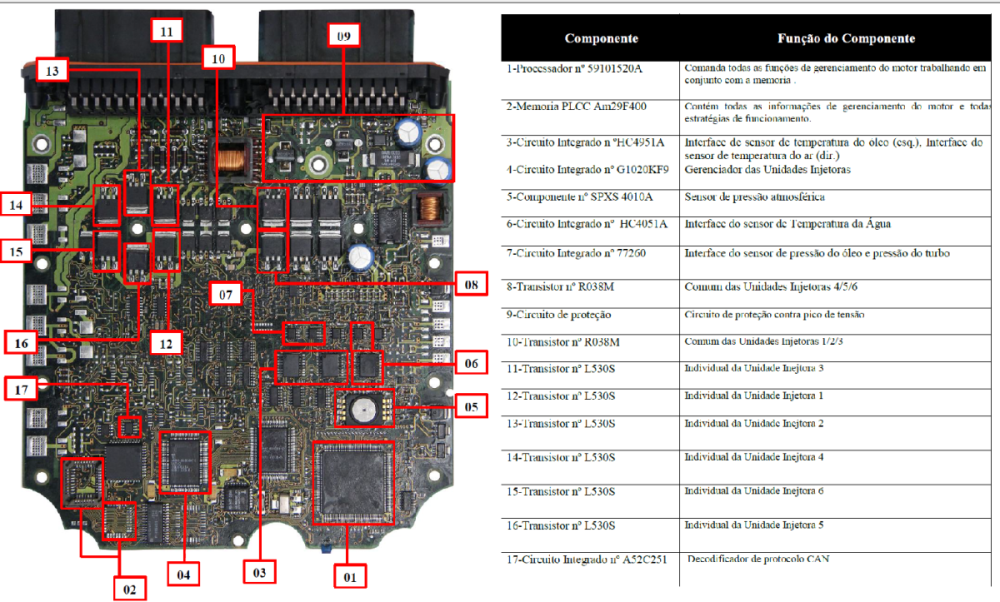

Estrutura interna e localização dos setores

1. Reguladores de tensão e filtros de entrada

   • Responsáveis por converter a tensão da bateria (24 V) para níveis internos (5 V e 3,3 V).

   • Falhas aqui causam perda total de comunicação e ausência de acionamento dos injetores.

   • Testar fuga e ripple AC em bancada.

2. Drivers dos injetores unitários

   • Cada injetor tem seu canal individual de acionamento (MOSFET/IGBT de alta corrente).

   • Sintoma de falha: cilindro falhando, códigos de erro de curto/aberto no injetor, ou queima contínua de fusível interno.

   • Possível adaptação: uso de driver equivalente (ex.: IRF2807, BUK9640, conforme compatibilidade).

3. Controle do atuador do turbo (VGT)

   • MOSFET dedicado para o motor elétrico ou válvula proporcional.

   • Falha deixa turbo travado em posição fixa → perda de potência.

4. Controle da EGR

   • Driver PWM específico.

   • Teste em bancada com carga simulada antes de condenar a válvula.

5. Sensores principais (MAP, temperatura, pressão óleo, rotação e fase)

   • Alimentação em 5 V compartilhada.

   • Falhas nessa linha geralmente ligadas a curto interno no sensor → causa queda total da linha de 5 V.

6. Rede CAN

   • CI transceptor CAN (ex.: TJA1050/TJA1041).

   • Falhas: ausência de comunicação com outros módulos (TCM, ABS, painel).

---

3️⃣ Defeitos recorrentes e dicas

• Perda de 5 V nos sensores: Testar primeiro se o curto vem de um sensor ou do regulador.

• Injetor em curto: Substituir driver e verificar trilhas.

• Umidade interna: Oxida pinos do processador e drivers → lavar placa e refazer soldas.

• Falha de comunicação: Verificar transceptor CAN e terminação da rede.

• Turbo não atua: Testar comando PWM e corrente de acionamento no driver.

---

4️⃣ Passos de diagnóstico prático (em bancada)

1. Alimentar ECU com fonte regulada de 24 V e limitar corrente.

2. Verificar consumo parado: Consumo elevado indica fuga.

3. Checar linha de 5 V em todos os setores antes de ligar carga.

4. Simular sinais de sensores (rotação, temperatura) e verificar resposta nas saídas.

5. Acionar injetores com software de teste e medir corrente de pico.

Tabela de drivers e funções

Nº	Componente	Função	Sintoma de defeito
01	Regulador 5V	Alimenta sensores e lógica	Sem comunicação, falhas múltiplas
02	MOSFET/IGBT Injetor 1-6	Acionamento dos injetores	Cilindro sem funcionamento
03	Driver Turbo	Controle do atuador VGT	Perda de potência, turbo travado
04	Driver EGR	Comando da válvula EGR	Emissão alta, códigos EGR
05	CI CAN TJA1050	Comunicação J1939	Sem comunicação com rede
06	Processador MPC5xx	Controle geral da ECU	ECU morta
