VOLVO D12D

volvod12dtea

📘 ROTEIRO TÉCNICO – ECU Volvo D12D (Bosch)

---

1. Visão Geral

A ECU do motor Volvo D12D é responsável pelo gerenciamento eletrônico completo, controlando injeção, comunicação, sensores, atuadores e segurança do motor.
O sistema trabalha em conjunto com sensores de fase, rotação, temperatura, pressão e rede CAN, integrando também módulos auxiliares para EPG (Exhaust Pressure Governor) e VCB (Valve Control Brake).

---

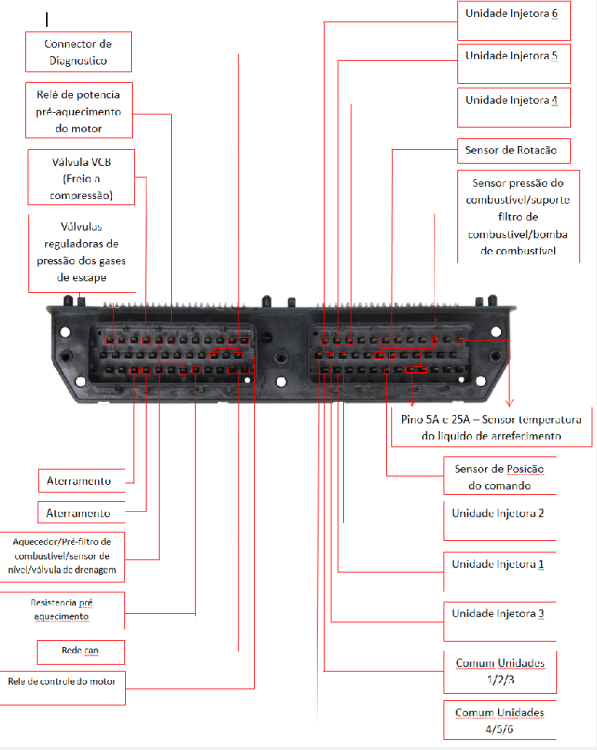

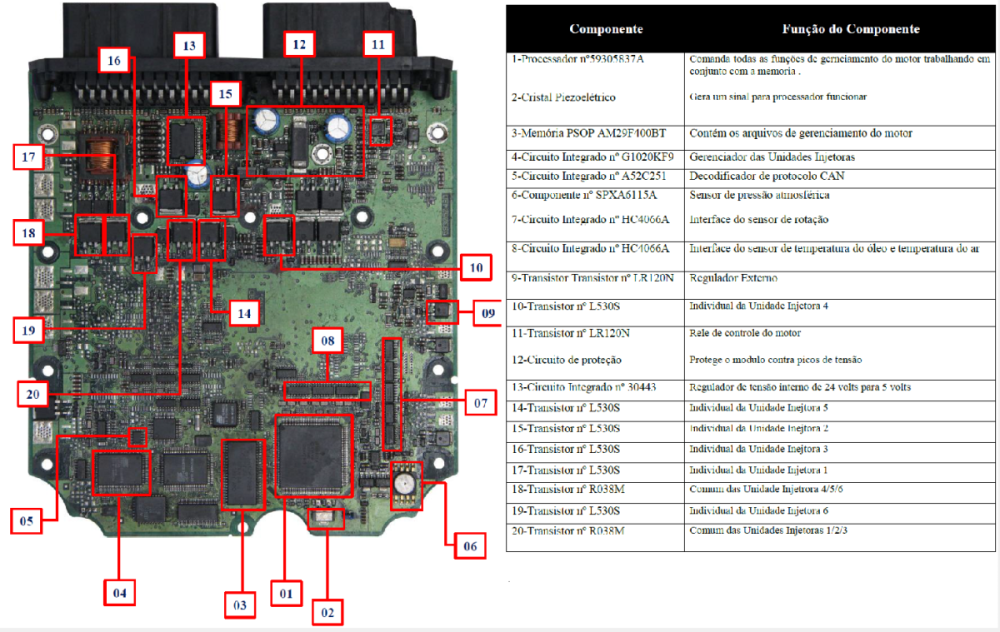

2. Componentes e Funções Principais

Nº	Componente	Função
01	Processador Principal 9305837A	Comanda todas as funções do gerenciamento do motor, processando informações dos sensores e atuadores.
02	Cristal Piezoelétrico	Gera o sinal de clock para o funcionamento do processador.
03	Memória PSOP AM29F400BT	Armazena arquivos de gerenciamento e mapas do motor.
04	CI GI020KF9	Gerenciador das Unidades Injetoras.
05	CI A52C51	Decodificador de protocolo CAN.
06	Sensor SPXAC6115A	Sensor de pressão atmosférica.
07	CI HC4066A	Interface do sensor de rotação.
08	CI HC4066A	Interface do sensor de temperatura do óleo e temperatura do ar.

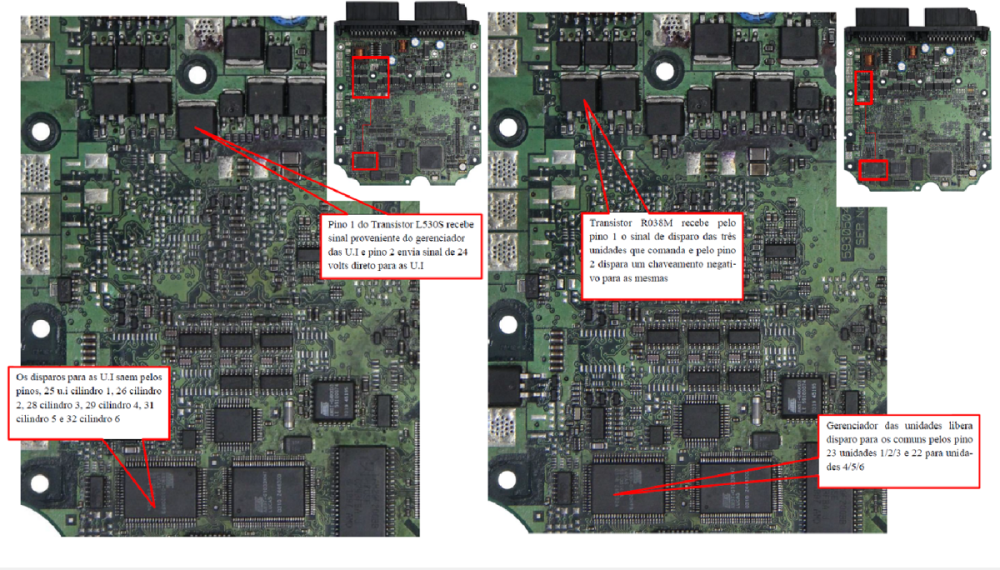

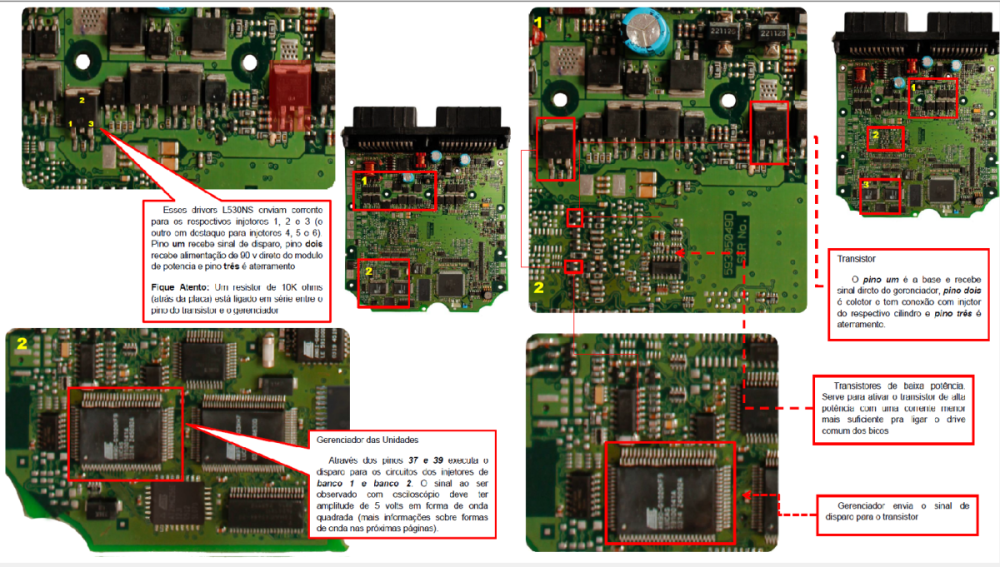

09	Transistor LR120N	Regulador externo.
10	Transistor L530S	Comando da Unidade Injetora 4.
11	Transistor LR120N	Relé de controle do motor.
12	CI de proteção	Proteção do módulo contra sobrecargas.
13	CI 30443	Regulador de tensão interno (24V para 5V).
14	Transistor L530S	Unidade Injetora 5.
15	Transistor L530S	Unidade Injetora 2.
16	Transistor L530S	Unidade Injetora 3.
17	Transistor R038M	Unidades Injetoras 4/5/6.
18	Transistor L530S	Unidade Injetora 6.
19	Transistor L530S	Unidade Injetora 1.
20	Transistor R038M	Unidades Injetoras 1/2/3.

---

3. Setores Funcionais Importantes

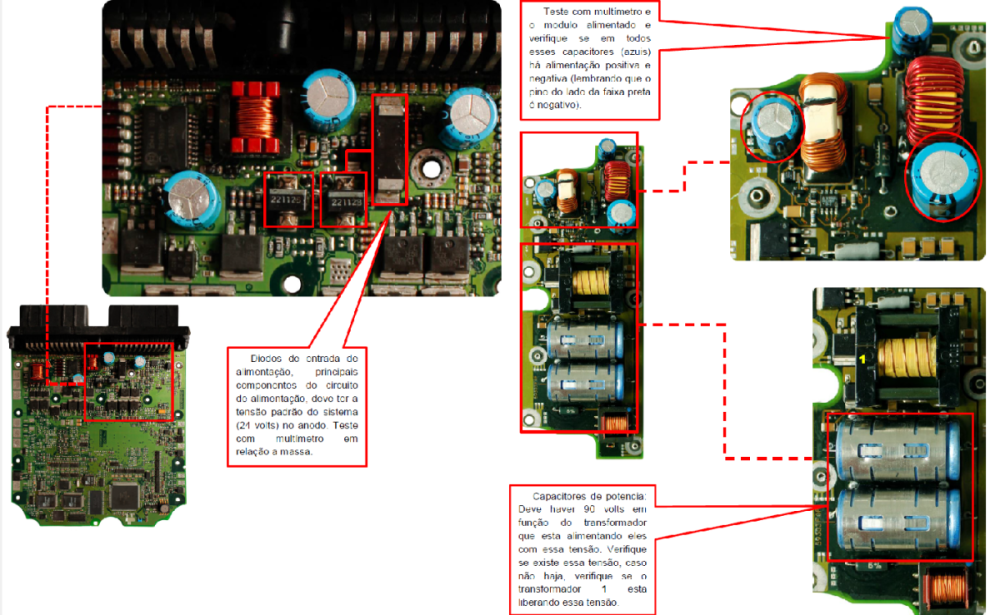

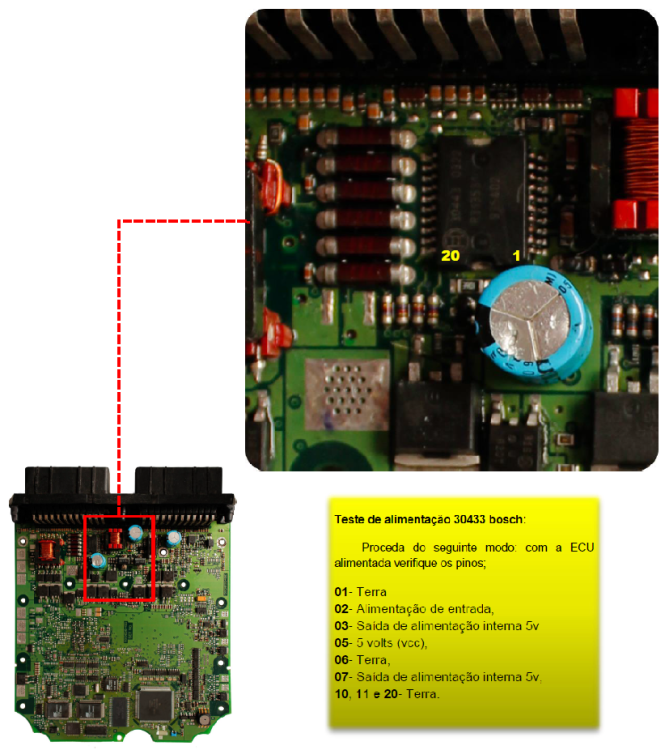

3.1 Alimentação – Regulador 30433

• Pinos de teste:

  • 01: Terra

  • 02: Alimentação de entrada

  • 03: Saída 5V interna

  • 05: 5V Vcc

  • 06: Terra

  • 07: Saída 5V interna

  • 10, 11, 20: Terra

• Defeitos comuns: ausência de 5V, aquecimento excessivo, trilhas queimadas.

---

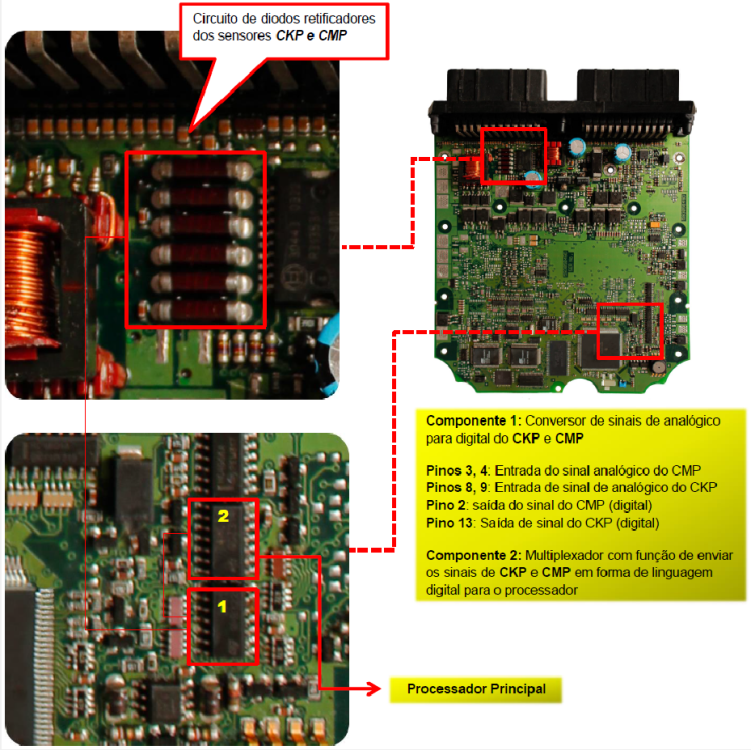

3.2 Circuito de Rotação e Fase

• Conversores analógico/digital para sinais de CKP (virabrequim) e CMP (comando).

• Função: gerar sinais digitais para o processador.

• Entradas:

  • Pinos 3 e 4: CMP analógico

  • Pinos 8 e 9: CKP analógico

• Saídas:

  • Pino 2: CMP digital

  • Pino 13: CKP digital

• Defeito comum: falha de partida por ausência de leitura.

---

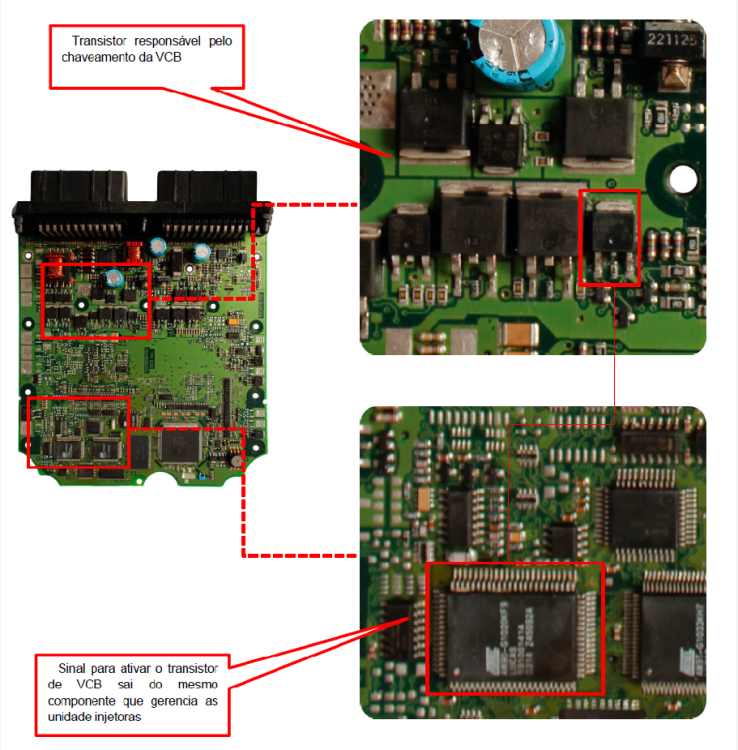

3.3 Comando da VCB

• Transistor de potência aciona o sistema de freio motor (VCB).

• O sinal parte do mesmo gerenciador das injetoras.

• Falha comum: ausência de acionamento da VCB mesmo com comando via scanner.

---

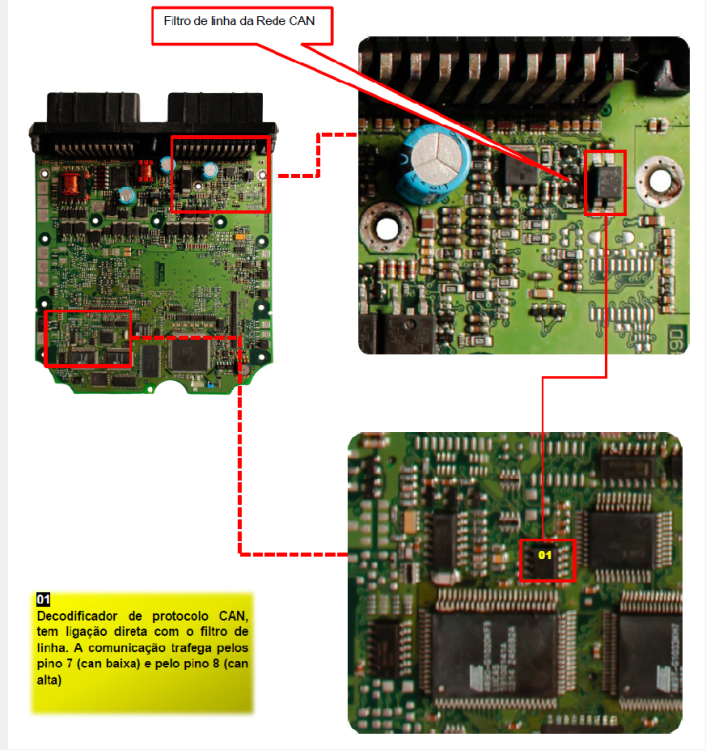

3.4 Comunicação – Rede CAN

• CI A52C51 faz a decodificação do protocolo CAN.

• Filtro de linha conectado diretamente aos pinos:

  • 7: CAN baixa

  • 8: CAN alta

• Problemas comuns: falhas intermitentes de comunicação, isolamento de rede.

---

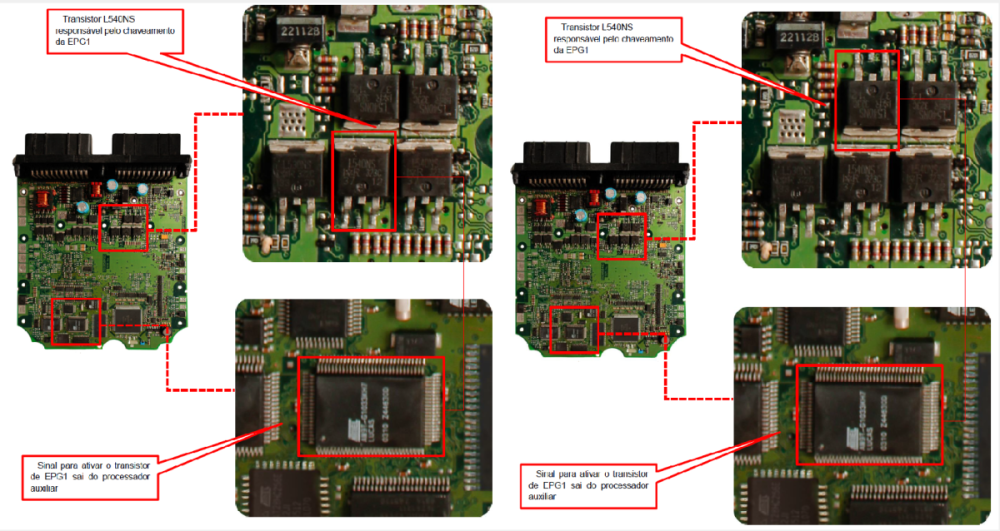

3.5 Comando da EPG

• Transistores L540NS responsáveis pelo chaveamento da EPG1 e EPG2.

• Sinal de comando vem do processador auxiliar.

• Defeitos: ausência de atuação da válvula de contrapressão do escape.

---

4. Defeitos Comuns na ECU Volvo D12D

1. Falta de alimentação de 5V – falha no CI regulador 30433.

2. Perda de comunicação CAN – defeito no CI A52C51 ou no filtro de linha.

3. Ausência de sinal CKP/CMP – falha nos conversores ou trilhas rompidas.

4. VCB não atua – transistor de potência ou falha no gerenciador.

5. EPG inoperante – defeito nos transistores L540NS ou falta de sinal do processador auxiliar.

---

5. Recomendações de Diagnóstico

• Sempre verificar alimentações e aterramentos antes de substituir componentes.

• Testar saídas de injetores com carga simulada para evitar queima por curto direto.

• Usar osciloscópio para análise dos sinais CKP e CMP.

• Em caso de falha intermitente, verificar soldas frias e microtrincas na placa.
