ROTEIRO TÉCNICO – ECU Volvo D13A

1. Identificação Geral

A ECU do motor Volvo D13A é responsável por todo o gerenciamento eletrônico de injeção, monitoramento de sensores, atuação de válvulas e controle de segurança. É composta por um processador principal (MCPC555) e um processador secundário (G1033KH7) para funções auxiliares e de proteção.

---

2. Pinagem e Conectores

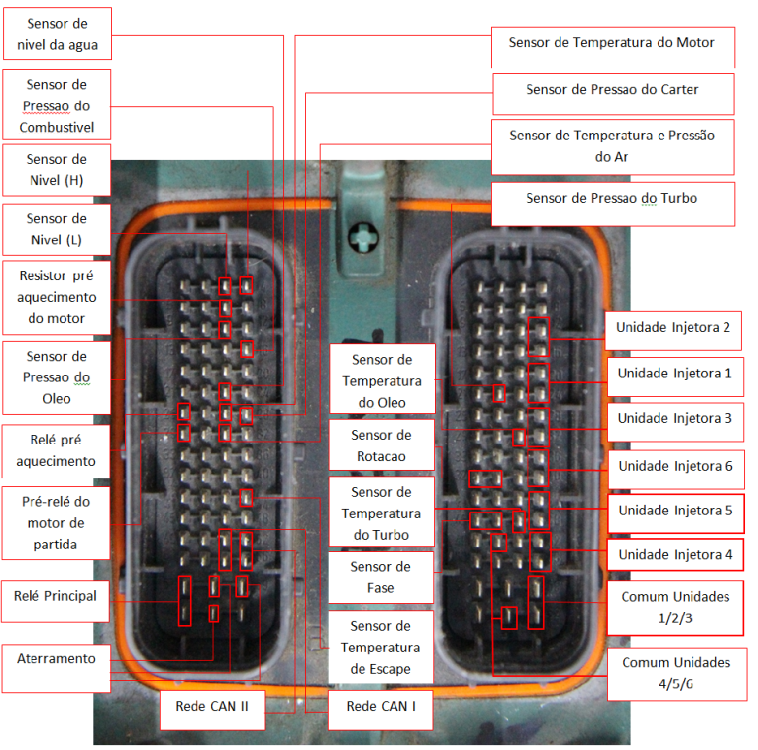

Conector Lateral – Funções Principais:

• Sensores de Nível e Pressão:

  • Nível de água

  • Pressão do combustível

  • Nível alto (H) e baixo (L)

  • Pressão do óleo

  • Temperatura do óleo

  • Temperatura do motor

  • Pressão do cárter

  • Temperatura e pressão do ar

  • Pressão do turbo

• Atuadores e Controle:

  • Resistor de pré-aquecimento

  • Relé de pré-aquecimento

  • Pré-relé do motor de partida

  • Relé principal

  • Rede CAN I e II

• Unidades Injetoras:

  • Injetores 1 a 6

  • Linhas comuns (1/2/3 e 4/5/6)

---

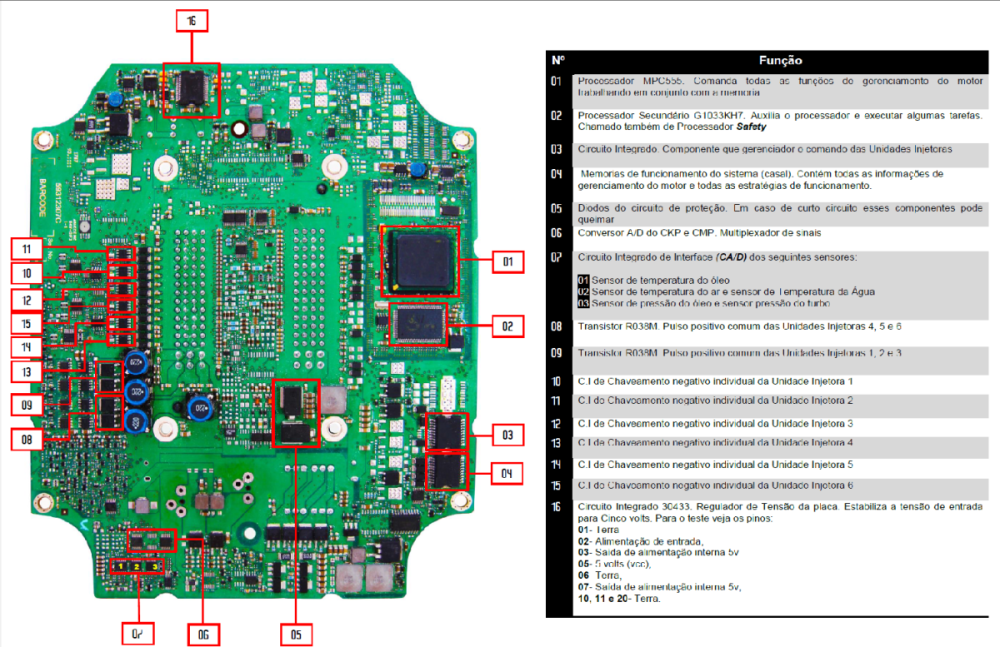

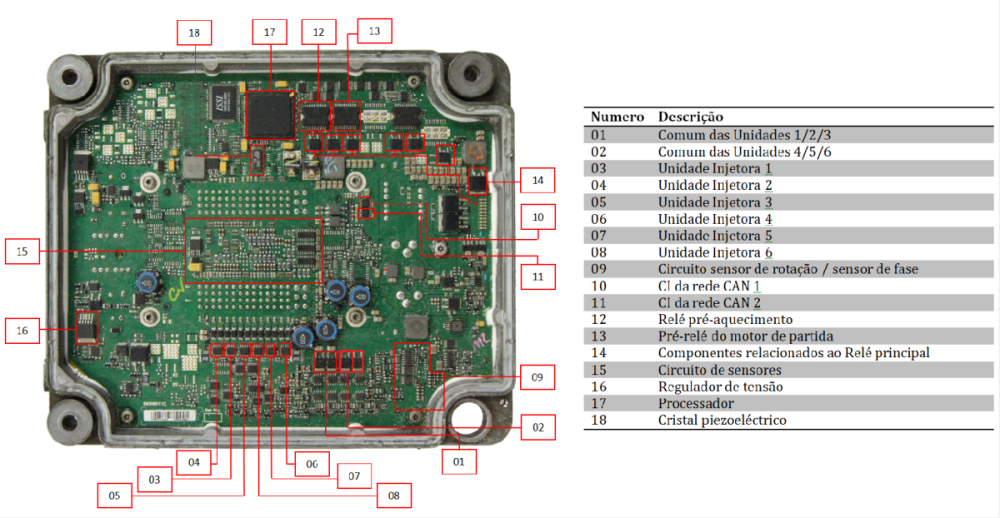

3. Principais Componentes da Placa

(Numeração conforme imagem do layout interno)

1. Processador Principal – MCPC555

   • Comanda todas as funções do gerenciamento do motor.

2. Processador Secundário – G1033KH7

   • Auxilia no processamento e executa tarefas de segurança, como desligamento emergencial.

3. CI Gerenciador das Unidades Injetoras

   • Controla o acionamento individual e comum das injetoras.

4. Memórias de Funcionamento (Sistema CASL)

   • Armazena estratégias de controle e parâmetros operacionais.

5. Módulo de Proteção

   • Protege contra sobrecorrente e sobrecarga.

6. CI do CKP/CMP e Multiplexador de Sensores

   • Interpreta sinais de rotação e fase.

7. CI de Interface A/D

   • Converte sinais de sensores de óleo, temperatura da água e pressão do turbo para o processador.

8. Transistor R038M – Linha Positiva Comum Injetores 4, 5 e 6

9. Transistor R038M – Linha Positiva Comum Injetores 1, 2 e 3

10 a 15. Drivers Individuais das Unidades Injetoras (1 a 6)
- CI’s responsáveis pelo chaveamento negativo de cada unidade injetora.

16. Regulador de Tensão – 38433

    • Mantém a tensão de operação estável para toda a ECU.

4. Defeitos Comuns

• Queima dos transistores R038M (drivers positivos) por sobrecorrente nas injetoras.

• Falha no regulador 38433 causando reinicialização ou travamento da ECU.

• Interrupção nas trilhas da rede CAN devido a oxidação.

• Curto nos drivers individuais (10 a 15) resultando em falha de acionamento de um cilindro específico.

---

5. Dicas de Diagnóstico

• Verificar alimentação no regulador de tensão antes de testes nos processadores.

• Checar continuidade das linhas comuns e individuais das injetoras diretamente nos conectores.

• Testar resistência das injetoras para evitar sobrecarga nos drivers.

• Monitorar a integridade do circuito de proteção para prevenir danos futuros.
