🛠 Roteiro Técnico – VW Bosch CM850 (Constellation)

1. Regulação e Alimentação

• SC74822AVW – Regulador de Tensão Interno e Externovolks_cm850_constellati…

  • Pino 5, 13, 17: Alimentação interna de componentes

  • Pino 12: 5V para sensor de rotação

  • Pino 20 e 21: 5V para sensores (grupos 1 e 2)

  • Pino 26: Positivo de entrada

  • Pinos 10 e 29: Aterramento

---

2. Gerenciamento de Injeção

Dividido em dois conjuntos:

• Injetores 1, 2 e 3volks_cm850_constellati…

  • Comum (SUB85N10 / 75N06 / R542 / R541) ligado aos terminais 45, 54 e 55 do conector B

  • Sinais individuais:

    • Injetor 1 → Pino 53 do conector B

    • Injetor 2 → Pino 51 do conector B

    • Injetor 3 → Pino 52 do conector B

  • Comando via CI IR2118S e Gerenciador de Unidades (CI 1, pinos 46, 47 e 48)

• Injetores 4, 5 e 6volks_cm850_constellati…

  • Comum (SUB85N10 / 75N06 / R542 / R541) ligado aos terminais 46, 56 e 57 do conector B

  • Sinais individuais:

    • Injetor 4 → Pino 58 do conector B

    • Injetor 5 → Pino 60 do conector B

    • Injetor 6 → Pino 59 do conector B

  • Comando via CI IR2118S e Gerenciador de Unidades (CI 1, pinos 41, 42 e 43)

3. Atuadores Principais

• Atuador de Pressão do Combustível (BUK213)volks_cm850_constellati…

  • Pino 5 → Pino 02 do conector B

  • Alimentação 24V, retorno aterrado

• Bomba Elétrica de Combustível (SUB85N10 / SUM70N06)volks_cm850_constellati…

  • Alimentação via Pino 01 do conector B

  • Comando pelo CI 2 (pino 54)

• Solenoide do Freio Motor (BTS452)volks_cm850_constellati…

  • Pino 5 → Pino 22 do conector B

  • Alimentação direta

• Válvula de Controle do Turbo (BUK213/BUK205)volks_cm850_constellati…

  • Comando via CI 1 (pino 93 ou pino 46 do CI 2)

  • Sinal para Pino 21 do conector B

  • Alimentação direta e retorno aterrado

• Embreagem do Ventilador (BUK213)volks_cm850_constellati…

  • Comando via CI 1 (pino 89)

  • Sinal no pino 38 do conector C

---

4. Processadores Auxiliares e Entradasvolks_cm850_constellati…

• ES02-FS AT56C25-6H – Processador Auxiliar

  • Comanda drivers dos injetores via IR2118S

  • Lê e processa sinais de sensores e interruptores (acelerador, freio estacionamento, limite de rotação, intertravamento, diagnóstico OEM, etc.)

  • Distribui alimentação de 5V e terra para circuitos críticos

  • Gera sinais para aquecimento do ar e relé de bloqueio de partida

5. Fluxo de Diagnóstico

1. Sem pulso de injetor:

   • Verificar comum de injetores (MOSFETs SUB85N10 / 75N06) e pré-driver IR2118S

   • Conferir sinal do processador auxiliar para CI 1

2. Sem pressão no rail:

   • Testar BUK213 do atuador de pressão e alimentação no pino 02 do conector B

3. Turbo sem controle:

   • Verificar MOSFET BUK213/BUK205 e comando do CI 1 / CI 2

4. Bomba elétrica sem funcionamento:

   • Testar MOSFET (SUB85N10/SUM70N06) e pino 54 do CI 2

5. Falhas elétricas múltiplas:

   • Inspecionar regulador SC74822AVW (pinos de saída 5V e terra)

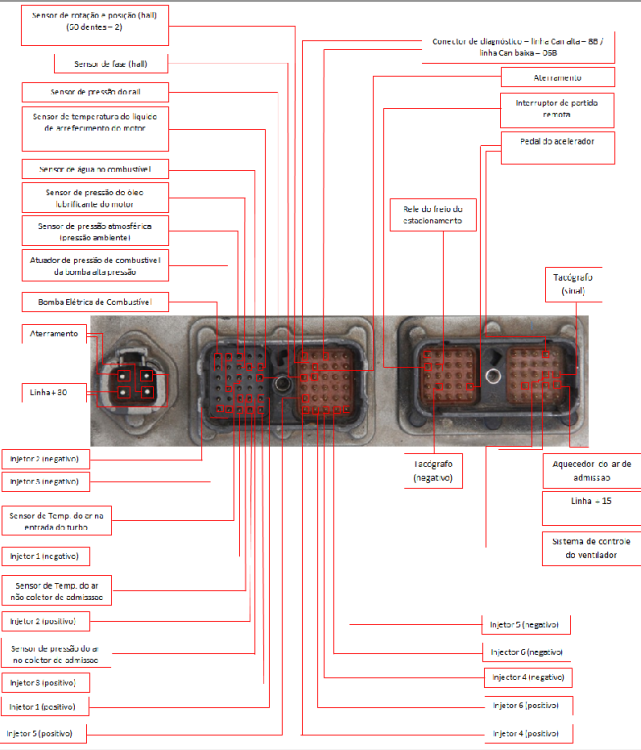

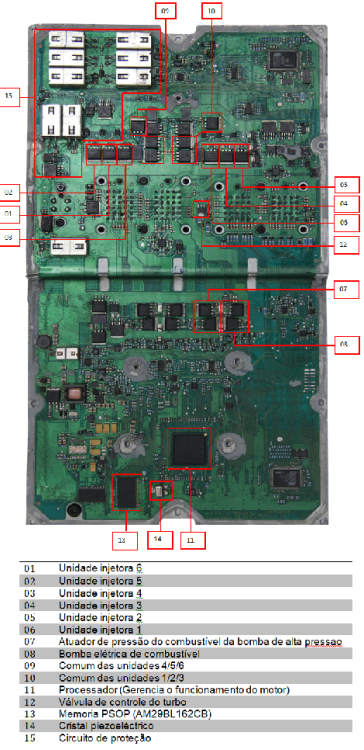

📊 Tabela-Resumo – Drivers e Funções

VW Bosch CM850 – Constellation

Componente / CI	Função	Pinos de Saída (Conector)	Observações Técnicas
SUB85N10 / 75N06 / R542 / R541	Comum Injetores 1, 2, 3	45, 54, 55 (B)	Controlado via IR2118S pelo CI 1
SUB85N10	Injetor 1	53 (B)	Comando CI 1 pino 48
SUB85N10	Injetor 2	51 (B)	Comando CI 1 pino 47
SUB85N10	Injetor 3	52 (B)	Comando CI 1 pino 46
SUB85N10 / 75N06 / R542 / R541	Comum Injetores 4, 5, 6	46, 56, 57 (B)	Controlado via IR2118S pelo CI 1
SUB85N10	Injetor 4	58 (B)	Comando CI 1 pino 43
SUB85N10	Injetor 5	60 (B)	Comando CI 1 pino 42
SUB85N10	Injetor 6	59 (B)	Comando CI 1 pino 41
BUK213	Atuador de Pressão de Combustível (Rail)	02 (B)	Alimentação 24V, controle direto
SUB85N10 / SUM70N06	Bomba Elétrica de Combustível	01 (B)	Comando CI 2 pino 54
BTS452	Solenoide do Freio Motor	22 (B)	Alimentação direta, sinal terra
BUK213 / BUK205	Válvula de Controle do Turbo	21 (B)	Comando CI 1 pino 93 ou CI 2 pino 46
BUK213	Embreagem do Ventilador	38 (C)	Comando CI 1 pino 89
SC74822AVW	Regulador Interno/Externo 5V Sensores	—	Pino 12 (5V CKP), pino 20/21 (5V sensores), pino 26 (positivo)
ES02-FS AT56C25-6H	Processador Auxiliar (comanda IR2118S e entradas digitais)	—	Gerencia drivers de injetores, aquecimento do ar e relé de partida
