RENAULTEDC15C3

A ECU EDC15C7 é uma unidade de gerenciamento eletrônico do sistema diesel common rail com controle preciso da pressão no rail, injeção direta por drivers individuais, comunicação CAN e controle de relés via CI’s dedicados. Sua arquitetura é baseada em processador Infineon SAK, e usa drivers com transistores discretos no controle dos injetores.

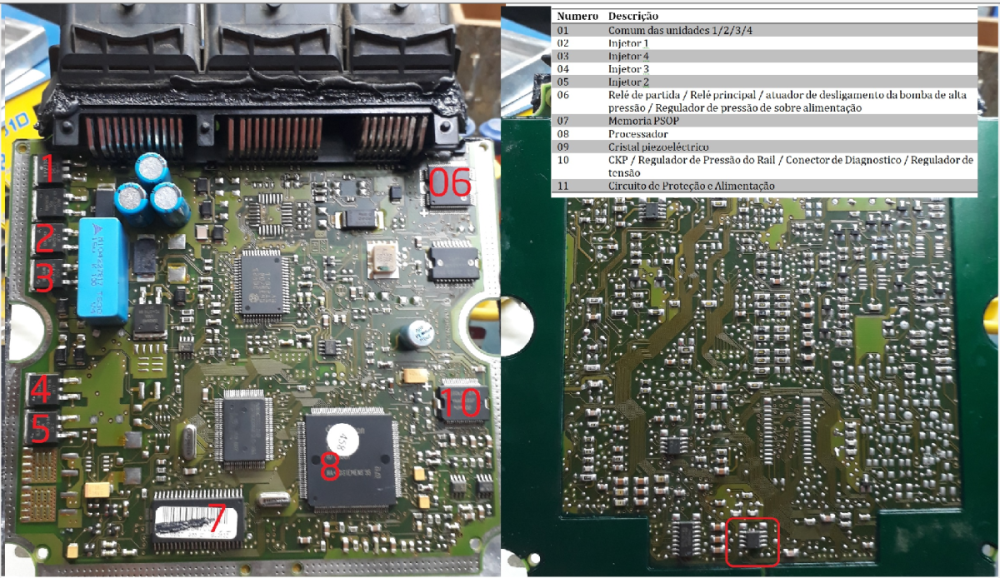

🧠 Descrição Técnica por Componentes – Face Frontal

Nº	Função
01	Transistores N812AE – Chaveamento negativo individual para cada injetor (1 a 4)
02	N750BV + BUK9620 – Chaveamento comum positivo dos injetores (1 a 4)
03	Diodos de proteção dos transistores de injeção
04	Relé interno de disparo dos injetores
05	Capacitores de disparo / diodo de flyback
06	Capacitores de alimentação – VBAT 12V / VREG 5V

📌 Diagnóstico: Se um dos bicos estiver sem pulso, inicie a análise no transistor N812AE correspondente. Se todos estiverem sem pulso, verifique o setor 04 (relé interno) e os capacitores (05 e 06).

💾 Arquitetura Digital e Processamento – Verso da ECU

Nº	Componente	Função
01	SAK Infineon	Processador principal – lógica e controle completo
02	AM29F400BB	Memória Flash Externa – mapa de injeção
03	Processador Safety	Segurança e verificação redundante
04	Regulador de Tensão 30460/30458/30616	Alimentação 5V para sensores e CIs
05	CI 30614	Controle de relé de partida, relé principal, DRV e atuador de desligamento
06	CI 30505	Gerenciador de pulso dos bicos

🔎 Ponto de atenção: A falha do regulador 04 pode causar ausência de 5V nos sensores de pressão e posição (como MAP, pedal, e sensor de fase), levando à falha de partida.

🔧 Principais Defeitos Comuns

1. Falha no regulador de tensão (CI 30460 / 30458 / 30616) – afeta sensores de 5V e comunicação.

2. Problemas com DRV (válvula de regulagem de pressão do rail) – sintoma típico: motor apaga ao reduzir rotação.

3. Drivers de injetores abertos – pode queimar individualmente (N812AE).

4. Capacitores e alimentação VREG e VBAT defeituosos – sistema sem pulso, falha geral.

🧠 Descrição Técnica por Componentes – Face Frontal da ECU

Nº	Função
01	Transistores N812AE – Chaveamento negativo individual para cada injetor (1 a 4)
02	N750BV + BUK9620 – Chaveamento comum positivo dos injetores (1 a 4)
03	Diodos de proteção dos transistores de injeção
04	Relé interno de disparo dos injetores
05	Capacitores de disparo / diodo de flyback
06	Capacitores de alimentação – VBAT 12V / VREG 5V

📌 Diagnóstico: Se um dos bicos estiver sem pulso, inicie a análise no transistor N812AE correspondente. Se todos estiverem sem pulso, verifique o setor 04 (relé interno) e os capacitores (05 e 06).

💾 Arquitetura Digital e Processamento – Verso da ECU

Nº	Componente	Função
01	SAK Infineon	Processador principal – lógica e controle completo
02	AM29F400BB	Memória Flash Externa – mapa de injeção
03	Processador Safety	Segurança e verificação redundante
04	Regulador de Tensão 30460/30458/30616	Alimentação 5V para sensores e CIs
05	CI 30614	Controle de relé de partida, relé principal, DRV e atuador de desligamento
06	CI 30505	Gerenciador de pulso dos bicos

⚙️ Funcionamento do Disparo dos Injetores

🔄 Processo Interno:

1. O processador (01) recebe os sinais do pedal, CKP, fase, temperatura, MAP e pressão do rail.

2. O CI 30505 (06) interpreta e envia sinais de disparo para os transistores de cada bico (01).

3. O sinal positivo comum vem dos transistores N750BV / BUK9620 (02), alimentados pelos capacitores azuis (05).

4. O relé interno (04) realiza o chaveamento principal de energia para o circuito.

📈 Osciloscópio: Sinais nos pinos do CI 30505 devem ser de forma quadrada com 5V de amplitude. A ausência desse sinal indica falha no CI ou no processador.

---

🧩 Comunicação e Rede CAN

• A comunicação com o scanner e o BCM ocorre via protocolo CAN (linha alta e baixa), com filtros e CIs dedicados próximos ao conector.

• Memória de imobilizador integrada na flash ou em CI externo (não visível nas imagens fornecidas).

📊 Tabela Técnica – Drives e Componentes

Função	CI / Componente	Observações
Regulador 5V	30460 / 30458 / 30616	Alimenta sensores de fase, rail, óleo, pedal
Bicos – Negativo	N812AE	1 transistor por injetor
Bicos – Positivo	BUK9620 / N750BV	Comum positivo para todos
Pulso de Bicos	CI 30505	Gerenciador direto
Relés / DRV	CI 30614	Controle central
Processamento	Infineon SAK + Safety	Lógica e segurança
Memória	AM29F400BB	Arquivo de mapa e segurança

❓ Perguntas dos Alunos

1. Posso fazer immo off na EDC15C7?

Sim

2. Todos os bicos sem pulso. O que verificar?
Verifique CI 30505, capacitores de disparo (05), relé interno (04) e alimentação (06). Analise sinais com osciloscópio.

3. ECU morta. Possíveis causas?
Regulador 5V (CI 04), capacitor VBAT/VREG (06), trilhas corroídas, falha no processador ou curto nos transistores.

4. Pressão do rail fora da faixa / código de falha DRV?
Suspeitar do CI 30614 ou do aterramento do DRV. Verifique tensão de controle da válvula.
