OTEIRO TÉCNICO – ECU RENAULT BOSCH EDC16C8 (Master e Frontier 2.8)

---

1. Visão Geral

A ECU Bosch EDC16C8 gerencia o sistema de injeção eletrônica common rail, controlando:

• Injetores individuais

• Sensores de rotação e fase

• Sensores de temperatura e pressão

• Alimentação e regulação de tensão

• Processamento central e comunicação

O projeto desta ECU combina módulos de potência (drivers) e circuitos de processamento analógico/digital para controle preciso do motor diesel.

---

2. Mapeamento dos Setores e Funções

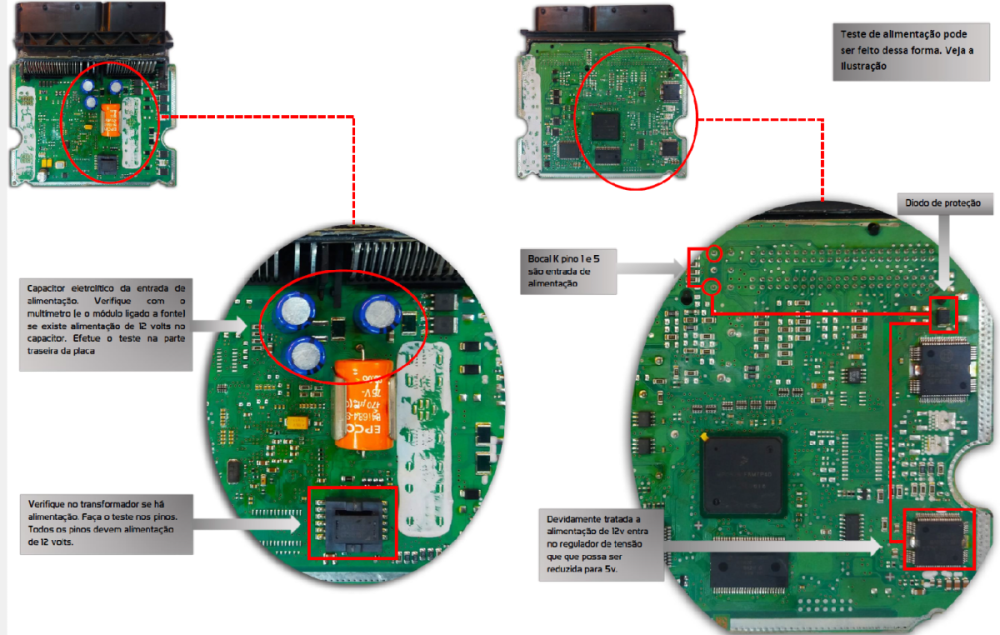

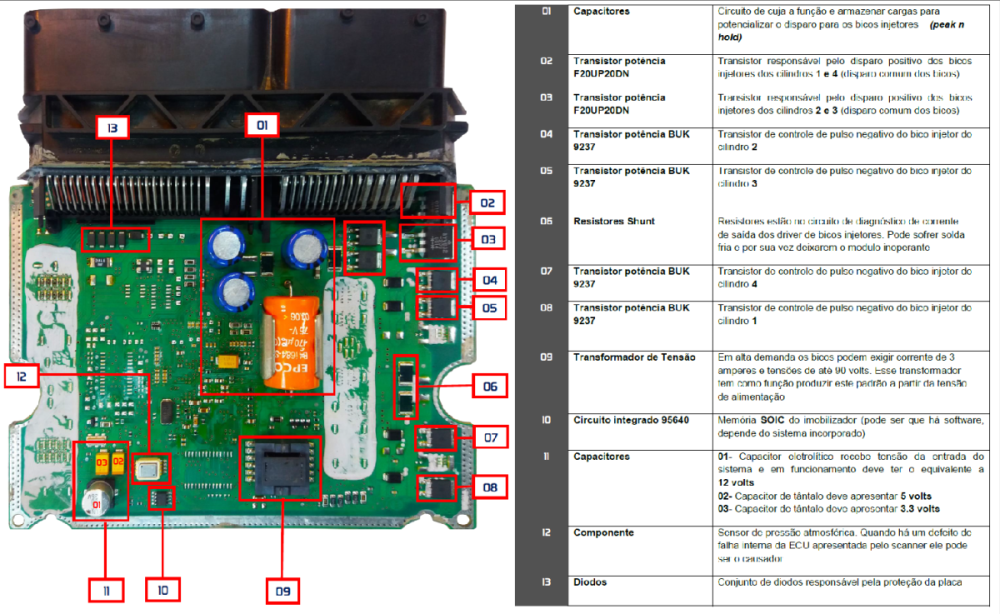

2.1. Alimentação

• Entrada: Pinos 1 e 5 do conector Bocal K – alimentação principal 12V.

• Capacitores eletrolíticos: estabilizam a tensão de entrada.

• Diodo de proteção: evita danos por inversão de polaridade.

• Transformador de tensão: fornece alimentação isolada para drivers e circuitos lógicos.

• Regulador: reduz 12V para 5V (alimentação do processador, memória e CIs auxiliares).

---

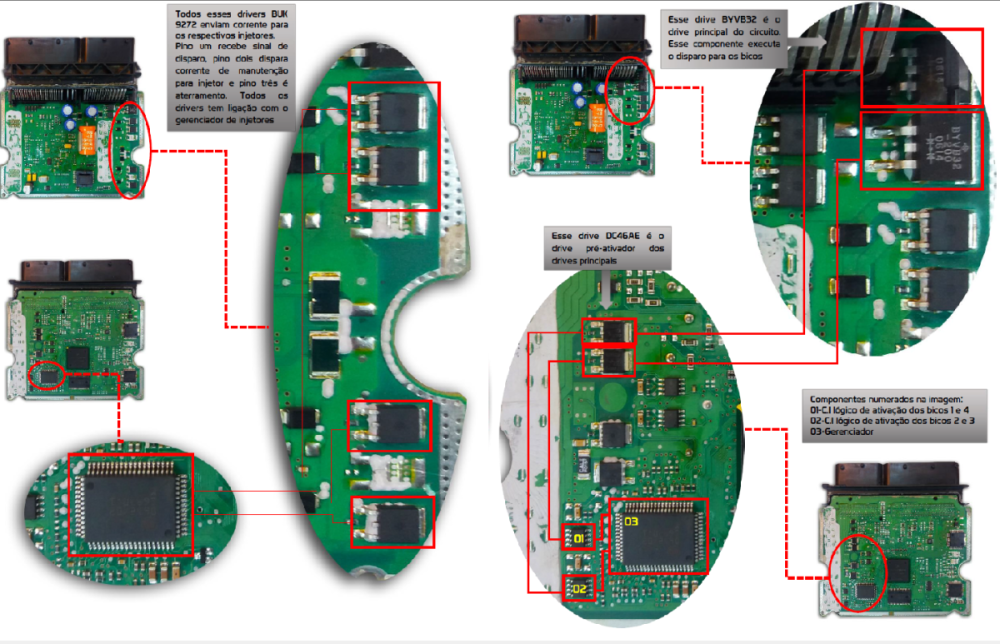

2.2. Controle dos Injetores

• Drivers BUK 927E (MOSFETs de alta potência) – um para cada estágio positivo/negativo dos injetores.

• BVVB32: driver principal do circuito de injetores.

• DC64AE: pré-ativador de drivers principais.

• L9856: controle lógico para ativação dos injetores e comunicação com o processador.

• Cada injetor é comandado com sequência Peak & Hold (pico de corrente seguido de corrente de manutenção).

---

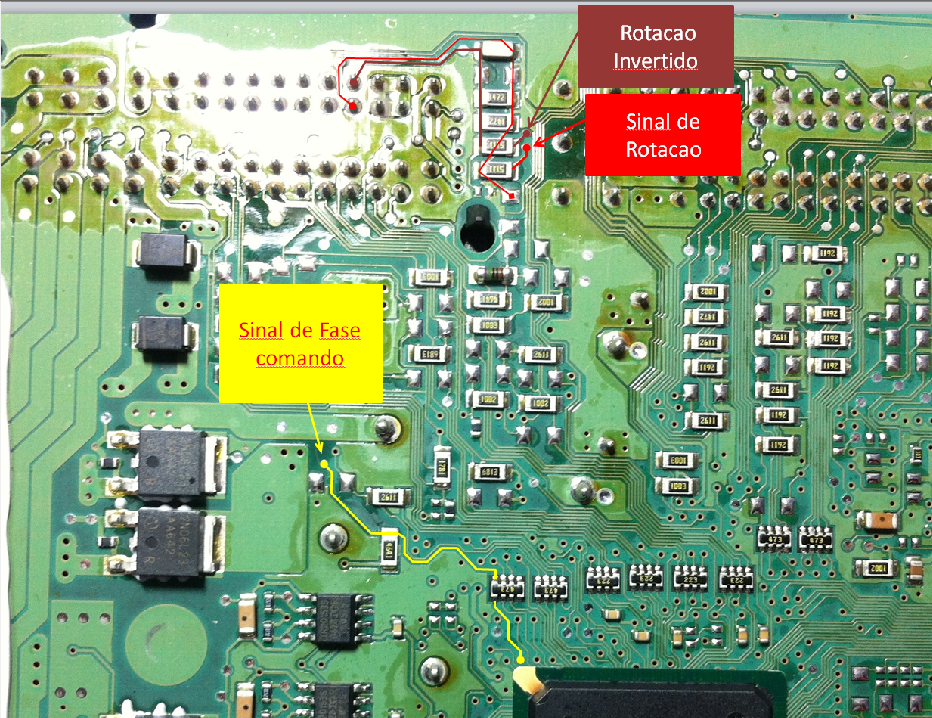

2.3. Sensores de Rotação e Fase

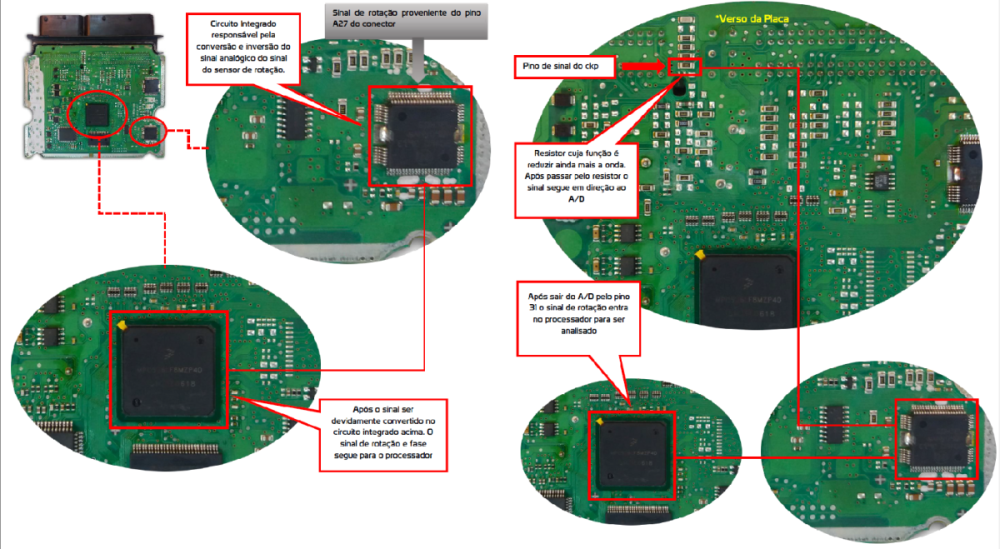

• Sinal de rotação (CKP): entra no circuito de conversão A/D, passa por resistor de filtragem e segue para o processador.

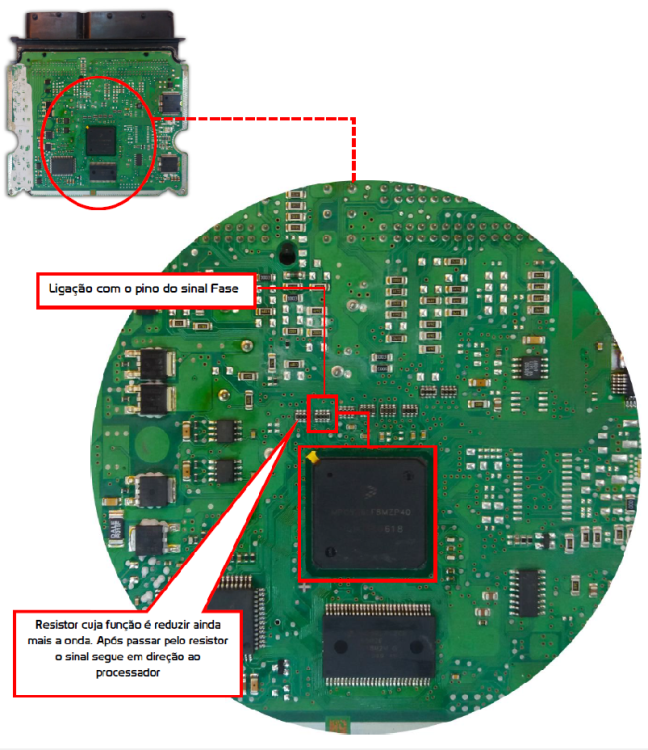

• Sinal de fase (CMP): mesmo processo de filtragem e conversão antes de chegar ao processador.

• Resistores e capacitores associados reduzem ruídos e moldam o sinal.

• Conversores também realizam inversão de fase quando necessário.

---

2.4. Sensores de Temperatura e Pressão

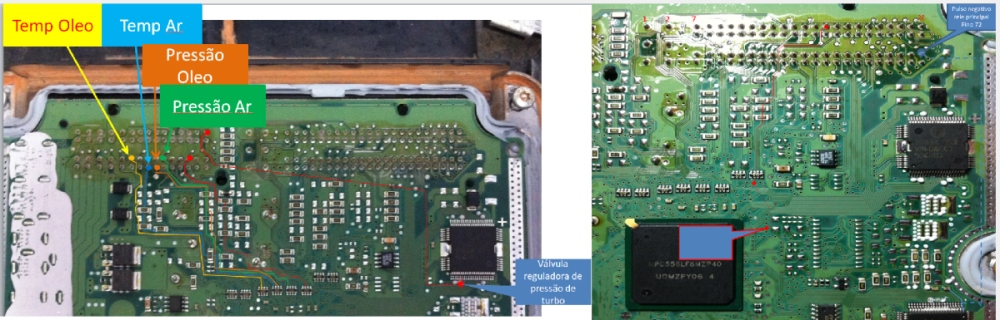

• Temperatura do óleo, temperatura do ar, pressão do óleo e pressão do ar são lidos por circuitos analógicos e enviados ao processador via conversores A/D.

• Os sinais passam por resistores de pull-up e filtros RC para estabilidade.

---

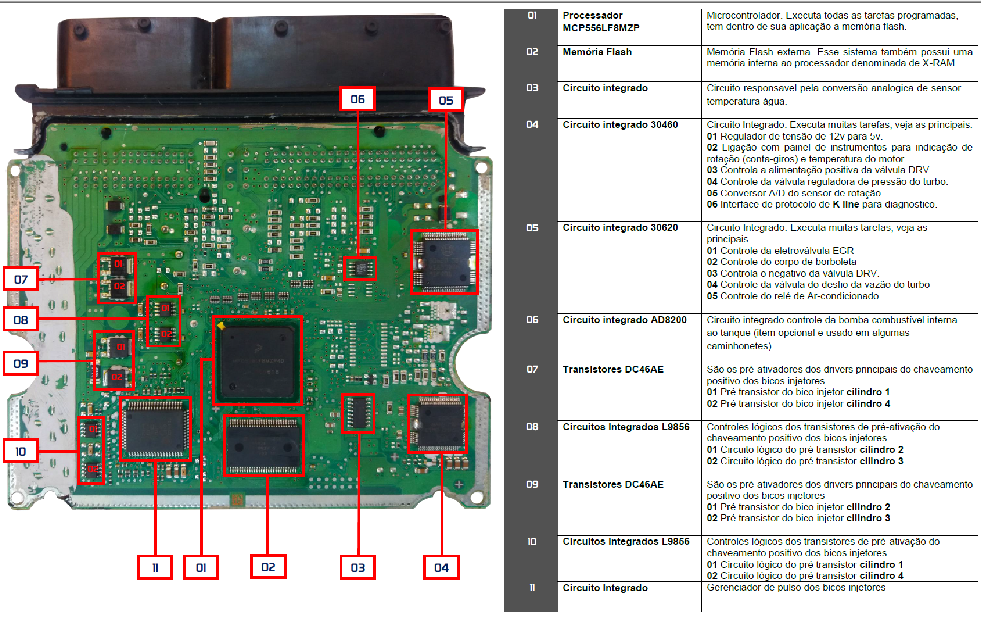

2.5. Processamento Central

• Processador MCP565LF8MZP: executa as funções do software da ECU.

• Memória Flash: armazena o mapa de injeção e parâmetros adaptativos.

• CIs auxiliares: tratam sinais de sensores, drivers de atuadores e comunicação.

3. Testes e Diagnóstico

3.1. Teste de Alimentação

• Medir nos capacitores principais a presença de 12V.

• Verificar saída de 5V do regulador.

• Testar continuidade do diodo de proteção.

3.2. Teste dos Injetores

• Medir resistência de bobinas e continuidade dos drivers.

• Testar sinal PWM de comando com osciloscópio.

• Observar se há comando Peak & Hold correto.

3.3. Teste de Sensores de Rotação e Fase

• Conferir integridade dos sinais no osciloscópio.

• Testar resistores e filtros no caminho do sinal.

• Comparar sinais invertidos e originais para sincronismo.

3.4. Teste de Sensores de Temperatura e Pressão

• Medir resistência dos sensores.

• Conferir leitura no scanner e compará-la com valores físicos.

---

4. Defeitos Comuns

• Curto nos MOSFETs BUK 927E devido a injetores em mau estado.

• Falha no BVVB32 causando ausência de comando nos injetores.

• Oxidação na área dos capacitores eletrolíticos.

• Regulador de 5V instável causando reset da ECU.

• Trilhas rompidas em setores de rotação/fase por sobreaquecimento.
