ROTEIRO TÉCNICO – ECU MITSUBISHI DENSO L200 TRITON – MODELO 1

---

1. Visão Geral

A ECU Mitsubishi Denso da L200 Triton Modelo 1 gerencia todos os atuadores e sensores do motor, incluindo:

• Controle do corpo motorizado do acelerador

• Atuação da válvula EGR (motor DC)

• Acionamento dos injetores de cada cilindro

• Controle da válvula SCV (Suction Control Valve)

O layout das imagens destaca os setores de potência responsáveis por cada função, permitindo diagnóstico direcionado e reparos de precisão.

---

2. Mapeamento dos Principais Circuitos e Funções

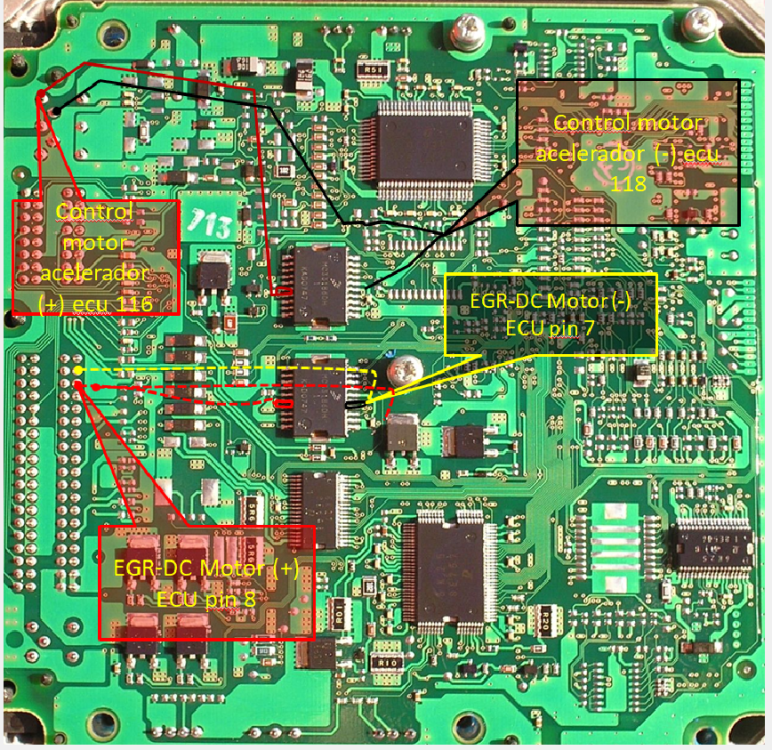

2.1. Controle do Motor do Acelerador

• Controle (+): ECU pino 116

• Controle (-): ECU pino 118

• Setor localizado próximo à borda superior direita da placa, com drivers MOSFET e circuitos de proteção.

• Função: Comandar a abertura e fechamento da borboleta do corpo motorizado.

---

2.2. Controle da EGR (Motor DC)

• EGR Motor (+): ECU pino 8

• EGR Motor (-): ECU pino 7

• Localizado próximo à área central-esquerda da placa, com drivers dedicados e proteção contra sobrecorrente.

• Função: Acionar a válvula EGR para recirculação dos gases, ajustando emissões e eficiência.

---

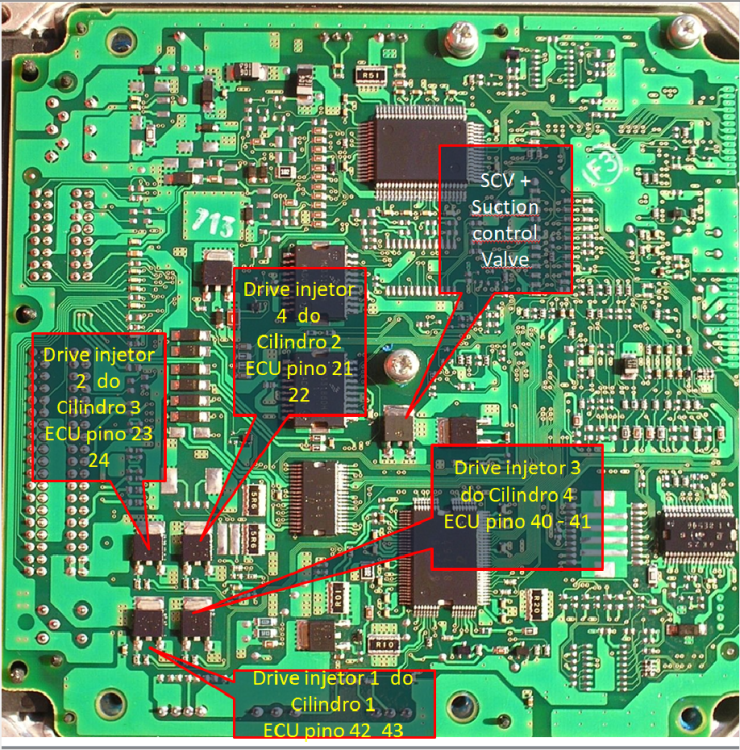

2.3. Controle dos Injetores

• Cada injetor possui driver dedicado:

  • Cilindro 1: ECU pinos 42 e 43

  • Cilindro 2: ECU pinos 21 e 22

  • Cilindro 3: ECU pinos 23 e 24

  • Cilindro 4: ECU pinos 40 e 41

• Drivers de alta potência para acionamento piezoelétrico/solenóide, com dissipadores próximos para controle térmico.

---

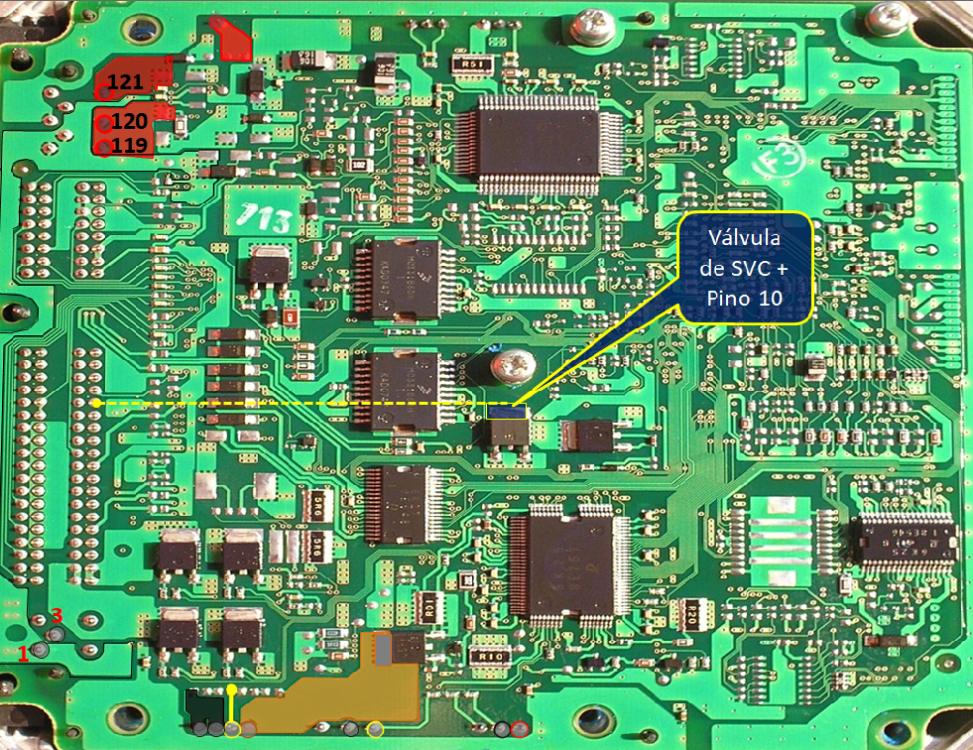

2.4. Controle da Válvula SCV

• SCV (+): ECU pino 10

• Localizado próximo à parte central da placa, com ligação ao bloco de drivers responsável por pressurizar o sistema de alimentação de combustível.

• Função: Controlar a pressão do rail ajustando a abertura da válvula de sucção da bomba de alta pressão.

---

2.5. Corpo Motorizado – CI MC33186DH

• Driver inteligente para motor DC bidirecional, identificado no layout como responsável pelo corpo motorizado.

• Possui proteção contra sobrecorrente, sobretemperatura e diagnóstico interno.

• Recebe comando do processador e aciona diretamente o motor do corpo de borboleta.

3. Testes e Diagnóstico

3.1. Teste do Motor do Acelerador

• Medir continuidade e isolamento dos pinos 116 e 118 até os terminais do conector do corpo de borboleta.

• Testar acionamento via scanner em modo atuadores.

3.2. Teste da EGR

• Verificar resistência do motor DC da EGR entre pinos 7 e 8.

• Acionar via scanner e observar resposta.

3.3. Teste dos Injetores

• Medir resistência das bobinas de cada injetor.

• Usar osciloscópio para confirmar pulso durante a partida.

3.4. Teste da SCV

• Medir resistência da válvula e conferir tensão no pino 10 durante funcionamento.

---

4. Defeitos Comuns

• Queima de MOSFETs dos injetores por sobrecorrente.

• Falha no MC33186DH, causando perda de comando do corpo de borboleta.

• Drivers da EGR danificados por travamento mecânico da válvula.

• Circuito da SCV aberto ou em curto, causando erro de pressão no rail.

---

5. Mapa Mental da ECU L200 Triton – Modelo 1
