• or HC14 ajusta a polaridade para o formato adequado de processamento.

• Forma de onda esperada: sinal quadrado digitalizado, com transições nítidas no osciloscópio.

---

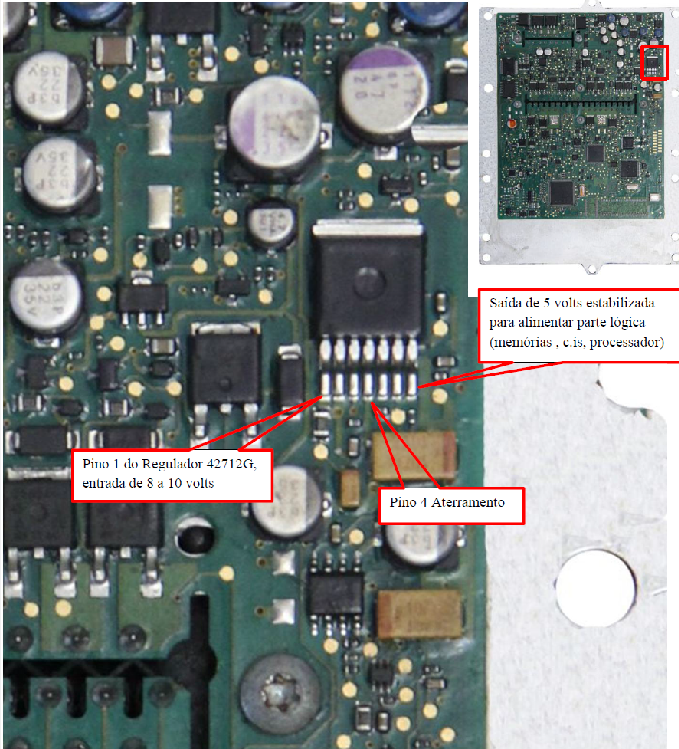

2.5. Regulador de Tensão 5V

• CI 42712G:

  • Pino 1: entrada de 8 a 10V.

  • Pino 4: aterramento.

  • Saída: 5V estabilizados para a lógica (processador, memórias, CIs auxiliares).

• Falhas neste regulador resultam em resets ou ECU sem funcionamento.

---

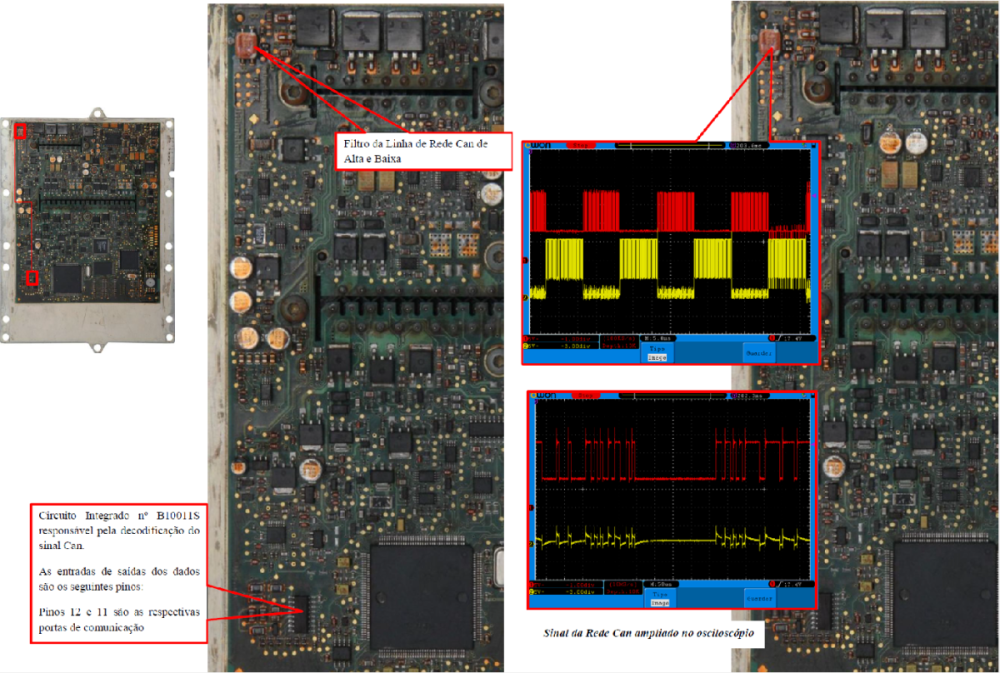

2.6. Comunicação CAN

• Filtro de Linha B827990 – atenua ruídos nas linhas de alta e baixa.

• CI B10011S – decodifica o protocolo CAN:

  • Entradas: pinos 2 e 11.

  • Permite comunicação com outros módulos (painel, ABS, transmissão).

• Sinais no osciloscópio: dois canais com ondas quadradas complementares.

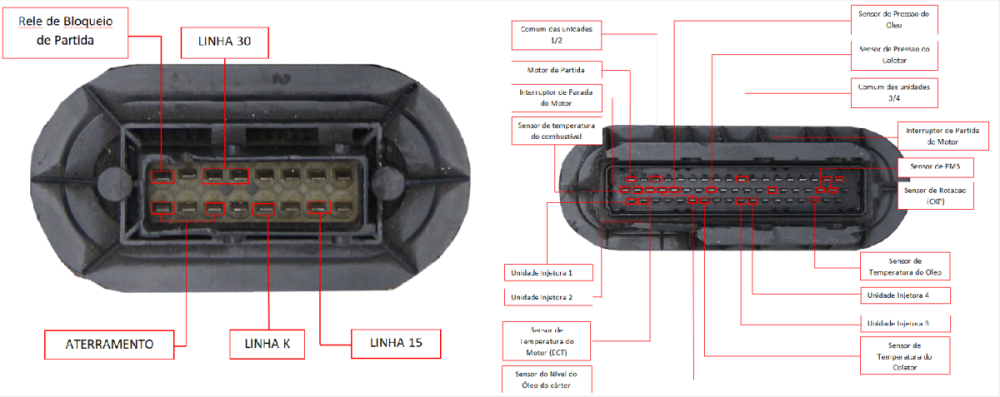

3. Testes e Diagnóstico

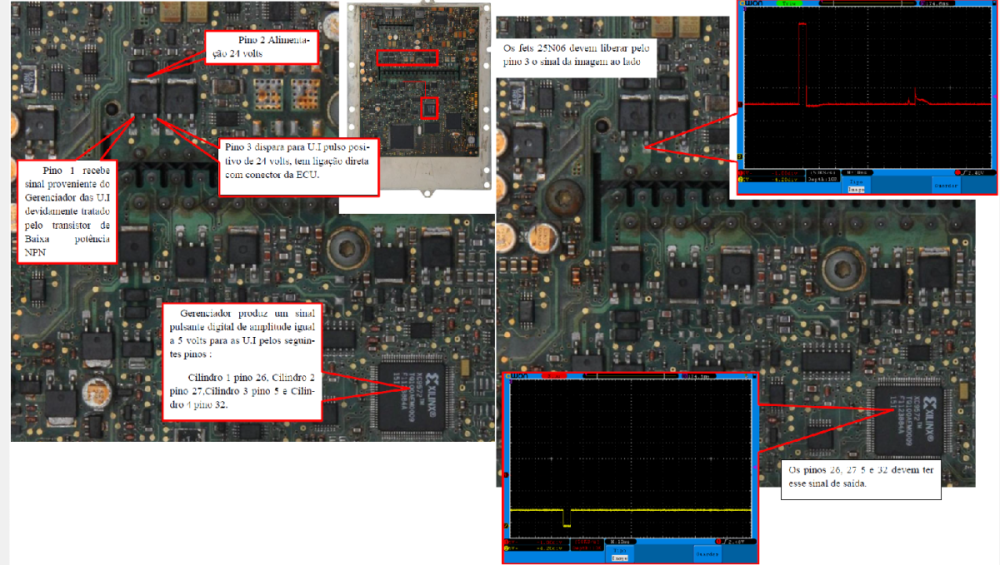

3.1. Teste de Acionamento das UIs

• Verificar 24V no pino 2 dos MOSFETs 25N06.

• Testar saída pulsante de 5V do gerenciador nos pinos correspondentes de cada cilindro.

• Osciloscópio deve mostrar onda quadrada sincronizada com a rotação.

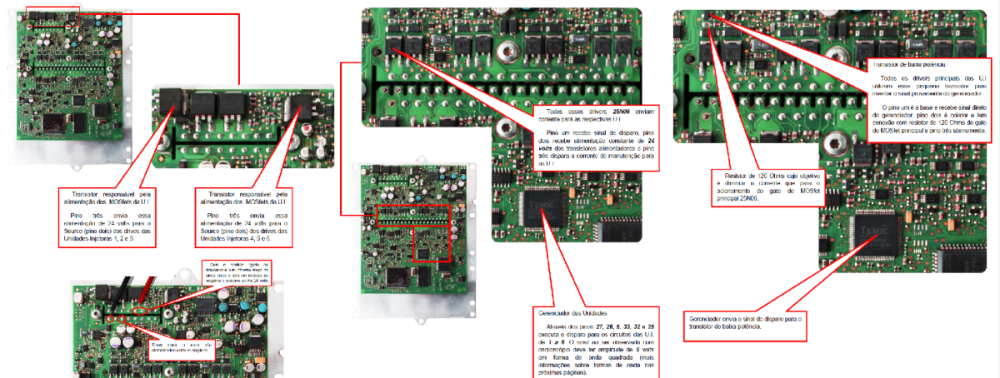

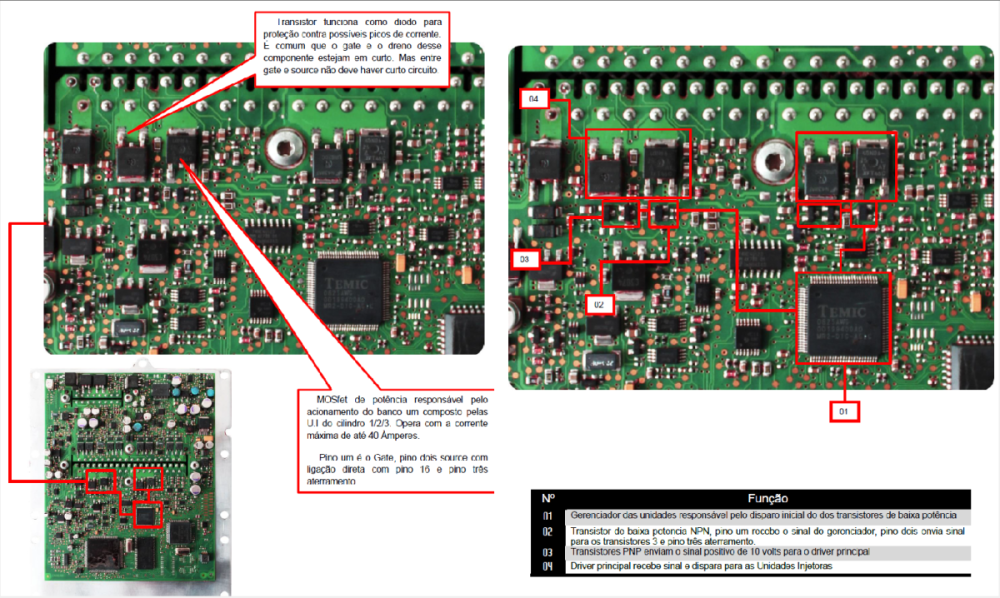

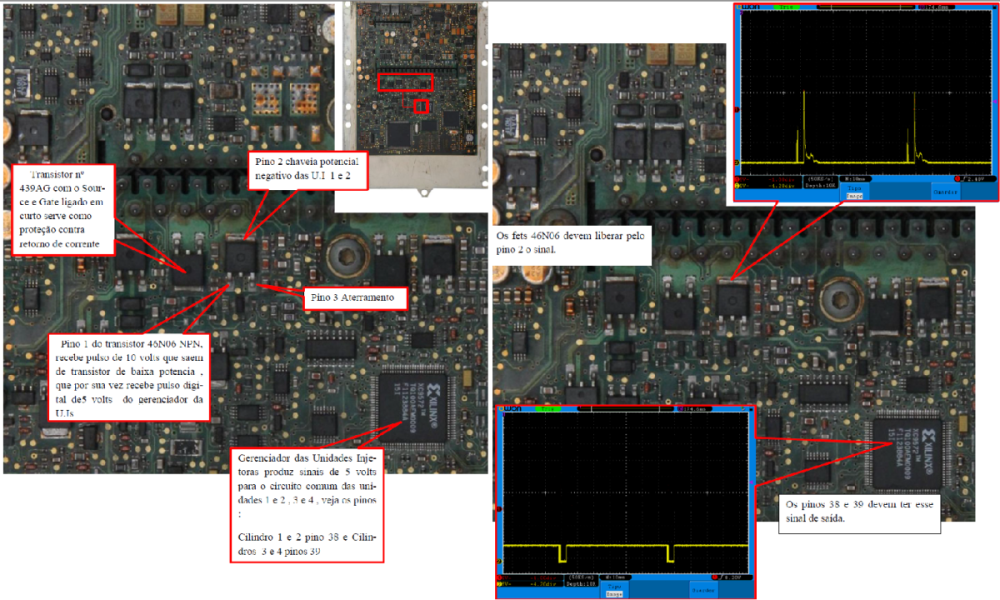

3.2. Teste do Circuito Comum

• Confirmar chaveamento do 40N06 e do 620TG para cada grupo de três UIs.

• Se um banco falha, investigar primeiro esses dois componentes.

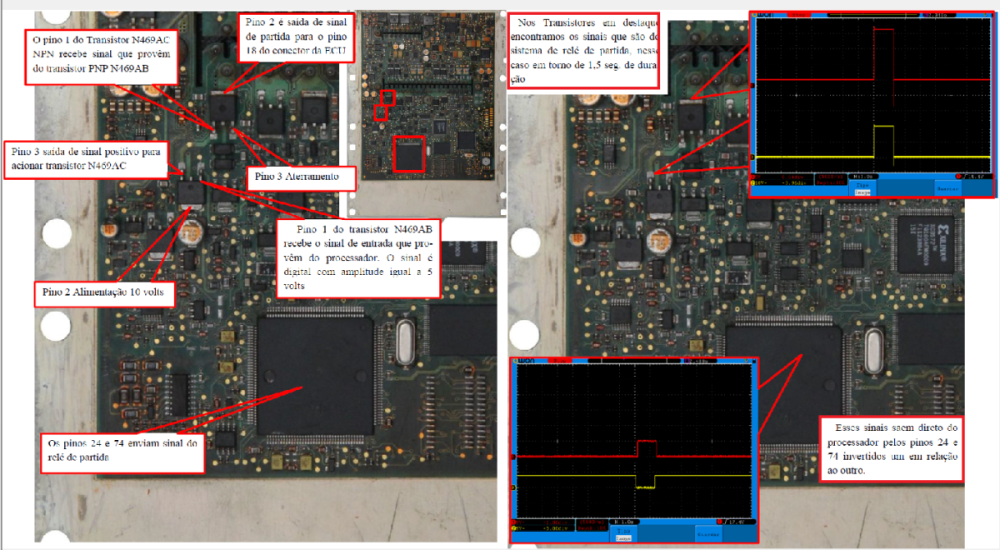

3.3. Teste do Sistema de Partida

• Confirmar sinal de 5V nos pinos 24 e 74 do processador.

• Verificar acionamento sequencial dos transistores NPN e PNP até a saída no pino 18.

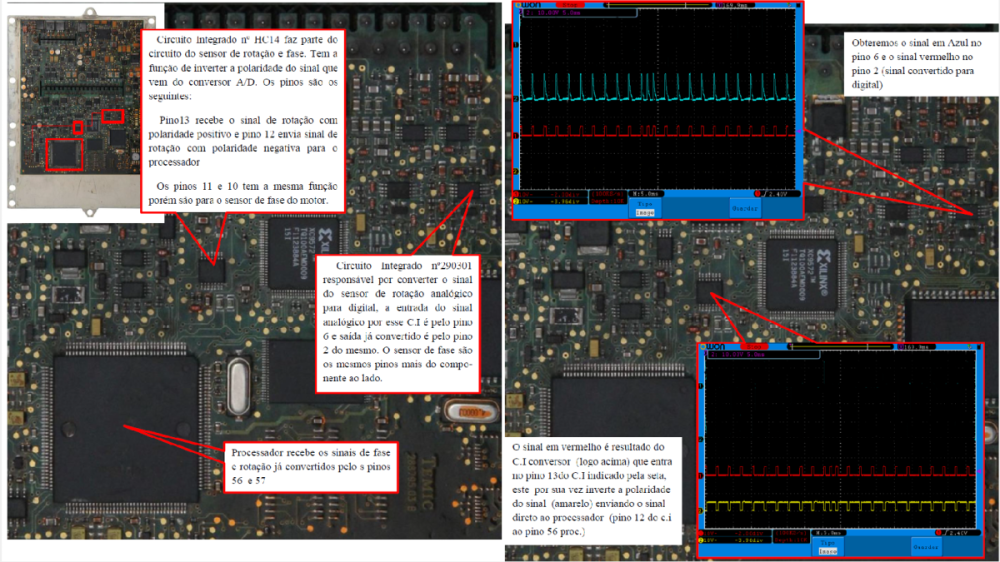

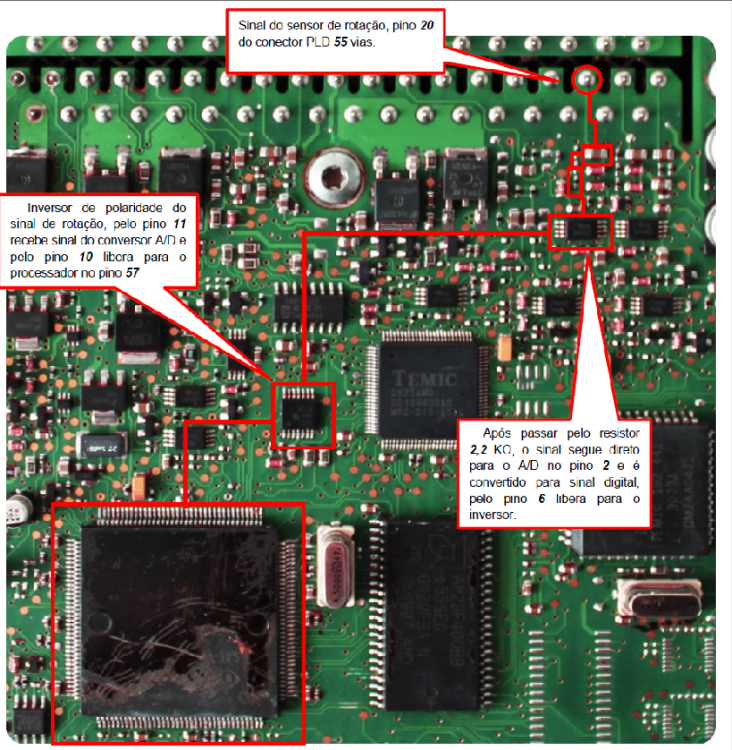

3.4. Teste dos Sensores

• Medir sinal AC nos pinos 19 (rotação) e 20 (fase).

• Conferir conversão para sinal digital nos pinos 56 e 57 do processador.

---

4. Defeitos Comuns

• MOSFETs 25N06 em curto devido a sobrecorrente nas UIs.

• Falha no 40N06 ou 620TG causando ausência de negativo ou positivo comum.

• Regulador 42712G sem saída de 5V.

• Conversor A/D defeituoso impedindo leitura dos sensores.

• Oxidação nas áreas de entrada de sinal.

---

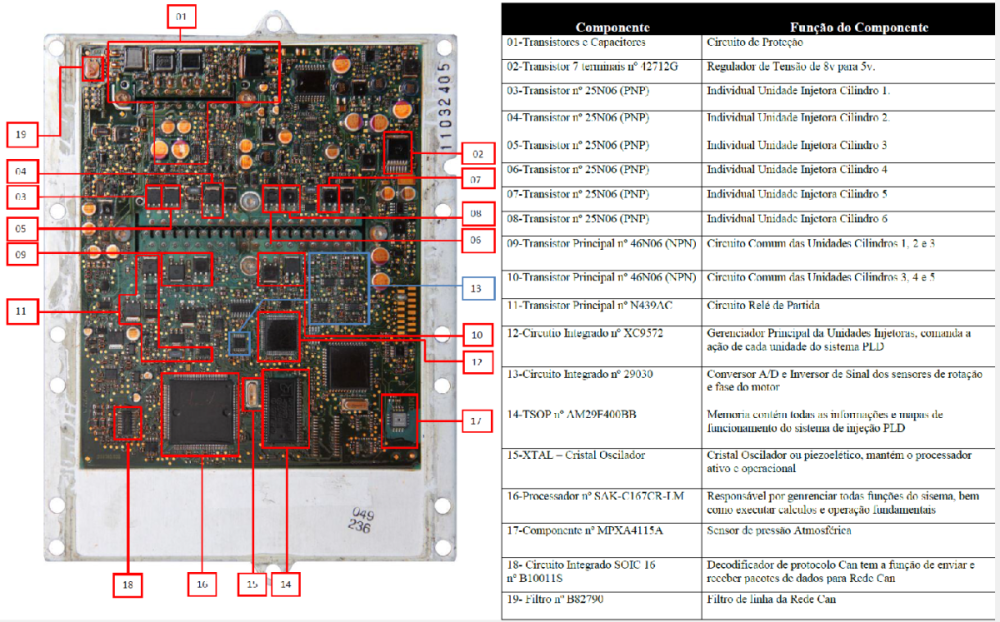

5. Tabela Resumo – Drivers e Funções

Componente	Função	Observação
25N06	Positivo individual UI	Cil. 1 a 6
40N06	Negativo comum	Grupo 1-3 e 4-6
620TG	Positivo comum	Grupo 1-3 e 4-6
N469AC	Controle partida NPN
N469AB	Controle partida PNP
42712G	Regulador 5V
HC14	Inversor fase/rotação
B10011S	Interface CAN
