1. Visão Geral

A ECU Bosch PLD utilizada nos motores Mercedes OM457 é projetada para controlar individualmente cada Unidade Injetora (UI) através de circuitos MOSFET de alta potência, garantindo injeção precisa de combustível sob alta pressão.
Além do controle de injeção, a ECU gerencia a partida, leitura de sensores de rotação e fase, comunicação CAN e regulagem de tensão interna.

---

2. Setores e Funções

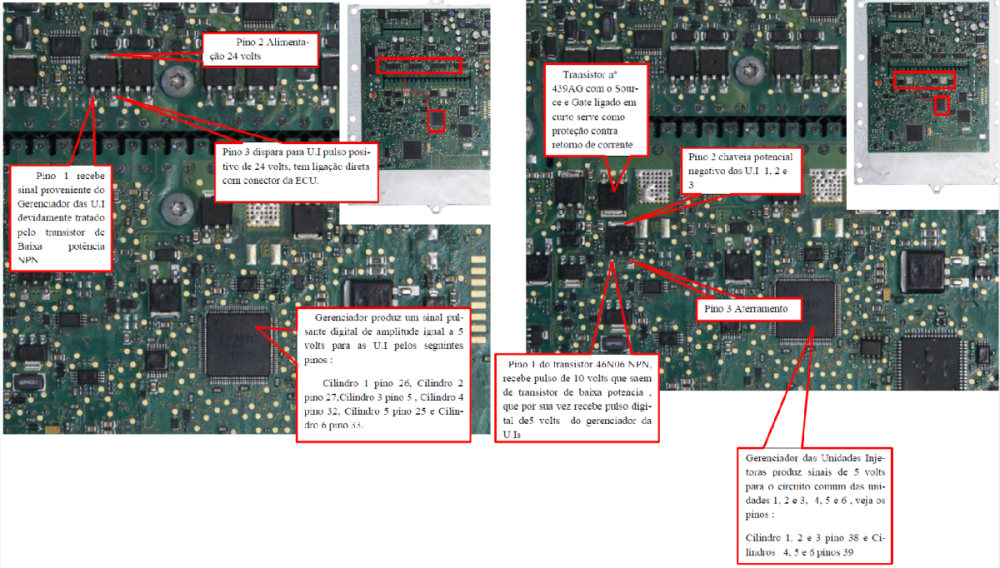

2.1. Controle das Unidades Injetoras (UIs)

• MOSFETs 25N06-45L (cilindros 1, 3, 5, 6 e 4) – acionamento positivo de 24V.

  • Pino 1: sinal de comando (-5V ou +5V, conforme o cilindro)

  • Pino 2: alimentação 24V

  • Pino 3: saída para UI correspondente no conector (pinos 54, 53, 45, 44 e 38)Mercedes_PLD_OM457 UNID….

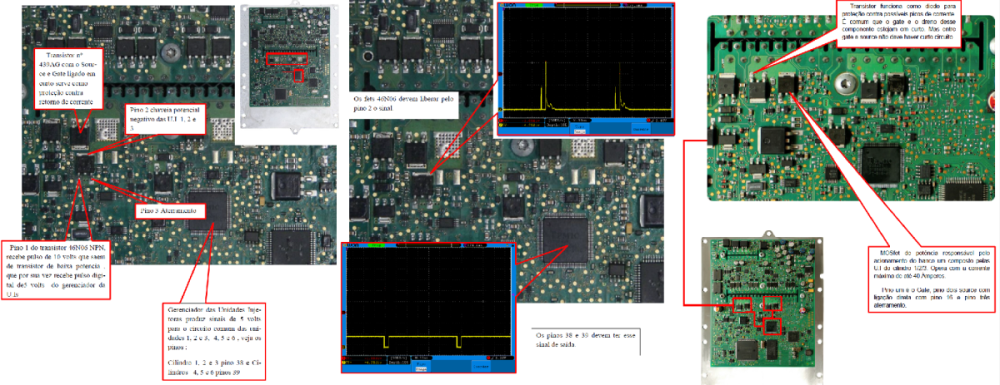

• Circuitos Comuns – cada conjunto de 3 UIs possui:

  • MOSFET 40N06-25L – comanda negativo comum das UIs (1-3 ou 4-6).

  • 620TG – fornece positivo comum 24V para o banco de UIs, ligado diretamente ao conectorMercedes_PLD_OM457 UNID….

• Cada banco (1/2/3 e 4/5/6) tem controle separado, o que facilita diagnóstico e reparo isolado.

---

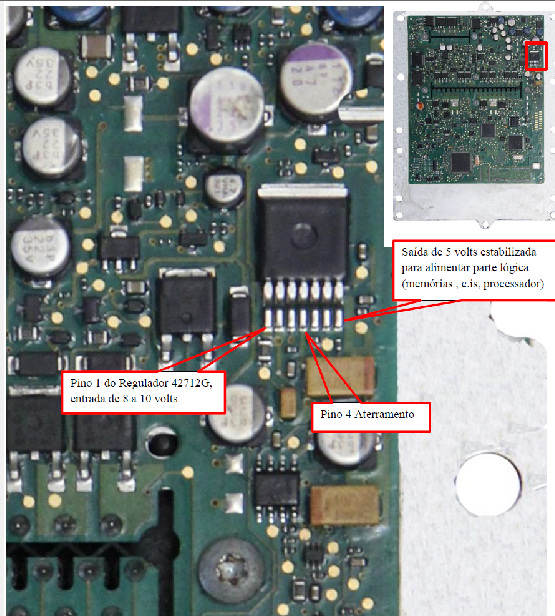

2.2. Regulador de Tensão

• CI 4271-2G – regula a tensão de entrada (8V-10V) para 5V estáveis para a lógica da ECUMercedes_PLD_OM457 REGU….

  • Pino 1: entrada 8V-10V

  • Pino 3: saída de reset

  • Pino 4: aterramento

  • Pino 7: saída de 5V estabilizados.

---

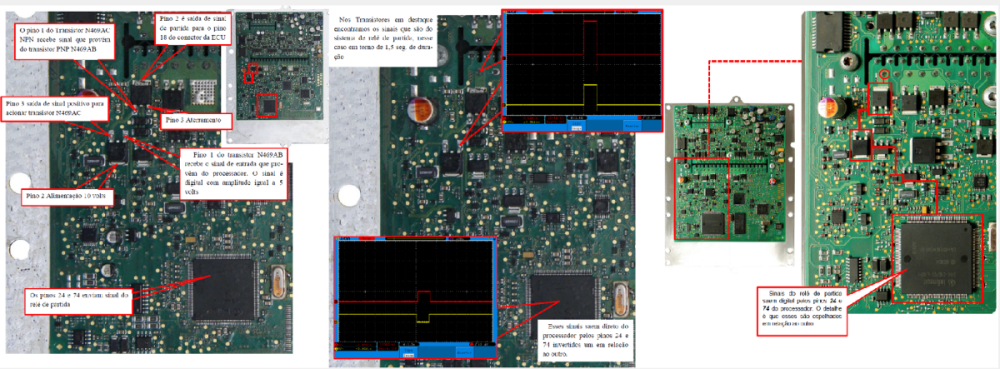

2.3. Circuito de Partida

• Sinal de partida é gerado pelo processador e enviado a um transistor NPN, que aciona o MOSFET de potência.

• MOSFET comanda a saída para o relé de partida via conector, garantindo a energização do motor de arranque.

• Sinal é espelhado em dois pinos do processador para redundância.

---

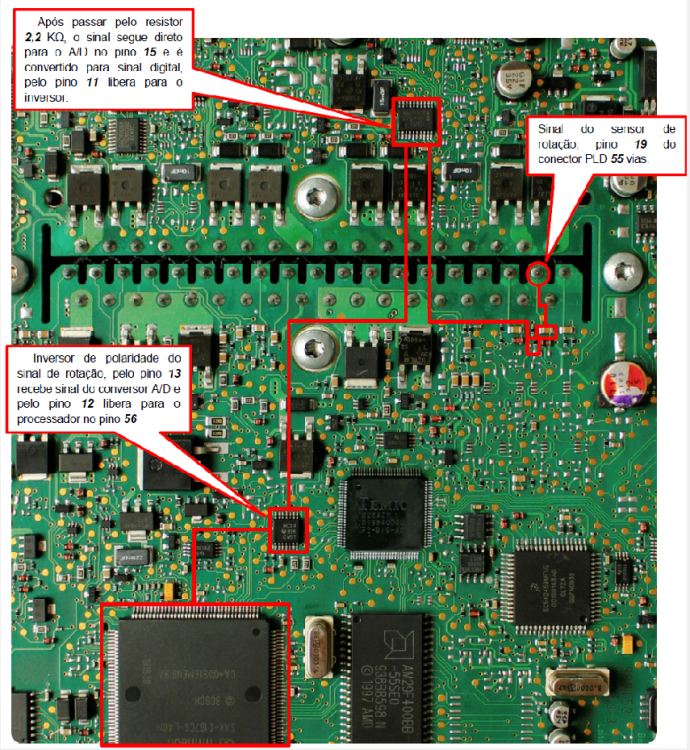

2.4. Sensores de Rotação e Fase

• Entrada de rotação: pino 19 do conector (PLD 55 vias).

• Entrada de fase: pino 20 do conector.

• Ambos passam por filtros RC (capacitores e resistores) para eliminar ruído.

• CI conversor A/D transforma sinal analógico em digital.

• Sinais são liberados para o processador nos pinos 56 (rotação) e 57 (fase).

---

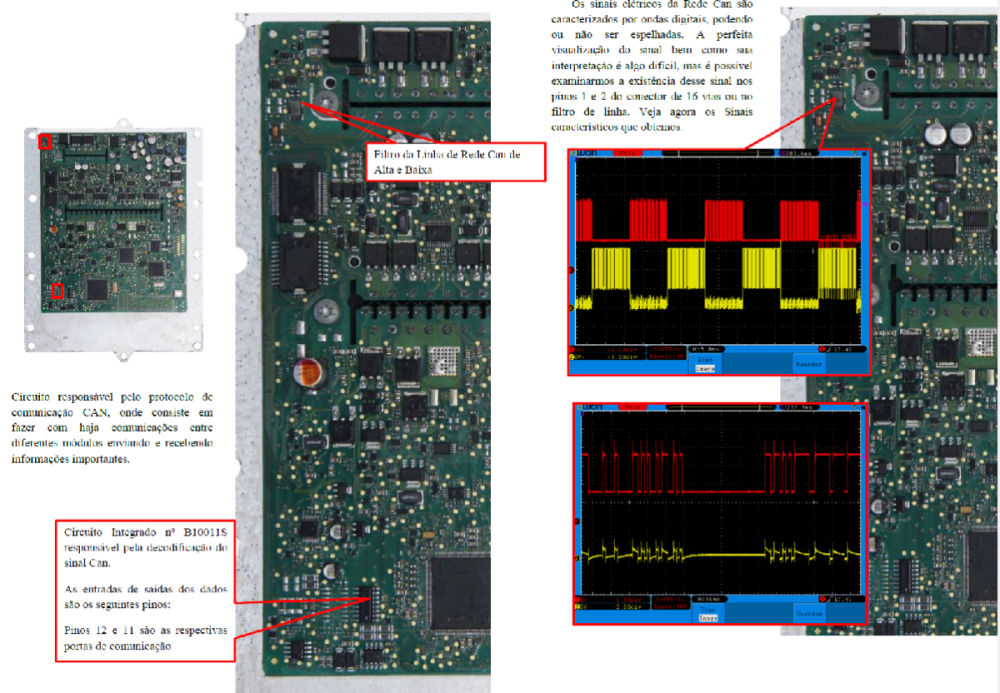

2.5. Comunicação CAN

• Filtro CAN – remove interferências das linhas de alta e baixa.

• CI B10011S – decodifica protocolo CAN:

  • Entradas: pinos 2 e 11 (portas de comunicação).

• Permite troca de dados com outros módulos (transmissão, painel, etc.).

3. Testes Práticos e Diagnóstico

3.1. Teste de Alimentação das UIs

• Com ECU ligada:

  1. Medir 24V no pino 2 dos MOSFETs 25N06-45L.

  2. Confirmar acionamento negativo pelo MOSFET 40N06-25L durante comando.

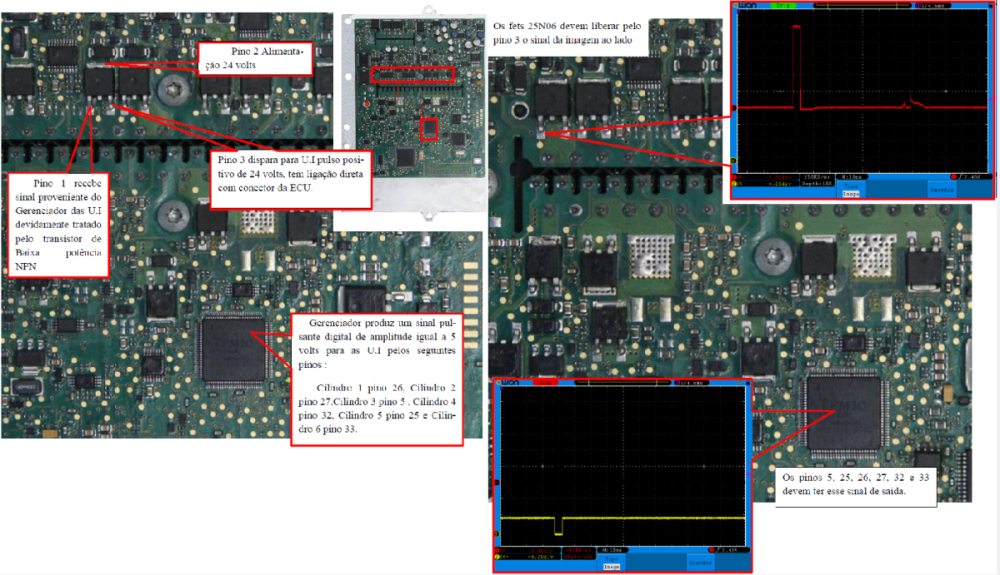

3.2. Teste de Acionamento

• Usar osciloscópio nos pinos de comando do gerenciador de UIs:

  • Forma de onda quadrada, amplitude 5V, frequência variável conforme rotação.

3.3. Teste Regulador 5V

• Medir pino 7 do CI 4271-2G: deve haver 5V estáveis.

• Se ausente, verificar tensão de entrada e pino de reset.

---

4. Defeitos Comuns

• MOSFET 25N06 em curto por sobrecorrente na UI.

• Falha no 40N06-25L causando perda do negativo comum.

• Regulador 4271-2G instável, causando resets e falha de comunicação.

• Trilha rompida entre gerenciador e MOSFETs por aquecimento.

• Oxidação na área dos filtros de rotação/fase.

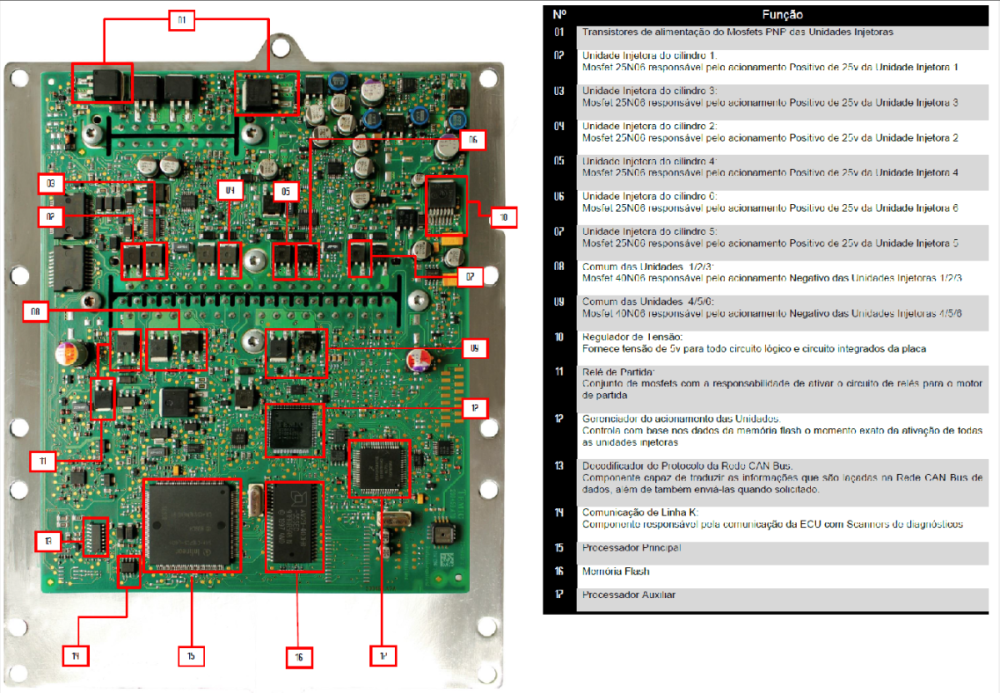

6. Tabela Resumo – Drivers e Funções

Componente	Função	Observação
25N06-45L	UI individual	Cil. 1,3,4,5,6 – saída 24V
40N06-25L	Negativo comum	Bancos 1-3 e 4-6
620TG	Positivo comum	Alimenta cada banco
4271-2G	Regulador 5V	Lógica ECU
B10011S	CAN	Decodificação
