1. Visão Geral da ECU PLD

A ECU Bosch PLD Fase 1, utilizada em motores Mercedes OM906 e OM457, é responsável pelo controle preciso das Unidades Injetoras (UI), partida, gerenciamento de rotação e fase, comunicação com a rede CAN e gerenciamento de alimentação.
Sua arquitetura utiliza drivers MOSFET de alta corrente, processador principal e auxiliar, gerenciadores dedicados para as UIs e circuitos de filtragem e conversão de sinais dos sensores.

---

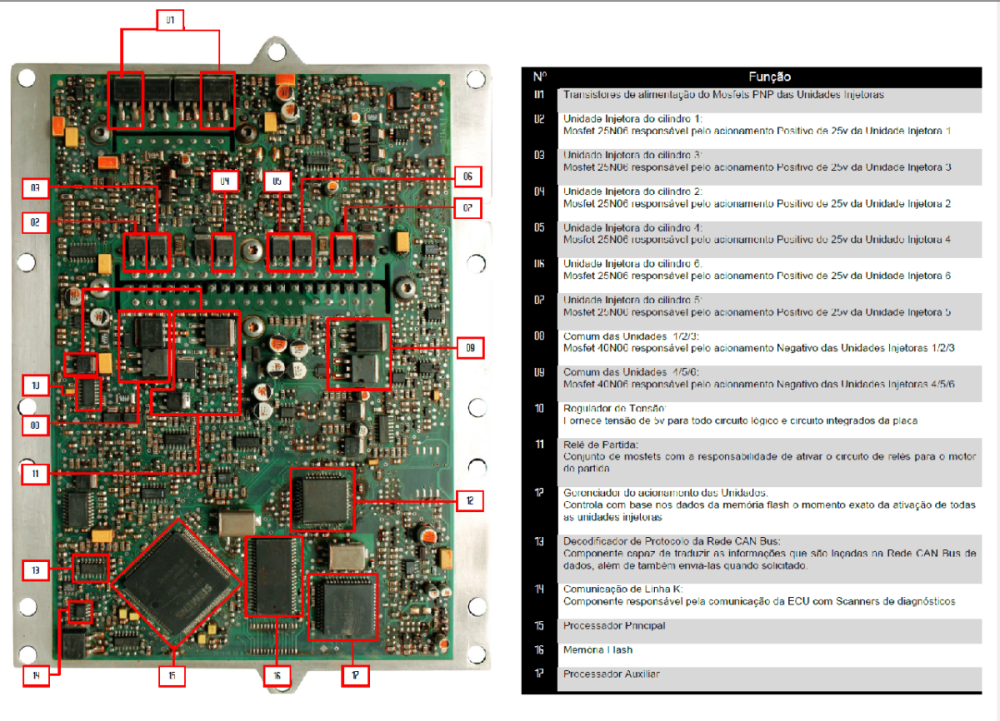

2. Setores e Componentes Identificados

2.1. Controle das Unidades Injetoras

• Componentes 02 a 07: MOSFETs 25N06 responsáveis pelo acionamento positivo (25 V) das Unidades Injetoras dos cilindros 1 a 6.

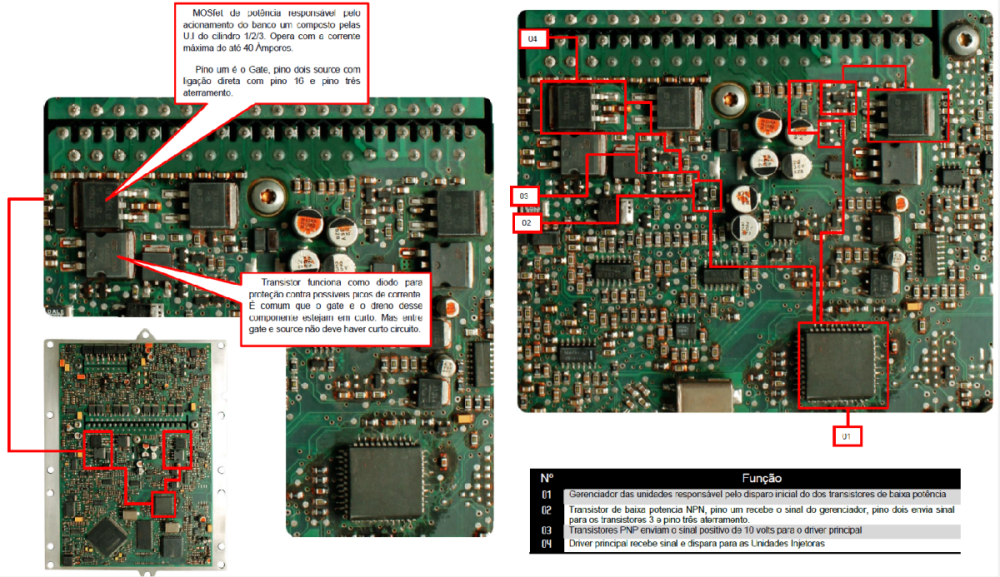

• Componentes 08 e 09: MOSFETs 40N06 para acionamento negativo das UIs (comum 1-3 e 4-6).

• Componente 01: Transistores de alimentação dos MOSFETs PNP, garantindo 24 V para as UIs.

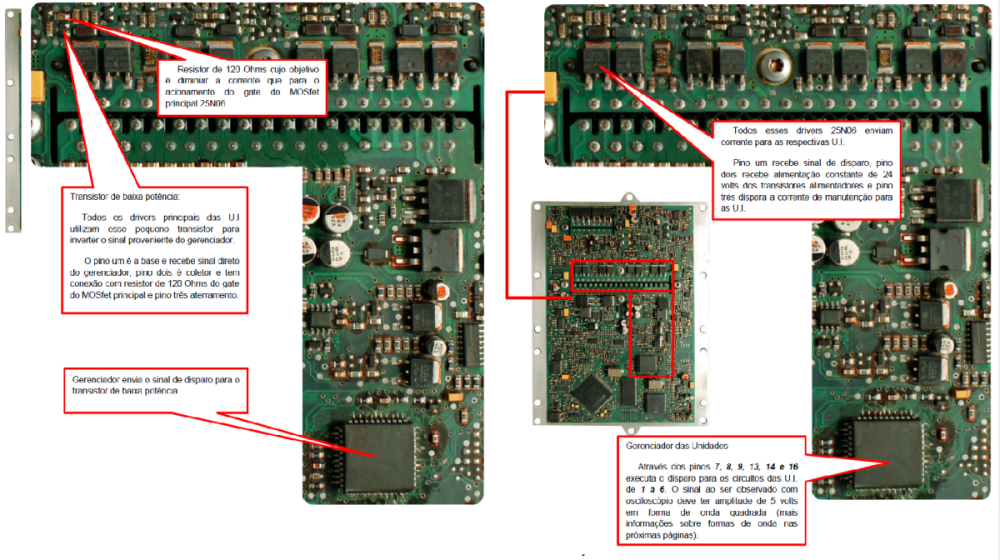

• Gerenciador das UIs (Componente 12): Recebe comandos do processador e executa disparos nos MOSFETs, enviando sinais pelos pinos 7, 8, 9, 13, 14 e 16.

• Resistores de 120 Ω: Limitam corrente no gate dos MOSFETs principais, protegendo o circuito de sobrecarga.

---

2.2. Circuito de Partida

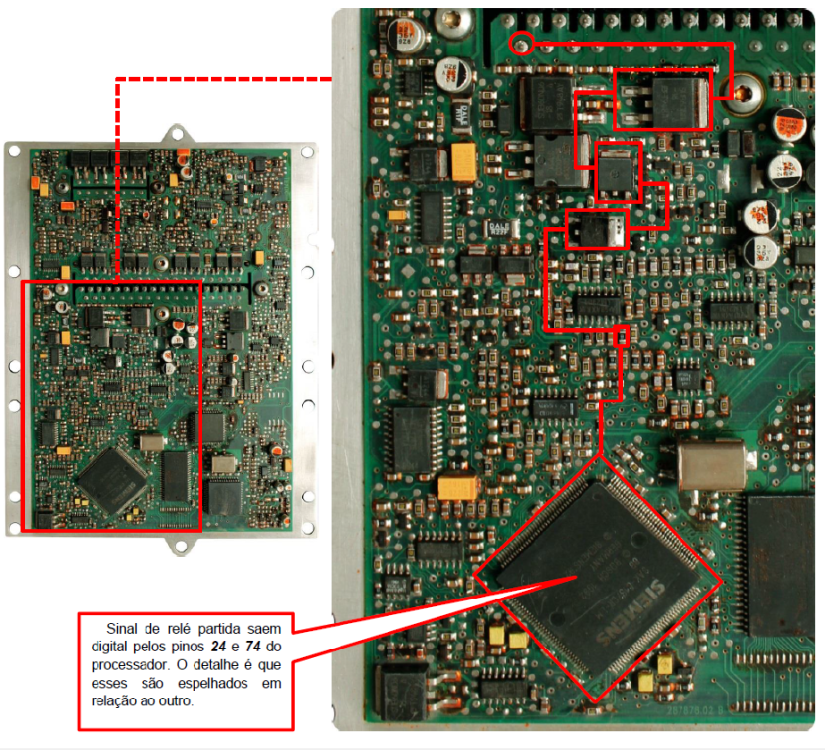

• Componente 11: Relé de partida, comandado pelo processador (pinos 24 e 74), enviando o sinal para ativação do motor de arranque.

• Rota de sinal: Processador → transistor driver → relé de partida → terminal de saída para o sistema de arranque.

---

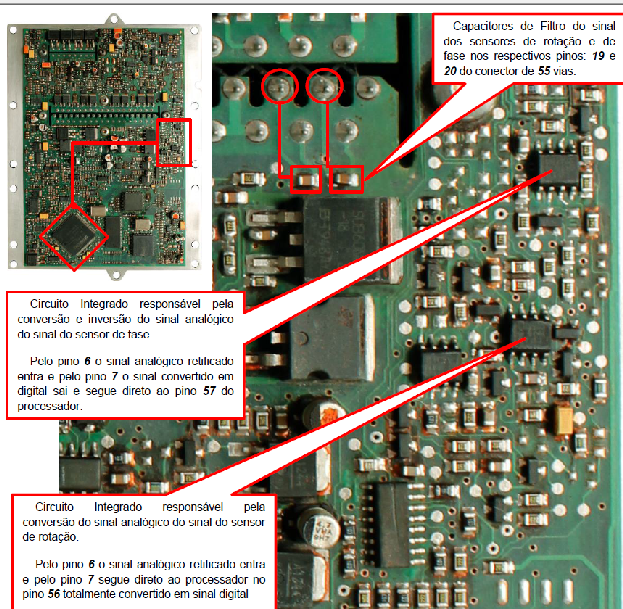

2.3. Leitura de Sensores de Rotação e Fase

• Filtros de entrada: Capacitores ligados aos pinos 19 (rotação) e 20 (fase) do conector de 55 vias.

• CIs de conversão: Dois circuitos integrados distintos, um para cada sensor:

  • Entrada analógica (pino 6 do CI) → retificação → conversão digital (pino 7) → saída para processador (pinos 56 e 57).

• Função: Garantir leitura estável, eliminando ruídos e ajustando o formato do sinal para o processador.

---

2.4. Comunicação e Rede CAN

• Componente 13: Decodificador de protocolo CAN, traduzindo dados do barramento para a ECU.

• Componente 14: CI de comunicação K-Line, usado para diagnósticos via scanner.

---

2.5. Processamento e Memória

• Componente 15: Processador principal – executa a lógica de controle de injeção, partida e diagnósticos.

• Componente 16: Memória Flash – armazena software e mapas de injeção.

• Componente 17: Processador auxiliar – funções de apoio, diagnóstico e redundância.

---

2.6. Regulador de Tensão e Alimentações

• Componente 10: Regulador de 5 V para alimentação da lógica digital e sensores.

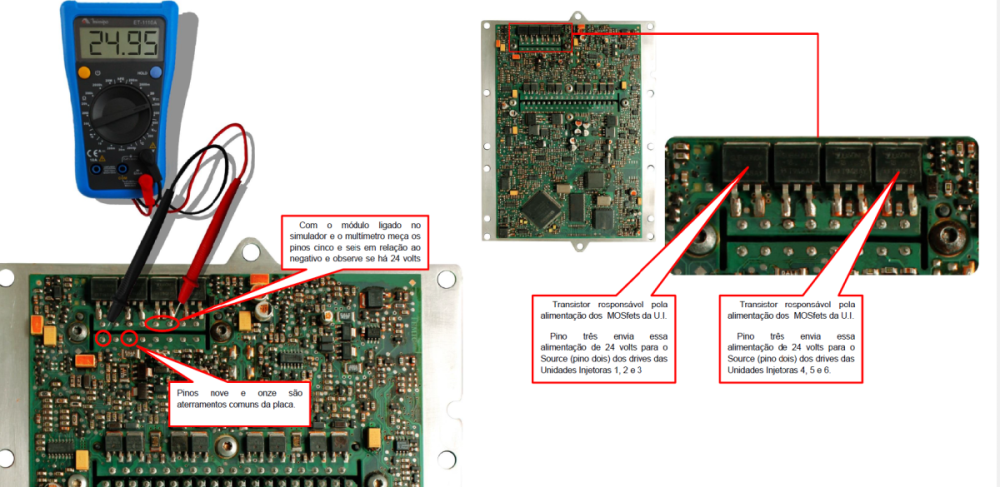

• Teste prático: Com o módulo ligado, medir tensão nos pinos 5 e 6 (positivo) e pinos 9 e 11 (terra). Deve haver ~24 V.

• Transistores de alimentação: Dois transistores dedicados para fornecer 24 V aos MOSFETs das UIs (cilindros 1-3 e 4-6).

3. Diagnóstico e Testes Práticos

3.1. Teste de Alimentação das UIs

1. Alimentar a ECU no simulador.

2. Medir nos pinos 5 e 6 do conector: devem apresentar 24 V.

3. Caso não haja tensão, verificar transistores de alimentação e resistores de 120 Ω.

3.2. Teste de Acionamento das UIs

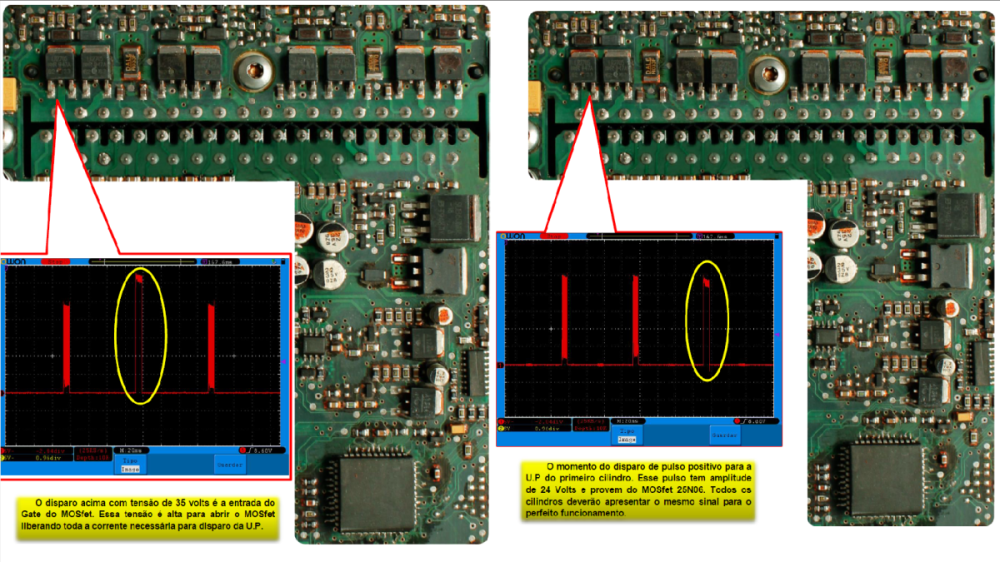

1. Usar osciloscópio nos pinos de comando do gerenciador (7, 8, 9, 13, 14 e 16).

2. Sinal esperado: onda quadrada de 5 V, variando conforme o disparo de cada UI.

3.3. Teste do Circuito de Partida

1. Acionar a partida e medir o comando no relé (componente 11).

2. Confirmar saída de sinal do processador (pinos 24 e 74).

3.4. Teste dos Sensores de Rotação/Fase

1. Medir nos pinos 19 e 20 para presença de sinal alternado dos sensores.

2. Conferir saída digital nos pinos 56 e 57 do processador.

---

4. Defeitos Comuns

• Queima dos MOSFETs 25N06 por sobrecorrente nas UIs.

• Falha no regulador de 5 V, causando reset intermitente.

• Oxidação na região dos capacitores de filtro dos sensores.

• Trilha rompida entre gerenciador e MOSFETs por sobreaquecimento.

• Falha nos transistores de alimentação das UIs, resultando em ausência de 24 V.

6. Tabela Resumo – Drivers e Funções

Nº	Componente	Função
01	Transistores PNP	Alimentação MOSFETs
02-07	MOSFETs 25N06	Positivo das UIs
08-09	MOSFETs 40N06	Negativo das UIs
10	Regulador 5 V	Alimentação lógica
11	Relé de Partida	Acionamento motor de arranque
12	Gerenciador UI	Disparo MOSFETs
13	CAN	Comunicação rede
14	K-Line	Comunicação scanner
15	CPU	Processamento
16	Flash	Software e mapas
17	CPU Aux	Funções de apoio
