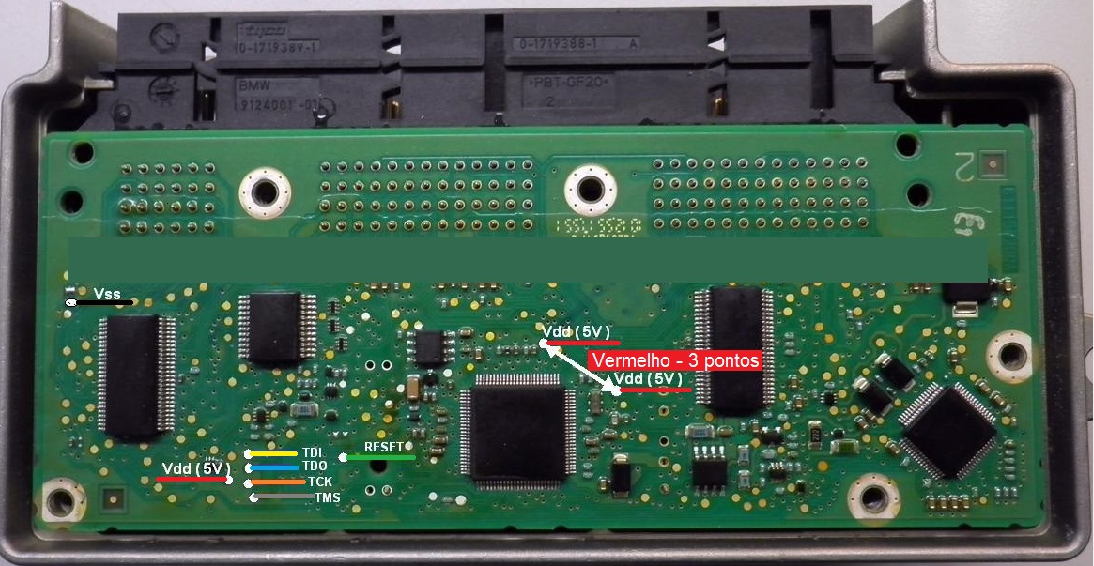

🔧 Boot UPA – Processador MC68HC08AZ32A

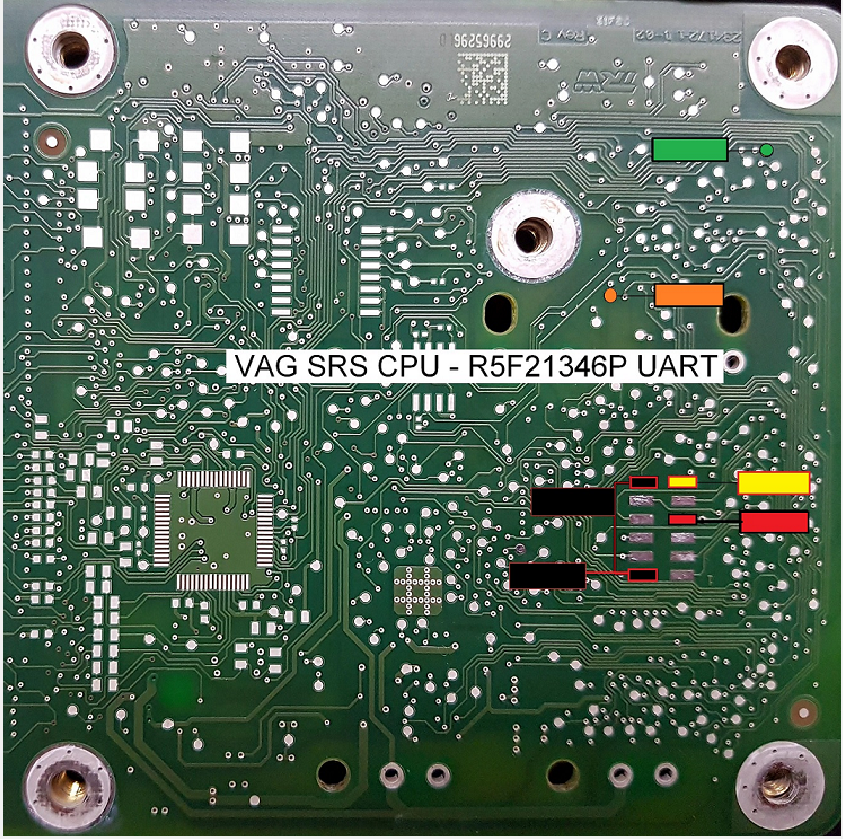

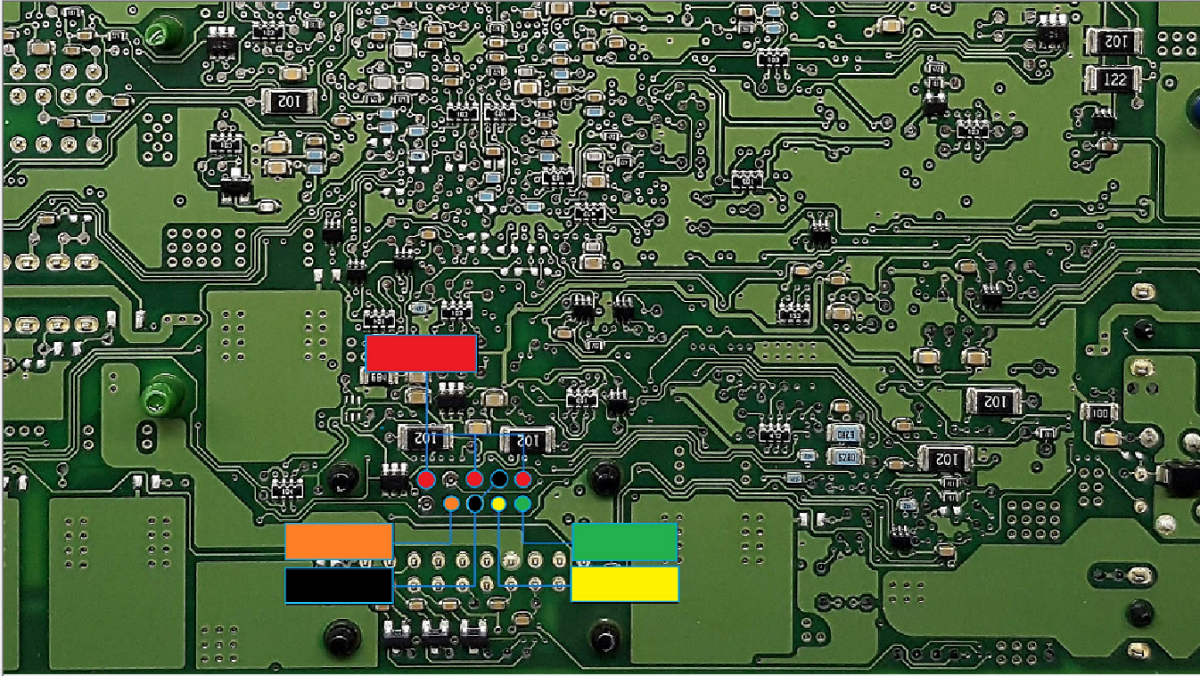

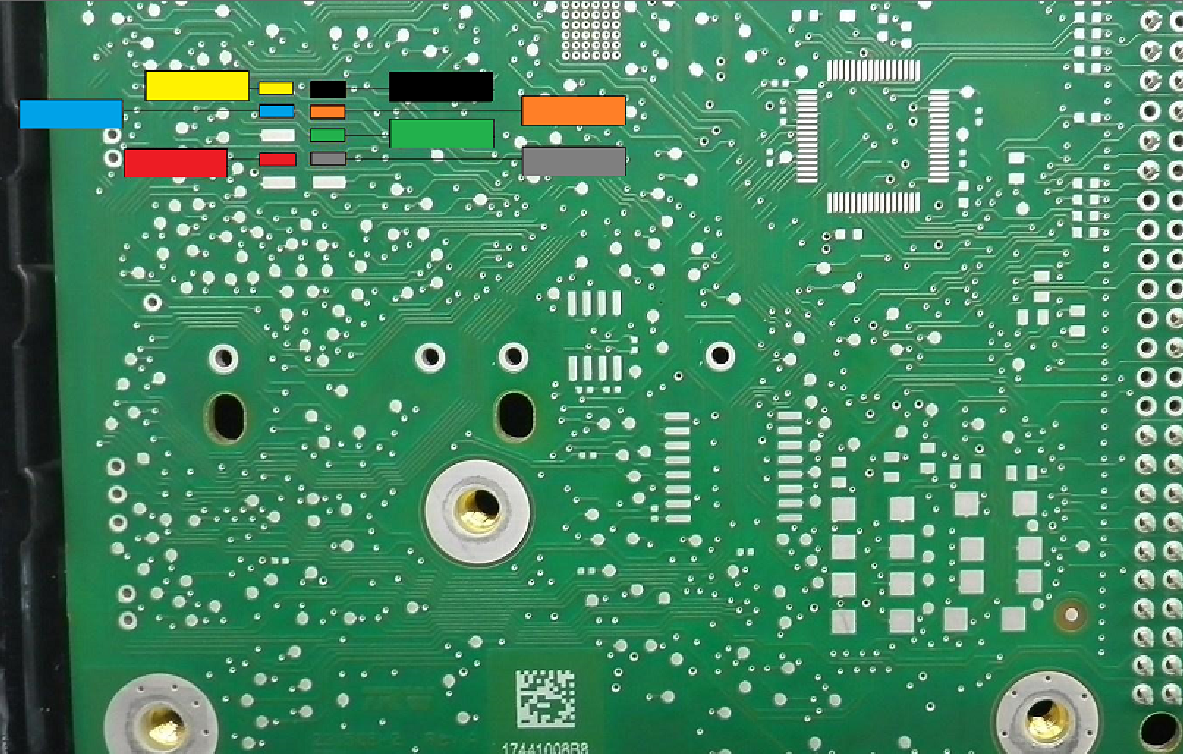

🔧 Boot UPA – Processador R5F21346P 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

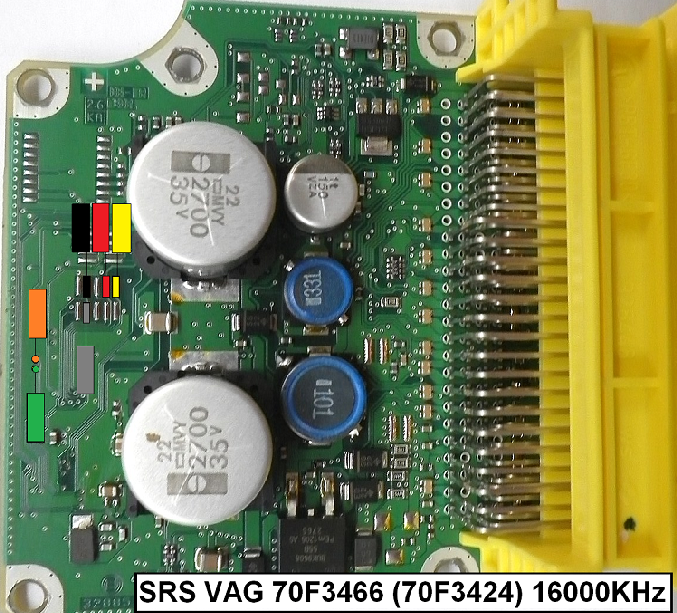

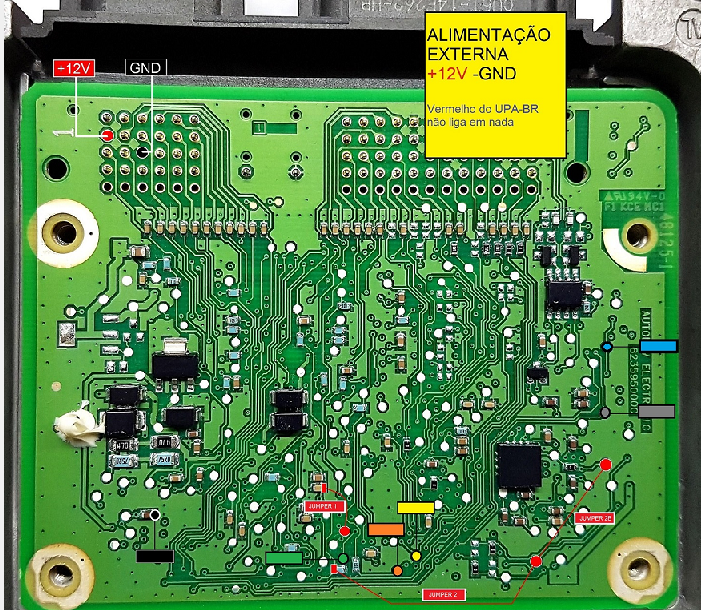

🔧 Boot UPA – Processador 70F3466/70F3424 🔄 Conversor de Cabos UPA + VVDI + CPT Program Estes são algumas numerações para este Processador: SINAL / USO UPA (pino - cor) VVDI (cor - sigla) CPT Program (pino - cor) IRQ 1 - MARROM — TDO / TCK 2 - AMARELO MARROM - TXD / TCK 4 - AZUL 1 - BRANCO (R7F) RDI / RXD 3 - LARANJA LARANJA - RXD 8 - VERMELHO TCAP1 / TRST 4 - ROXO — 5 - VERDE VSS / GND 5 - PRETO PRETO - VSS / GND 9 - MARROM BKGD / PD3 / TDO 6 - AZUL VERDE - TDO / FLMD1 3 - ROXO RESET 7 - VERDE AMARELO - RESET 6 - AMARELO PD4 / TMS (PD4/AN4) 8 - BRANCO ou CINZA AZUL - FLMD0 / TMS 7 - LARANJA VDD+ / VCC (+5V) 9 - VERMELHO VERMELHO - VCC 2 - CINZA Feita pelo Master Fernando. Em boots 12V+ com alimentação externa, não ligar o 5V+ do UPA (vermelho). Alimente apenas com o negativo (preto).

🔧 Boot UPA – Processador R5F64525 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

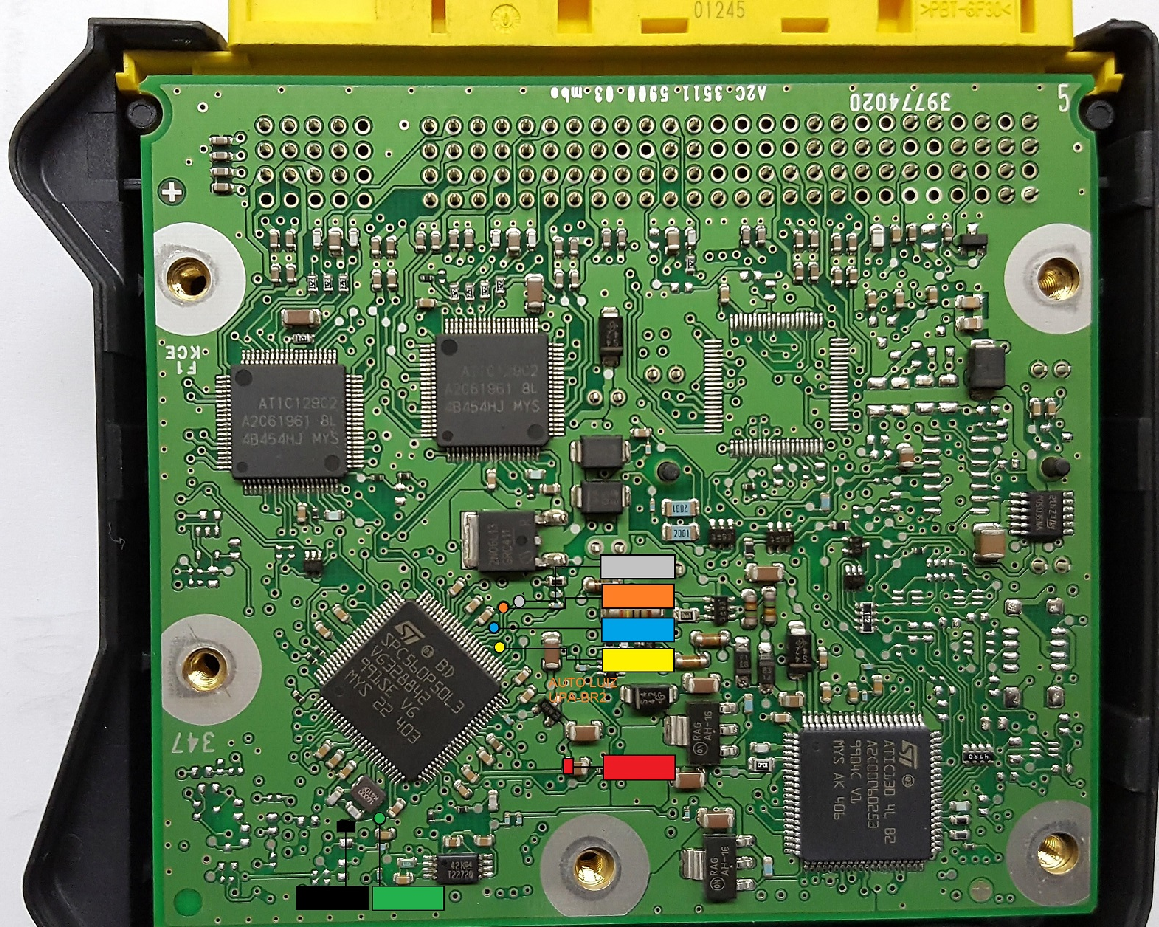

🔧 Boot UPA – Processador SPC560x 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

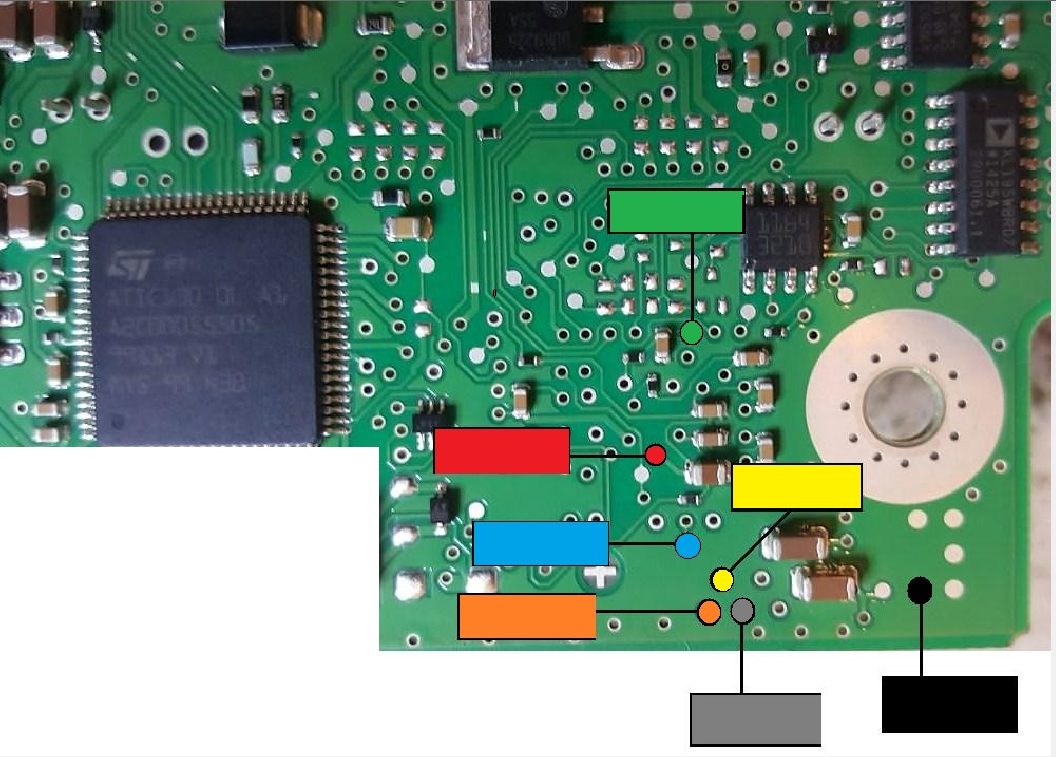

🔧 Boot UPA – Processador SPC560x 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MPC560x

🔧 Boot UPA – Processador R7F701018

🔧 Boot UPA – Processador MPC560x 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador XC2xxx 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MAC7141 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCCv

🔧 Boot UPA – Processador XC2xxx

🔧 Boot UPA – Processador SPC560P5 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MPC560x 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

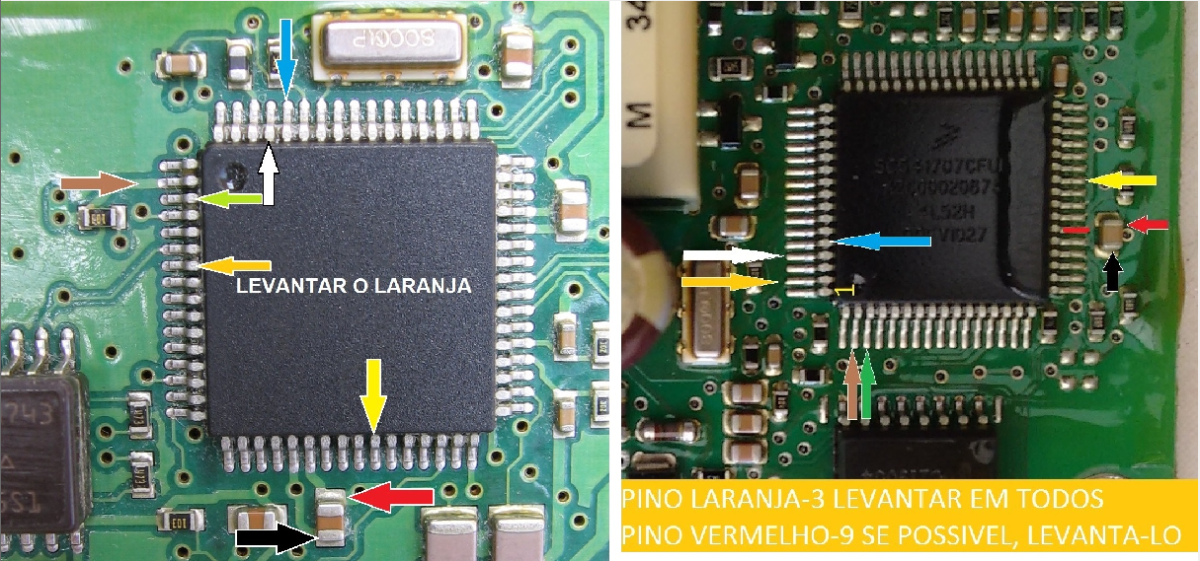

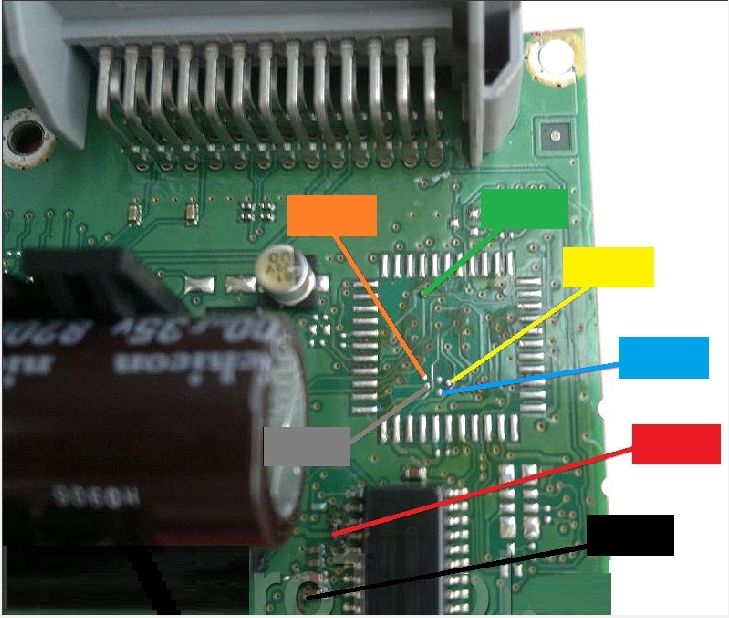

🔧 Boot UPA – Processador MAC7241 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

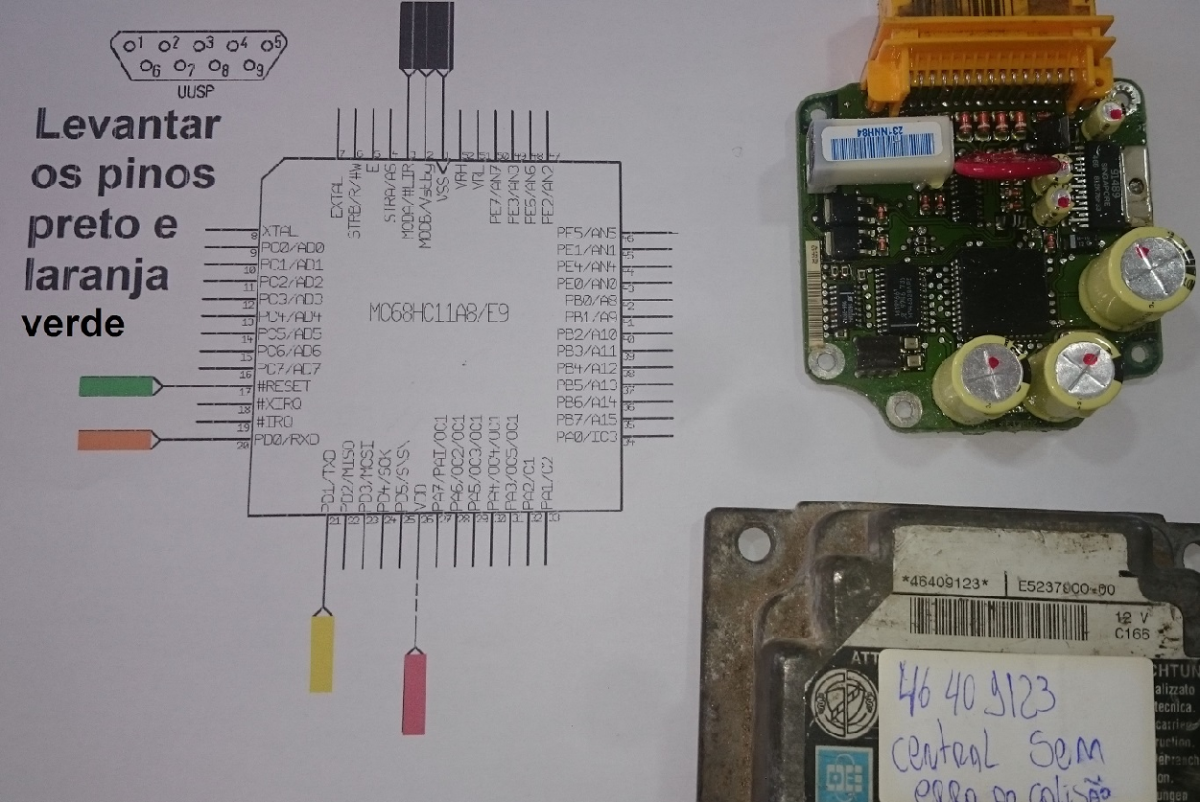

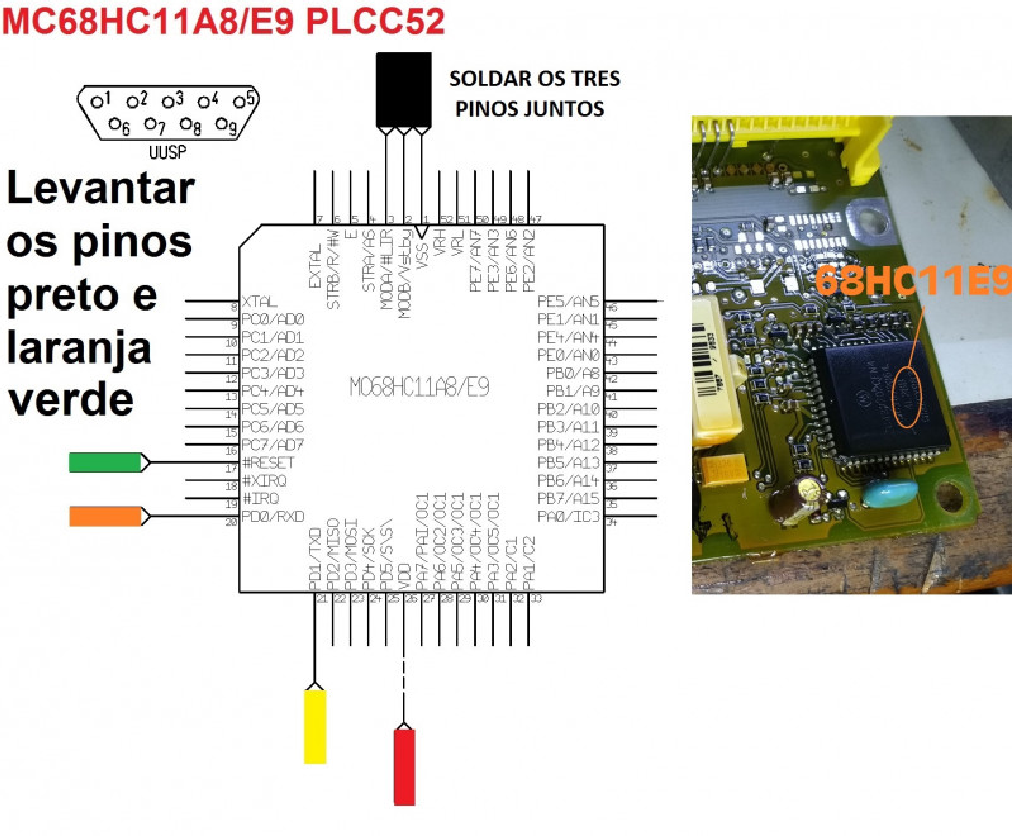

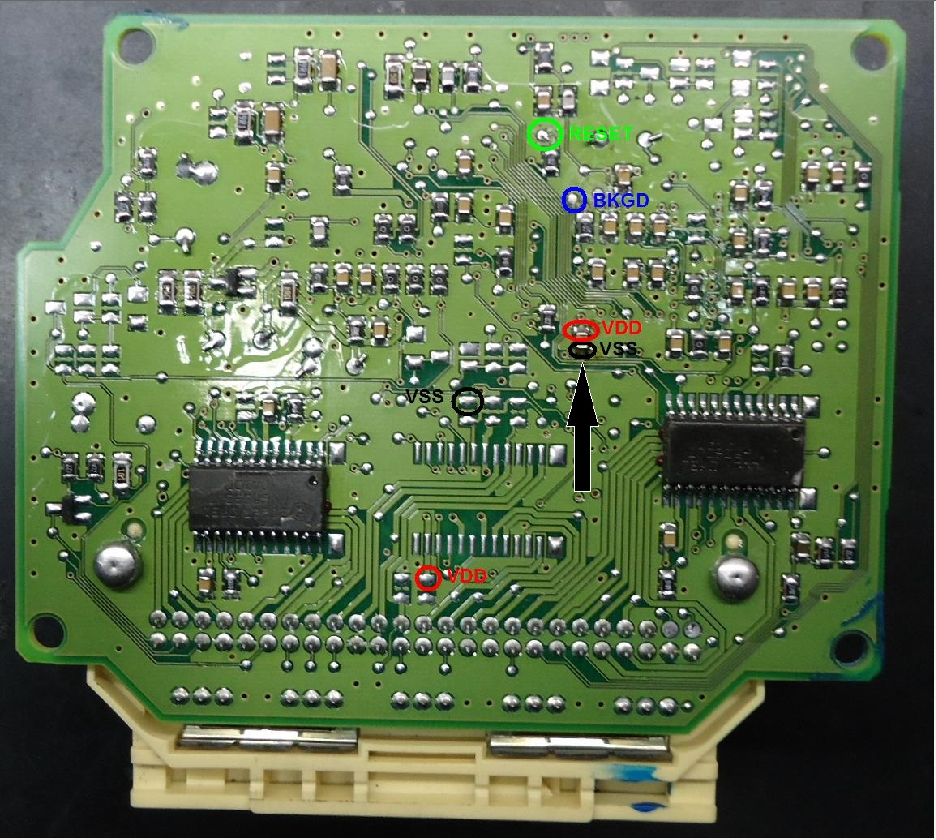

🔧 Boot UPA – Processador MC68HCxxxx 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MC68HCxxxx 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

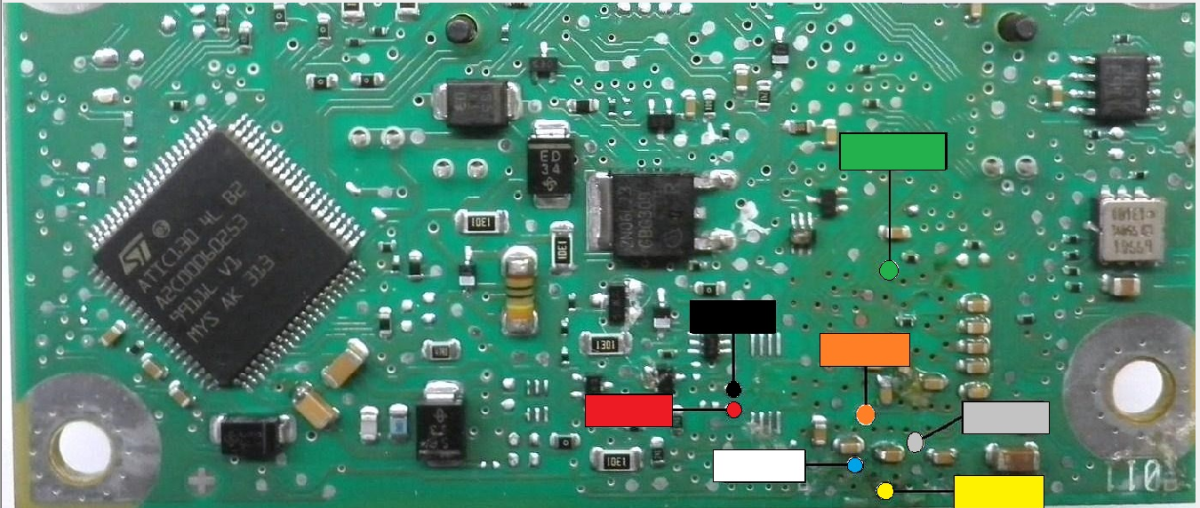

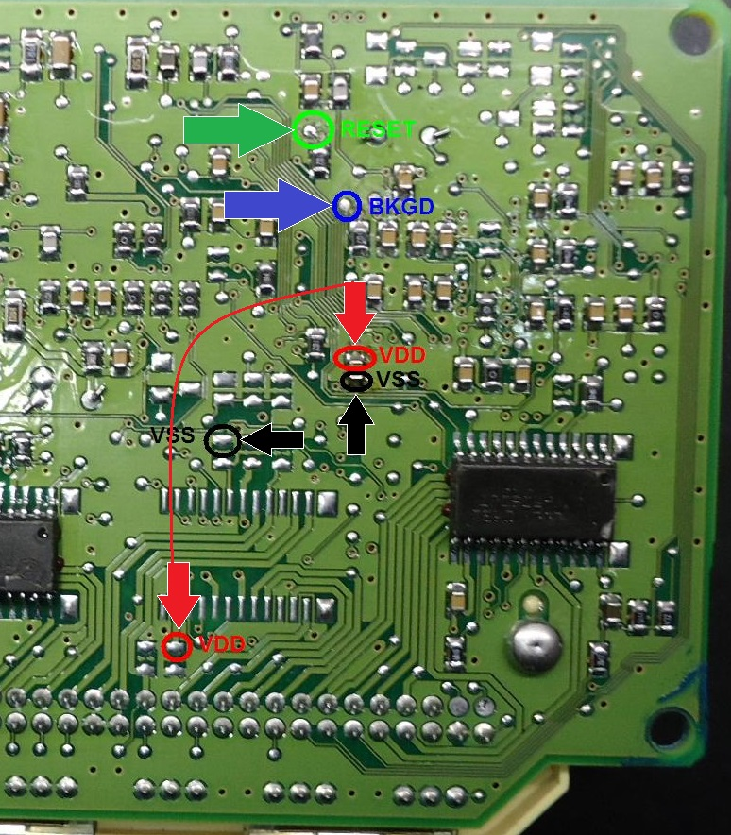

🔧 Boot UPA – Processador MC68HCxxxx 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

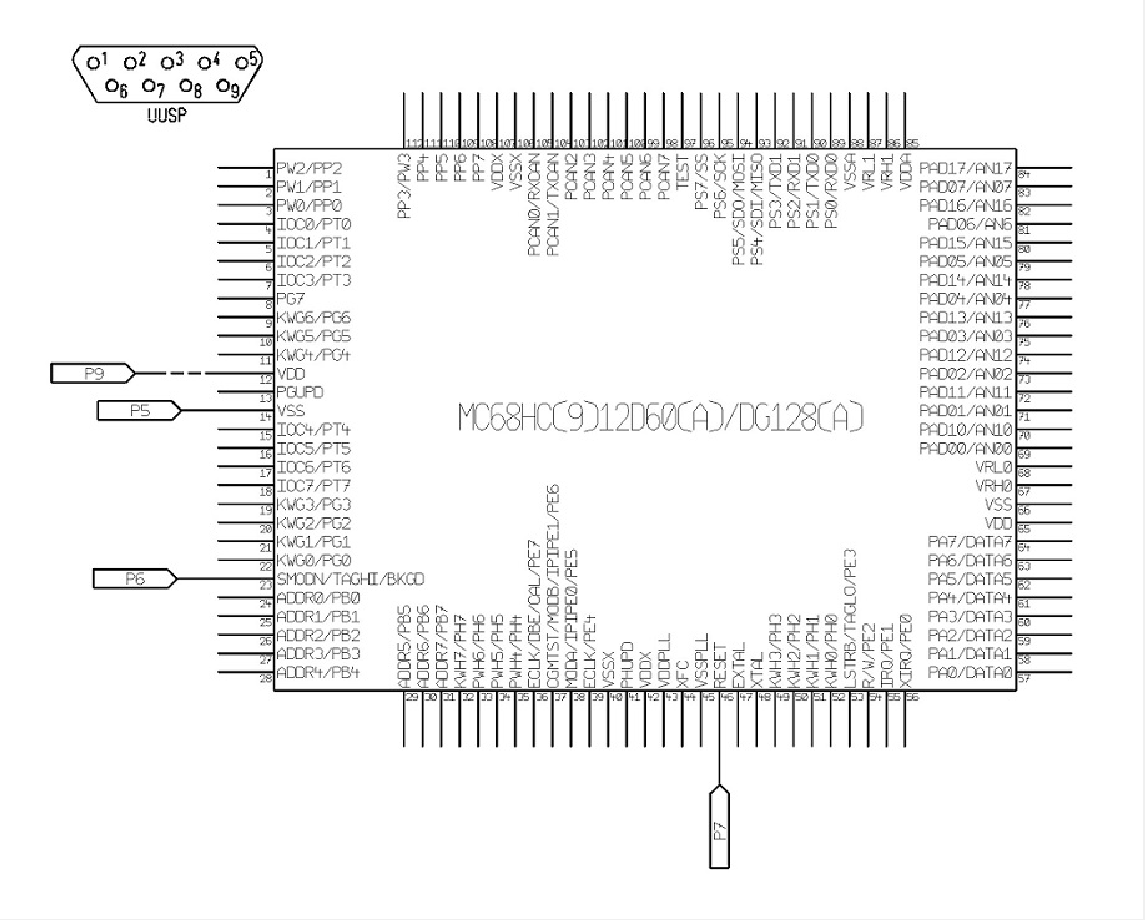

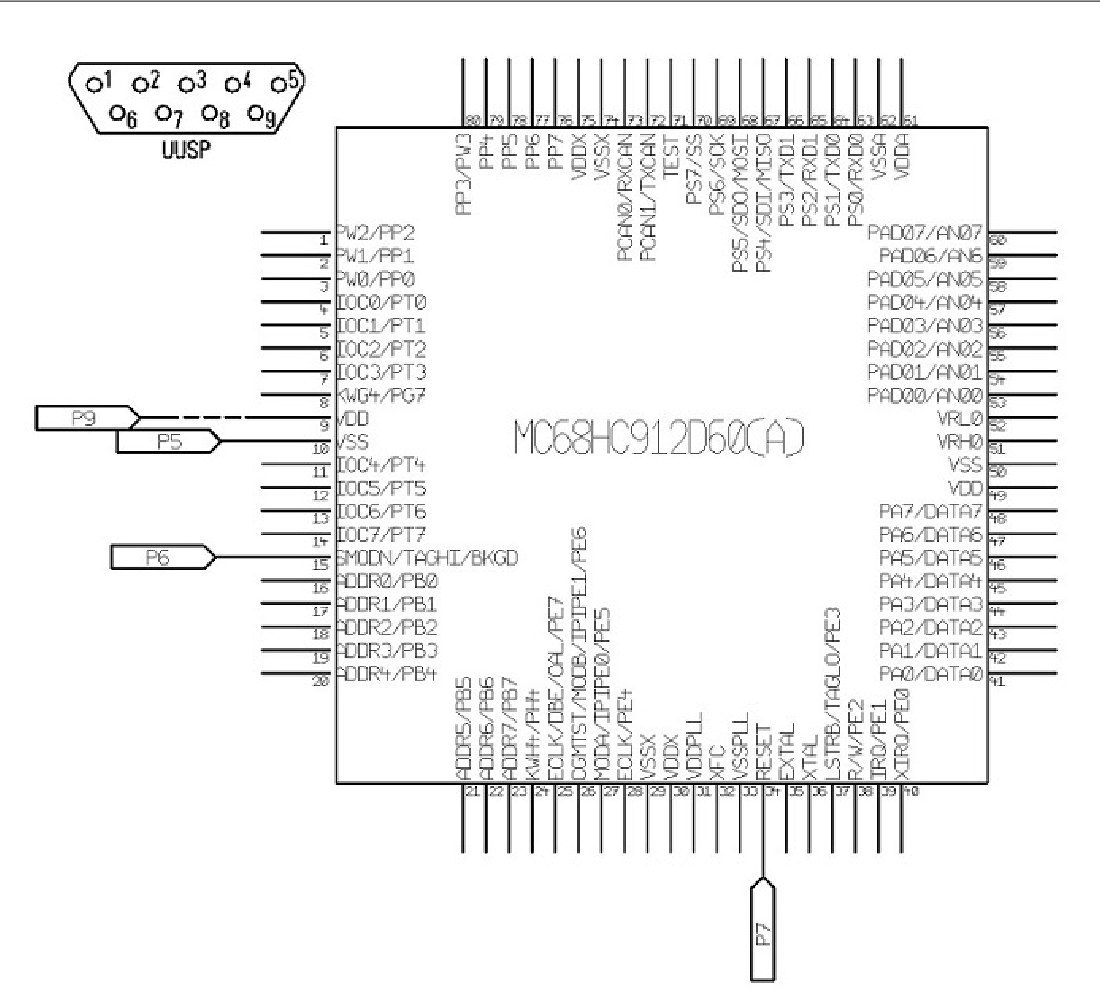

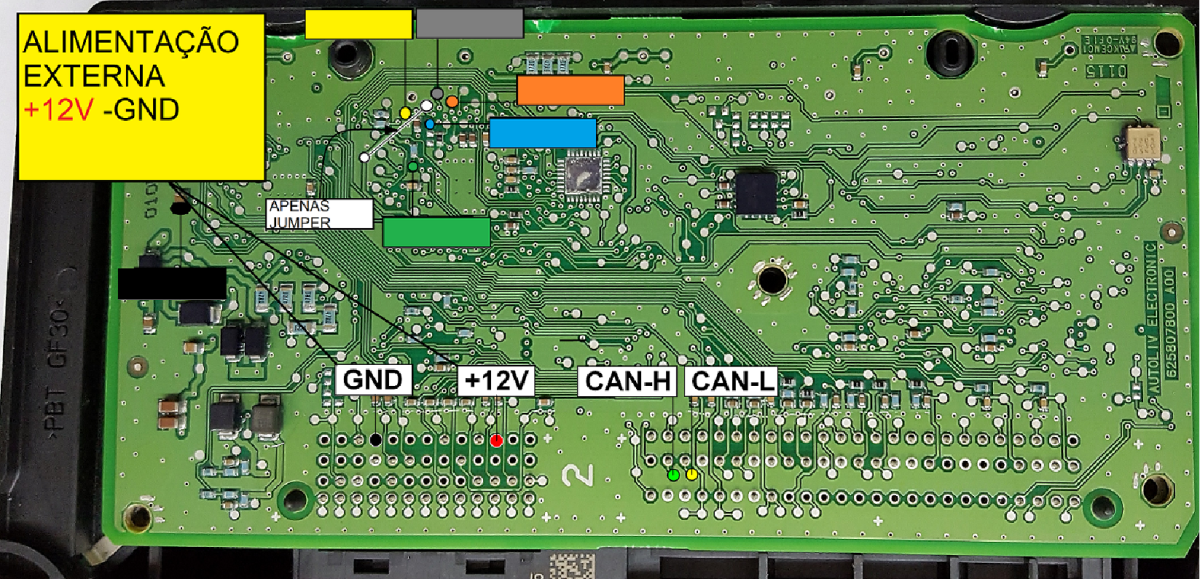

🔧 Boot UPA – Processador MC9S12D60 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

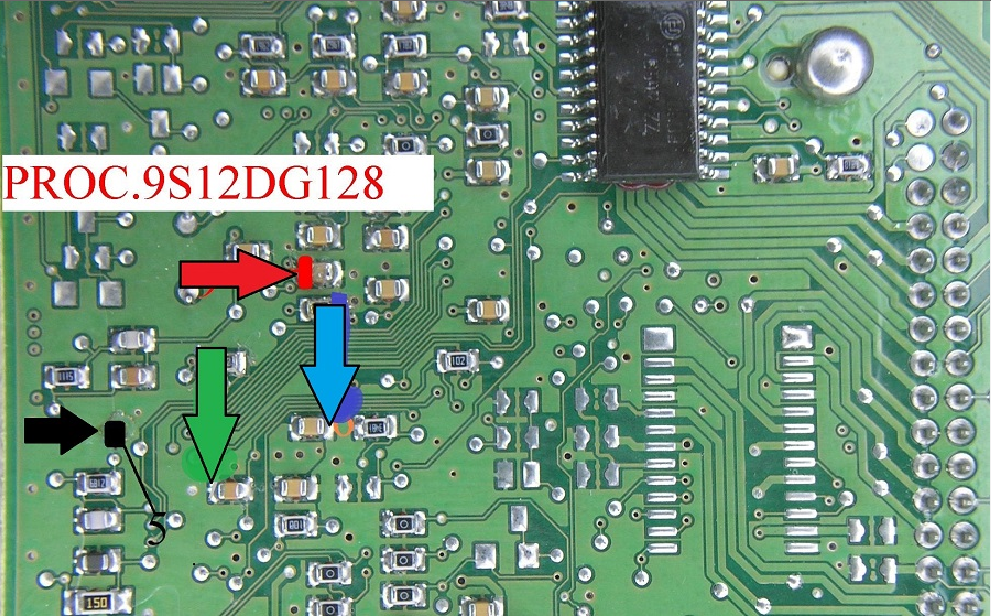

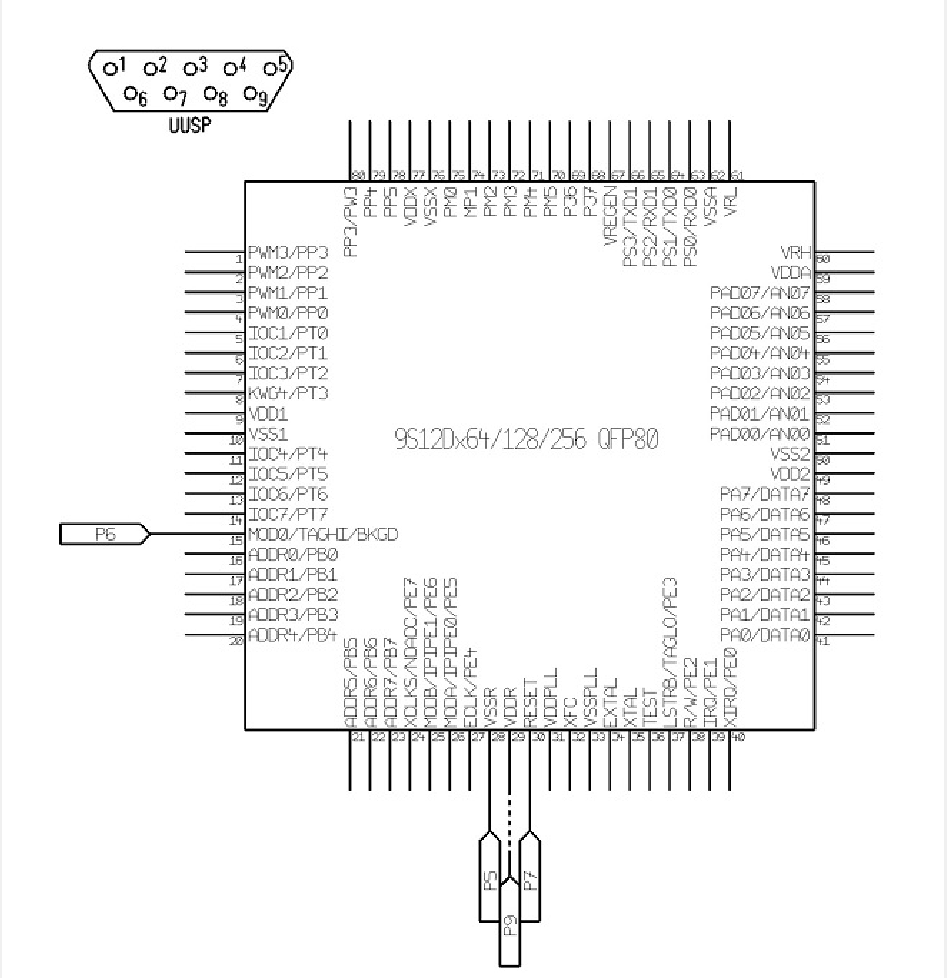

🔧 Boot UPA – Processador MC9S12DG128 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MC9S12DG128 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MC9S12DG128 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MC9S12DG128 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MC9S12DG128 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

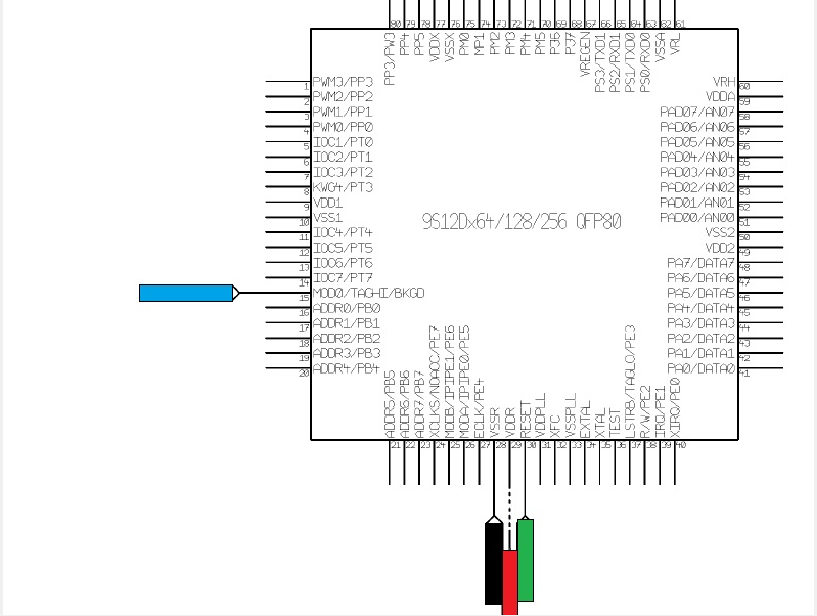

🔧 Boot UPA – Processador MC9S12DX64 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC
