marcos

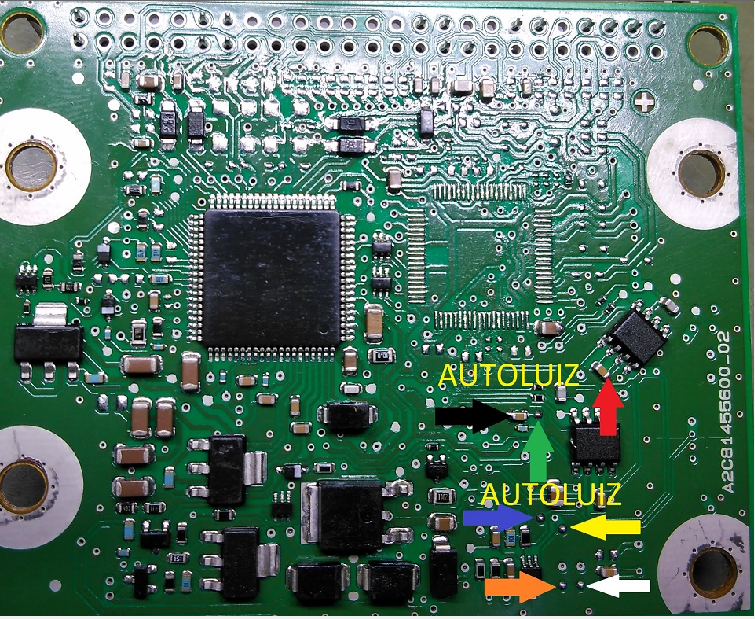

Ktag ela vai Fazer as SID208, ja com as SID209 ja recomendo PCM Flash, Progmaster Etc... Esses modelos das SID209 precisa fazer o desbloqueio nelas para Leitura.

Função Emparelhamento dentro da Calculadora Editec, ECU com IMMO.

Função Emparelhamento dentro da Calculadora Editec, Painel com BCM.

Função Emparelhamento dentro da Calculadora Editec, ECU com BCM.

Função Emparelhamento dentro da Calculadora Editec, ECU com TCM.

Função Emparelhamento dentro da Calculadora Editec, ECU com TCM.

Função Emparelhamento dentro da Calculadora Editec, TCM com ECU.

Função Emparelhamento dentro da Calculadora Editec, ECU com Painel.

Função Emparelhamento dentro da Calculadora Editec, Painel com BCM.

Função Emparelhamento dentro da Calculadora Editec, EPS com ECU.

Função Emparelhamento dentro da Calculadora Editec, ECU com BCM.

Função Emparelhamento dentro da Calculadora Editec, TCM com ECU.

Função Emparelhamento dentro da Calculadora Editec, BCM com ECU.

Função Emparelhamento dentro da Calculadora Editec, TCM com ECU.

Função Emparelhamento dentro da Calculadora Editec, TCM com ECU.

Informações Gerais:Tipo de sistema: Imobilizador BMW (EWS - Electronic Immobilizer) Modelos: EWS1, EWS2, EWS3 Processador utilizado: Motorola MC68HC11EA9 Processador MC68HC11EA9:Família: Motorola HC11 Arquitetura: 8 bits EEPROM interna: Sim (utilizada para armazenar dados do transponder e sincronização com ECU) Comunicação: Necessária leitura por ferramenta específica (via BDM ou soquete) Procedimentos para Transponder:1. Leitura da ImmoBox:Retirar a ImmoBox do veículo. Identificar o processador MC68HC11EA9. Realizar a leitura da memória EEPROM do processador com ferramenta compatível (ex: Xprog, UPA-USB, Orange5). 2. Gerar Transponder:Utilizar software compatível (Tango, Zed-Bull, VVDI, etc.). Carregar o arquivo lido da ImmoBox. Selecionar a opção “gerar chave” ou “transponder”. Escrever o transponder virgem (geralmente do tipo PCF7935 ou equivalente). 3. Teste de Funcionamento:Reinstalar a ImmoBox no veículo. Testar partida com o novo transponder programado. Verificar se não há falhas na sincronização com ECU. Observações Importantes:A EWS3 possui criptografia mais avançada em comparação com EWS1/EWS2. Recomenda-se uso de transponders virgens. Backup da EEPROM antes de qualquer modificação é altamente recomendado. Uploading Attachment...

🔧 Boot UPA – Processador MC68HC912B32 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

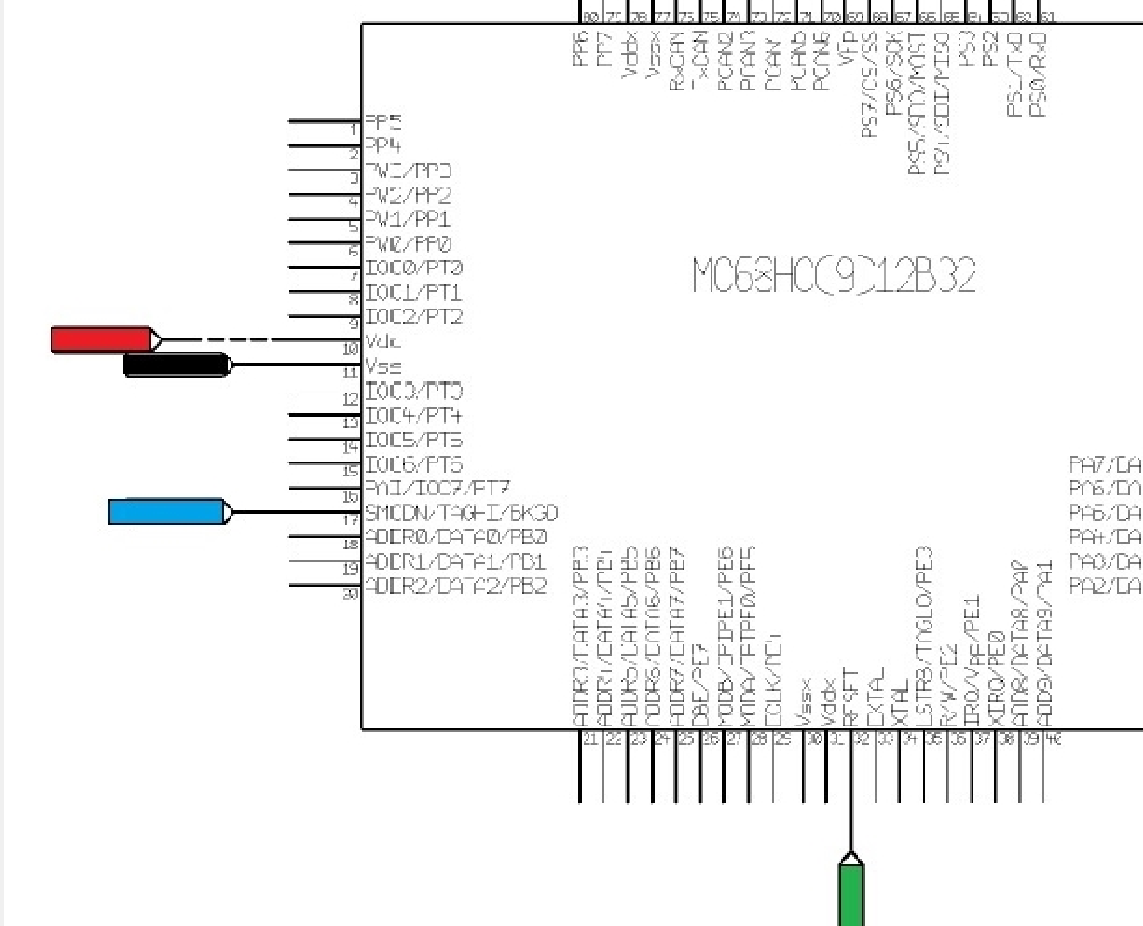

🔧 Boot UPA – Processador MC68HC912B32

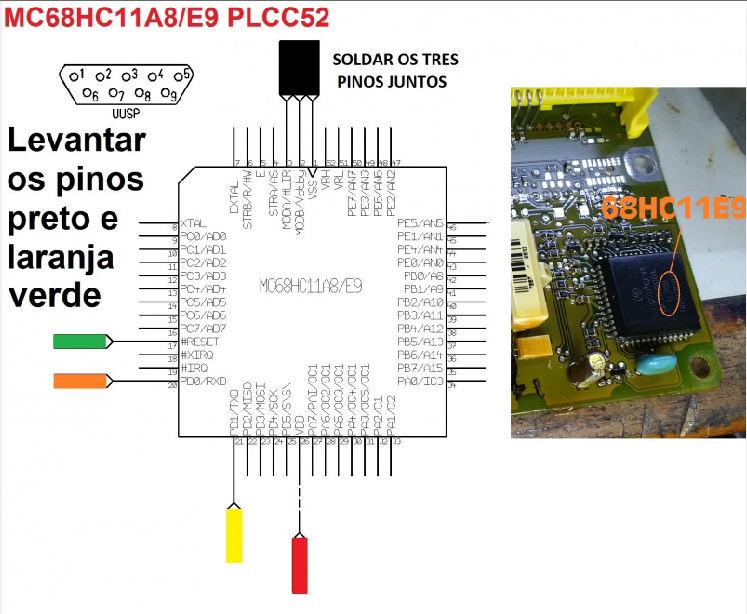

🔧 Boot UPA – Processador MC68HC11A8/E9 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador SPC560x 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

comment_2220 🔧 Boot UPA – Processador 70F3454 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador SPC560P50 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador XC2336B-40F 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MC9S12DG128 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

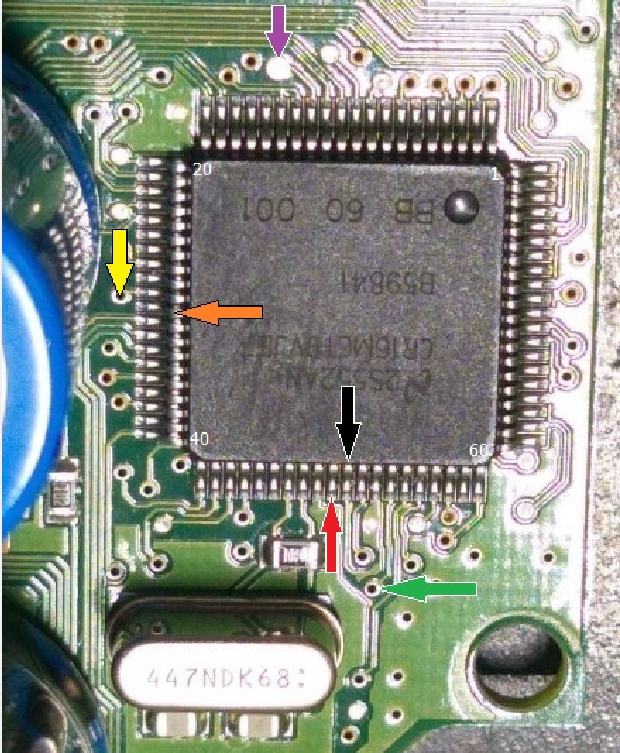

🔧 Boot UPA – Processador CR16MCT9 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC
