🔧 Boot UPA – Processador MC9S12DG128E - 2

🔧 Boot UPA – Processador MC9S12DG128E - 1

🔧 Boot UPA – Processador MC68HCxxxx

🔧 Boot UPA – Processador D70Fx 🔄 Conversor de Cabos UPA + VVDI + CPT Program Estes são algumas numerações para este Processador: SINAL / USO UPA (pino - cor) VVDI (cor - sigla) CPT Program (pino - cor) IRQ 1 - MARROM — TDO / TCK 2 - AMARELO MARROM - TXD / TCK 4 - AZUL 1 - BRANCO (R7F) RDI / RXD 3 - LARANJA LARANJA - RXD 8 - VERMELHO TCAP1 / TRST 4 - ROXO — 5 - VERDE VSS / GND 5 - PRETO PRETO - VSS / GND 9 - MARROM BKGD / PD3 / TDO 6 - AZUL VERDE - TDO / FLMD1 3 - ROXO RESET 7 - VERDE AMARELO - RESET 6 - AMARELO PD4 / TMS (PD4/AN4) 8 - BRANCO ou CINZA AZUL - FLMD0 / TMS 7 - LARANJA VDD+ / VCC (+5V) 9 - VERMELHO VERMELHO - VCC 2 - CINZA Feita pelo Master Fernando. Em boots 12V+ com alimentação externa, não ligar o 5V+ do UPA (vermelho). Alimente apenas com o negativo (preto).

🔧 Boot UPA – Processador XC2xxx

🔧 Boot UPA – Processador XC2xxx

🔧 Boot UPA – Processador XC2xxx

🔧 Boot UPA CRYSLER/JEEP – Processador MC9S12xxx COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO

🔧 Boot UPA – Processador MC9S12xxx

🔧 Boot UPA – Processador MAC7142 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador MAC7141 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

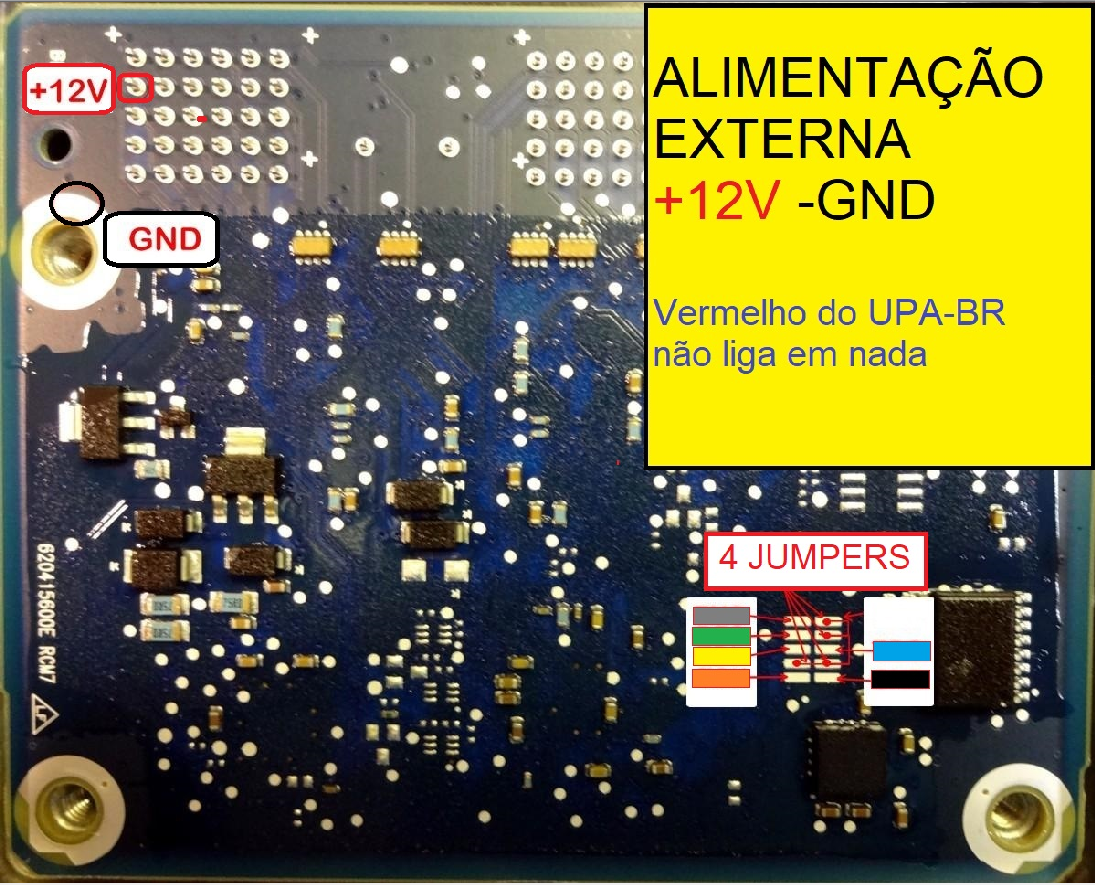

🔧 Boot UPA – Processador XC2xxx 🔄 Conversor de Cabos CPT para UPA-SEstes são algumas numerações para este Processador: COR DO BOOT CPT PROG. CONVERSÃO PARA UPA-S SIGLA — 1- MARROM IRQ 4- AZUL 2- AMARELO TDO ou TDI 8- VERMELHO 3- LARANJA RDI ou TCK — 4- ROXO TCAP1 / TRST 9-MARRON 5 - PRETO VSS / GND / Ground (-) 3- ROXO 6 - AZUL BKGD / PD3 / TDO 6- AMARELO 7 - VERDE RESET 7- LARANJA 8 - BRANCO ou CINZA PD4 / TMS 2- CINZA 9 - VERMELHO VDD +5V Informações adicionais:Acima conversão da ligação do CPT Program para UPA-S. Quando ligação for 5V+ basta seguir as conversões. Caso deseje que façamos a conversão, anexar nesse tópico uma foto nítida da placa.Em boots de ligação 12V+, você não deve ligar o 5V+ do UPA (vermelho), pois a alimentação 12V+ servirá para acionar a ECU, e o próprio MCU receberá o 5V da placa. Então não ligar o vermelho do UPA e sim apenas o preto (negativo). Essa informação é nítida e clara, pois no boot está escrito 12V+.Para usuários do CPT, em alguns casos é ligado direto no programador e em outros pelo adaptador ISP, porém a conversão para o UPA-S na maioria dos casos se mantém. Havendo necessidade de informação extra, será adicionada neste tópico.Não vai dar uma de desentendido, os boots abaixo sao com ligação do CPT e aproveito fazer a conversão para UPA-S.

🔧 Boot UPA – Processador XC2xxx 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador SPC560x 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

🔧 Boot UPA – Processador SPC56AP54x 🔄 Conversor de Cabos UPA para VVDI COR (UPA) PINO (UPA) SIGLA (UPA) COR (VVDI) SIGLA (VVDI) MARROM 1 IRQ — — AMARELO 2 TDO MARROM TXD / TCK LARANJA 3 RDI LARANJA RXD ROXO 4 TCAP1 / TRST — — PRETO 5 VSS / GND PRETO VSS / GND AZUL 6 BKGD / PD3 VERDE TDO / FLMD1 VERDE 7 RESET AMARELO RESET BRANCO 8 PD4 / AN4 AZUL FLMD0 / TMS VERMELHO 9 VDD+ VERMELHO VCC

Segue Pinout para Central INJEÇÃO - CRD3

Segue Pinout para Central INJEÇÃO - 1N83M.

Segue Pinout para Central INJEÇÃO - EDC17C49/C79.

Segue Pinout para Central INJEÇÃO - EDC17CP27.

Segue Pinout para Central INJEÇÃO - EDC17.

Segue Pinout para Central INJEÇÃO - MED17.7.x

Segue Pinout para Central INJEÇÃO - ME9.7.

Segue Pinout para Central INJEÇÃO - EDC7C4, EDC17CP15/CP52.

Segue Pinout para Central TCU - DC0/DC4.
