Defeitos Comuns – ECU IAW 1G7

Anotação 1:

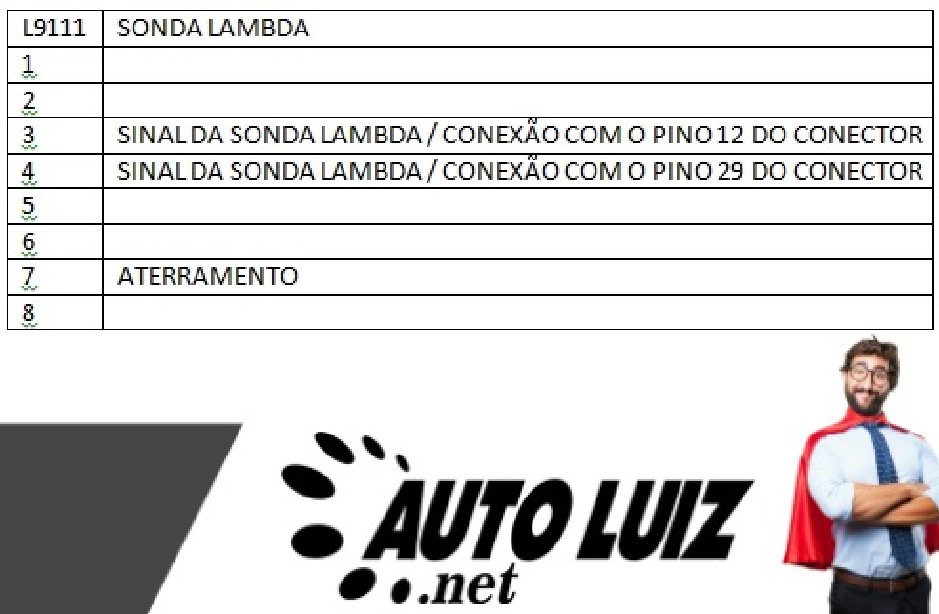

Capacitor eletrolítico (azul) costuma vazar e corroer trilhas. Oxidação na placa pode causar excesso de injeção e travar a sonda em mistura rica. Recomendado fazer limpeza completa da oxidação.

Anotação 2:
Processador com defeito pode gerar pulso para bico e bobina, mas o motor não entra em funcionamento.

Anotação 3:
Diodo principal pode entrar em curto devido a surtos do alternador, rompendo a trilha entre o diodo e o pino correspondente da ECU.

Anotação 4:
ECU multiponto pode substituir ECU monoponto. Basta trocar o chip/EPROM. Não é necessário alterar os drivers.

Anotação 5:
Bicos travados abertos ou sem pulso geralmente indicam defeito nos transistores de acionamento (drives).

Anotação 6:
ECU sem "sinal de vida" (sem pulso de bico, ignição, relé ou bomba) geralmente ocorre quando o regulador de 5V está queimado. Verifique e substitua, testando também os diodos com a ECU alimentada.

Anotação 7:
Oscilação de marcha lenta pode ser:

• Nada aciona: drive do motor de passo queimado.

• Aciona e oscila: reset dos parâmetros com CHIP FERRAMENTA, substituição do motor de passo e ajuste do sensor TPS.

Anotação 8:
Falha na EPROM ou microprocessador pode travar a ECU. Utilize o CHIP FERRAMENTA para resetar os parâmetros.

Anotação 9:

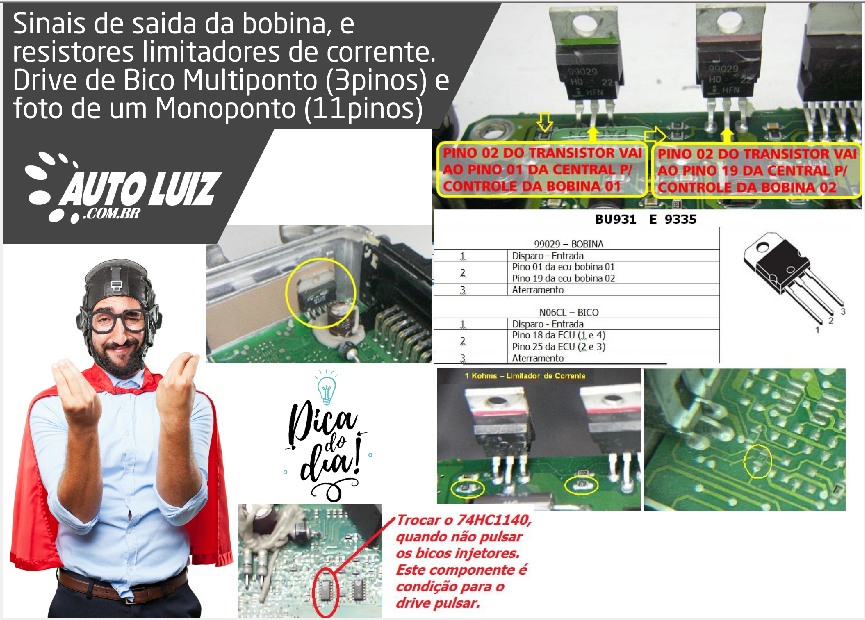

CI 74HC1140 é responsável por gerar o pulso de acionamento do driver dos bicos.

Anotação 10:
Existe um resistor de aterramento no pino 28 da EPROM. Sem ele, a memória pode travar.

Anotação 11:
CI GSCT38183FC05, entre CPU e EPROM, quando falha, deixa de enviar sinal e pode inibir o acionamento do L9122 (motor de passo).

Anotação 12:
Conversor 46813531, presente em ECUs da Strada 1.5 com rede CAN, transforma sinal analógico do sensor triplo (0–5V) em sinal digital CAN para o Body Computer.

---

🧰 CI’s para Reposição – ECU IAW 1G7

• Regulador 5V: L9170

• Drivers dos bicos multiponto: ML P2 N06CL

• Drivers das bobinas: ON40CL

• Motor de passo: L9122

• Controle de pulso do drive: 74HC1140

• Driver auxiliar: R815

• Driver canister: L1N

• Driver de bico monoponto: L9150

• Relé e controle de atuadores: CA326

---

MAPA MENTAL – SISTEMA DE INJEÇÃO MARELLI IAW 1G7

• ENTRADAS: Sensores (rotação, TPS, temperatura)

• PROCESSAMENTO:

  • EPROM (Mapas)

  • Processador (Sensor)

  • GSCT (Atuação)

• DRIVES:

  • Injetores → N06CL

  • Bobinas → ON40CL

  • Motor Passo → L9122

  • Relé Principal → L1N

  • Relé Bomba/A/C → CA3262

• SAÍDAS: Bicos, Bobinas, Marcha Lenta, Relés

• ALIMENTAÇÃO: Entrada VBAT + Regulador 5V

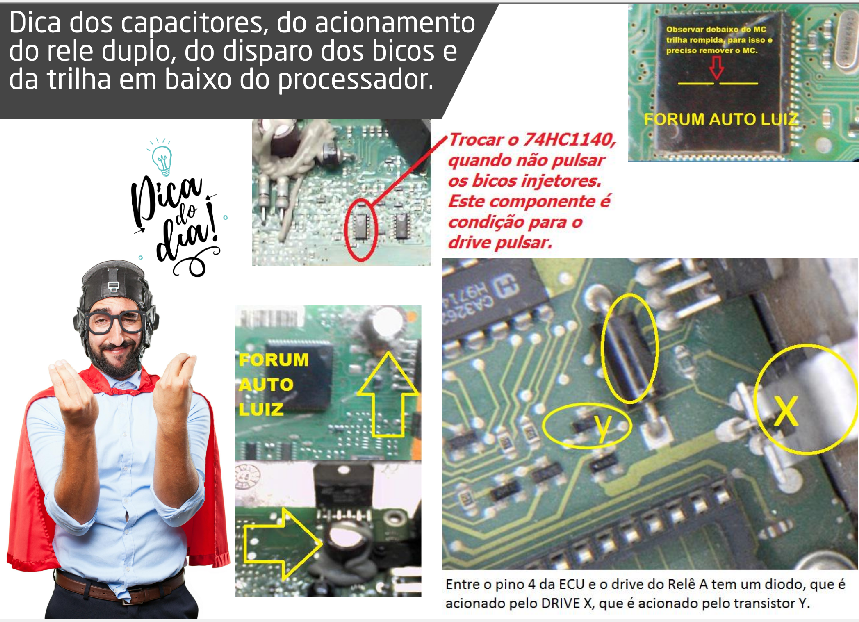

DICA DO DIA

MAPA DOS DRIVERS 11

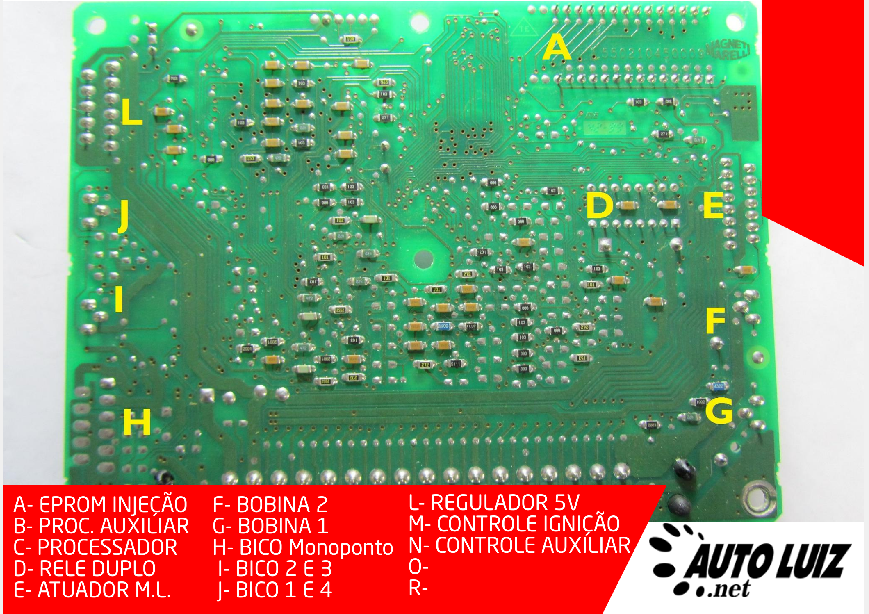

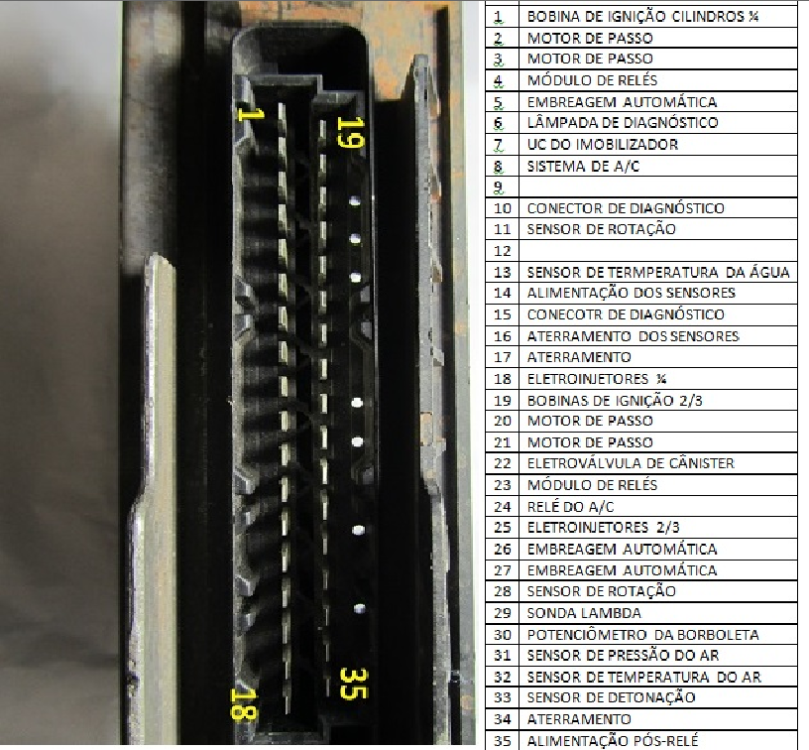

MAPEAMENTO GERAL DOS COMPONENTES

TAPA - TREINAMENTO AVANÇADO EM PROGRAMAÇÃO AUTOMOTIVA

✅ 01 – Filtro de entrada (VBAT)

• Composto por capacitor e diodo de entrada.

• Função: proteção contra surtos vindos da linha 12V.

• Falha típica: capacitor com vazamento ou oxidação → pode causar excesso de injeção e travamento da sonda lambda em mistura rica.

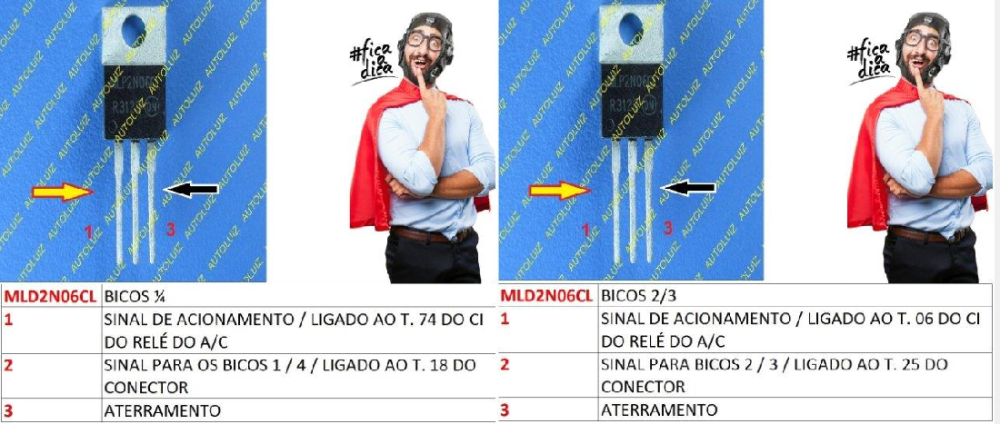

✅ 02 e 03 – Transistores N06CL

• Responsáveis pelos pulsos dos bicos injetores.

• 02: Injetores 1 e 4 | 03: Injetores 2 e 3.

• Pinos (Imagem Detalhada 2):

  • Pino 01: Entrada do sinal do processador.

  • Pino 02: Saída para bico.

  • Pino 03: GND.

• Falha típica: travamento dos bicos abertos ou sem pulso → problema nesse drive.

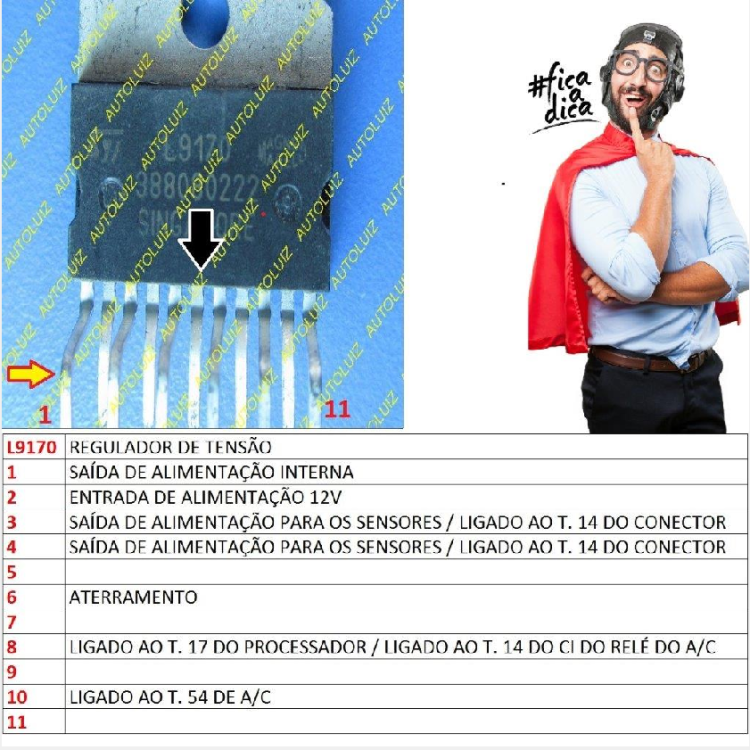

✅ 04 – Regulador 5V (L9170 ou 10226)

• Reduz 12V para 5V, alimenta todos os CI’s digitais da ECU.

• Falha típica: ECU “sem vida” (sem pulso de bico, ignição, relé nem bomba).

✅ 05 – Processador Principal (MC68HC11F1VFN4)

• Controla sensores e comunicação com EPROM e RAM.

• Armazena parcialmente o imobilizador.

• Falha típica: gera sinal mas o carro não pega → micro defeituoso.

✅ 06 – Processador de Atuação (GSCT30310FCO)

• Encarregado de atuar relés, bobinas, bicos e motor de passo.

• Controla diretamente os transistores de potência.

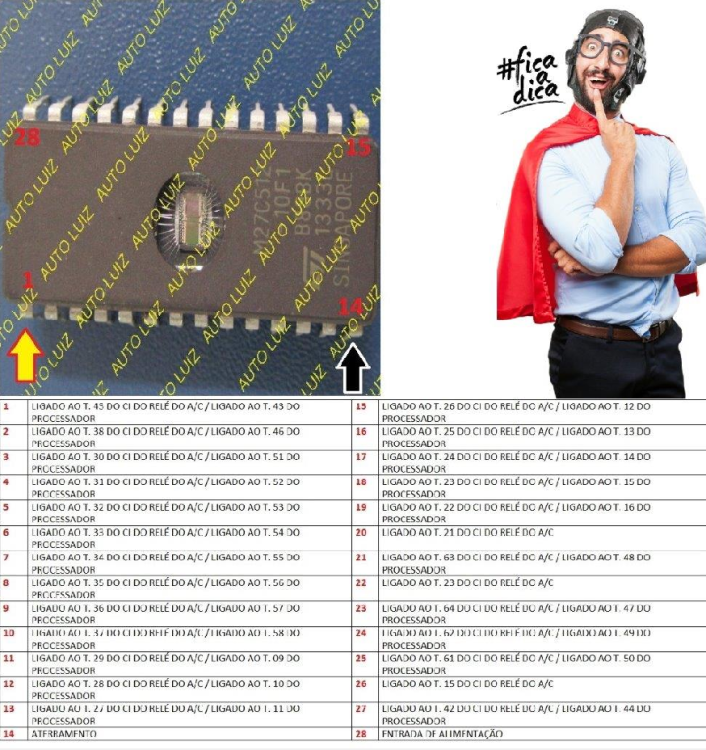

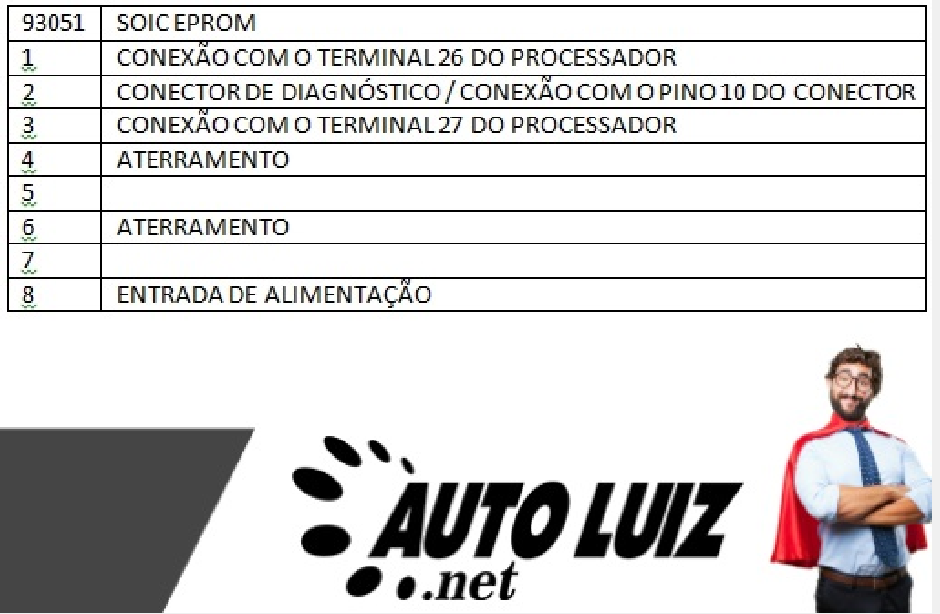

✅ 07 – EPROM M27C512

• Armazena mapa de injeção e parâmetros.

• Dica: possível travamento pode ser resolvido com “CHIP FERRAMENTA” e reset de parâmetros.

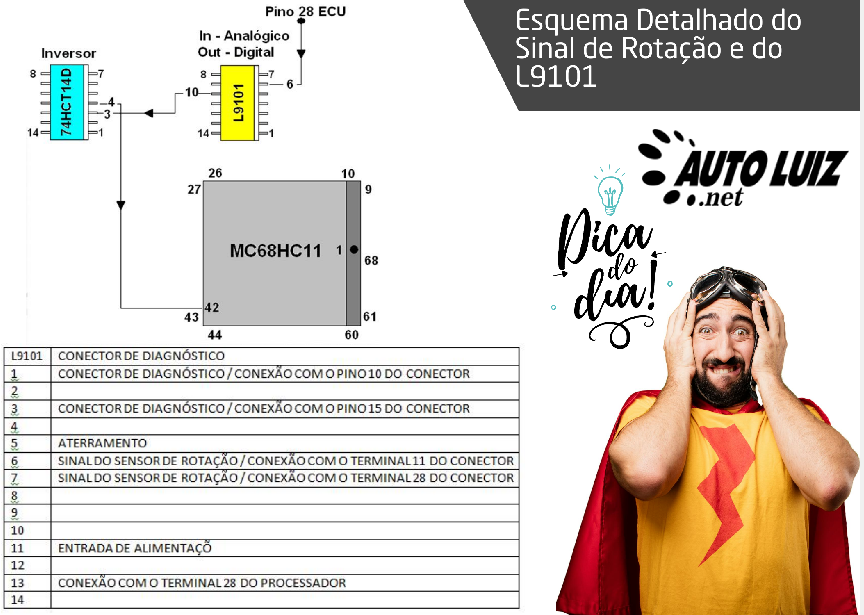

✅ 08 – CI 92640

• Conversor A/D e inversor lógico.

• Função principal: sensor de rotação.

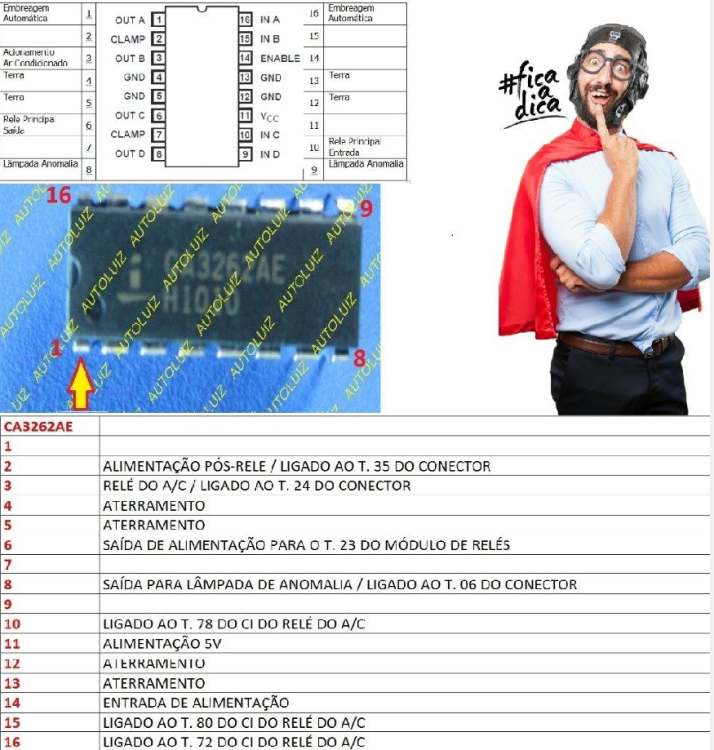

✅ 09 – CA3262AE

• Responsável por:

  • Acionamento do relé da bomba.

  • Acionamento do relé do ar-condicionado.

  • Luz de avarias no painel.

• Referência cruzada: Imagem 5 – análise do caminho dos sinais até os conectores.

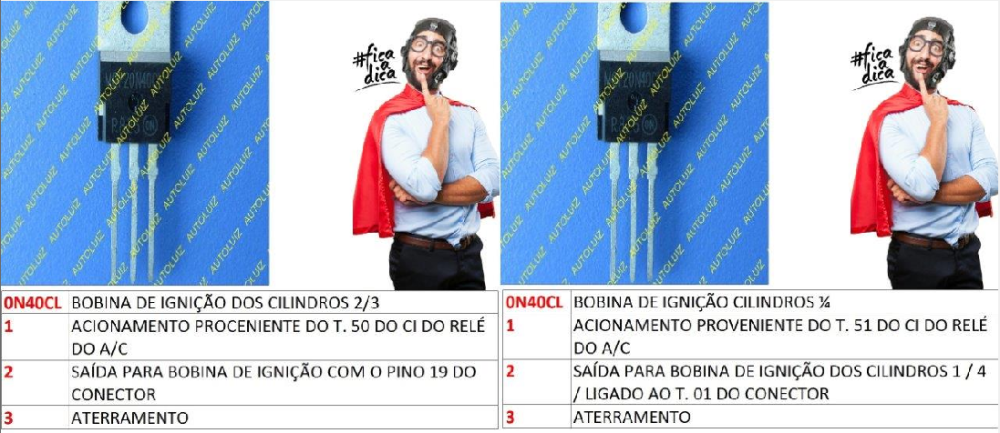

✅ 10 e 11 – Transistores ON40CL (Bobinas)

• 10: Bobina cilindros 1 e 4.

• 11: Bobina cilindros 2 e 3.

• Pinos (Imagem 3):

  • Pino 01: Sinal do processador.

  • Pino 02: Saída.

  • Pino 03: GND.

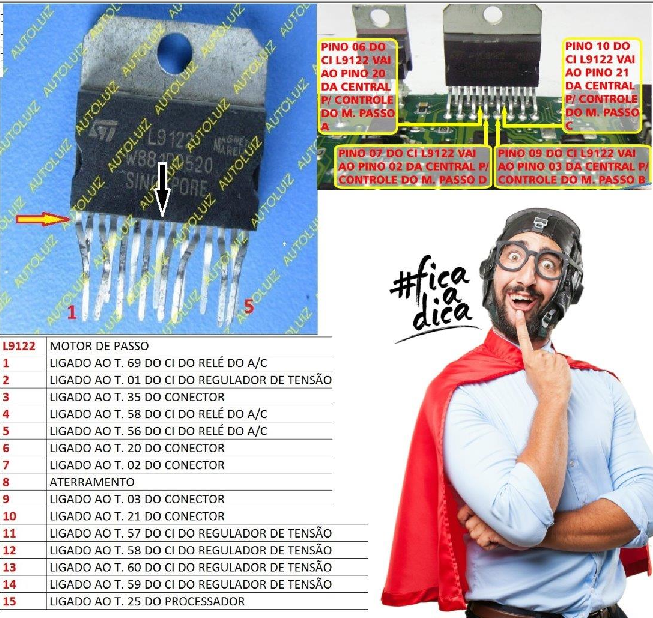

✅ 12 – Driver L9122

• Responsável pelo motor de passo (corretor de marcha lenta).

• Ver Imagem 7:

  • Pino 14 → pino 02 do conector (Passo C).

  • Pino 20 → pino 20 do conector (Passo B).

  • Pino 02 → pino 03 (Passo A).

  • Pino 13 → pino 21 (Passo D).

• Falha típica: marcha lenta totalmente desregulada ou inativa.

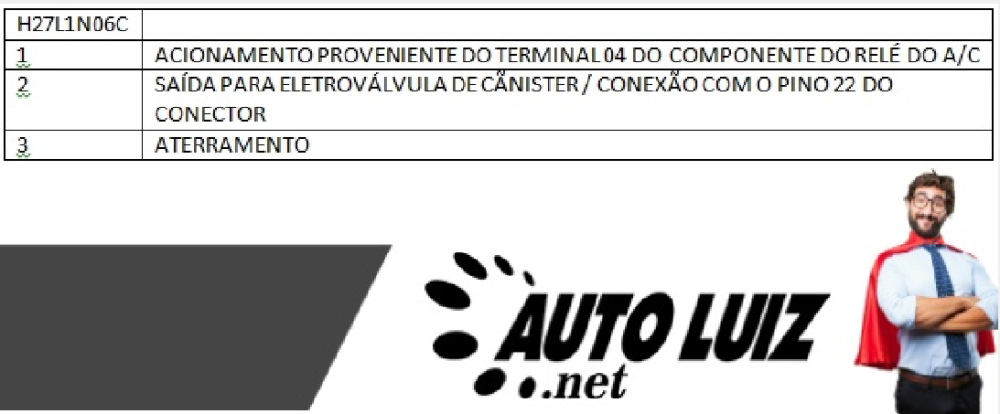

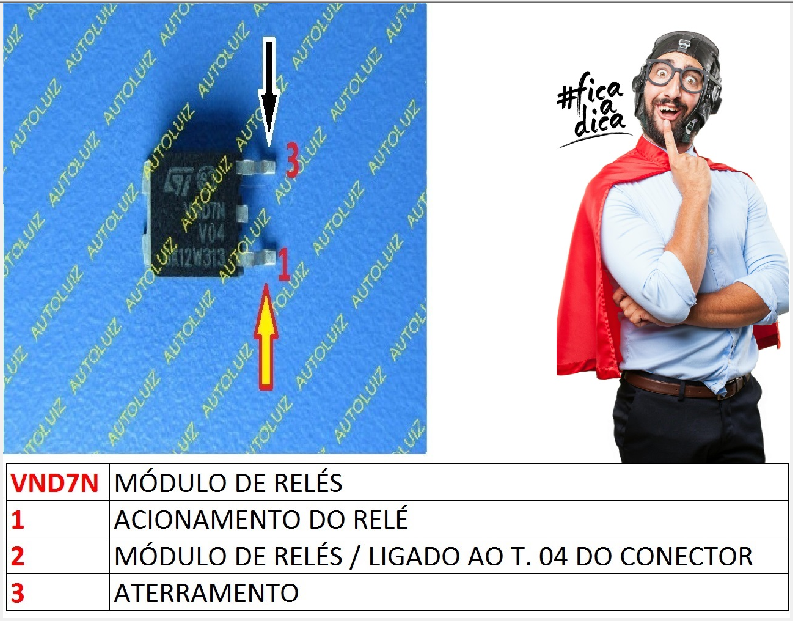

✅ 13 – Transistor L1N0GCL

• Aciona relé principal (Relé A).

• Falha típica: sem alimentação em bico, bobina, relé → verificar esse driver.

Sintoma	Causa Provável	Solução
Carro injeta demais	Oxidação nos capacitores	Limpeza com IPA e retrabalho de trilhas
Sonda travada em rico	Curto nos capacitores VBAT	Isolar e substituir
Sem pulso de bico/ignição	Regulador 5V queimado	Substituição do L9170 ou 10226
Bobina sem centelha	ON40CL com fuga	Testar e substituir
Marcha lenta inativa	L9122 defeituoso	Troca e reset com CHIP FERRAMENTA
ECU travada	Falha na EPROM ou GSCT	Reset com CHIP FERRAMENTA

1. Como posso testar corretamente os transistores ON40CL que acionam as bobinas de ignição?

Você pode testar os ON40CL verificando se há sinal de entrada vindo do processador (normalmente terminal 53 ou 54) usando um osciloscópio ou lâmpada de teste. Com o motor girando, deve haver um pulso periódico no pino de entrada. Em seguida, com multímetro ou lâmpada, confira se há acionamento no pino de saída que vai para a bobina. Caso exista entrada, mas não haja saída, o transistor está aberto ou com fuga. Se houver curto entre coletor e emissor, o transistor poderá manter a bobina energizada, causando superaquecimento ou ausência de centelha. Esse tipo de teste também ajuda a identificar se a falha está no drive ou no próprio processador.

2. É possível testar o motor de passo fora da ECU? Como saber se ele ou o driver L9122 está com defeito?

Sim, é possível testar o motor de passo fora da ECU utilizando uma fonte de 12V com resistores de limitação para simular os quatro canais (Passo A, B, C, D). Você pode alimentar diretamente os enrolamentos, observando se o eixo se movimenta corretamente. Se o motor estiver bom, mas mesmo assim não atuar no veículo, verifique os pinos do L9122 até o conector com multímetro para identificar possíveis rupturas. O CI L9122 pode apresentar falhas nos canais internos, que levam à ausência de marcha lenta, mesmo com o motor e sensor TPS funcionando corretamente. Nesses casos, o reset com o CHIP FERRAMENTA é recomendável após a substituição.

3. Como saber se o relé principal está sendo ativado corretamente pela ECU?

O relé principal, comandado pelo transistor L1N0GCL, deve receber um sinal de disparo vindo do CI CA3262. Para testar, alimente a ECU na bancada e meça a tensão no coletor do L1N. Se houver 12V constante e nenhum acionamento no emissor, o transistor pode estar em aberto. Um teste eficiente é simular o acionamento ligando o sinal do CA3262 ao aterramento via um resistor, ativando manualmente o L1N para verificar se a ECU começa a “viver” (acende lâmpadas, ativa bomba, etc). Caso não haja resposta, é necessário checar continuidade entre o CA3262, o transistor e o pino do relé.

4. Como verificar se os injetores estão sendo corretamente acionados?

O teste de injetores pode ser feito medindo a queda de tensão nos terminais de saída dos transistores N06CL enquanto o motor é girado. Você também pode usar o osciloscópio para observar o sinal PWM enviado do processador para o base dos transistores. Um sinal limpo indica que o problema não está no processador. A ausência de queda de tensão nos pinos de saída sugere falha no transistor. Além disso, alguns resistores limitadores de entrada para os N06CL influenciam na largura do pulso — se alterados, causam funcionamento irregular dos bicos. Injetores travados abertos ou sem pulso indicam quase sempre falha nesses drivers.

5. Como posso testar sensores como o de rotação, temperatura e MAP diretamente pela ECU?

O sensor de rotação pode ser testado medindo-se a saída em milivolts AC enquanto se gira o motor de arranque. Se o sinal chega até o CI 92640 e mesmo assim não há pulso de injeção, o problema está na interpretação pelo processador. O sensor MAP pode ser testado aplicando vácuo manual e observando se a tensão no fio de sinal varia (de ~4.5V sem vácuo para ~1V com vácuo). Já os sensores de temperatura podem ser testados via resistência — o valor diminui conforme a temperatura aumenta. Esses testes garantem a integridade da malha de entrada da ECU, desde o conector até o CI.

6. Qual é a importância do cristal oscilador e como posso testá-lo?

O cristal oscilador (geralmente de 4 MHz na IAW 1G7) é essencial para que o processador inicie qualquer operação. Sem oscilação, a ECU não inicializa, não gera nenhum pulso de saída e parece “morta”. Para testá-lo, utiliza-se o osciloscópio na saída do cristal, verificando a presença de uma onda senoidal ou quadrada estável. Caso a frequência esteja ausente ou muito instável, pode-se substituir o cristal por um compatível para verificar se a ECU volta a funcionar. Essa falha costuma ser silenciosa, já que todos os demais componentes estão aparentemente bons.

7. O que causa a ECU travar completamente e não acionar nenhum atuador ou relé?

Isso ocorre principalmente por falhas no regulador de 5V (L9170 ou 10226). Quando esse componente está em curto ou queimado, os processadores e CI’s lógicos não recebem tensão adequada, impedindo qualquer ação da ECU. A falta de 5V também impede o funcionamento do sensor TPS, do conversor A/D, da EPROM e da RAM, paralisando todo o sistema. Para diagnosticar, aplique 12V na ECU e verifique se há 5V nos pontos de alimentação dos chips. Se estiver ausente, substitua imediatamente o regulador e verifique se há curto-circuito a jusante que esteja derrubando essa linha.
