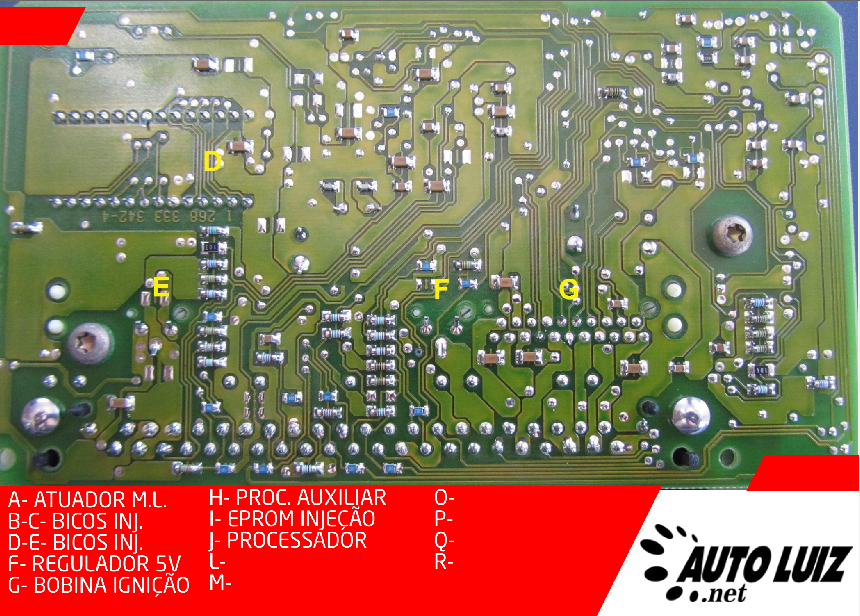

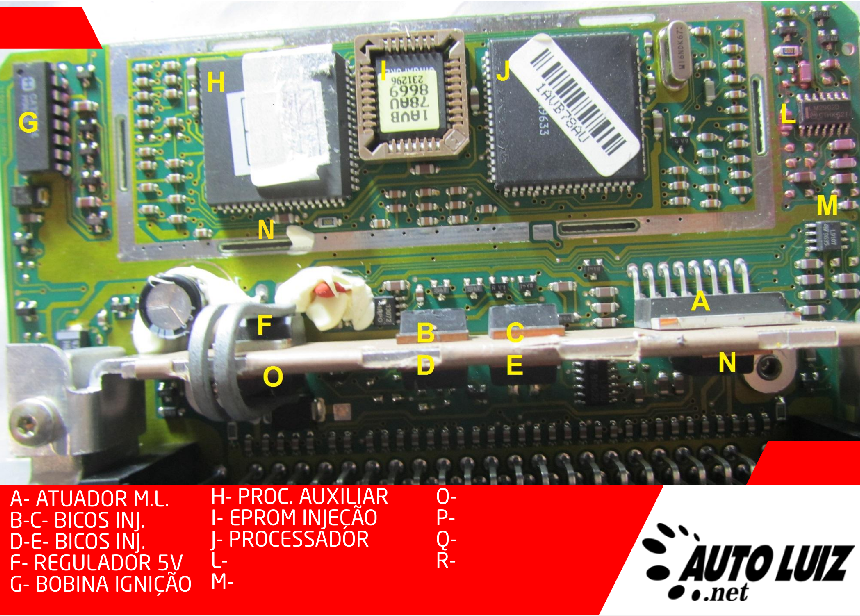

🧩 IDENTIFICAÇÃO DOS COMPONENTES (Placa Frente)

Letra	Componente	Função
A	Atuador marcha lenta	Controle do motor de passo
B/C/D/E	Drivers de bico injetor	L1N06CL – FETs canal N
F	Regulador 5V	TLE4260
G	Bobina de ignição	Comando digital via VB027
H	Processador auxiliar	TMS, suporte à ignição e atuadores
I	EPROM	Armazenamento do mapa de injeção
J	Processador	Unidade de controle principal
L	CI 33072	Alimentação sensores (MAP/TPS)
M	Transistor de ignição	VB027
N	Capacitor de filtragem ou desacoplamento	Estabilização
O	FETs	Drivers PWM ou bobina/canister

MAPA DOS DRIVES

🗂️ TABELA RESUMO DE PINAGEM

Pino ECU	Função	Origem
10	Bico 1	L1N06CL
13	Bico 2	L1N06CL
11	Bico 3	L1N06CL
20	Bico 4	L1N06CL
21	M. Passo A	L9122
19	M. Passo A	L9122
20	M. Passo B	L9122
18	M. Passo B	L9122
24	Bobina (VB027)	Transistor driver
26	Relé da bomba	CA3262

🔧 COMPONENTES DE REPOSIÇÃO

Função	Componente
Regulador 5V	TLE4260
Bomba	CA3262AE
Bobina	VB027 ou C9731
Motor de Passo	L9122
Bicos	L1N06CL
MAP/TPS	CI 33072
Canister	(Driver discreto)
Resistor de ignição	47R (bobina)

⚠️ FALHAS COMUNS CATALOGADAS

1. Bobina Não Aciona (VB027)

• O VB027 é um driver específico para bobinas com módulo incorporado (3 pinos);

• O resistor de 47R próximo ao pino de saída pode abrir e cortar o pulso de ignição;

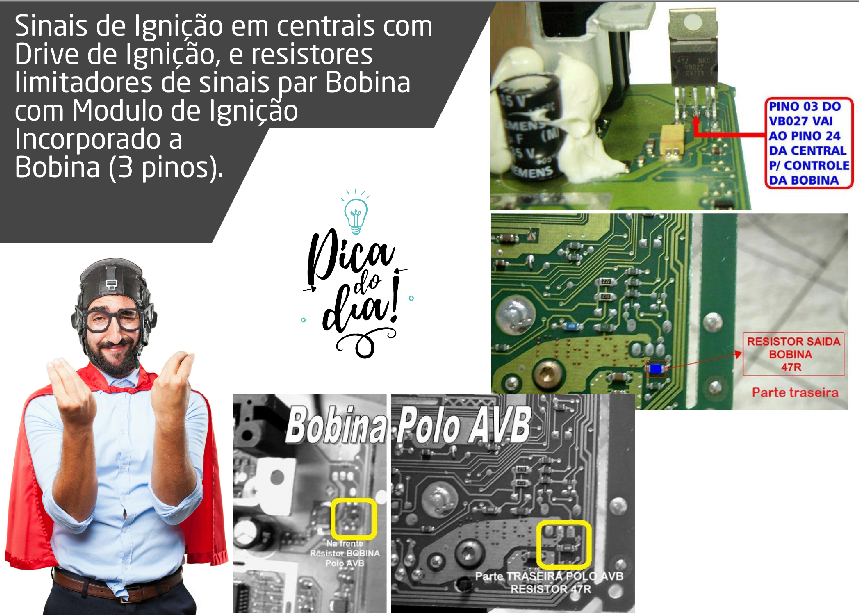

• 📍 Dica: Verifique se o resistor azul de 47 ohms está com continuidade. Ele sai direto para o pino 24 da ECU.

2. Motor de Passo Não Responde (CI L9122)

• Sintomas: marcha lenta oscilando, ou sem controle;

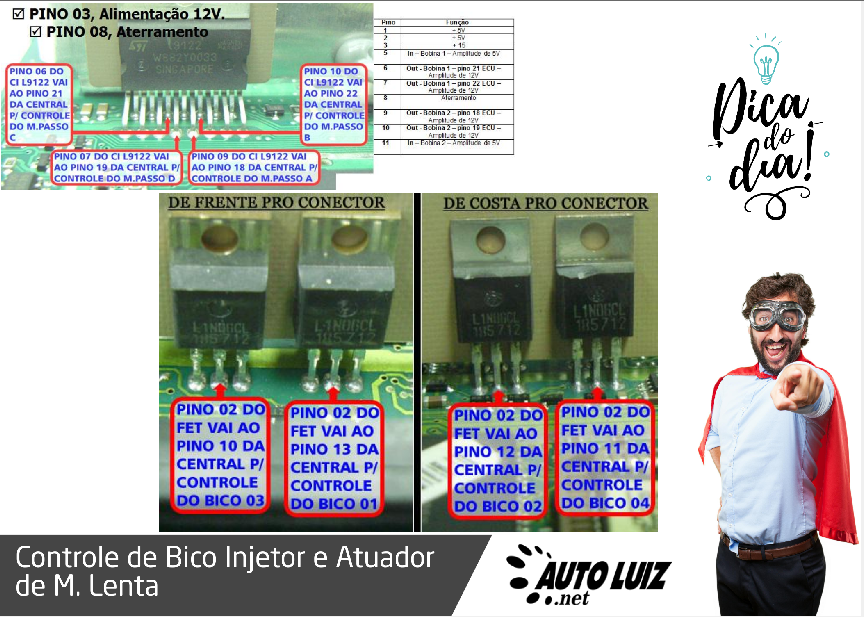

• Pinos 06, 07, 10 e 02 do L9122 são responsáveis pelo envio dos sinais para os pinos 21, 19, 20 e 18 da ECU, conforme imagem;

• Causa comum: queima por oscilação elétrica ou curto em chicote;

• 🔧 Solução: Substituição do CI L9122.

3. Bicos Sem Pulso

• Os drivers são FETs do tipo L1N06CL (canal N);

• Cada FET tem saída direta para pinos 10, 13, 11 e 20 da central, como descrito nas imagens;

• Sintomas: veículo falha em cilindros específicos;

• Teste: Verificar sinal no gate e continuidade no drain para o conector.

4. Bomba Não Aciona – CI CA3262AE

• Esse componente é responsável pelo comando do relé da bomba;

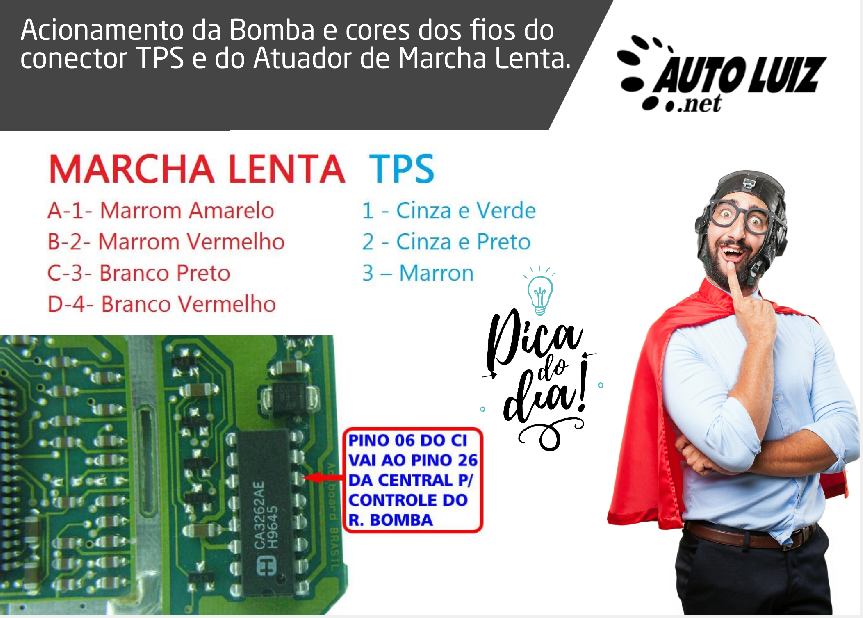

• Seu pino 6 envia sinal para o pino 26 da ECU;

• Problema comum com alarmes mal instalados, que geram sobrecarga no CI;

• 🛠️ Solução: Substituição por CI original ou equivalente.

5. Sem Alimentação de 5V em MAP/TPS

• Verificar CI 33072 (TSOP8);

• Testar trilha entre ele e os sensores;

• Se necessário, criar jumper direto da saída do regulador TLE4260.

6. Falha Intermitente ou Reset da ECU

• Soquete da EPROM (PLCC32) com mau contato;

• Solução: remover o soquete e soldar a EPROM diretamente na placa;

• Regravar mapa se houver dano lógico.

7. Problemas de Massa

• Falhas em sensores causadas por falta de aterramento no pino 05;

• A correção pode ser feita com jumper entre o pino 05 e o pino 01, reforçando o terra da ECU.

🧭 MAPA MENTAL — ECU MARELLI 1AVB

❓ PERGUNTAS DOS ALUNOS

1. Essa ECU controla bobina diretamente?
Sim, via VB027. O módulo de ignição é embutido na bobina, e o sinal enviado é digital.

2. Como saber se o motor de passo está sendo acionado?
Meça continuidade nos pinos 21, 19, 20 e 18 da ECU e veja se há saída no CI L9122.

3. Por que os bicos não têm pulso?
Drivers FET L1N06CL podem estar abertos ou com gate sem comando. Teste sinal no gate e saída no drain.

4. Qual a função do resistor de 47 ohms próximo ao VB027?
Ele limita corrente de saída para a bobina. Se aberto, o pulso de ignição é interrompido.

5. A ECU reinicia sozinha. O que pode ser?
Mau contato no soquete da EPROM. Retire o soquete e solde direto na placa.
