📊 [TABELA DE DRIVERS E CIs USADOS NA MP9]

Função	CI Utilizado	Notas Técnicas
Driver de Bico Injetor	BUK553 / 30315	Controlado diretamente pelo processador
Driver de Ignição	CA3262 / B57942	Sinal via resistor e CI dedicado
Driver do Relé da Bomba	CI 30264	Protegido por diodo
Atuador de Marcha Lenta	CI 30254	Pinos 19 e 20, ligados ao processador
Conversor Hall Distrib.	LM2901	Diagnóstico direto no conector
Regulador de 5V	LM2940 / 7805 / similar	Deve haver 5V nos terminais do tantalum

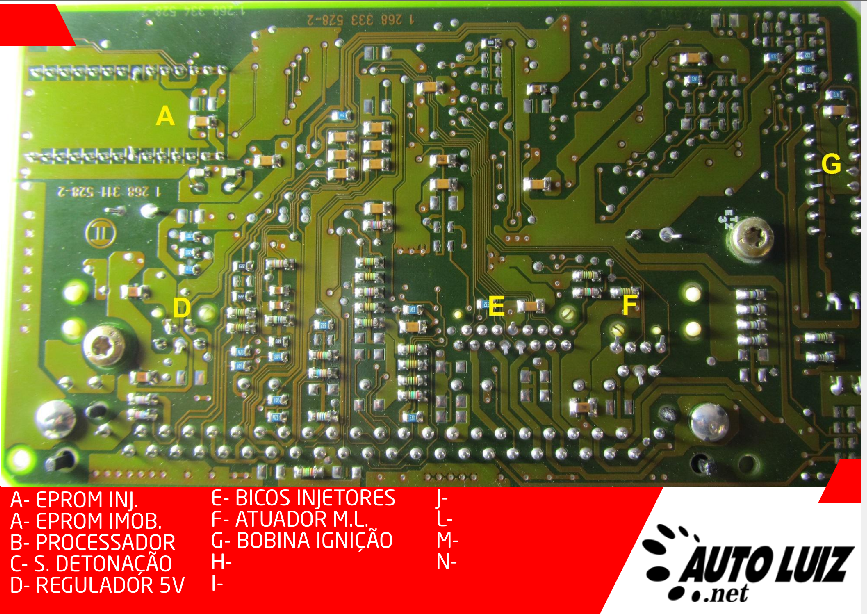

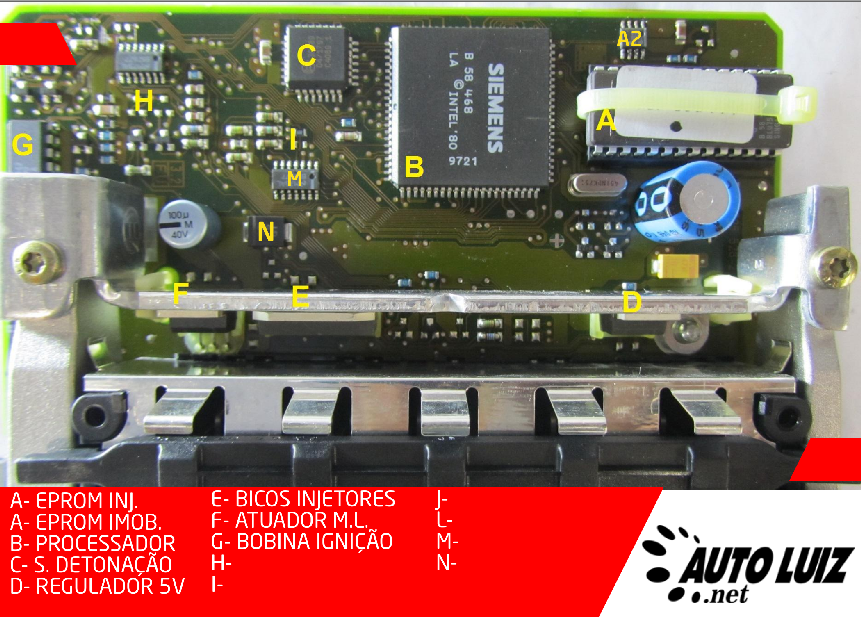

MAPA DOS DRIVES

INFOS

DICAS

🔧 [SEÇÃO: DEFEITOS COMUNS]

"Essa central apresenta alguns defeitos recorrentes que o reparador deve ficar atento:

• O atuador de marcha lenta costuma entrar em curto e danificar o driver.

• Uso de bico injetor paralelo pode causar excesso de combustível.

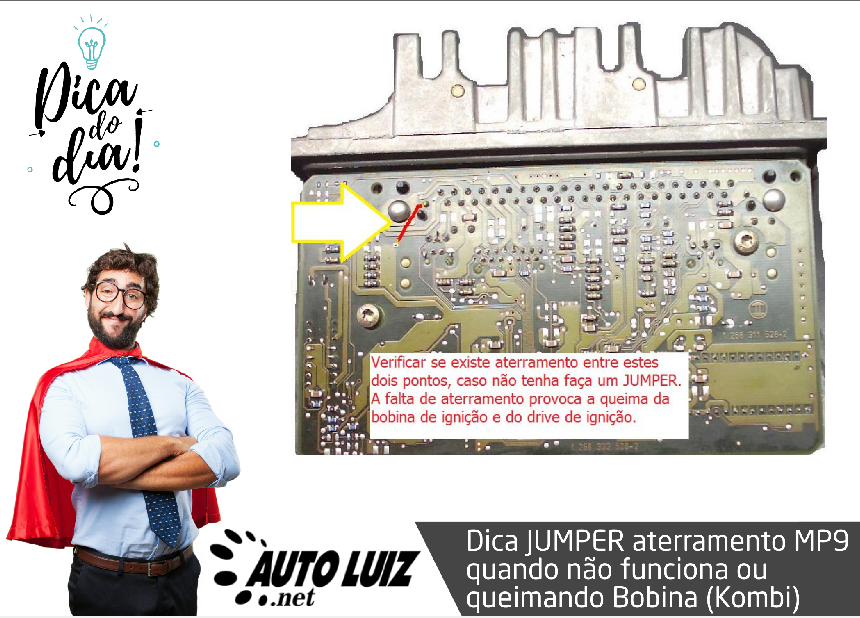

• A sonda lambda pode travar rica por falhas no regulador de tensão ou no aterramento.

• Má regulagem no TPS também interfere na marcha lenta, pois ele trabalha em conjunto com o atuador."

⚠️ [SEÇÃO: DICAS DE CAMPO]

Dica 1:

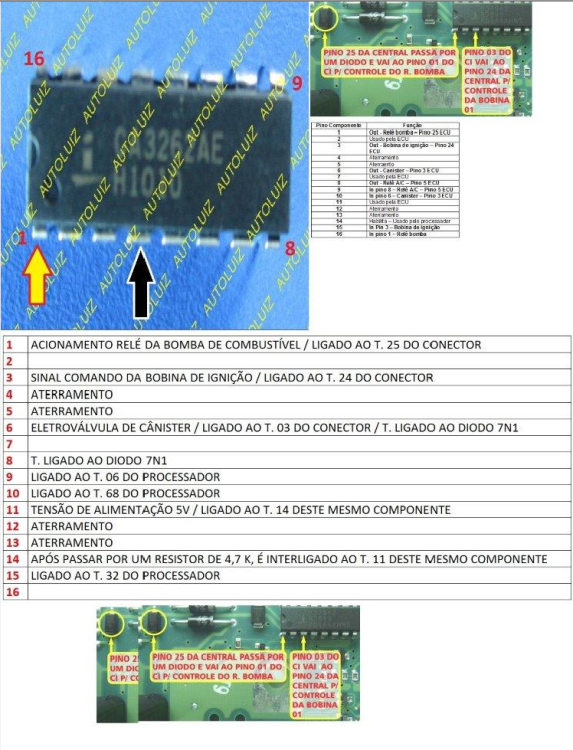

O sinal da bobina de ignição sai do pino 24 da central, passa por um resistor de 25,1 ohms e chega ao pino 41 do CI 30315.

Dica 2:

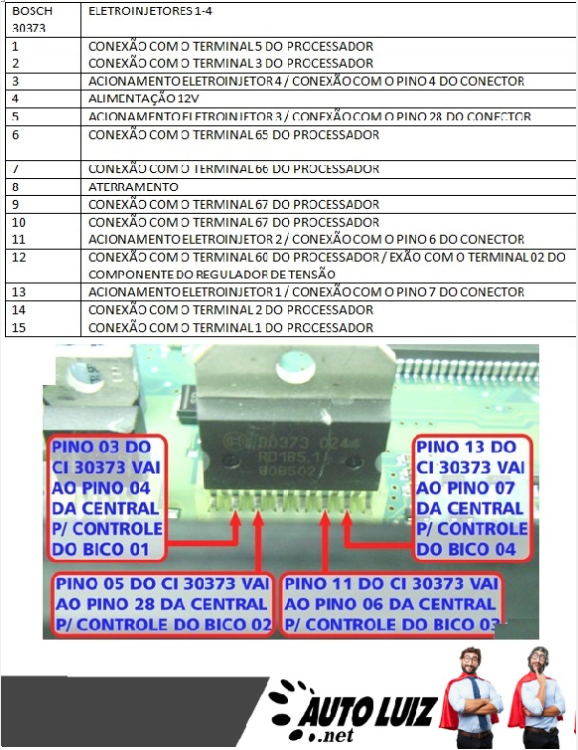

O controle do bico injetor vem do pino 7 da ECU, ligado ao pino 2 do FET BUK553.

Dica 3:

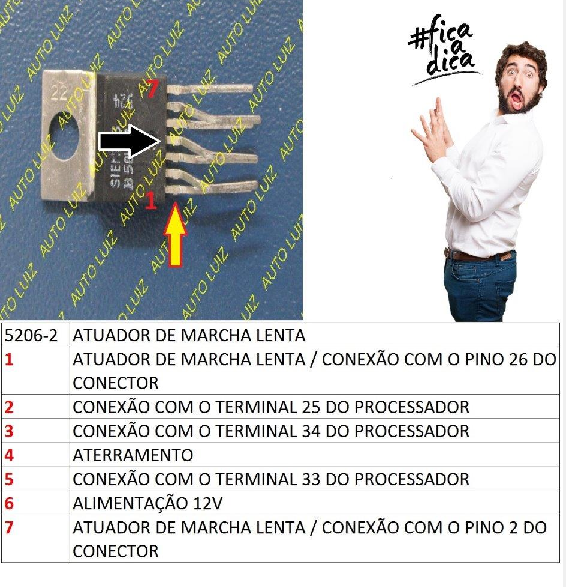

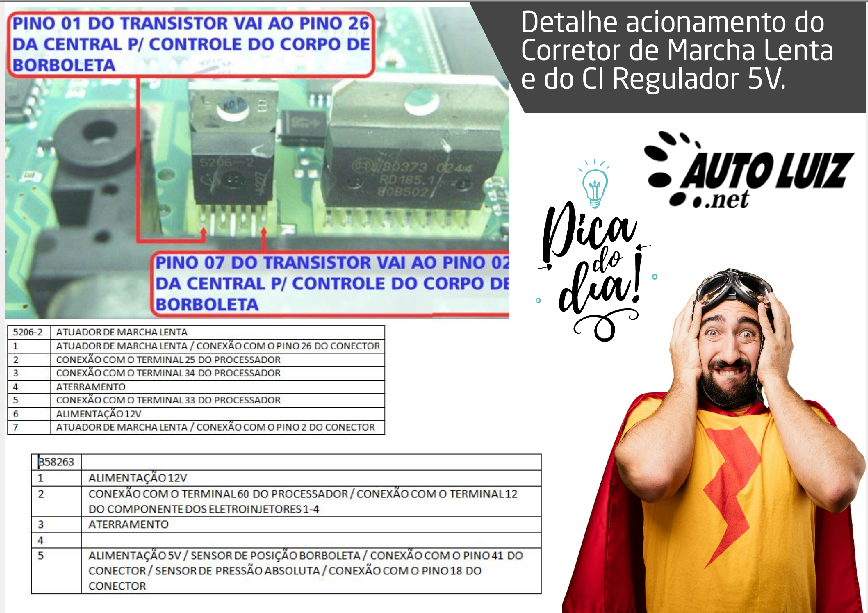

O controle do atuador de marcha lenta parte dos pinos 2 e 26 da ECU, indo para os pinos 19 e 20 do CI 30254.

Dica 4:
O relé da bomba de combustível recebe sinal do pino 25 da central, que passa por um diodo até chegar ao pino 5 do CI 30264.

Essas ligações podem ser verificadas com multímetro em continuidade, facilitando a identificação de falhas de driver ou de sinal lógico do processador.

🧰 [SEÇÃO: TROCAS E COMPATIBILIDADE]

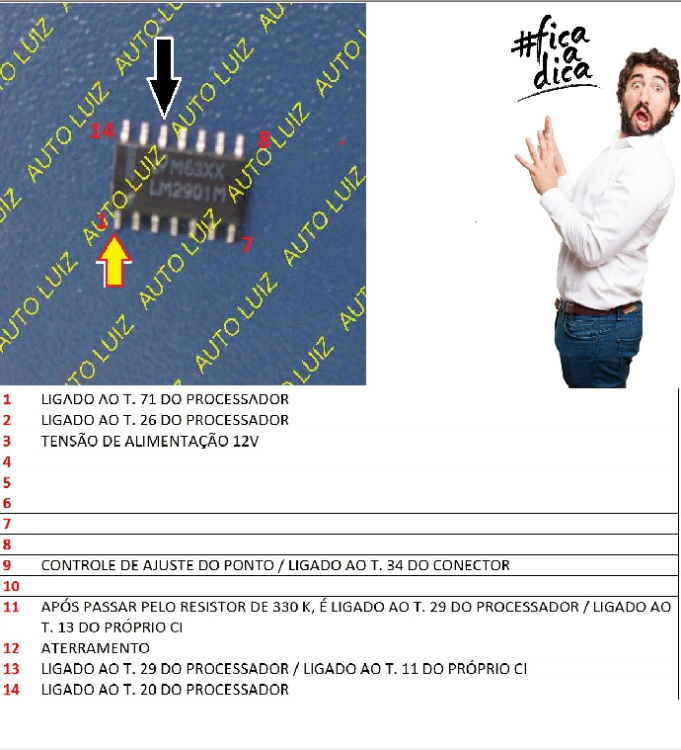

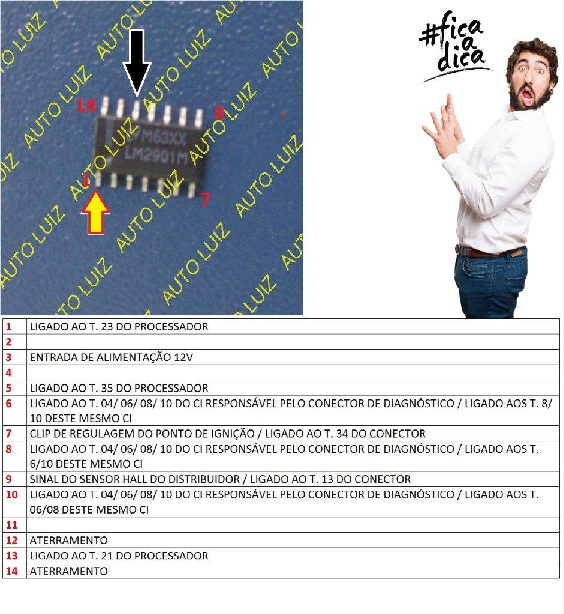

"A Bosch MP9 permite substituições diretas de componentes, desde que se respeite o código dos CIs. O driver da ignição, por exemplo, geralmente é o CA3262 ou B57942. Já o conversor Hall do distribuidor costuma usar o LM2901.

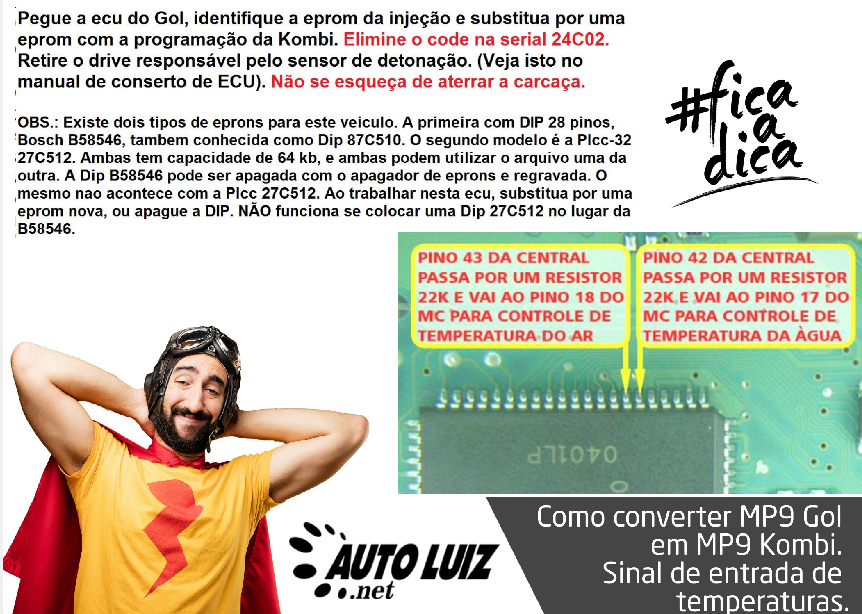

Uma dica importante: unidades MP9 de Gol podem ser utilizadas em Kombi e vice-versa, desde que a EPROM seja trocada."

🧠 [MAPA MENTAL DO SISTEMA MP9]

Segue estrutura sugerida para o mapa mental:

• Processamento

  • CPU (Processador A)

  • Auxiliar (B)

  • EPROM (Injeção e Imobilizador)

• Controle

  • Driver Bico (F)

  • Driver Bobina

  • Driver Relé Bomba (G)

  • Atuador M.L. (H)

• Sensores

  • TPS

  • Sonda Lambda

  • Sensor Hall

• Proteções

  • Regulador 5V

  • Diodos e resistores de entrada

• Falhas Comuns

  • Curto atuador

  • Excesso de combustível

  • Falha no TPS
