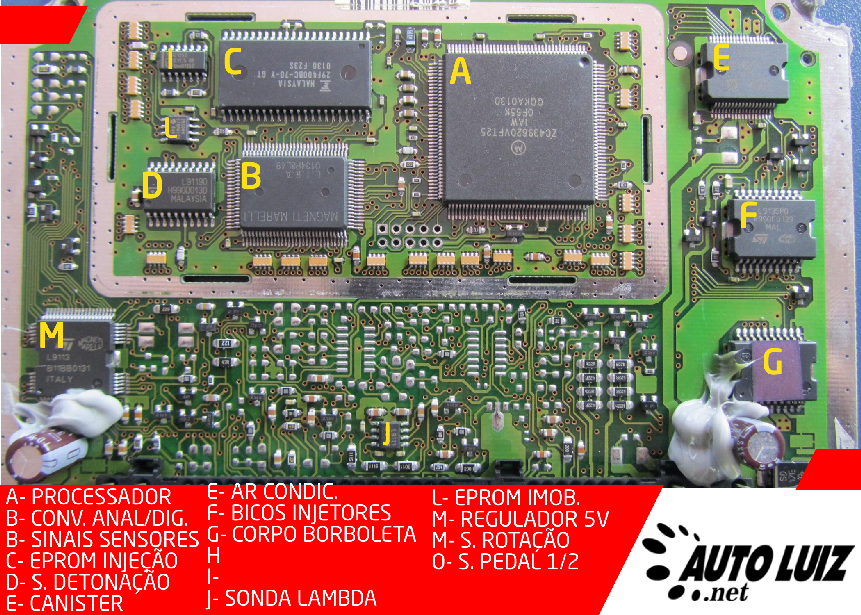

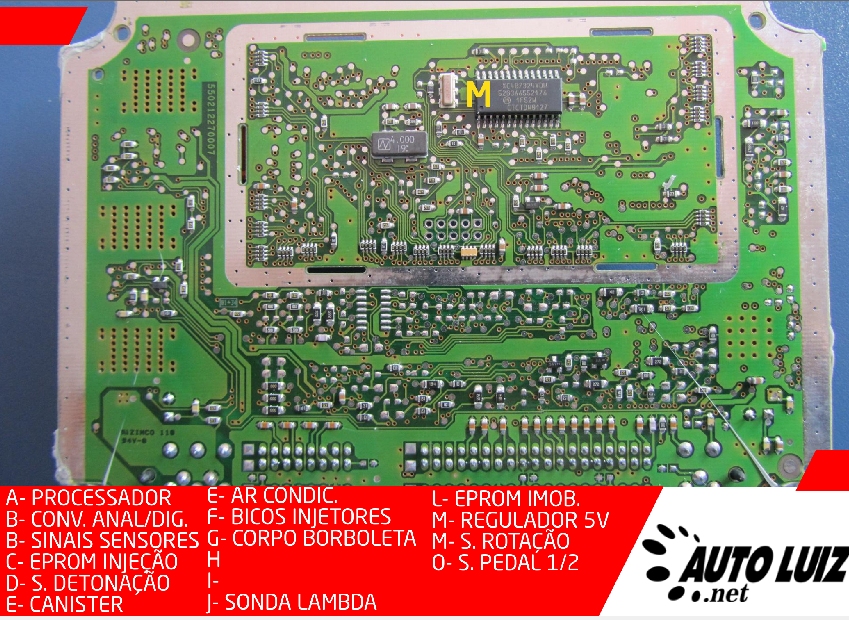

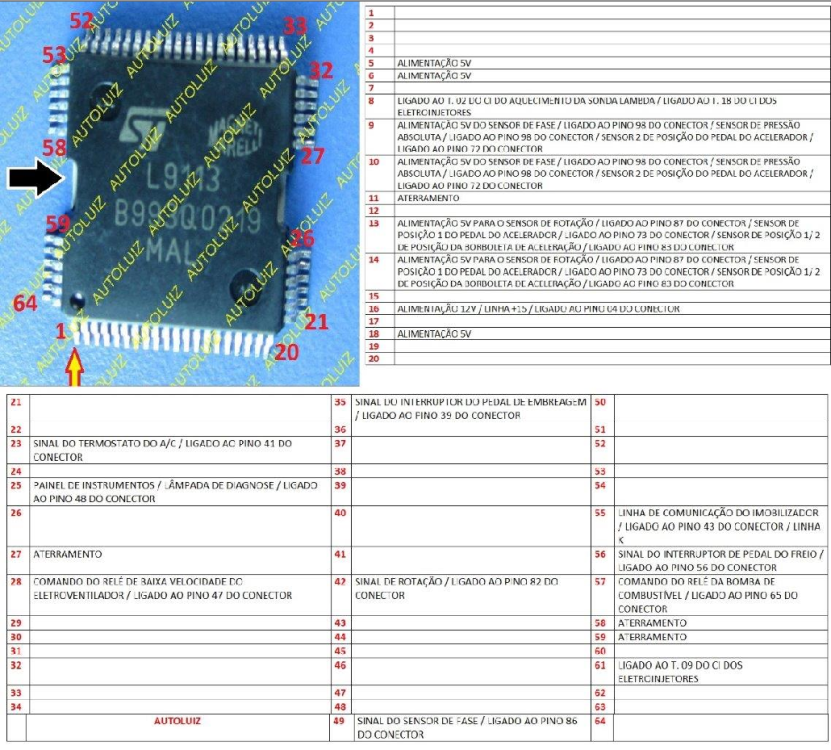

🧩 1. Visão Geral e Mapeamento da ECU

Letra	Função	CI (Componente)
A	Processador principal	MCU Magneti Marelli
B	Conversor Analógico/Digital	Integrado
C	Sensores diversos	Interface do processador

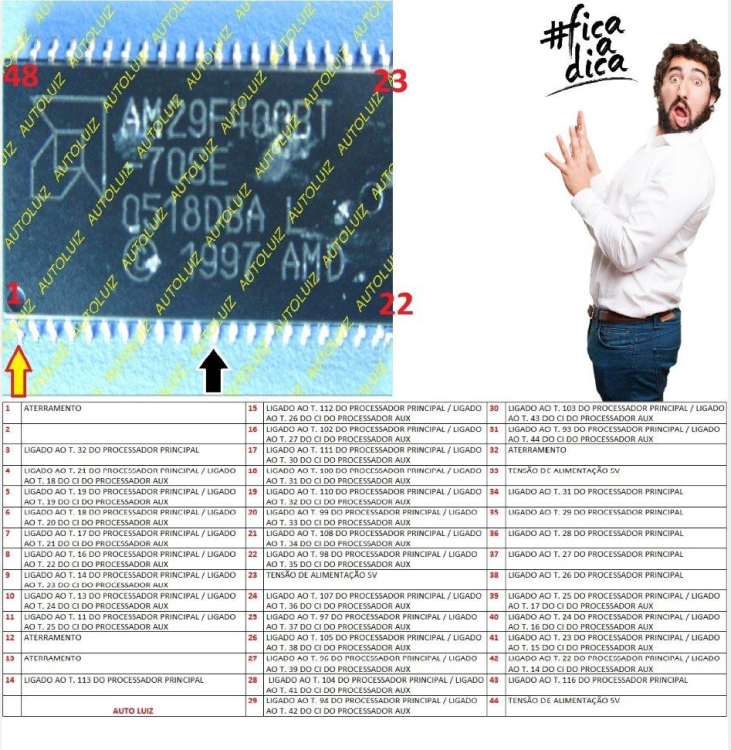

D	EPROM Injeção	AM29F400BB
E	Canister / Sonda / A/C	CI L9131
F	Bicos injetores	CI L9131
G	Corpo de Borboleta	TLE6209R
H	Sensor Pedal do Acelerador	MCU - entrada direta

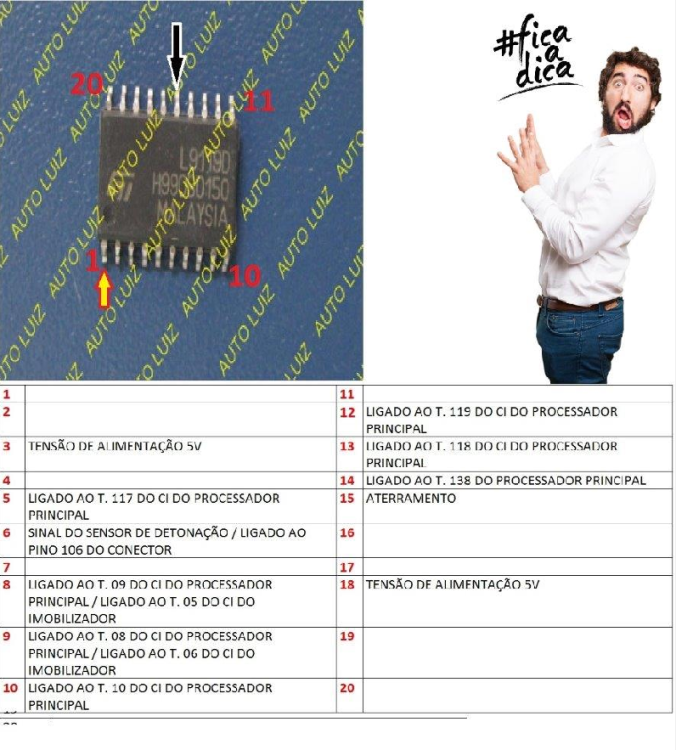

I	Sensor de Detonação	Não identificado

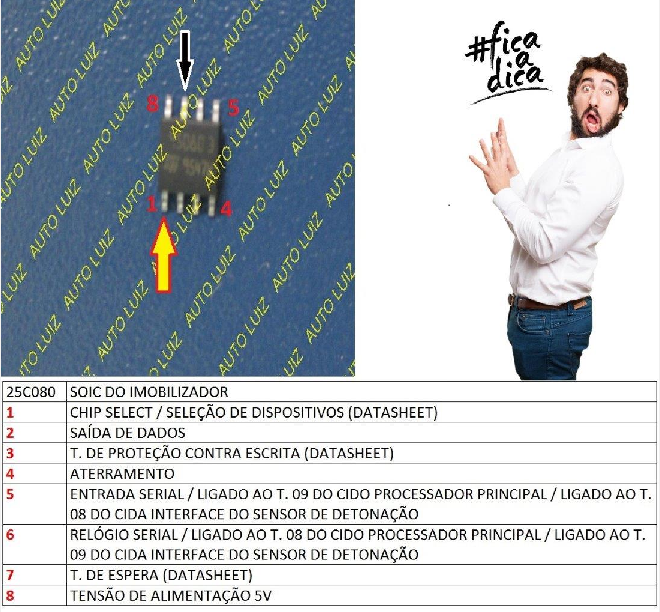

L	EPROM Imobilizador	24C08
M	Regulador de Tensão (5V)	L9132

📋 Tabela Resumo – CI’s da ECU 4SV

CI	Função Principal	Observações
L9132	Regulador de Tensão 5V	Verificar se há alimentação estável
L9131	Bicos, Canister, Rele A/C, Ventoinha	Multifuncional
L9134	Bobinas 1 e 2	4 saídas possíveis
TLE6209R	Corpo de borboleta	PWM bidirecional
VND7N	Aquecimento da sonda	Circuito robusto

DICAS QUENTES

⚙️ 2. CI’s Principais e Suas Funções

🔧 L9132 – Regulador de 5V

Responsável por estabilizar a tensão de 5V para alimentação de sensores (MAP, TPS, Pedal, etc.).

🔧 L9131 – Módulo Multifuncional

Controla:

• Canister (Pino 30 ➝ Pino 64 da ECU)

• Relé A/C (Pino 33 da ECU)

• Injetores 1, 2, 3, 4 (Pinos 96, 97, 88, 89 da ECU)

• Ventoinha Baixa (Pino 3 ➝ Pino 24 da ECU)

• Ventoinha Alta (Pino 2 ➝ Pino 47 da ECU)

Dica de diagnóstico:
Falta de acionamento pode estar ligada à queima interna do CI. É possível fazer teste direto dos pinos com lâmpada de teste e verificação de continuidade.

🔧 L9134 – Drive de Ignição

Controla as duas bobinas (Bobina 1: pino 102, Bobina 2: pino 103 da ECU).

CI L9134	Pino	Função
17	Saída para Bobina 2 (Pino 103 da ECU)
18	Saída para Bobina 1 (Pino 102 da ECU)
1 / 20	Entradas de sinal

Dica prática:
Falha nos cilindros 1 e 4? Verifique a saída 3 (pino 3 do CI) e redirecione para uma saída funcional como a 2 ou 4 (pino 2 ou 6), conforme dica da AutoLuiz.

🔧 TLE6209R – Motor de Passo / Corpo de Borboleta

CI específico para controle PWM de motores DC.

• Pinos 6, 7 ➝ Comando da ECU no pino 118

• Pinos 14, 15 ➝ Comando da ECU no pino 117

Falhas comuns:

• Sem rotação no corpo: verificar continuidade de pinos.

• Substituição exige solda de precisão com estação de retrabalho.

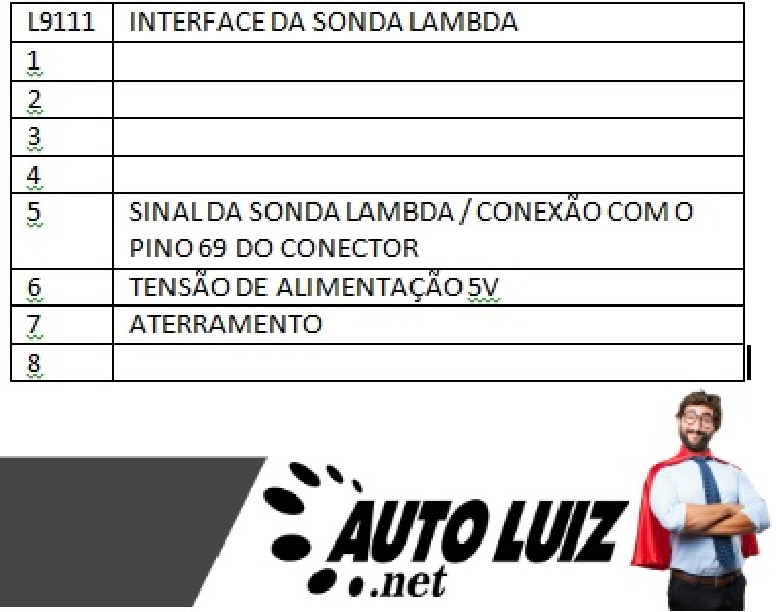

🔧 VND7N – Driver de Sonda Lambda

Acionamento do aquecedor da sonda e monitoramento.

---

🔌 3. Conexões Relevantes – Imagens Explicativas

📍 Imagem: Dica do Dia – Bobinas

• Pino 18 do L9134 ➝ Pino 102 da ECU (Bobina 1)

• Pino 17 do L9134 ➝ Pino 103 da ECU (Bobina 2)

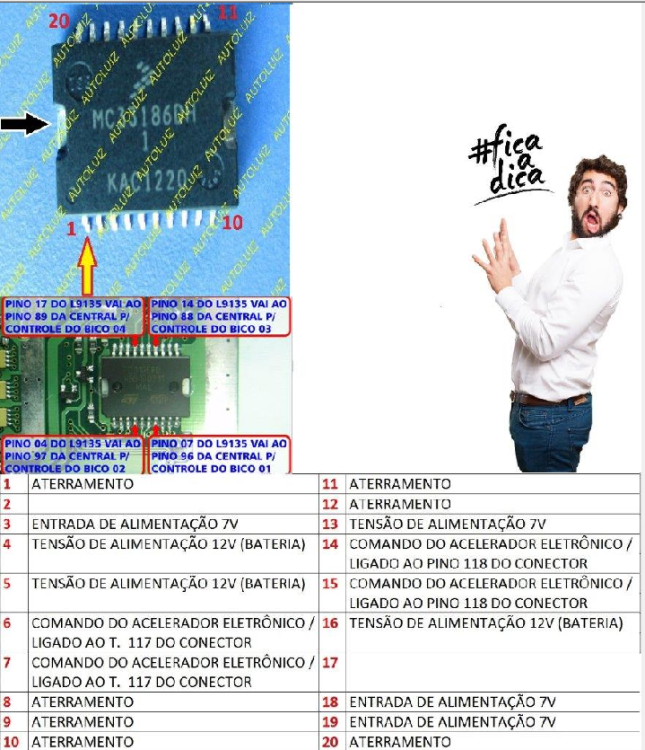

📍 Imagem: Controle do Corpo

• Pinos 14/15 do TLE6209R ➝ Pino 117 da ECU

• Pinos 6/7 do TLE6209R ➝ Pino 118 da ECU

📍 Imagem: Ventoinhas

• Pino 2 do L9131 ➝ Pino 47 da ECU (Ventoinha Alta)

• Pino 3 do L9131 ➝ Pino 24 da ECU (Ventoinha Baixa)

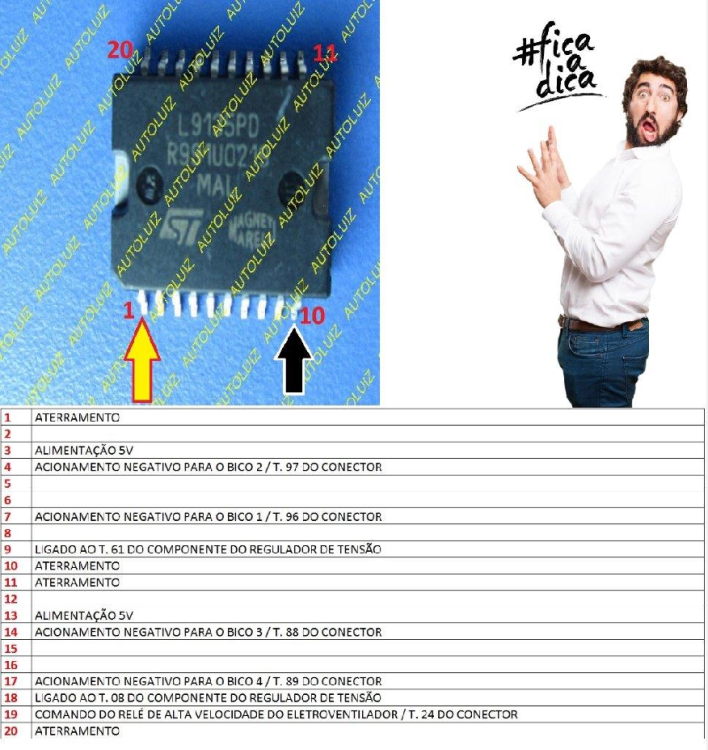

📍 Imagem: Bicos Injetores – L9131

• Inj. 1 ➝ Pino 96

• Inj. 2 ➝ Pino 97

• Inj. 3 ➝ Pino 88

• Inj. 4 ➝ Pino 89

---

🛠️ 4. Dicas Técnicas de Reparo

• Sem 5V nos sensores?
  Verifique CI L9132 e os pinos de alimentação do pedal, MAP, TPS. Fazer jumper se necessário.

• Falha de cilindro?
  Redirecione os sinais entre pinos do CI L9134. Vide imagens com “dica do dia”.

• Injetor não aciona?
  Testar continuidade do pino correspondente e verificar possível falha no L9131.

• Corpo não responde?
  Verifique se há alimentação e sinal PWM no CI TLE6209R. Pode haver falha de solda interna.

🧠 Mapa Mental – ECU Marelli 4SV

🧠 FAQ TÉCNICO – ECU MARELLI 4SV (VW)

Curso TAPA – AutoLuiz.net

---

🔌 ALIMENTAÇÃO E REGULADOR DE TENSÃO

1. A ECU 4SV não tem alimentação de 5V. O que devo verificar primeiro?
Verifique o CI regulador L9132, responsável por fornecer os 5V estabilizados para todos os sensores críticos: TPS, MAP, pedal do acelerador e pressão absoluta. Verifique se o CI está recebendo os 12V da linha +15 e se há continuidade entre os terminais de saída e os sensores. Um jumper direto pode ser necessário em caso de trilha rompida.

---

🧪 INJEÇÃO ELETRÔNICA – BICOS INJETORES

2. Um dos bicos injetores não está sendo acionado. Pode ser o CI?
Sim. O acionamento dos quatro bicos é feito pelo CI L9131. Ele utiliza os seguintes pinos:

• Bico 1 → Pino 96 da ECU

• Bico 2 → Pino 97

• Bico 3 → Pino 88

• Bico 4 → Pino 89

Se um desses pinos não estiver com sinal, verifique se há continuidade até o CI e teste com lâmpada de teste. Se confirmado defeito no driver, substitua o L9131 por outro compatível.

---

🔥 IGNIÇÃO – BOBINAS

3. O carro está falhando nos cilindros 1 e 4. Pode ser falha no CI de ignição?
Sim. A ignição na 4SV é feita pelo CI L9134. Ele controla as bobinas da seguinte forma:

• Pino 18 → Bobina 1 (pino 102 da ECU)

• Pino 17 → Bobina 2 (pino 103 da ECU)

Em caso de falha em um dos canais, é possível remapear o sinal, por exemplo, redirecionando a saída do pino 3 para outro pino funcional (como o 2 ou 6), conforme ensinado nas imagens com “Dica do Dia”.

---

🌀 CORPO DE BORBOLETA ELETRÔNICO

4. O corpo de borboleta não se movimenta. O que devo testar?
O controle do motor do corpo é feito pelo CI TLE6209R. Esse componente recebe os comandos do processador via:

• Pinos 14 e 15 → Pino 117 da ECU

• Pinos 6 e 7 → Pino 118 da ECU

Verifique se há alimentação nos terminais do CI, se o PWM está presente e se os sinais estão chegando até os pinos da ECU. Falhas comuns envolvem soldas frias ou queima por sobrecorrente.

---

🌡️ AQUECIMENTO DA SONDA / CANISTER / A/C

5. A sonda não aquece e o canister não aciona. Como identificar o defeito?
Todos esses componentes são acionados pelo CI L9131. A função de cada pino é:

• Canister → Pino 30 do CI → Pino 64 da ECU

• Relé do A/C → Pino 33

• Sonda Lambda → VND7N (driver específico)

Em caso de falha, verifique se o CI L9131 está aquecendo, ou se há trilhas interrompidas. O VND7N também pode ser substituído em caso de falha exclusiva da sonda.

---

🔁 VENTOINHAS E RELÉS

6. Nenhuma das ventoinhas está funcionando. Qual CI devo inspecionar?
Ambas as ventoinhas são controladas pelo CI L9131:

• Ventoinha baixa: Pino 3 do CI → Pino 24 da ECU

• Ventoinha alta: Pino 2 do CI → Pino 47 da ECU

É comum uma das saídas queimar. Teste com osciloscópio ou lâmpada de teste e, se necessário, faça substituição do L9131. As imagens “Dica do Dia” mostram o caminho dos sinais na placa.

---

📉 DIAGNÓSTICO DE DEFEITOS COMUNS

7. Como identificar se o CI L9134 está com defeito?
A falha mais comum no L9134 é ausência de sinal em uma das bobinas. Use um osciloscópio nos pinos 17 e 18. Se houver ausência total ou sinal distorcido em apenas um dos canais, mas a alimentação e controle estão corretos, o CI deve ser substituído.

🧠 10. Qual a ordem ideal para iniciar diagnóstico dessa ECU?

1. Verifique alimentação 5V (L9132)

2. Teste sinal dos sensores (MAP, TPS, Pedal)

3. Confirme acionamento dos bicos e bobinas

4. Teste o corpo eletrônico (PWM 117 e 118)

5. Verifique sonda e ventoinhas
