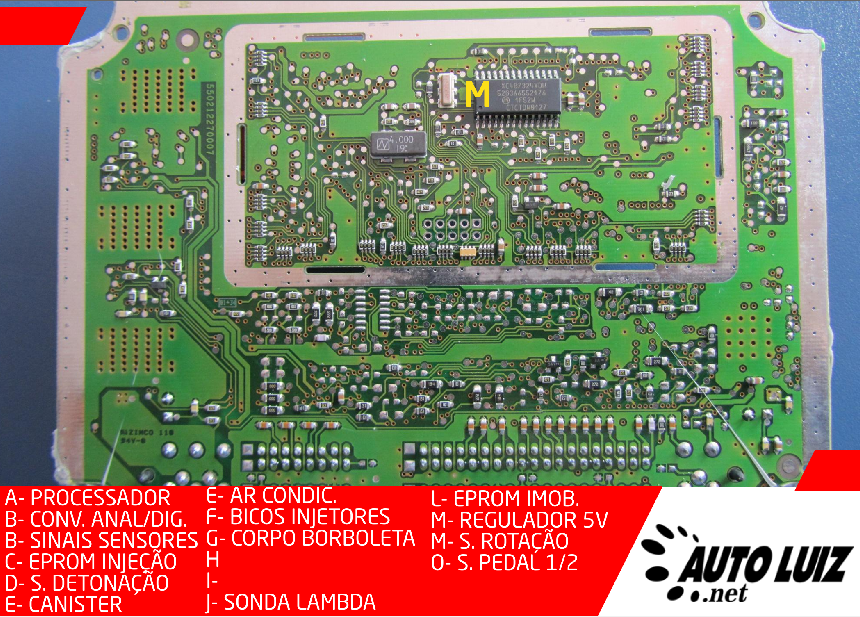

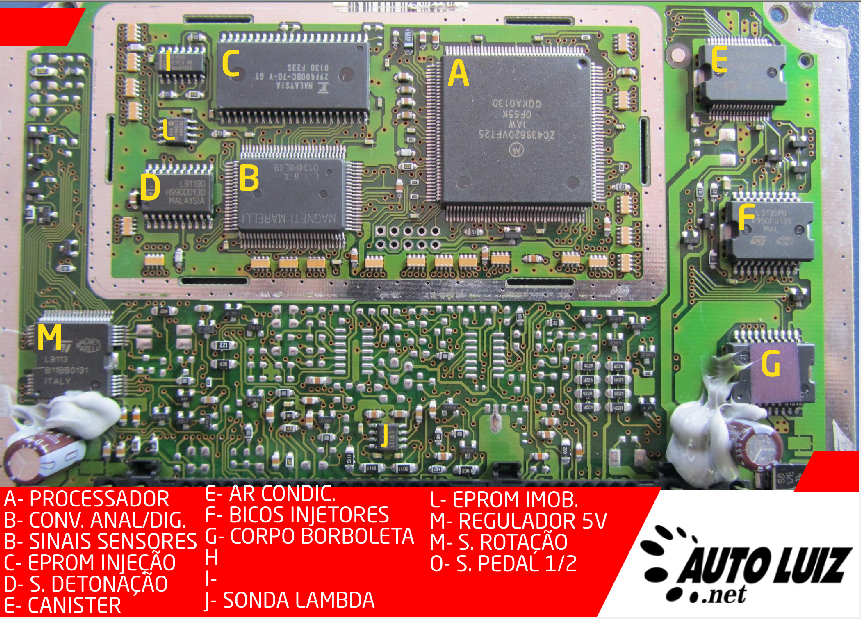

🔍 1. Descrição Geral da ECU e Componentes Mapeados

Letra	Função	CI Identificado
A	Processador	MCU principal MM
B	Conversor A/D	Integrado à linha de sensores
C	E/S Sensores Gerais	-

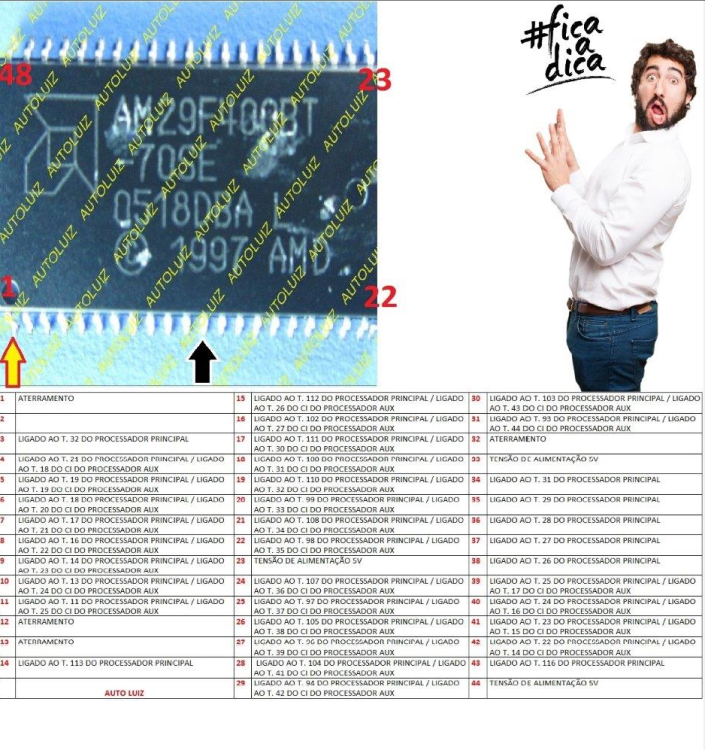

D	EPROM de Injeção	AM29F400BB
E	Canister	L9110
F	Driver de Bico	L9135
G	Corpo de Borboleta (EPC)	MC33186DH
H	Interface TPS / MAP	(associado ao conversor A/D)

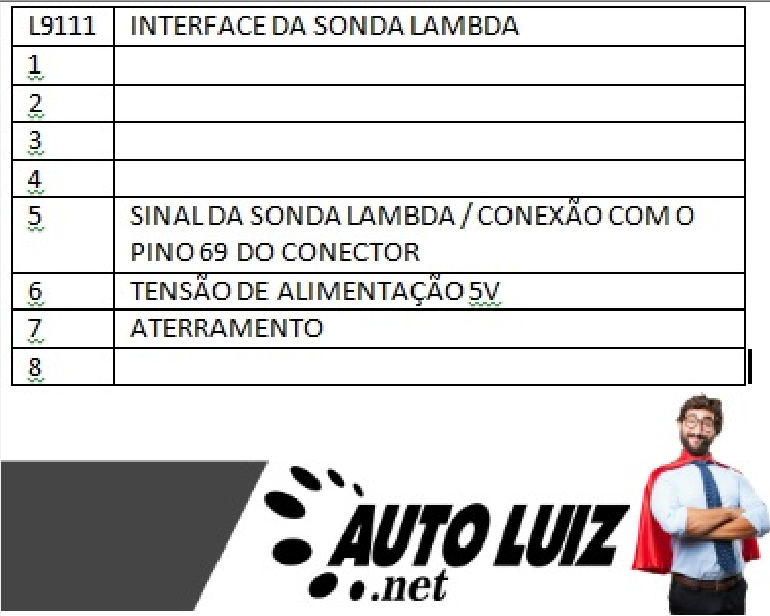

I	Sonda Lambda (aquecida)	Controlado por L9110
J	Sinal de Detonação	L9119

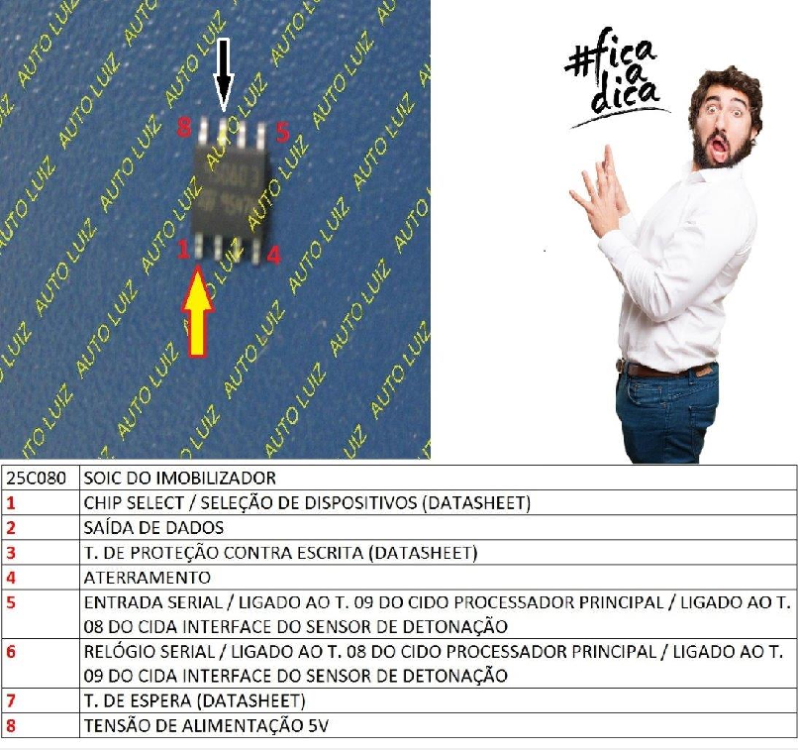

L	EPROM Imobilizador	24C08
M	Regulador 5V	L9104
N	Rotação / CKP	Interface L9104
O	Sensor Pedal Acelerador	Entradas dedicadas no MCU

📋 Tabela Resumo - CI’s e Funções

CI	Função	Dicas de Diagnóstico
L9104	Regulador de 5V / RPM	Verifique trilhas de alimentação 5V
L9113	Relés / Ventoinha / Regulador	Testar pino 28 para ventoinha e pino 56 relé
MC33186DH	Corpo de Borboleta	Testar continuidade pino 117/118 da ECU
L9135	Driver dos Bicos	Substituir se injetores sem acionamento
L9110	Ignição / Canister / A/C / Lambda heater	Verificar sinais nos pinos 22 a 29

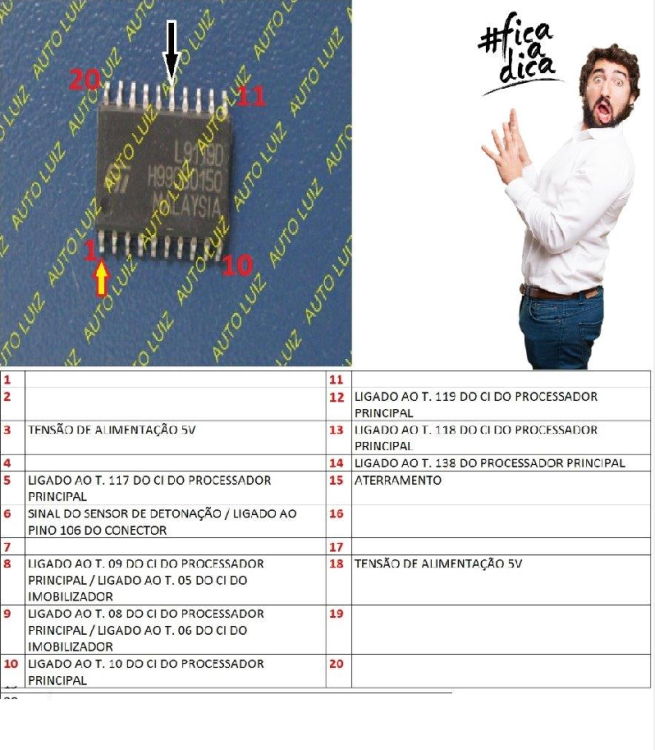

L9119	Detonação	Verificar ligação com pino 106 do conector

DICAS

DICAS

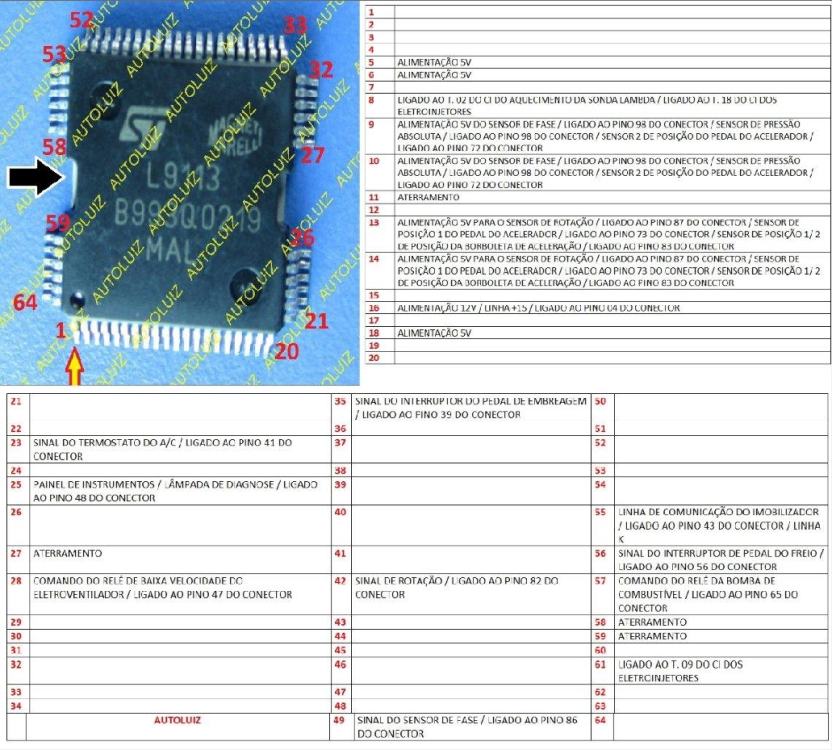

🎯 2. Sensor de Posição do Pedal do Acelerador - Conexões e Diagnóstico

Pino do Sensor	Função/Conexão
1	Conectado ao terminal 10 do CI regulador de tensão (L9104)
4	Alimentação 5V
5	Alimentação 5V
7	Sinal do sensor / Conectado ao terminal 33 do conector
8	Sinal do sensor / Conectado ao terminal 45 do conector
9	Aterramento
10	Aterramento
11	Conectado ao terminal 20 do CI regulador
12	Conectado ao terminal 36 do CI regulador
19	Conectado ao terminal 21 do CI regulador
21	Aterramento
24	Aterramento
25	Alimentação 5V

Dica técnica:
Se houver falha de alimentação em qualquer sensor (MAP, TPS ou pedal), verificar as trilhas ligadas ao CI L9104. Uma queda de tensão de 5V comum pode ser resolvida com jumper entre trilhas boas e pinos sem alimentação.

---

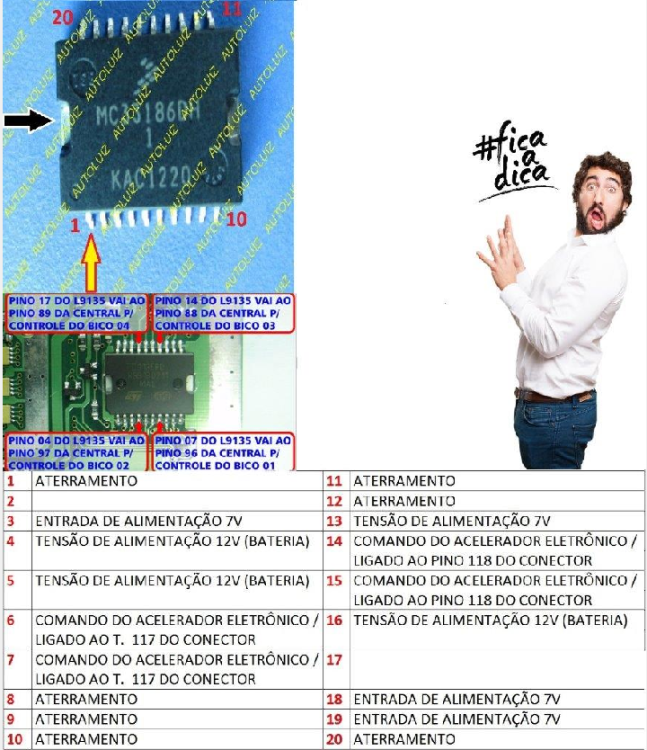

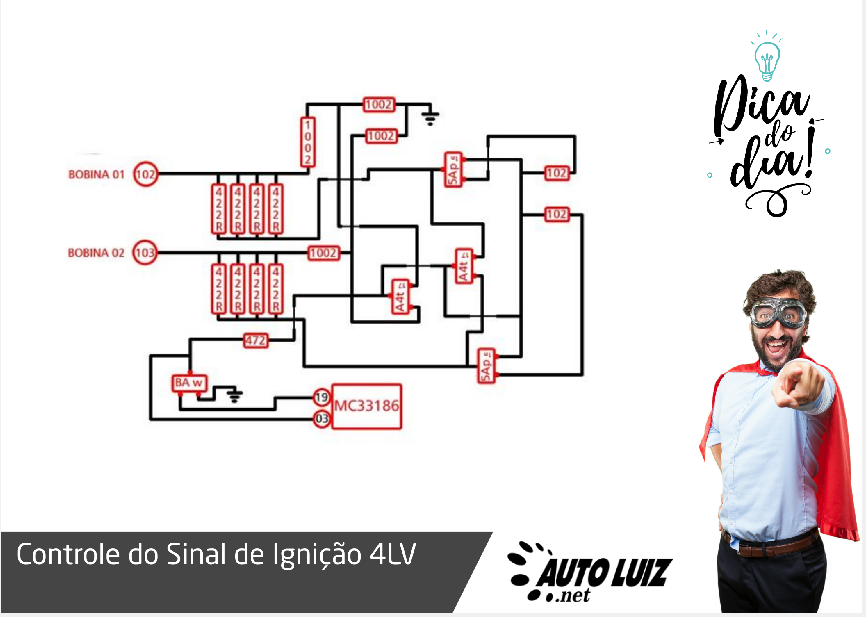

⚙️ 3. Controle do Corpo de Borboleta Eletrônico – CI MC33186DH (Letra G)

CI (MC33186DH)	Pino	Função
	14 e 15	Sinais de controle — vão ao pino 117 da ECU
	6 e 7	Sinais de controle — vão ao pino 118 da ECU

Falha comum:
Corpo inativo, borboleta sem movimento, ou erro P0120/P0220 pode indicar falha nesse CI ou em uma das conexões. Verificar continuidade dos pinos e se há alimentação 12V e GND no CI.

---

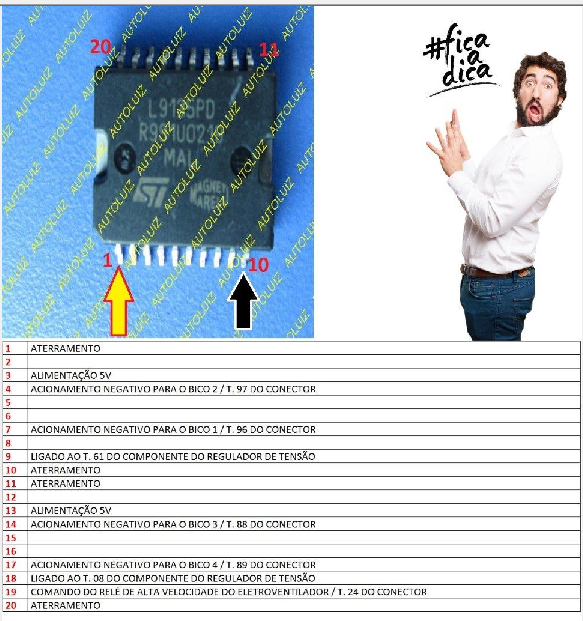

🔌 4. Driver dos Bicos Injetores – CI L9135 (Letra F)

Pino L9135	Conexão
3	Negativo do bico 2 / Pino 97 da ECU
5	Negativo do bico 1 / Pino 96 da ECU
13	Negativo do bico 3 / Pino 88 da ECU
16	Negativo do bico 4 / Pino 89 da ECU

Observação importante:
Bico que fica travado ou com resistência interna normal, mas sem acionamento, pode ter problema no CI ou na trilha. Substituição por L9135 compatível resolve.

---

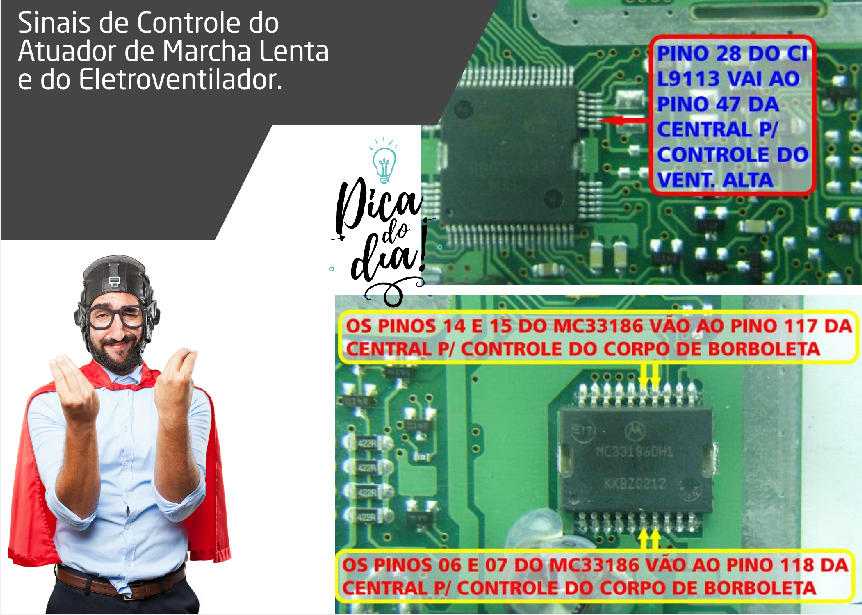

❄️ 5. Relé de Ventoinha e Regulador – CI L9113 (Letra E)

Função	Pino CI	Conexão ECU
Ventoinha Alta	28	Pino 47
Relé Principal	56	Disparo do relé
Regulador Interno	-	Fornece 5V regulado

Problemas típicos:

• Falha de partida (relé não arma);

• Ventoinha não entra no segundo estágio;

• ECU sem 5V.

🧠 6. Mapa Mental do Sistema – ECU Marelli 4LV
