📊 Tabela Resumo dos CI’s

Função	CI	Observação Técnica
Regulador de 5V	JM94AJ	Verificar queda de tensão
Rele Principal	TLE4225	Pode impedir o módulo de ligar
Bicos Injetores	L9935C	Comum queimar com bico travado
Motor de Passo	TPIC0107B	Afeta marcha lenta
Bobina, Ar, Velocidade	TY94084FB	Multifuncional, comum falhar parcialmente
Canister	TY94084FB	Compartilha driver
Sonda Lambda	BTS113A	Verificar trilha da sonda
EPROM	27Cxxx ou 29Fxxx	Não regravável, atentar à compatibilidade

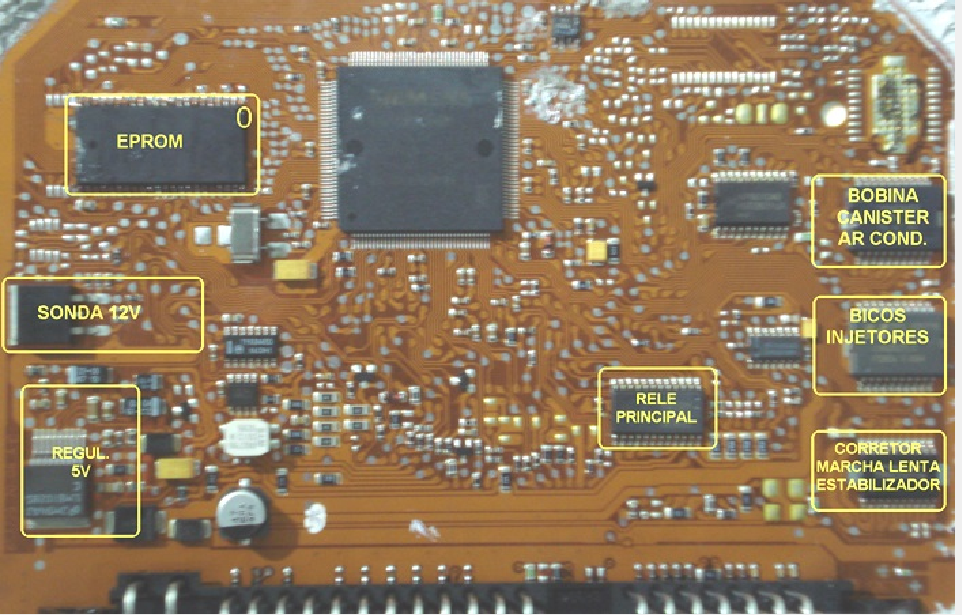

📍 Componentes e Funções – Localização Técnica

🧠 Processador Central e EPROM

• EPROM: Armazena a programação da injeção. Atenção para falhas por oxidação nas trilhas de alimentação. Normalmente do tipo 27C512 ou similar.

• Processador Principal: Responsável pelo gerenciamento total dos sinais, tanto de entrada (sensores) quanto de saída (atuadores).

⚡ Regulador de 5V – JM94AJ

• Localizado na parte inferior esquerda da placa.

• Responsável pela alimentação de sensores e CI’s lógicos.

• Falhas comuns: queda de tensão ou ausência total dos 5V nos pinos dos sensores (MAP, TPS, etc).

🔌 Sonda Lambda – BTS113A

• Controla o aterramento da sonda.

• Atenção ao uso de sonda de 12V; curto pode queimar o CI.

• Verificar continuidade da trilha até o pino da ECU.

🚗 Drivers de Bicos Injetores – L9935C

• CI dedicado ao controle dos bicos injetores.

• Possui diagnóstico de falhas embutido.

• Muito sensível a bicos travados ou em curto – pode queimar.

🌀 Motor de Passo / Marcha Lenta – TPIC0107B

• CI específico para controle de corrente de atuadores bipolares.

• Responsável pela regulagem da marcha lenta.

• Sintoma comum de falha: oscilação ou marcha lenta errática.

⚙️ CI de Acionamento Múltiplo – TY94084FB

• Driver multifunção: comanda bobina, canister, ar-condicionado e velocidade.

• Devido à sobrecarga, é comum falhar no estágio de saída (queima parcial).

• Verificar resistências entre gate/saida e integridade do transistor interno.

🌡️ Relé Principal – TLE4225

• CI responsável pela ativação das tensões internas após chave ON.

• Se falhar, o módulo não “acorda”.

• Pode ser testado com alimentação direta e verificação da saída do relé.

🛠️ Defeitos Comuns

1. Falta de comunicação com scanner:

   • Verificar tensão no regulador de 5V (JM94AJ).

   • Conferir alimentação da EPROM e processador.

   • Possível falha no relé principal (TLE4225).

2. Marcha lenta oscilando:

   • Motor de passo com falha (TPIC0107B).

   • Verificar pinos, resistência entre bobinas e comando PWM no osciloscópio.

3. Falha em todos os bicos injetores:

   • Curto ou falha no L9935C.

   • Pode ser testado via jumper ou substituição direta por CI novo.

4. Falta de centelha ou falhas intermitentes:

   • CI TY94084FB pode falhar parcialmente na linha da bobina.

   • Medir se há sinal PWM de comando vindo do processador.

5. Erro de sonda lambda ou travamento em mistura rica/pobre:

   • Verificar BTS113A e trilha da sonda.

   • Atenção à resistência do aquecedor da sonda.

🧠 Mapa Mental – ECU Siemens 5WP

❓Perguntas dos Alunos

Pergunta: O que pode causar falha de alimentação dos sensores TPS/MAP?
Resposta: A principal causa é a falha do regulador de 5V (JM94AJ). Sem ele, a linha de 5V não é alimentada, impedindo a leitura dos sensores. Pode ser confirmada com multímetro ou analisador lógico.

Pergunta: Como identificar defeito no CI de bicos injetores (L9935C)?
Resposta: O defeito mais comum é a ausência de pulso mesmo com sinal do processador. Pode ser testado com lâmpada de teste ou osciloscópio, e confirmado trocando o CI.

Pergunta: O CI TY94084FB comanda quais componentes?
Resposta: Comanda múltiplos atuadores: bobina de ignição, canister, ventilação do ar-condicionado e sensor de velocidade. Por ser multifunção, pode falhar parcialmente e comprometer só um circuito.

Pergunta: O que acontece se o TLE4225 falhar?
Resposta: O relé principal não é ativado, e a ECU permanece "morta", sem sinais internos. A falha pode ser simulada ligando o relé manualmente com uma fonte de 12V.
