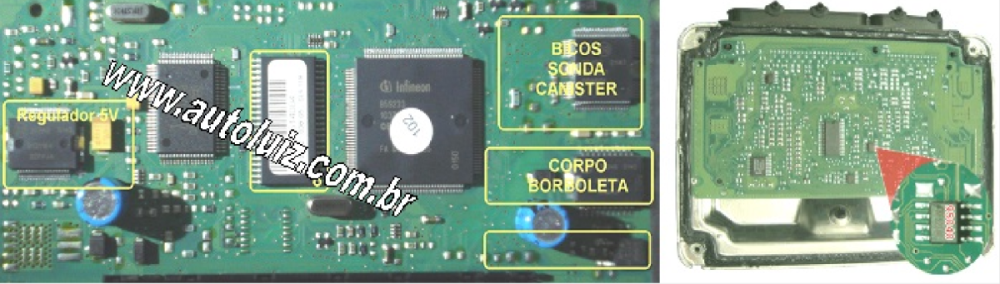

📍 Identificação dos Componentes na Placa (Mapa Geral)

Nº	Componente	Função Principal
01	Processador Principal (Infineon)	Unidade lógica central da ECU
02	EPROM AM29F400BC	Armazena mapas de injeção e ignição
03	Regulador de 5V – CI 30430	Alimenta circuitos lógicos da ECU
04	Circuito de entrada VBAT (diodo + capacitor)	Proteção contra surtos e estabilização da alimentação
05	Transistores de aquecimento da sonda	Controle dos aquecedores de sonda
06	L9135	Decodificador de comunicação CAN
07	CI 30397	Controle das 4 bobinas de ignição
08	CI 30348	Controle do motor de passo (borboleta)
09	CI 30381	Controle do variador de fase (VVT)
10	CI 30404	Driver dos injetores, relé da bomba, canister, etc.
11	Processador secundário	Unidade de segurança (redundância lógica)

📊 Tabela Técnica de CIs e Funções

CI / Componente	Função Técnica	Teste
30430	Regulador de 5V	Multímetro
30397	Disparo das 4 bobinas	Osciloscópio
30348	Motor do corpo de borboleta	Scanner + medição
30381	Comando do variador de fase	Scanner + teste de pulso
30404	Injetores, bomba, canister, relé auxiliar	Continuidade / scanner
L9135	Rede CAN	Medição de resistência da linha
Transistores	Aquecimento da sonda	Teste de corrente

dicas do dia

🔧 Funções dos Principais CIs e Testes Técnicos

🔹 CI 30430 – Regulador de 5V

• Regula a tensão de 12V para 5V para alimentação da CPU, EPROM e drivers.

• Defeito comum: ECU morta, sem comunicação com scanner.

• Teste: Com multímetro, verificar se o CI fornece 5V estáveis.

---

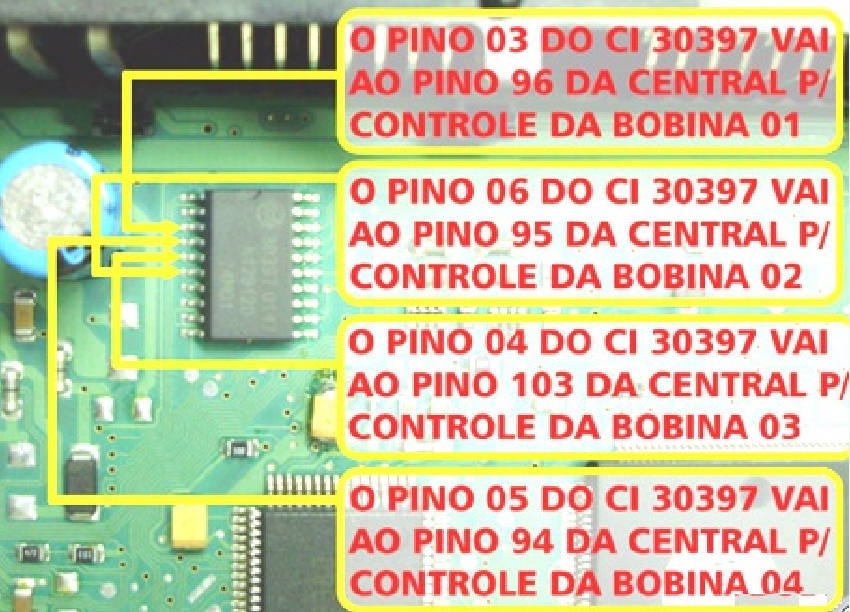

🔹 CI 30397 – Driver das Bobinas

• Controle de ignição individual.

• Pinos importantes:

  • Pino 3 → Bobina 1 (pino 96 da ECU)

  • Pino 6 → Bobina 2 (pino 95 da ECU)

  • Pino 4 → Bobina 3 (pino 103 da ECU)

  • Pino 5 → Bobina 4 (pino 94 da ECU)

• Defeitos comuns: ausência de centelha em um ou mais cilindros.

• Teste: Osciloscópio ou lâmpada de teste no conector da bobina.

---

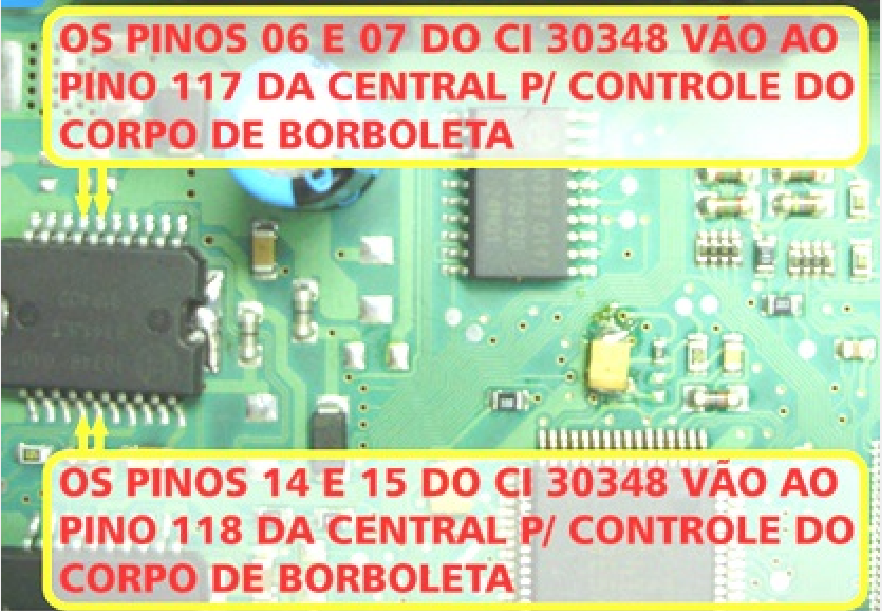

🔹 CI 30348 – Motor de Passo (Borboleta Eletrônica)

• Controle do motor de corrente contínua do corpo de borboleta.

• Pinos importantes:

  • Pinos 6 e 7 → ECU pino 117

  • Pinos 14 e 15 → ECU pino 118

• Defeitos comuns: marcha lenta oscilando ou corpo sem resposta.

• Teste: Scanner para comando de marcha lenta + medição com multímetro.

---

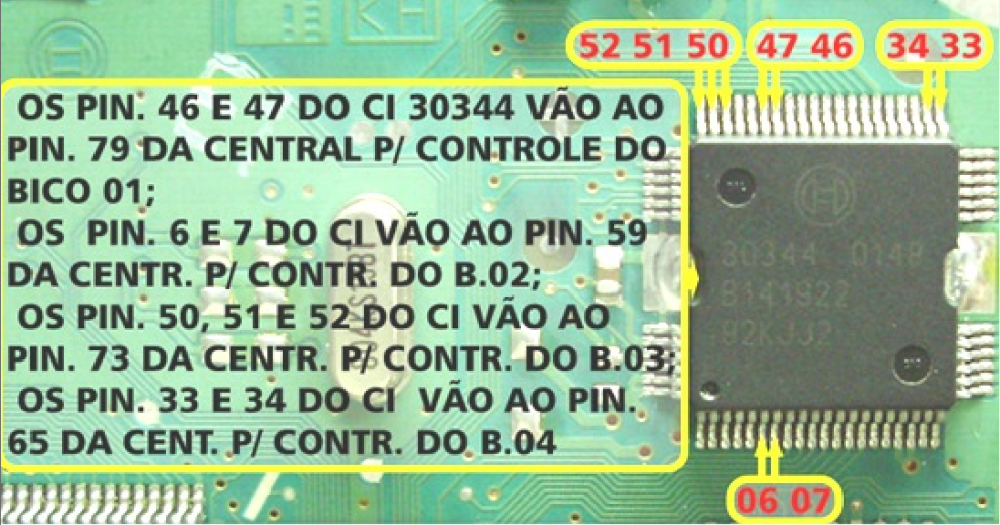

🔹 CI 30404 – Bicos, Canister, Relé Bomba

• Chaveamento de cargas intermediárias: injetores, relés e atuadores.

• Defeitos comuns: ausência de pulso de injeção, canister sempre acionado, bomba não liga.

• Teste: Teste de continuidade da trilha até os conectores externos.

---

🔹 CI 30381 – Variador de Fase

• Atua diretamente no solenoide de comando do variador.

• Pinos importantes:

  • Pino 5 e 14 → Controle do VVT

• Teste: Scanner + medição de tensão com motor em carga parcial.

---

🔹 Transistores – Aquecimento da Sonda

• Controlam corrente para resistências das sondas.

• Defeitos comuns: Código de falha P0135 ou sonda não aquece.

• Teste: Medir corrente de aquecimento da sonda.

---

🔹 CI L9135 – Comunicação CAN

• Decodifica sinais de rede CAN.

• Defeitos comuns: ECU sem comunicação com ABS, Immo, BCM.

• Teste: Verificar resistência da rede (deve ser ~60 ohms total).

🛠️ Defeitos Típicos da Bosch ME7.5

• ECU sem comunicação → Verificar CI 30430 e CI L9135.

• Bobina sem pulso → Testar CI 30397.

• Borboleta sem resposta → Verificar CI 30348.

• Bomba não aciona → CI 30404.

• Variação de fase errática → CI 30381.

• Sonda sem aquecer → Transistor de aquecimento ou aterramento ruim.

• ECU só funciona em baixa rotação → Problema com imobilizador ou erro no mapa de avanço.

---

💡 Dica Avançada: Decode Immo

"Em muitos casos, mesmo com o decode realizado, a ECU pode funcionar em rotação limitada (modo emergência). Para liberar rotação total, é necessário aplicar um arquivo com checksum corrigido e configurar corretamente a EEPROM."

🧠 Mapa Mental – Bosch ME7.5

[Bosch ME7.5]
├── Processamento
│ ├── CPU
│ └── Processador Secundário
├── Alimentação
│ ├── Regulador 30430
│ └── Diodo + Capacitor VBAT
├── Injeção
│ ├── CI 30404 (bicos)
├── Ignição
│ └── CI 30397 (bobinas)
├── Corpo de borboleta
│ └── CI 30348
├── Emissão
│ ├── Transistores (sonda)
│ └── CI 30404 (canister)
├── Variação de Fase
│ └── CI 30381
├── Comunicação
│ └── CI L9135 (CAN)

❓ Perguntas Frequentes para o Curso (FAQ)

1. Posso substituir o CI 30397 por outro similar?
Não. O CI 30397 tem pinagem específica e trabalha com PWM de alta frequência. Substituições só com modelo idêntico.

2. O motor de passo pode causar falha de partida?
Sim. Se o corpo de borboleta não inicializa corretamente, o sistema entra em modo emergência e pode bloquear a partida.

3. O CI L9135 pode ser testado?
Sim, indiretamente. Meça a resistência entre linhas CAN e verifique se há comunicação com scanner.

4. O decode sempre resolve imobilizador?
Não. Em alguns casos, o decode só libera em modo emergência, sendo necessário ajustar mapa ou checksum para rotação plena.

5. Posso alimentar a ECU fora do carro?
Sim. Forneça 12V no pino de alimentação + GND e monitore a linha 5V para validar o funcionamento básico.
