📊 Tabela de CIs e Funções

CI	Função	Saídas Confirmadas
30343	Regulador de 5V	Alimenta ECU
30397	Ignição	Bobinas 1 a 4 (96 a 94)
30348	Motor de Passo	ECU pinos 117 e 118
30344	Bicos / Relés / Canister	Vários (38, 33, 46, 19...)
KA11220	Transistor	Alimentação do corpo
B00017	Processador	Lógica geral
AM29F400BB	EPROM	Mapas

🧠 Arquitetura Geral – ECU Bosch ME7.5.10

Nº	Componente	CI (quando aplicável)	Função Técnica
01	Processador Principal	B00017	Unidade lógica central – processa todos os sinais de sensores e atuadores
02	EPROM	AM29F400BB	Armazena mapas de injeção, ignição, torque e correções
03	Processador Secundário (Safety)	—	Unidade redundante para monitoramento da lógica crítica
04	Regulador de Tensão	30343	Converte 12V da linha VBAT para 5V estáveis para alimentação digital
05	Proteção VBAT	—	Capacitor eletrolítico + diodo de entrada de alimentação da ECU
06	Controle do Motor de Passo / Borboleta Eletrônica	30348	Atua diretamente no motor DC do corpo de borboleta
07	Driver Geral (Injetores / Relés / Canister / Ventoinhas / Sonda)	30403	Chaveamento de todos atuadores intermediários (bicos, sonda, relé bomba etc.)
08	CI de Ignição	30397	Responsável por gerar os pulsos de acionamento para as bobinas
09	Driver de TPS (Sensor de Posição da Borboleta)	30380	Conversor analógico-digital do sinal do TPS
10	Sistema de Imobilizador	—	Comunica-se com o processador e a EEPROM para liberar partida
11	Cristal do Processador	—	Oscilador principal para clock do processador

🔎 Resumo das Funções dos CIs

CI	Responsável por...
30343	Regulador de 5V – Alimenta lógica interna
30344	Versão alternativa de driver geral (relé bomba, ventoinha, A/C, bicos, canister)
30403	Driver principal de periféricos (injeção, ventoinhas, canister, sonda, etc.)
30397	Disparo de bobinas de ignição (PWM)
30348	Controle do motor da borboleta eletrônica
30380	Conversor de sinal do TPS (Sensor de posição da borboleta)

D

🧠 DICAS DO DIA – MAPEAMENTO DO PROCESSADOR B00017 (ME7.5.10)

---

🔌 Pinos de Alimentação 5V

Pino	Função
17	Alimentação 5V
37	Alimentação 5V
46	Alimentação 5V
56	Alimentação 5V
72	Alimentação 5V
82	Alimentação 5V
84	Alimentação 5V
93	Alimentação 5V
99	Alimentação 5V
109	Alimentação 5V
126	Alimentação 5V
136	Alimentação 5V
144	Alimentação 5V

---

🟫 Pinos de Aterramento (GND)

Pino	Função
11	Aterramento
14	Aterramento
15	Aterramento
18	Aterramento
38	Aterramento
45	Aterramento
55	Aterramento
66	Aterramento
67	Aterramento
68	Aterramento
69	Aterramento
71	Aterramento
83	Aterramento
94	Aterramento
97	Aterramento
110	Aterramento
127	Aterramento
139	Aterramento
143	Aterramento

---

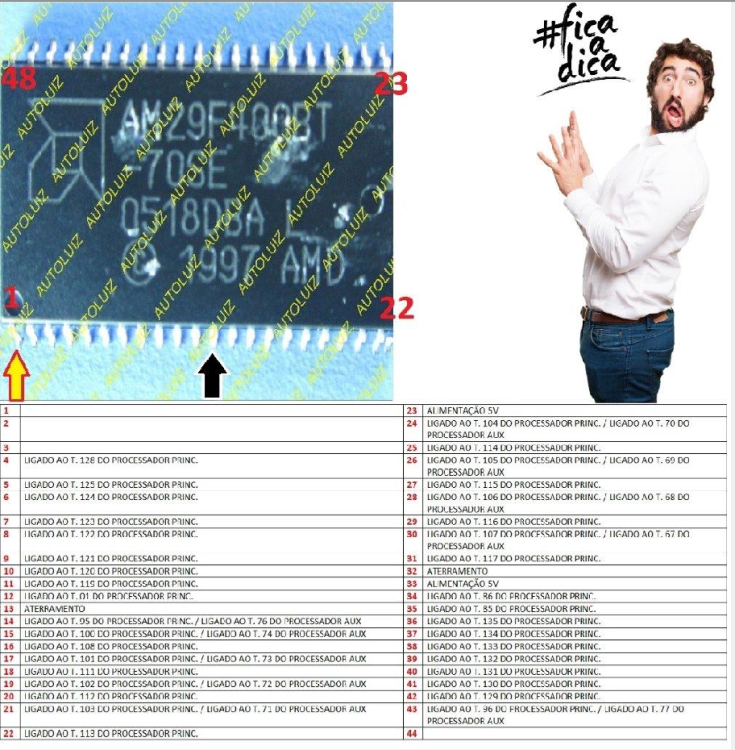

📦 Conexões com a Memória (EPROM AM29F400BB)

Pino Processador	Terminal da Memória
1	12
85	35
86	34
95	14
100	15
101	17
102	19
103	21
104	24
105	26
106	28
107	30
108	16
111	18
112	20
113	22
114	25
115	27
116	29
117	31
119	11
120	10
121	09
122	08
123	07
124	06
125	05
128	04
129	42
130	41
131	40
132	39
133	38
134	37
135	36

---

🛡️ Conexões com o Processador Auxiliar (Safety)

Pino Processador	Terminal Auxiliar
3	01
9	47
13	53
89	62
95	76
96	77
98	75
100	74
101	73
102	72
103	71
104	70
105	69
106	68
107	67
137	78 (Cristal)
140	54
141	49
142	52

---

⚙️ Conexões com Eletroinjetores

Pino Processador	Terminal CI 30403
16	08
19	10
20	09
22	11
23	42
53	41
74	39

---

🔧 Conexões com Corpo de Borboleta (CI 30348)

Pino Processador	Terminal Borboleta
13	13
21	03
27	19
58	02

---

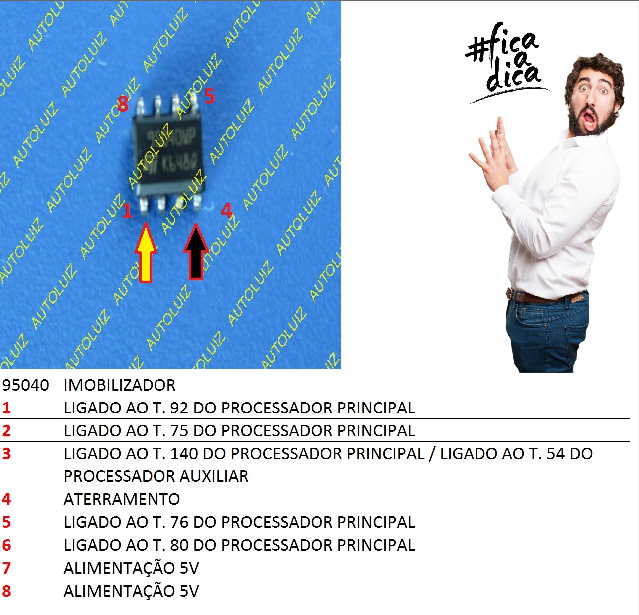

🔐 Conexões com o Imobilizador

Pino Processador	Terminal Immo
75	02
76	05
80	06
92	01
140	03

---

🧠 Cristal de Clock

Pino Processador	Função
137	Terminal 02 do cristal / AUX 78
138	Terminal 01 do cristal

🔧 CI’s e Conexões Técnicas

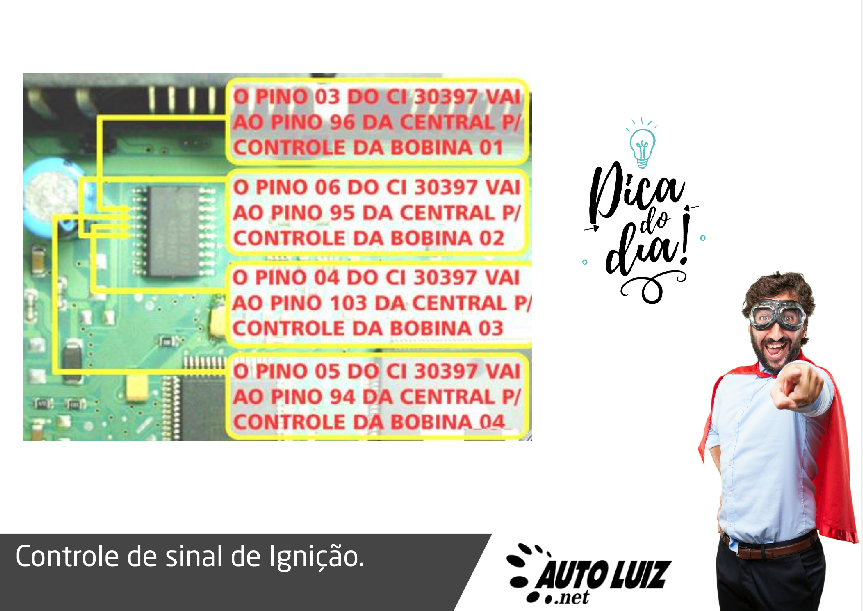

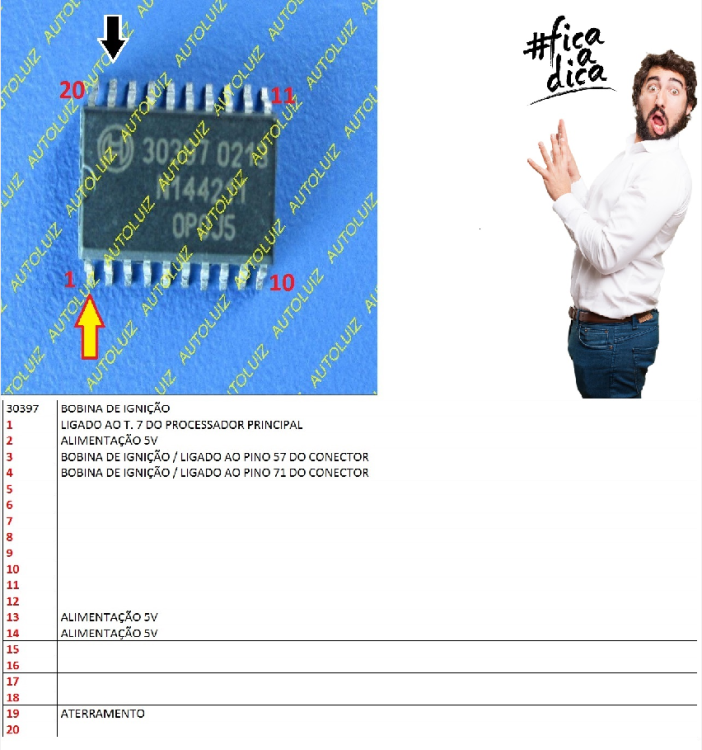

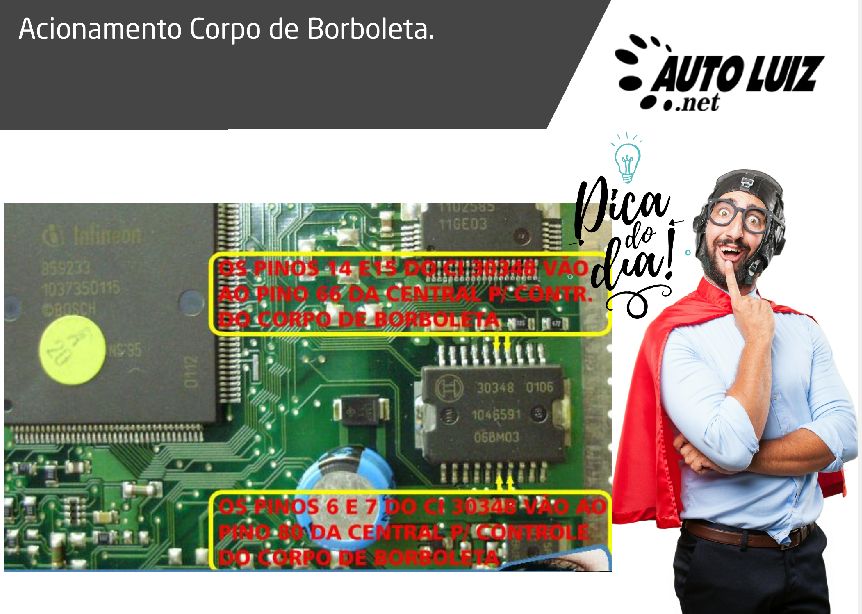

🔹 CI 30397 – Bobinas de Ignição

• Responsável pelo disparo das 4 bobinas.

• Conexões confirmadas:

  • Pino 3 → Bobina 1 (conector pino 96)

  • Pino 6 → Bobina 2 (conector pino 95)

  • Pino 4 → Bobina 3 (conector pino 103)

  • Pino 5 → Bobina 4 (conector pino 94)

• Alimentação 5V → Pinos 2, 13, 14

• Aterramento → Pinos 10, 20

---

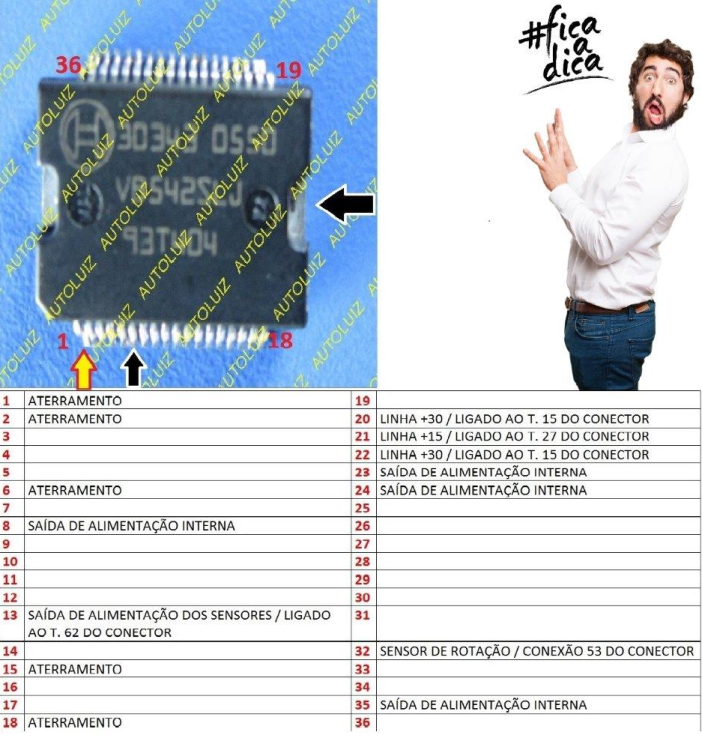

🔹 CI 30348 – Motor de Passo / Borboleta Eletrônica

• Atua diretamente sobre o motor DC da TBI.

• Conexões confirmadas:

  • Pinos 6 e 7 → Terminal 117 da ECU

  • Pinos 14 e 15 → Terminal 118 da ECU

---

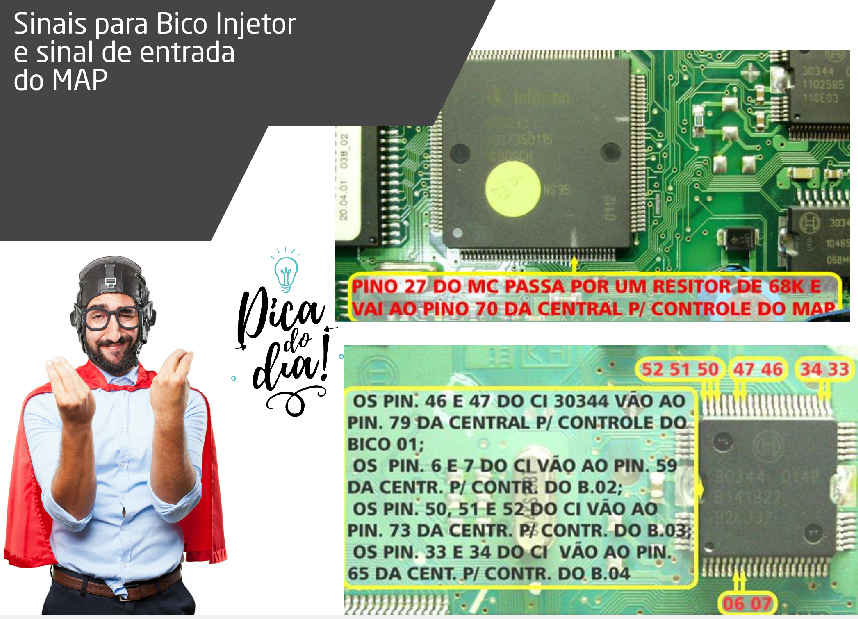

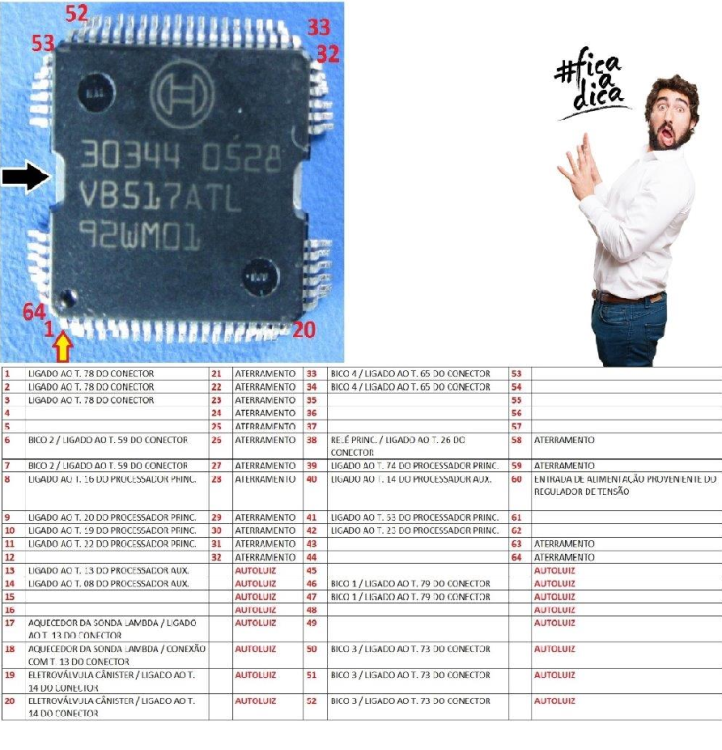

🔹 CI 30344 – Injetores / Canister / Relés

• Um dos CI’s mais completos da unidade, chaveando até:

  • Bicos injetores (pinos 33, 34, 46, 47, 50, 51, 52)

  • Relé da bomba (pino 38)

  • Relé da ventoinha 1 (pino 17) e 2 (pino 37)

  • Canister (pinos 19 e 20)

  • Relé do ar-condicionado (pinos 48 e 49)

• Alimentação vem do pino 59 da ECU (via regulador)

---

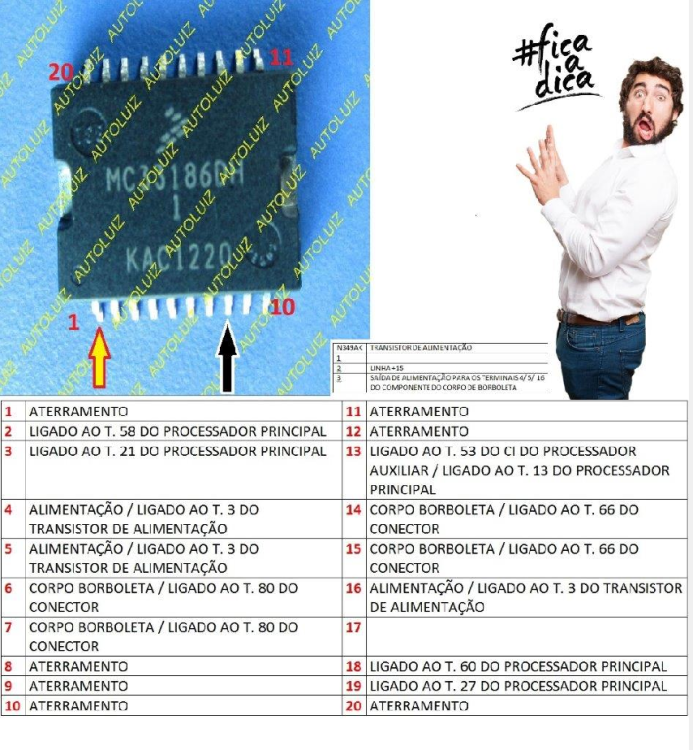

🔹 Transistor KA11220 (alimentação de borboleta)

• Atua junto ao CI 30348.

• Pinos importantes:

  • Pinos 6 e 7 → saídas para conector 80

  • Pinos 14 e 15 → saídas para conector 66

---

🔹 B00017 – Processador Central

• Mapeamento interno detalhado:

  • Controle da bobina via pino 7

  • Controle dos bicos: pinos 19, 20, 22, 23, 53, 74

  • Comunicação com imobilizador: pinos 75, 76, 80

  • Conexão com corpo de borboleta: pinos 2, 13, 21, 27

  • Comunicação com memória: pinos 1, 14, 15, 17, 18, 19... até 135

📌 Defeitos Comuns ME7.5.10

• Sem comunicação via scanner: Verificar CI 30343 (regulador 5V)

• Bobina sem pulso: Testar CI 30397 e conexões de aterramento

• Corpo de borboleta travado: CI 30348 ou falha no transistor de alimentação

• Injetores sem pulso: CI 30344 pode estar com solda fria ou defeito interno

• ECU intermitente: Capacitor da VBAT ressecado

• Falha de relé da bomba: Testar pino 38 do CI 30344 e sua trilha

🧠 Mapa Mental – ME7.5.10

[Bosch ME7.5.10]
├── Processador
│ ├── B00017 (conexões internas mapeadas)
│ ├── Processador Secundário
├── Memória
│ └── AM29F400BB
├── Alimentação
│ ├── CI 30343
│ └── Capacitor/Diodo VBAT
├── Ignição
│ └── CI 30397
├── Injeção
│ └── CI 30344
├── Borboleta Eletrônica
│ ├── CI 30348
│ └── Transistor KA11220
├── Emissão
│ └── Canister / Sonda / Relés

❓ Perguntas Frequentes (FAQ)

1. Posso substituir o 30397 por outro modelo de driver?
Não é recomendado. A pinagem e o PWM interno são específicos.

2. Se a ECU estiver sem pulso nos bicos, é sempre o CI?
Não. Pode ser falta de alimentação 5V, trilha rompida ou defeito no processador.

3. O decode do imobilizador resolve rotação limitada?
Nem sempre. Pode ser necessário ajustar o checksum e mapa de torque.

4. O CI 30344 pode ser testado em bancada?
Sim, mas idealmente com uma carga simulada e comando via processador.

5. Como testar o KA11220?
Meça continuidade das saídas com alimentação. Ele atua como chave de alta corrente.
