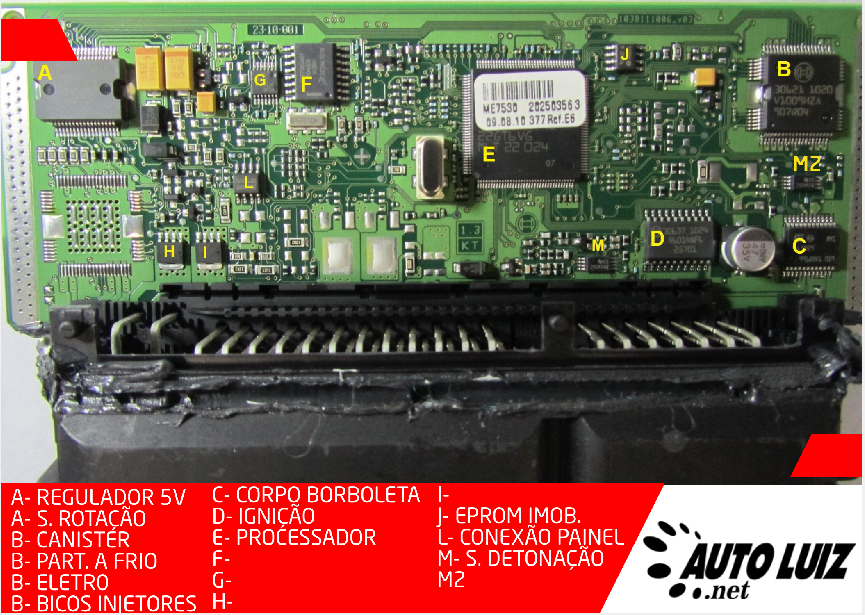

Mapeamento e Função dos Componentes Internos da ECU

📷 Com base na imagem principal (AutoLuizNet)

Cada letra representa uma função crítica. Vamos abordar as principais com exemplos de falhas:

Letra	Componente na ECU	Função	Observação Técnica
A	Regulador de 5V	Alimentação dos CIs	Substituído por CI 30369. Quando falha, perde-se alimentação do processador e sensores.
B	Driver (ex: bicos, eletroventilador)	Controle de atuadores de potência	Ex: CI 30378 nos bicos; comum falhar em apenas 1 canal.
C	Corpo de Borboleta	Controle da borboleta eletrônica	Teste completo na aula 06. Usa driver dedicado.
D	Ignição	Acionamento das bobinas	Usa CI 30637; falha comum. Aula 04 mostra testes práticos.
E	Processador	Unidade de controle central	Responsável por mapear sensores e atuar. Código ME7530 impresso no chip.
F	Driver para partida a frio	Controle do relé de aquecimento	Troca comum por CI 30578
G	Driver para canister	Controle da válvula canister	CI 30578
H	Driver de bicos injetores	4 canais independentes	Importante checar se o problema é na ECU ou no motor (ver caso bico 4).
I	EPROM IMOBILIZADOR	Armazena código do immo	Pode impedir partida. Imagem mostra localização clara.

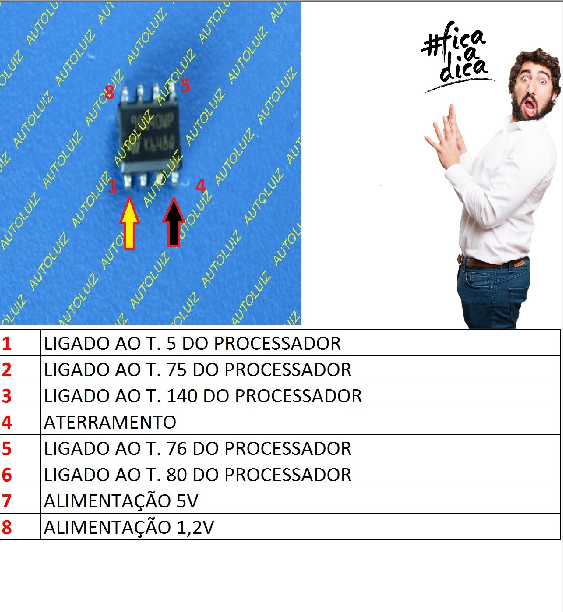

J	EEPROM	Armazena mapas e dados de funcionamento

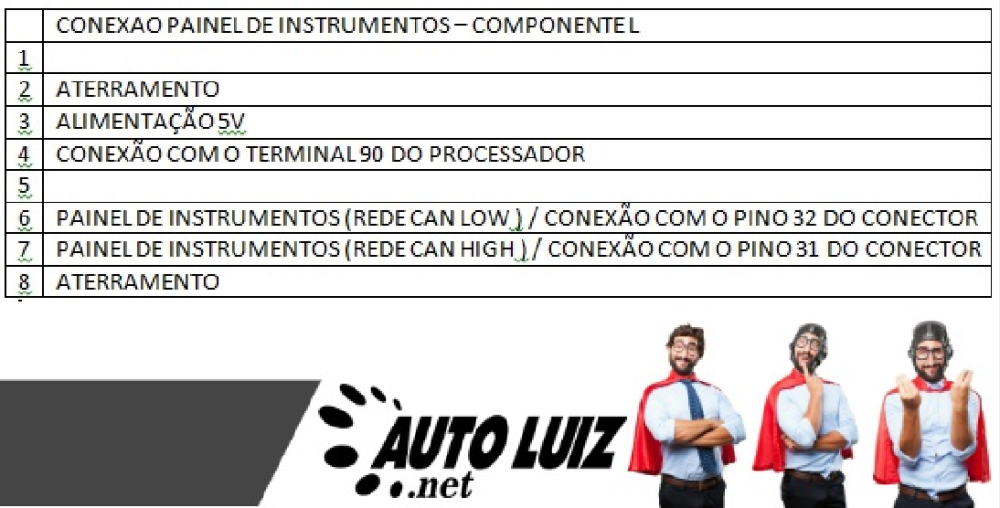

L	Conexão com o painel	Comunicação com cluster	Interfere em mensagens e imobilizador

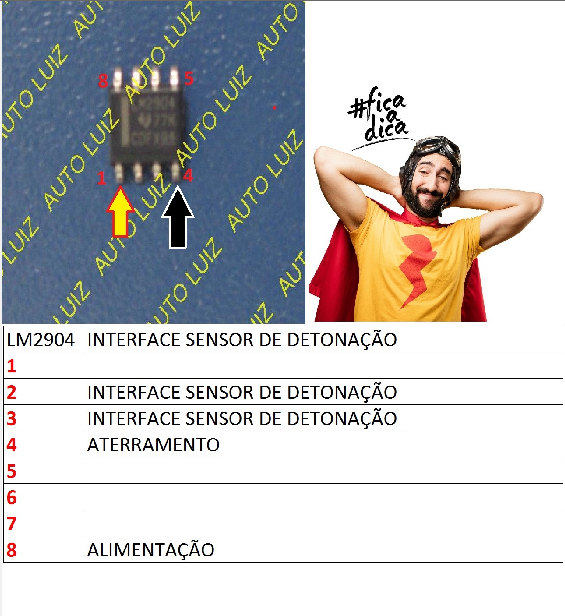

M / M2	Sensor de detonação	Processa sinal de detonação	Mau funcionamento pode travar avanço

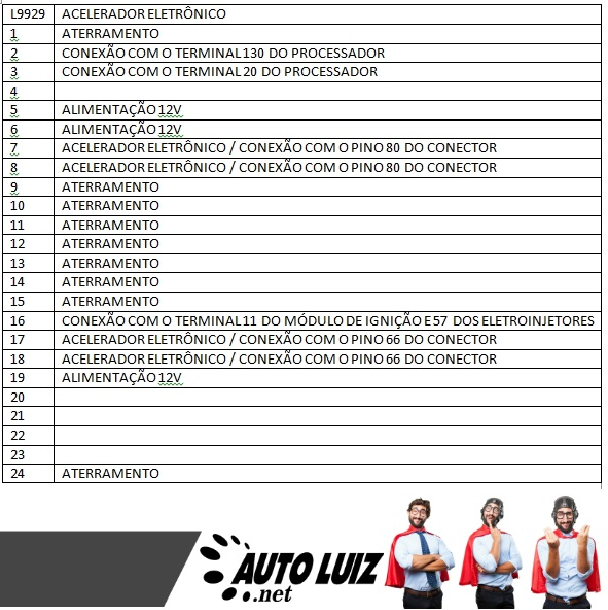

CI: TLE7219 – Driver para Corpo de Borboleta Eletrônico

Controla os motores internos do atuador da borboleta eletrônica (L9929), enviando sinais PWM de potência.

Pino	Função
6	Saída para motor do corpo de borboleta (Pino 80 da ECU)
7	Saída para motor do corpo de borboleta (Pino 80 da ECU)
16	Saída para motor do corpo de borboleta (Pino 66 da ECU)

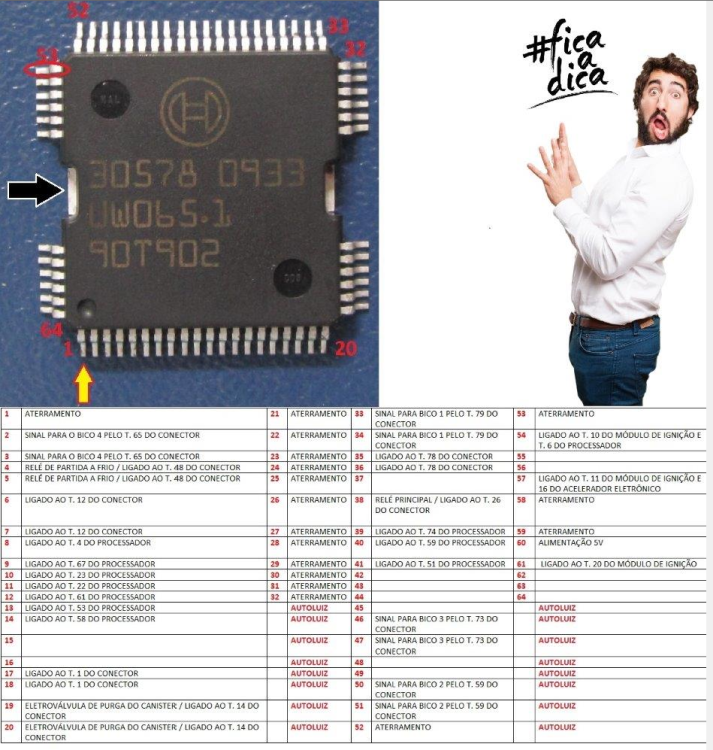

🔧 CI: 30578 – Driver Multifuncional

Utilizado para comando de bicos injetores, ventoinhas, válvula canister, relé da bomba e relé do ar-condicionado.

Pino	Função
6	Disparo do Injetor 2
7	Disparo do Injetor 2
17	Relé do Eletroventilador 1ª Velocidade
19	Válvula do Canister
20	Válvula do Canister
33	Disparo do Injetor 4
34	Disparo do Injetor 4
37	Relé do Eletroventilador 2ª Velocidade
38	Relé da Bomba de Combustível
46	Disparo do Injetor 1
47	Disparo do Injetor 1
48	Relé do Ar Condicionado
49	Relé do Ar Condicionado
50	Disparo do Injetor 3
51	Disparo do Injetor 3
52	Disparo do Injetor 3

💡 Dica prática:
Este CI costuma falhar em apenas um canal (ex: bico 3 ou bico 4), por isso é importante testar os pulsos individualmente no conector da ECU.

Testes Práticos (Baseado nas Aulas)

📂 Dica 02 e 03 – Alimentação da Central

• Verificar:

  • Positivo pós-chave (15)

  • Positivo direto (30)

  • Terra (31)

  • Saída regulada (5V)

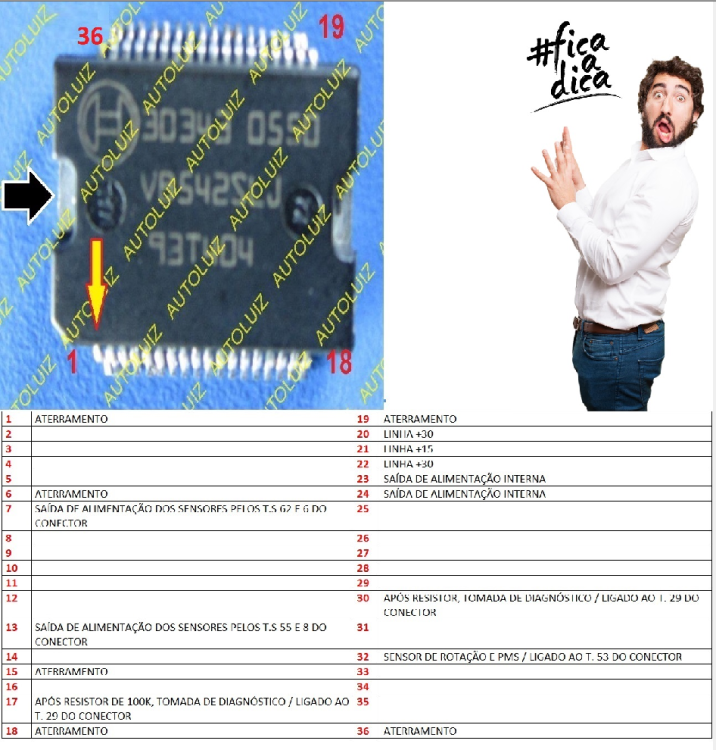

• Caso o CI 30369 esteja defeituoso, não haverá alimentação nos sensores → sem partida.

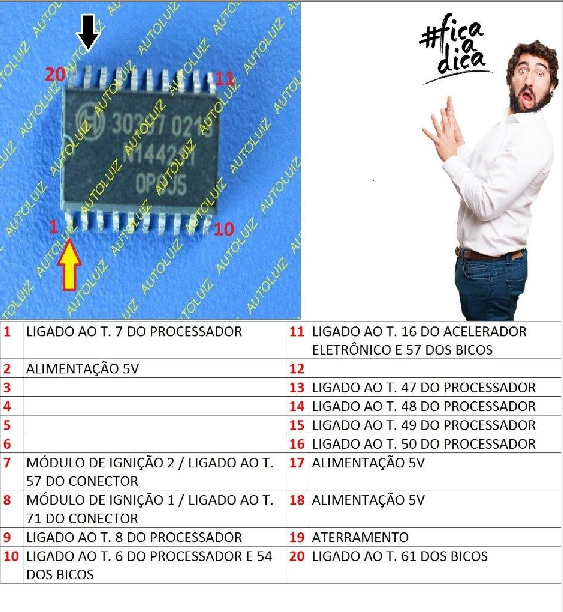

🔧 Dica 04 – Teste da Ignição

• Verifique sinal nos terminais 6, 57 e 71 conforme tabela do driver.

• Caso falte sinal no pino 8 ou 7 do processador, suspeitar de falha interna ou falta de alimentação do CI.

🌀 Dica 06 – Controle da Borboleta

• O CI ligado à borboleta recebe comandos diretos do processador.

• Ausência de atuação pode ser:

  • Falha no CI (C)

  • Alimentação ausente no driver (term. 2, 17, 18)

  • Processador sem comando → problema lógico ou físico.

🧰 Tabela de Drivers e Reposição

Fu nção	CI sugerido	Observação
Regulador 5V	30369	Sem ele, não há funcionamento básico
Relé / Canister	30578	Compartilha driver com aquecedores
Bobina de Ignição	30637	Aplicado em D
Motor de Passo	L9929	Controle de marcha lenta
Bicos Injetores	30378	Um dos mais substituídos
Sonda	30578	Driver aquecimento
Ventoinha	30369	Mesmo CI do regulador
Partida a Frio	30578	Acionamento por relé externo

Mapa Mental – Bosch ME 7.5.30

• ALIMENTAÇÃO

  • Regulador 5V

  • Pino 15 / 30 / 31

• PROCESSAMENTO

  • MCU (ME7530)

  • EEPROM

  • Conexão com painel

• SAÍDAS

  • Bicos (individualizados)

  • Ignição (bobina dupla ou simples)

  • Borboleta eletrônica

  • Canister / relé / ventoinha

• ENTRADAS

  • Sensor rotação / fase

  • Pedal acelerador

  • Sensor detonação

• IMOBILIZADOR

  • Eprom dedicada

  • Comunicação com painel

1. O que causa a perda de alimentação de 5V na ME 7.5.30?
A principal causa é a falha do regulador 30369. Isso compromete sensores, processador e comunicação com o scanner.

2. Por que o bico 4 para de funcionar mesmo trocando ECU e bobina?
Pode ser falha no motor (mancal ou cabeçote). O driver pode cortar o pulso para preservar o funcionamento.

3. O que faz o motor limitar em 3000 rpm sem DTC?
Pode ser ausência de sinal do sensor de rotação, erro de sincronismo ou falha no pedal do acelerador.

4. Posso substituir essa ECU por outra ME 7.5.30 plug and play?
Não. Precisa de emparelhamento com painel e chaves via Immo. OU CLONAGEM da eeprom 95040.

5. É comum falha em apenas um canal dos bicos?
Sim. O driver 30378 costuma perder um canal individual, deixando apenas um bico sem funcionamento.

6.Motor nao passa de 3000 rpm,

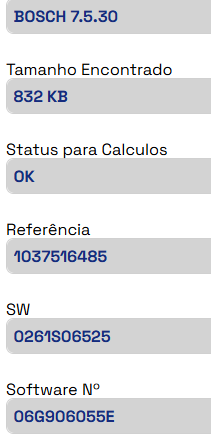

• Troca de arquivo via telecarregamento e se não resolver.

• Possíveis causas:

  • Falta de alimentação 5V (CI A)

  • Falha no sensor de rotação (S)

  • Sincronismo mecânico errado (dente do virabrequim ou cabeçote desalinhado)

7 .Queima constante de Drive de Corpo de Borboleta.

Deixo a dica para substituir Componente I + H + C + CAPACITOR que fica entre os componentes D e C.

• L9929XP

• 94055B

• Capacitor 47uf x 35v
  Obs. se voce tiver uma ecu ja mexida, e que outro tecnico ja trocou o L9929, talvez seja interessante subistitui o componente do rgulador de voltagem 5V,

BOA TARDE GOSTARIA DE COMO FACO PRA SIMULR PEDAL E CORPO DE BORBOLETA EM UMA BOSCH 7.5.30 POIS QUANDO FASSO REPARO NO DRIVE DO CORPO DE BORBOLETA ALGUMAS CENTRAIS NAO ACELERAO. E COM A BANCDA DE PEDAL FACILITARIA NO DIAGNOSTICO.TEMTEI FAZER MINA BANCA MAIS NAO CONSIGO FAZER ACELERAR NAO DESCOBRI OQUE ESTA FALTANDO NO PROCESSO
ATT OBRIGADO !!!

, @jonasroberto, boa tarde!

Vi sua dúvida sobre como simular o pedal e o corpo de borboleta na ECU Bosch ME7.5.30, especialmente após realizar o reparo no drive do corpo de borboleta e a central não acelerar.

Deixo aqui algumas dicas que já comentei anteriormente no fórum:

🔧 Sobre a ligação do pedal do acelerador e do corpo de borboleta:

• Isso vai depender diretamente do simulador que você está usando. Alguns simuladores têm ligação própria para pedal e borboleta, outros permitem ligação direta na ECU.

• Se preferir, posso postar aqui o esquema de ligação que uso no meu simulador, mas você precisará adaptar conforme sua montagem.

• Também vou disponibilizar um esquema elétrico da ECU Bosch ME7.5.30, que é compatível com os modelos ME7.5.10, ME7.5.20 e também com a Marelli 4GV. Isso pode te ajudar bastante a identificar os pinos corretos e conferir o que pode estar faltando na sua bancada.

📎 Segue em anexo a imagem com o esquema elétrico para você conferir.

Se ainda assim não conseguir fazer a ECU acelerar, nos envie fotos da sua bancada ou informe quais pinos está utilizando para podermos ajudar com mais precisão.

VW - 4GV.pdf

dicas de aplicação

7.5.30 DK 1.6 POLO 2 SONDA IMMO PAINEL
7.5.30 BS FOX 2 SONDA 1.6 IMMO PAINEL
7.5.30 BR 06a906057 1.6 FOX
7.5.30 E 055 JETTA 2.0
7.5.30 ER 1.0 G4 UMA SONDA IMMO PAINEL
7.5.30 ES 1.0 G4 UMA SONDA IMO PAINEL
7.5.30 CJ VOYAGEM 1.6 FLEX DUAS SONDA IMMO PAINEL
7.5.30 FB 1.6 POLO 1 SONDA IMO PAINEL
7.5.30 BE CROSSFOX 1.6 1 SONDA IMO CAIXINHA
7.5.30 BF POLO 1.6 1 SONDA IMMO PAINEL
7.5.30 BD FOX 1.6 IMMO CAIXINHA
7.5.30 CB FOX 032906032 CB
7.5.30 ET 1.0 GOL G4 DUAS SONDA IMO CAIXINHA
7.5.30 CK 1.6 SAVEIRO 1.6 2 SONDA IMO PAINEL
7.5.30 BC GOLF FLEX 1.6 IMO PAINEL
7.5.30 BR FOX 1.6,FOX,GOL,SPACEFOX

7.5.30 BL POLO,FOX 2 SONDA IMO PAINEL
7.5.30 BS 032906032 FOX IMMO PAINEL
7.5.30 06A 906 057 J GOLF 2.0 PAINEL IMMO AUT - ESQUEMA ELETRICO DIFERENTE
7.5.30 FA SAVEIRO, GOL ,FOX 1.6 FLEX IMO PAINEL
7.5.30 DS FOX 1.6 2 SONDA IMO PAINEL

Conheça nosso novo site

TABELA DE ECU 7.5.10
7.5.10 KK GOLF 06A906032 KK
7.5.10 032906032 POLO IMO PAINEL
7.5.10 A 7032906032 A GOLF
7.5.10 C 032906032 C POLO 1.6 GOLF, GOLF FLEX IMMO PAINEL
7.5.10 T 032906032 T POLO
7.5.10 L 032906032L POLO 1.6 FLEX IMMO PAINEL
7.5.10 N 032906032 N POLO 1.6 FLEX ,FOX,POLO
7.5.10 032906032 H POLO,GOLF
7.5.10 032906032 AB CROSSFOX
7.5.10 06A906032 KH POLO 2.0 2007 IMMO PAINEL
7.5.10 032906032 AA FOX SPACEFOX IMMO CAIXINHA
7.5.10 NE 06A906032 NE BEWTLE 2.0
7.5.10 KM 06A906032 KM GOLF 2.0 AUT
7.5.10 ND 06A906032 ND BORA IMO PAINEL
7.5.10 032906032 POLO IMO PAINEL 3

TABELA DE ECU 7.5.20
7.5.20 AN 032906032 AN FOX 1.6 IMMO CAIXINHA
7.5.20 AH 032906032 AH 1.6 GOLF FLEX
7.5.20 032906032 AN FOX CROSSFOX
7.5.20 EM GOL G4 1.0 UMA SONDA IMO CAIXINHA
7.5.20 AK 032906032 AK POLO 1.6 FLEX
7.5.20 AL GOLF 1.6 FLEX IMO PAINEL
7.5.20 AM FOX 1.6 FLEX IMO CAIXINHA
7.5.20 C 057 GOLF 2.0


TABELA DE ECU 7.5.30
7.5.30 DK 1.6 POLO 2 SONDA IMMO PAINEL
7.5.30BS FOX 2 SONDA 1.6 IMMO PAINEL
7.5.30 BR 06a906057 1.6 FOX
7.5.30 E 055 JETTA 2.0
7.5.30 ER 1.0 G4 UMA SONDA IMMO PAINEL
7.5.30 ES 1.0 G4 UMA SONDA IMO PAINEL
7.5.30 CJ VOYAGEM 1.6 FLEX DUAS SONDA IMMO PAINEL
7.5.30 FB 1.6 POLO 1 SONDA IMO PAINEL
7.5.30 BE CROSSFOX 1.6 1 SONDA IMO CAIXINHA
7.5.30 BF POLO 1.6 1 SONDA IMMO PAINEL
7.5.30 BD FOX 1.6 IMMO CAIXINHA
7.5.30 CB FOX 032906032 CB
7.5.30 ET 1.0 GOL G4 DUAS SONDA IMO CAIXINHA
7.5.30 CK 1.6 SAVEIRO 1.6 2 SONDA IMO PAINEL
7.5.30 BC GOLF FLEX 1.6 IMO PAINEL
7.5.30 BR FOX 1.6,FOX,GOL,SPACEFOX 4
7.5.30 BL POLO,FOX 2 SONDA IMO PAINEL
7.5.30 BS 032906032 FOX IMMO PAINEL
7.5.30 06A 906 057 J GOLF 2.0 PAINEL IMMO AUT
7.5.30 FA SAVEIRO, GOL ,FOX 1.6 FLEX IMO PAINEL
7.5.30 DS FOX 1.6 2 SONDA IMO PAINEL

TABELA DE ECU 7.5 COM LETRAS
7.5 MC 06A906032 MC GOLF POLO
7.5 JK 06A906032 LK GOLF POLO
VW 06A906018 HS GOLF 2.0 IMMO PAINEL
VW GOLF 1.8 TURBO AUTOMATICO 06A 906018 CG
VW GOLF 2.0 8V 06A906018 FK

13 - Drive sonda POS

14 - Drive sonda PRE

💡 Dica Rápida – Aterramento de Sensores

• Sempre que houver falha de leitura em sensores, verifique a continuidade do aterramento desde o chicote do sensor até o conector da ECU.

• Na placa, confira a continuidade do pino de terra até um ponto negativo confiável, como o aterramento do capacitor eletrolítico.

• Se a trilha estiver rompida, faça um jumper ligando o pino 02 ou 28 até o pino afetado.

• Pinos mais suscetíveis a problemas de terra:

  • Pino 07 – Terra do sensor 1 de posição do acelerador

  • Pino 19 – Terra do sensor 1 de posição do acelerador

  • Pino 54 – Terra para MAP/IAT, comando de válvulas, temperatura do arrefecimento

  • Pino 61 – Terra para sensor de posição da borboleta

  • Pino 67 – Terra do sensor de rotação

Dica Rápida – Aterramento Principal da ECU

• Inversão de polos da bateria ou falhas graves no sistema elétrico podem romper os aterramentos pino 02 e pino 28 da ECU.

• Para corrigir:

  • Ligue esses pinos a um ponto de aterramento confiável, usando fio de espessura compatível com a corrente.

  • Refaça a ligação com fio de cobre, garantindo boa fixação nas duas extremidades.

💡 DICA – Verificação dos Drives de Alimentação e Proteção (L9929 e Linha 30)

• Sempre inspecione os drives de alimentação e proteção do L9929 e da Linha 30. Se estiverem bons, a ECU voltará a funcionar e dar sinal, mesmo sem o drive do corpo de borboleta instalado.

• Caso o drive do corpo de borboleta entre em curto, ele pode queimar o próprio drive de alimentação ou a trilha que o alimenta. Nessa situação, repare os componentes e refaça a trilha, se necessário.

---

💡 DICA – Corpo de Borboleta não reconhecido pela ECU

• Se, mesmo após reparar a ECU e corrigir a parte elétrica do veículo, a ECU não reconhecer o corpo de borboleta, verifique o resistor de 10 kΩ próximo ao drive do corpo de borboleta.

• Certifique-se de que ele está íntegro e funcionando corretamente — se estiver aberto ou alterado, substitua.
