Marelli 6LPB

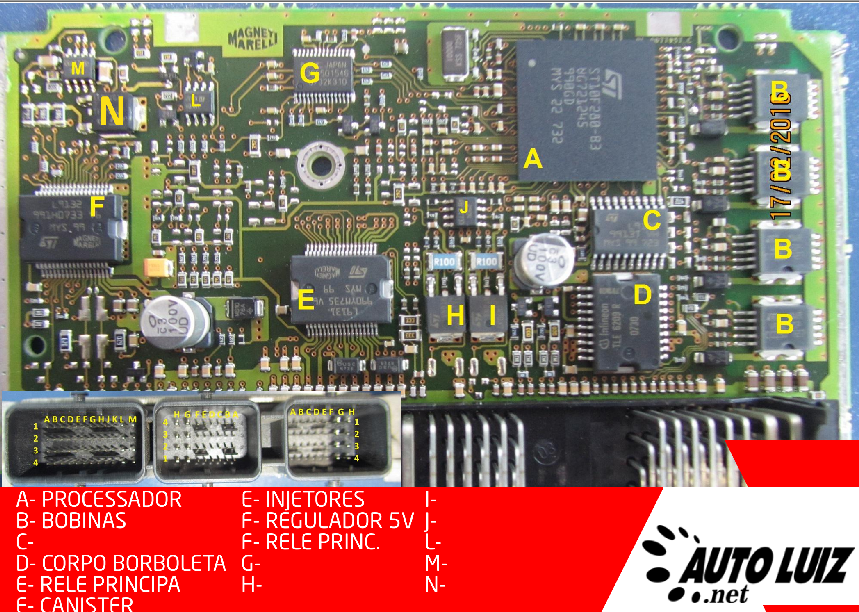

🧠 MAPA DOS COMPONENTES (conforme imagem abaixo)

Letra	Função Técnica	Componente / Setor
A	Processador	Unidade central de controle (ST10F275 / ST10F280)
B	Bobinas	Drivers de ignição dos cilindros
C	Corpo Borboleta (ETFA)	Driver de motor + sensor de posição
D	Regulador de 5V	Alimentação de sensores
E	Injetores	CI de controle dos 4 bicos injetores
F	Relé Principal	Controle da alimentação interna
G	Driver auxiliar (ventoinha / bomba)	Componente de potência
H	Canister	Controle da válvula purga
I	Driver auxiliar	Pode comandar relé AC, bomba ou ventoinha
J	Driver auxiliar / segurança	Comando indireto
L	Oscilador / Reset	Cristal e CI de inicialização
M	Sensor / Supervisor	Supervisão de tensão ou watchdog
N	Região de componentes passivos	Resistores, diodos, capacitores

📊 TABELA DE DRIVERS E FUNÇÕES

Setor	Função	Diagnóstico e Dica
A – Processador	Cérebro da ECU	Falhas aqui causam ausência de comunicação, travamento e reinicializações
B – Bobinas	Centelha	Use LED de teste nos pinos de saída. CI costuma queimar parcialmente
C – Corpo Borboleta	Aceleração eletrônica	Verifique os 4 fios do motor e sensores de posição
D – Regulador 5V	Alimentação de sensores	Teste sob carga. Se 5V não aparece, desligue sensores e teste de novo
E – Bicos Injetores	Injeção sequencial	Meça o gate e a saída. CI tipo L9135 com falhas em canal único são comuns
F – Relé Principal	Alimentação interna	Teste continuidade entre entrada e CI de alimentação dos demais componentes
G – Ventoinha / Bomba / Relé AC	Atuação direta	Meça o PWM ou 12V no pino correspondente da ECU
H – Canister	Controle de emissão	Falha aqui gera códigos como P0401/P0441
I, J – Drivers auxiliares	Proteções ou comandos adicionais	Testar continuidade com pino da ECU e atuação ao vivo

⚠️ DEFEITOS COMUNS NA ECU 6LPB

Sintoma	Causa Provável	Ação Recomendável
Sem comunicação com scanner	Processador travado ou sem alimentação	Verifique alimentação +5V, GND e linha K
Sensor MAP ou TPS sem sinal	Falha no regulador de 5V	Testar 5V com sensores conectados e desconectados
Sem centelha em 1 ou mais cilindros	CI de bobinas com defeito	Medir pulso PWM nos pinos correspondentes
Motor não acelera	Defeito no driver do corpo de borboleta	Testar alimentação do corpo e resistência do motor
Falha em um bico injetor	CI de bico queimado em canal específico	Medir tensão de controle e substituir driver
Ventoinha ligada direto	CI de ventoinha (G) travado	Testar comando de saída com lâmpada de teste
Relé da bomba não arma	CI I ou J com falha	Verificar continuidade e comando ao ligar chave

❓ PERGUNTAS FREQUENTES DOS ALUNOS

1. A ECU não comunica com scanner. Pode ser a ECU mesmo?
Sim. Verifique se há alimentação no pino 5V, aterramento e continuidade na linha K. Se tudo estiver correto, o processador (A) pode estar travado.

2. Um dos bicos injetores está sem pulso. Posso trocar só o canal?
Não. O CI que controla os bicos geralmente é um componente único (como L9135). Substitua o CI inteiro.

3. Meu motor não acelera. O pedal responde mas o motor não reage.
Verifique a região C. Falha no driver do corpo de borboleta impede a atuação do atuador. Teste continuidade dos fios e o CI.

4. Sensor MAP e TPS sem sinal.
Verifique a saída de 5V no CI D. Se cair abaixo de 4.5V, o regulador está danificado ou há curto em algum sensor.

5. A ventoinha liga com o carro frio.
Pode ser defeito no driver G ou travamento do processador. Verifique se o CI não está com curto interno.

Editec aceita arquivos .bin pode fazer e executar via editec a função
