Marelli 1AP

🔍 CI's PARA REPOSIÇÃO E SUAS FUNÇÕES

CI	Função	Código	Sintoma de Defeito
Regulador 5V	Alimentação sensores	L9179	Sem 5V, sem leitura TPS/MAP
Driver de Bobina	Ignição	99029	Sem centelha, falha intermitente
Driver dos Bicos	Injeção	L1N06CL	Sem pulso de bico
Motor de Passo	Marcha lenta	L9122	Rotações irregulares, motor acelerado
Rele Principal	Alimentação geral	UDK2559	ECU morta, sem alimentação
Canister	Purga	650036	Falha no canister, consumo alto
RPM	Entrada de rotação	Processador ou CI discreto	Falha no sincronismo, sem partida

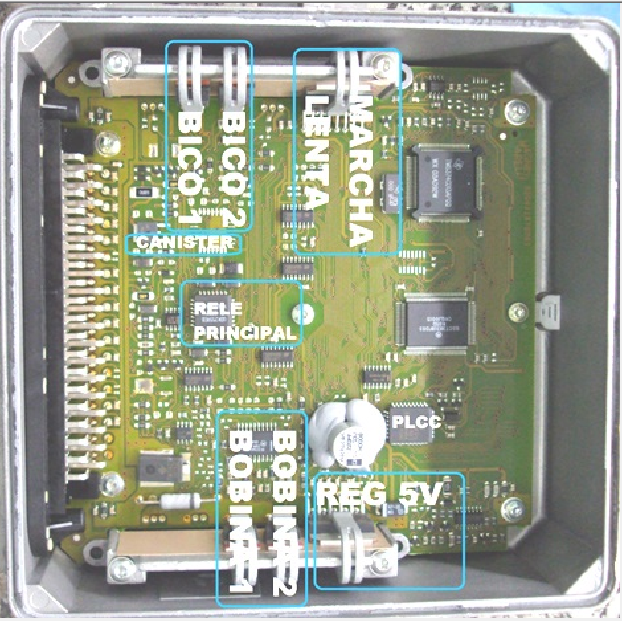

📌 SETORES PRINCIPAIS NA PLACA

• REG. 5V – L9179
  Alimenta sensores como TPS, MAP, IAT e ECT.
  → Verificar 5V com carga. Falha recorrente por curto em sensores.

• BOBINA 1 / BOBINA 2 – CI 99029
  Driver duplo da ignição. Responsável por comutar sinal do processador para as bobinas.
  → Queima comum em falha de centelha ou mau aterramento da bobina.

• BICOS 1 / 2 – CI L1N06CL
  Comando dos injetores com saída em modo PWM.
  → Testar com lâmpada de teste e osciloscópio.

• CANISTER – CI 650036
  Driver de baixa corrente para controle da válvula purga do cânister.
  → Curto interno pode afetar alimentação de sensores.

• RELE PRINCIPAL – CI UDK2559
  Controle do relé principal, que alimenta sensores e atuadores.
  → Falha causa ausência total de funcionamento do sistema.

• MARCHA LENTA – CI L9122
  Driver do motor de passo responsável pela rotação em marcha lenta.
  → Queima comum por curto nos enrolamentos.

⚠️ DEFEITOS COMUNS

1. Queima do CI de bobina (99029): causado por mau contato no aterramento ou uso de bobinas de má qualidade.

2. Falta de 5V nos sensores: verifique o L9179 e possíveis curtos no chicote.

3. Driver do motor de passo (L9122) superaquecendo: indica curto no atuador.

4. Relé principal não armando (UDK2559): falha recorrente, pode ser substituído por CI novo ou relé externo.

5. Cânister com consumo excessivo: pode afetar linha de 5V se curto no 650036.

6. Trilhas abertas próximas ao conector: oxidação entre relé, bico e bobina.

🧠 MAPA MENTAL – ECU MARELLI 1AP

• Alimentação

  • Regulador 5V (L9179)

  • Rele Principal (UDK2559)

• Processamento

  • Processador central

  • EPROM ou Flash

• Ignição

  • Bobinas 1 e 2 (99029)

• Injeção

  • Bicos 1 e 2 (L1N06CL)

• Atuação

  • Marcha lenta (L9122)

  • Cânister (650036)

• Sinais

  • TPS, MAP, ECT, IAT

  • Sonda Lambda

  • Sensor de rotação

❓ PERGUNTAS DE ALUNOS

1. A ECU não tem 5V nos sensores. Qual o defeito mais provável?
R: O regulador L9179 pode estar queimado. Verifique se há curto nos sensores, principalmente TPS e MAP.

2. Posso substituir o driver da bobina por qual componente?
R: O CI 99029 pode ser substituído por outro 99029 original. Evite adaptadores, pois podem afetar o sincronismo da ignição.

3. Quando o motor não segura a marcha lenta, o que pode ser?
R: Verifique o CI L9122 do motor de passo. Curto no motor pode danificar esse driver.

4. A ECU não aciona nada, nem bomba, nem relé. O que devo verificar?
R: O CI UDK2559 (relé principal) pode estar queimado. Também cheque o aterramento e os 12V permanentes.

5. É comum o CI do cânister causar defeito geral?
R: Se o 650036 entrar em curto, ele pode puxar a linha de 5V e causar falha em outros sensores.
