Bosch 3.0

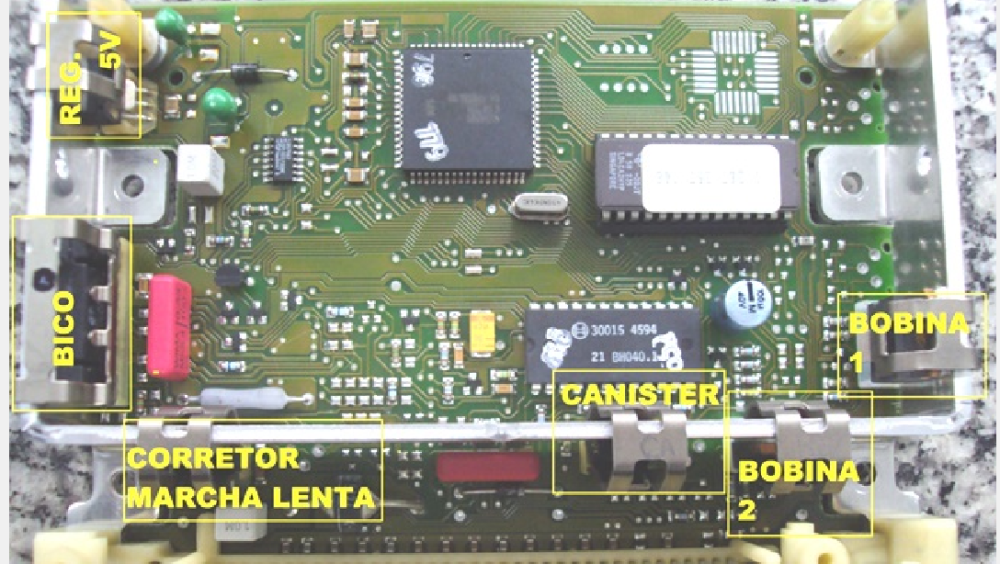

🔍 Mapeamento dos Componentes Identificados

Nº	Componente	Função
01	Regulador 5V	Responsável por fornecer alimentação estabilizada para sensores e lógicas de controle.
02	Driver de Bico Injetor	Aciona o eletroinjetor conforme o sinal do processador.
03	Corretor de Marcha Lenta	Controla o motor de passo ou atuador da marcha lenta.
04	Driver de Canister	Controla a válvula de purga do cânister (emissão evaporativa).
05	Bobina 1	Aciona os cilindros 1 e 4 (ou pares, dependendo do motor).
06	Bobina 2	Aciona os cilindros 2 e 3.

📐 Descrição de Funcionamento e Diagnóstico por Componente

🔌 REGULADOR 5V

• CI com encapsulamento TO-220.

• Alimenta sensores como TPS, MAP, ECT.

• Defeito comum: queda de tensão para 3V ou superaquecimento.

• Diagnóstico: medir com multímetro no pino de saída com ignição ligada. Deve estar entre 4,95V e 5,05V.

• Substituição sugerida: B58263 ou 30343.

---

💉 DRIVER DO BICO INJETOR

• Localizado à esquerda da ECU.

• Controla o aterramento do bico.

• Pode queimar por sobrecorrente do bico travado ou alimentação invertida.

• Teste: medir sinal PWM com osciloscópio ou lâmpada de teste em série com o bico.

---

🌀 CORRETOR DE MARCHA LENTA

• Geralmente um motor de passo (4 fios).

• Atua nos momentos de desaceleração e em partidas a frio.

• Sinais saem diretamente do CI de controle (em alguns modelos L9112, L6203, etc.).

• Diagnóstico: verificar resistência do motor e resposta ao comando no scanner.

---

♻️ DRIVER DO CANISTER

• Aciona a válvula eletromagnética que purga os vapores do tanque.

• Pode falhar por curto na válvula ou trilha rompida.

• Testar o comando com multímetro na saída do CI durante aceleração e desaceleração leve.

---

🔥 BOBINA 1 e 2

• Transistores dedicados para cada par de cilindros.

• Esses transistores são encapsulados metálicos ou plásticos (TO-220 ou DPAK).

• Sintomas de falha: motor funcionando em 2 cilindros, ou falha intermitente.

• Diagnóstico: sinal de acionamento direto do processador → driver → bobina.

• Substituições possíveis: BIP373, BU931P, VB025, ou IRG4BC30KD (dependendo do encapsulamento).

---

📌 Defeitos Comuns

• Falta de pulso nos bicos: verificar alimentação do driver e sinal no processador.

• Perda de ignição em 2 cilindros: verificar driver da bobina correspondente.

• Motor oscilando em marcha lenta: atuar no corretor de marcha lenta e verificar alimentação de 5V.

• Válvula do cânister não comuta: CI de comando ou trilha rompida.

1. O que causa a queima do driver de bobina?
Uso de bobina com curto ou resistência fora do padrão, alimentação invertida ou mal aterramento da ECU.

2. Como sei se o motor de marcha lenta está com defeito ou o CI?
Testando a resistência do motor com multímetro e verificando os sinais PWM nas saídas do CI com o motor em marcha lenta.

3. A ECU pode funcionar sem a válvula do cânister?
Pode, mas pode apresentar código de falha por emissões e variar a mistura levemente em acelerações leves.

4. É possível adaptar outros transistores no lugar dos originais?
Sim, desde que respeitem as características de corrente, tempo de comutação e encapsulamento térmico.
