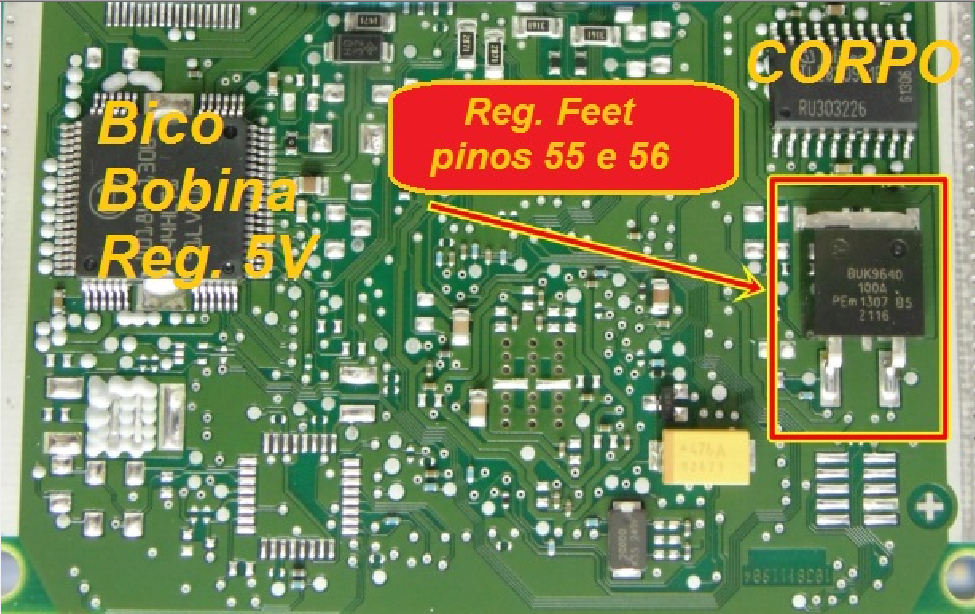

📍 Identificação Visual na Placa

Nº	Componente (na imagem)	Função Técnica
01	CI 40184	Regulador de 5V – alimentação de lógica da ECU
02	CI de 14 pinos (Lado direito superior)	Driver dos bicos injetores
03	Capacitor eletrolítico + circuito	Entrada VBAT (capacitor + diodo de proteção)
04	Driver bobinas	Chaveamento de bobinas individuais por cilindro
05	Transistor BUK9640	Controle do regulador de tensão (ligar/desligar)
06	Capacitor de Tântalo	Estabilização de carga 5V, deve ter 5V entre os terminais

📋 Tabela Técnica de Componentes e Funções

CI/Componente	Função	Teste Recomendado
40184	Regulador de 5V	Medir saída de 5V com alimentação
Driver 14pinos	Comando dos bicos	Osciloscópio nos pinos dos bicos
BUK9640	Controle do Regulador	Medir gate e chaveamento
Driver bobina	Comando direto de ignição	Pulso por cilindro via osciloscópio
TLE8209	Motor de corpo de borboleta	Medição de PWM nos pinos do motor
Decodificador CAN	Comunicação com scanner e rede	Verificar resistores e continuidade
Capacitor tântalo	Estabilização do sistema 5V	Medir tensão nos terminais

🔍 Funções e Diagnóstico dos Componentes

🔸 01 – CI 40184 (Regulador 5V)

Responsável por fornecer a tensão de alimentação estável para todo o circuito digital da ECU.
Sinal de defeito: ECU morta, comunicação via scanner ausente, erro de checksum mesmo com arquivo correto.
✅ Teste: Com alimentação 12V conectada, verificar se há saída estável de 5V.

---

🔸 02 – Driver dos bicos injetores

Este CI com 14 pinos é responsável por comandar todos os bicos.
Sinal de defeito: Veículo sem pulso de injeção, falha intermitente em um ou mais cilindros, mistura pobre constante.
✅ Teste: Osciloscópio nos pinos de acionamento – espera-se pulso PWM sincronizado com rotação.

---

🔸 03 – Capacitor/Diodo de entrada VBAT

Circuito de proteção contra sobretensão e estabilização da alimentação.
Sinal de defeito: ECU não liga após surtos elétricos. Em muitos casos, a trilha entre o conector e o regulador de 5V é rompida.
✅ Teste: Medir continuidade e tensão antes e depois do diodo.

---

🔸 04 – Driver das bobinas (Bobina por cilindro)

Comanda diretamente as bobinas individuais.
Sinal de defeito: Falha de ignição em cilindro específico, centelha fraca, código P035X.
✅ Teste: Medir pulso de comando via osciloscópio e comparar com alimentação da bobina.

---

🔸 05 – Transistor BUK9640 (Ativação do Regulador)

Este componente aciona o regulador de tensão.
Sinal de defeito: Regulador sem tensão de entrada. ECU sem 5V mesmo com alimentação correta.
✅ Teste: Com multímetro, medir tensão de gate e verificar se há chaveamento.

---

🔸 06 – Capacitor de Tântalo

Usado para armazenar carga elétrica e estabilizar o 5V.
Sinal de defeito: Baixa tensão intermitente na linha lógica, falhas esporádicas de comunicação ou reinício da ECU.
✅ Teste: Medir tensão entre os terminais – deve haver ~5V constantes.

💡 Outras Funções Importantes da ECU (não visíveis na imagem)

Nº	Função	CI / Elemento
07	Aquecedor de sonda antes do catalisador	CI de potência dedicado
08	Aquecedor pós CAT	CI de potência
09	Relé Ventilador (1ª velocidade)	Saída via driver
10	Relé Ventilador (2ª velocidade)	Saída via driver
11	Relé de partida a frio	CI dedicado (saída digital)
12	Injetor de partida a frio	CI individual
13	Relé do Ar-condicionado	CI digital
14	Decodificador de Rede CAN	CI CAN PHY + resistores de terminação

---

⚠️ Defeitos Comuns

• Imobilizador travado: Pode ser removido via decode — o procedimento está disponível no curso.

• Sonda sem aterramento adequado: Apresenta código de erro constante e falha na mistura.

• Drivers de bobina queimados: Comum após troca de bobina paralela com fuga. Teste antes de trocar CI.

• Arquivo corrompido: Requer regravação com arquivo válido, usando programador externo com leitura BDM ou via PINOUT.

🧠 Mapa Mental – Bosch ME17.5.24

[Bosch ME17.5.24]
├── Processamento
│ └── CPU (não visível na imagem)
├── Alimentação
│ ├── VBAT (diodo/capacitor)
│ ├── Regulador 40184
│ └── BUK9640
├── Injeção
│ ├── Driver dos bicos
│ └── CI partida a frio
├── Ignição
│ └── Driver por cilindro
├── Emissão
│ ├── Sondas (pré/pós CAT)
│ └── Canister
├── Corpo de Borboleta
│ └── TLE8209 (não visível na imagem)
├── Climatização
│ └── Relé do A/C
├── Arrefecimento
│ └── Relé ventoinha (2 velocidades)
└── Comunicação
  └── CAN (decodificador + resistores de 33,2Ω)

❓ FAQ para Alunos

1. Posso trocar o CI dos bicos por outro genérico?
Somente se for 100% compatível com o original. Consulte datasheet e verifique pinagem.

2. O capacitor de tântalo pode ser substituído por outro comum?
Não. Ele atua com baixa ESR e alta estabilidade, crucial para o sistema de 5V.

3. Se queimar o driver da bobina, que mais devo verificar?
Sempre confira aterramento da ECU, da bobina e verifique se o curto não vem do chicote ou da própria bobina.

4. O BUK9640 pode ser testado em bancada?
Sim, é um MOSFET. Com multímetro no modo diodo você pode identificar se está em curto ou aberto.

5. A ECU pode travar só por falha no aquecedor da sonda?
Sim. Algumas versões cortam a injeção em caso de falha grave no sistema de emissão. Para ser justo não seria travar, seria um excesso tao grande de combustivel que o veiculo não pega e pela persistencia pode corromper o MCU.

🔍 Incremento Técnico – ECU Bosch ME17.5.24

1. Arquitetura e Função Geral

A ME17.5.24 é uma ECU de injeção eletrônica multiponto sequencial, amplamente utilizada em motores VW e Audi Flex, equipada com processador Infineon Tricore. Trabalha com sensores de ampla faixa e controle dinâmico de avanço de ignição.
Seu gerenciamento inclui controle de borboleta eletrônica, sonda lambda pré e pós-catalisador, e integração com rede CAN.

---

2. Pontos Críticos de Diagnóstico

• Drivers de bobinas e injetores – possuem limitação térmica; sobrecarga por bobina em curto queima rapidamente a saída.

• Regulador 5V interno – quando há sobrecarga, afeta sensores críticos como TPS e MAP.

• Aterramentos internos – oxidação ou rompimento causam falhas intermitentes, principalmente em temperatura elevada.

• Proteções contra inversão de polaridade – diodos e resistores de proteção próximos ao conector podem abrir ou entrar em fuga.

---

3. Testes Práticos de Bancada

• Teste do regulador 5V: medir entre terra e saída de regulador com ECU alimentada; variação menor que ±0,1V indica estabilidade.

• Teste de driver de injetor: injetar sinal PWM simulado e verificar resposta com osciloscópio no pino correspondente.

• Rede CAN: resistência entre H e L deve ser ~60Ω; valores acima indicam mau contato ou falha de terminação.

---

4. Defeitos Frequentes e Sintomas

Sintoma	Possível Causa	Área para Verificação
Motor gira mas não parte	Driver de bobina aberto	CI driver, próximo ao dissipador
Leitura incorreta de temperatura do ar	Sensor alimentado fora da faixa	Linha de 5V e trilhas internas
Perda de comunicação scanner	Resistores de rede CAN alterados	Filtro CAN próximo ao conector
Luz de injeção piscando e sem partida	Aterramento interno queimado	Ponto de GND próximo ao conector

---

5. Procedimentos Avançados

• Reparo de aterramento interno: usar fio jumper direto entre ponto GND interno e terminal externo para garantir baixa resistência.

• Substituição de driver: utilizar estação de ar controlada e pré-aquecimento para evitar empeno da placa.

• Testes dinâmicos com simulador de motor: fundamental para validar reparo de drivers e regulador antes de instalar no veículo.
