Marelli 1AB - Gol 2.0 16v

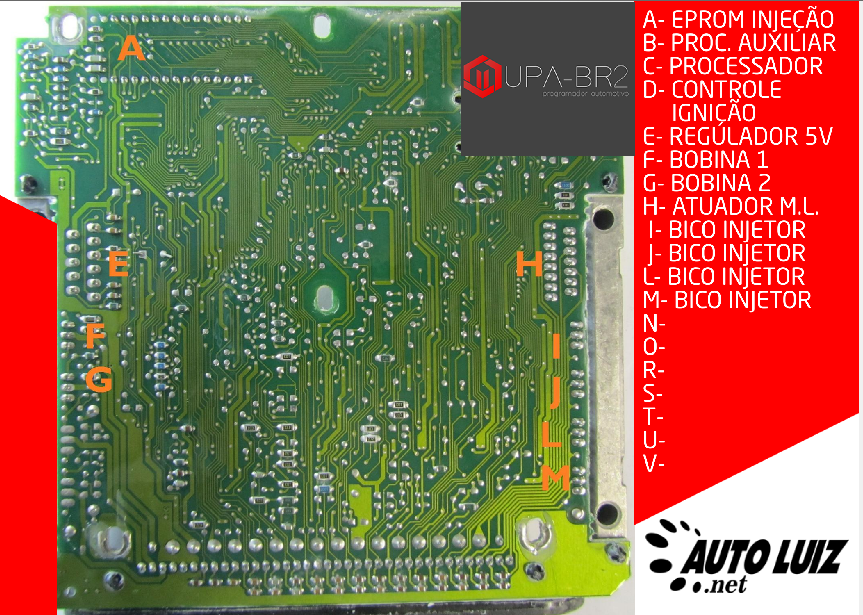

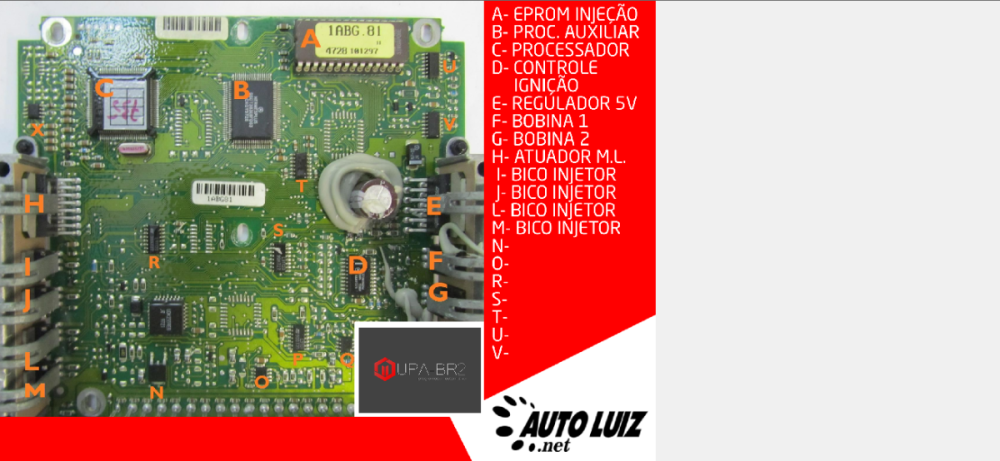

🔍 IDENTIFICAÇÃO DOS COMPONENTES INTERNOS

Letra	Componente	Função
A	EPROM de injeção	Armazena o mapa de injeção e parâmetros do motor
B	Processador auxiliar	Executa tarefas paralelas, como cálculo de avanço e tempo de injeção
C	Processador principal	Unidade de controle central, executa o software da ECU
D	Controle de ignição	Circuito de chaveamento e amplificação para bobinas
E	Regulador de 5V	Alimentação dos circuitos lógicos
F	Driver Bobina 1	Acionamento da bobina de ignição 1
G	Driver Bobina 2	Acionamento da bobina de ignição 2
H	Atuador de marcha lenta	Controle do motor de passo ou solenóide de ar
I, J, L, M	Drivers dos bicos injetores	Ativam os bicos conforme o sinal do processador
N, O, R, S, T, U	Áreas auxiliares	Filtros, buffers, conversores, etc

🧠 ESQUEMA DE FUNCIONAMENTO – IGNIÇÃO

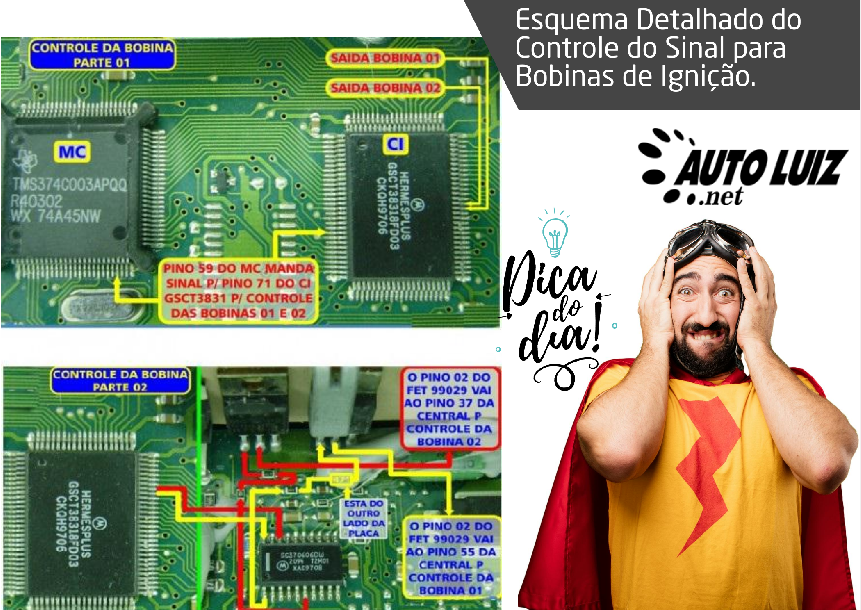

📌 Como mostrado na imagem de apoio "Controle da Bobina":

• O pino 59 do processador (MC - TMS370C003APQ) envia o comando para o pino 71 do CI GSC7331.

• Esse CI é responsável pelo controle das duas bobinas de ignição;

• O sinal é então amplificado pelos drivers F (Bobina 1) e G (Bobina 2).

🔧 Dica prática: Se o motor está sem centelha, verifique continuidade entre os pinos citados e substitua o CI GSC se necessário.

🧪 TESTES E FALHAS RECORRENTES

1. Sem Pulso na Bobina

• Teste continuidade entre o processador e os drivers F e G;

• Verifique curto no primário da bobina: pode causar queima do CI GSC ou do driver;

• Ressolde a base dos pinos 59 e 71.

2. Bicos Sem Pulso

• Testar os 4 drivers I, J, L, M;

• Verificar integridade da alimentação 5V no regulador E;

• Muitas vezes há falha de trilha ou solda fria na base desses drivers.

3. Falha no Atuador de Marcha Lenta (H)

• Veículo oscila ou não segura marcha lenta;

• Verifique o componente H, que atua no motor de passo;

• Testar com alimentação direta de 12V no atuador.

4. Erro de Leitura / Apagamento

• EPROM A com falhas pode causar reset contínuo ou leitura incorreta;

• Regravar com mapa funcional ou substituir por EPROM com backup válido;

• Teste de checksum pode ajudar na validação.

5. Problemas no Regulador de 5V (E)

• Pode causar funcionamento intermitente de sensores e processadores;

• Testar com multímetro: deve haver tensão estável entre 4,95V e 5,1V.

---

🧰 DICAS AVANÇADAS PARA DIAGNÓSTICO

• Use estação de retrabalho para ressolda em pontos de grande corrente, como os dos drivers de bobina;

• Sempre teste a ECU em bancada com simulação completa antes de liberar para o veículo;

• Utilize o esquema da imagem do "Controle de Ignição" para rastrear falhas lógicas.

---

🗂️ TABELA RESUMO DE DRIVERS

Componente	Função	Sinal de Entrada	Ponto de Teste
GSC7331	Controle bobina	Pino 59 do MC	Pino 71
Driver F	Bobina 1	Saída do CI	Conector da ECU
Driver G	Bobina 2	Saída do CI	Conector da ECU
I/J/L/M	Bicos	Processador	Pinos de bico no conector
H	Atuador ML	Processador	Teste com 12V

❓ PERGUNTAS DOS ALUNOS

1. O que faz a EPROM (A) nessa ECU?
Ela armazena o mapa de injeção e parâmetros programáveis da ECU. Sem ela, a ECU não funciona corretamente.

2. Como o sinal da bobina é controlado?
O processador envia o sinal para o CI GSC7331, que comanda os drivers F e G responsáveis por acionar as bobinas 1 e 2.

3. Posso trocar o driver de bobina por outro modelo?
Sim, desde que mantenha o mesmo encapsulamento e compatibilidade de corrente e controle.

4. O carro não tem marcha lenta. O que pode ser?
Verifique o componente H, responsável pelo controle do motor de passo ou solenóide de ar.

5. A ECU liga mas não injeta. O que verificar?
Drivers de bico queimados (I a M), falha no processador (B ou C), ou regulador de 5V fora da faixa.
