IVECO Stralis - Bosch

FIAT IVECO STRALIS bicos injetores gerenciador.txt

FIAT IVECO STRALIS bicos injetores.txt

FIAT IVECO STRALIS multidrive 30296 sensores e painel.txt

FIAT IVECO STRALIS multidrive 30377 conversor de sinais.txt

FIAT IVECO STRALIS multidrive 30119 auxliar.txt

FIAT IVECO STRALIS multidrive 30271.txt

FIAT IVECO STRALIS multidrive 30358.txt

FIAT IVECO STRALIS multidrive 30374.txt

FIAT IVECO STRALIS processador b58748 e auxiliar.txt

FIAT IVECO STRALIS reguladores de tensao.txt

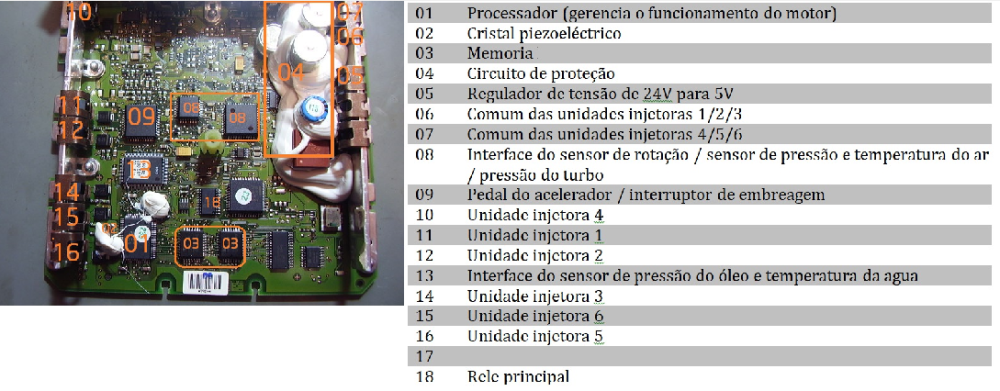

ROTEIRO TÉCNICO – BOSCH IVECO STRALIS

1. Função Geral da ECU

A ECU Bosch do Iveco Stralis gerencia o sistema de injeção Unit Injector (UI) controlando:

• Atuação individual das 6 unidades injetoras BUK 9575.

• Controle da válvula reguladora de pressão do turbo e do freio motor.

• Supervisão e controle de sensores como pedal do acelerador, contra-pressão dos gases de escape, temperatura de ar/combustível.

• Acionamento de relés, reguladores de marcha lenta e lâmpadas de diagnóstico.

• Processamento de sinais críticos pelo processador principal B58748 e processador auxiliar 0707LQM CC521.

---

2. Controle das Unidades Injetoras

• Drivers BUK 9575 – Alta Potência

  • Injetor 1 – Terminal 18 do Gerenciador → pino A35 conector.

  • Injetor 2 – Terminal 20 do Gerenciador → pino A34.

  • Injetor 3 – Terminal 22 do Gerenciador → pino A33.

  • Injetor 4 – Terminal 19 do Gerenciador → pino A26.

  • Injetor 5 – Terminal 23 do Gerenciador → pino A28.

  • Injetor 6 – Terminal 21 do Gerenciador → pino A27.

• Todos aterrados no pino 3 de cada BUK 9575FIAT IVECO STRALIS bico….

---

3. Gerenciador dos Injetores

• Recebe sinais diretos do processador e distribui para os BUK 9575.

• Terminais 18–23 → Injetores 1 a 5.

• Integra sinais de pedal de freio, válvula reguladora de pressão e eletroválvula do freio motor.

• Alimentação de 5V nos terminais 27 e 35.

• Aterramentos nos terminais 17, 26 e 36FIAT IVECO STRALIS bico….

4. Módulos Multidrive

CI 30374

• Controle do relé incandescente (B10), válvula reguladora de pressão do turbo (A31), freio motor.

• Comunicação com gerenciador de unidades pelos terminais 40–42FIAT IVECO STRALIS mult….

CI 30271

• Responsável por conexões de diagnóstico (B24, B09) e alimentação de 5V para sensores.

• Diversos aterramentos para estabilização do sistemaFIAT IVECO STRALIS mult….

CI 30358

• Comanda lâmpada de diagnóstico (B18), eletroválvula do freio motor (A32).

• Integra sinal com válvula reguladora de pressãoFIAT IVECO STRALIS mult….

CI 30377 – Conversor de Sinais

• Interface para sensores: pedal do acelerador (B16/B23), contra-pressão dos gases (A15/A19), temperatura do ar (A21), temperatura do combustível (A11).

• Distribui sinais para reguladores de marcha lenta.

• Comunicação direta com processador principal e auxiliarFIAT IVECO STRALIS mult….

---

5. Regulador de Tensão e Comutador de Energia

• Regulador de tensão: entrada 24V → saída 5V (alimentação lógica e drivers).

• BDX78: comutador e amplificador, envia energia para válvula reguladora de pressão e freio motorFIAT IVECO STRALIS regu….

---

6. Processamento

• Processador Principal B58748:

  • Faz interface direta com memória Flash 1 e 2.

  • Gerencia sinais de painel de instrumentos, pedal de freio, válvula reguladora de pressão e eletroválvula do freio motor.

  • Comunicação com gerenciador dos injetores pelo terminal 37/41.

• Processador Auxiliar 0707LQM CC521:

  • Responsável por regulador de marcha lenta, leitura de pedal de freio, interface com painel e Flash secundáriaFIAT IVECO STRALIS proc….

7. Comunicação e Diagnóstico

• Conexões CAN e de diagnóstico via pinos B09, B14, B24.

• Controle de lâmpada de falha EDC pelo CI 30358.

• Função de pulsador de diagnóstico via CI 30374.

---

8. Pontos Críticos de Falha

• Queima dos BUK 9575 por sobrecorrente de injetor.

• Oxidação nos terminais do regulador de tensão → perda de alimentação lógica.

• Mau contato em conectores de pedal do acelerador → falha intermitente de resposta.

• Defeitos em multidrive 30377 → perda de sinal de sensores críticos.

• Trinca nas soldas do processador principal ou auxiliar → falhas aleatórias.

---

9. Mapa Mental

• Processador B58748
  ↳ Gerenciador de Injetores → BUK 9575 (1–6)
  ↳ Multidrive 30374 / 30358 / 30271
  ↳ Regulador de Tensão / Comutador BDX78
  ↳ Sensores via Multidrive 30377
  ↳ Comunicação Diagnóstico

10. Tabela Resumo – Drivers e Funções

CI / Componente	Função
BUK 9575 (x6)	Drivers das UIs (1–6)
Gerenciador Injetores	Distribui sinais para UIs
30374	Relé incandescente, turbo, freio motor
30271	Interface de diagnóstico e alimentação sensores
30358	Lâmpada diagnóstico, freio motor
30377	Conversor de sinais de sensores
Regulador de tensão	24V → 5V
BDX78	Comutador de energia
B58748	Processador principal
0707LQM CC521	Processador auxiliar
