❓ PERGUNTAS FREQUENTES – ECU BOSCH EDC16C9

---

1. Quais são os componentes responsáveis pelo disparo dos bicos injetores?

 Citar

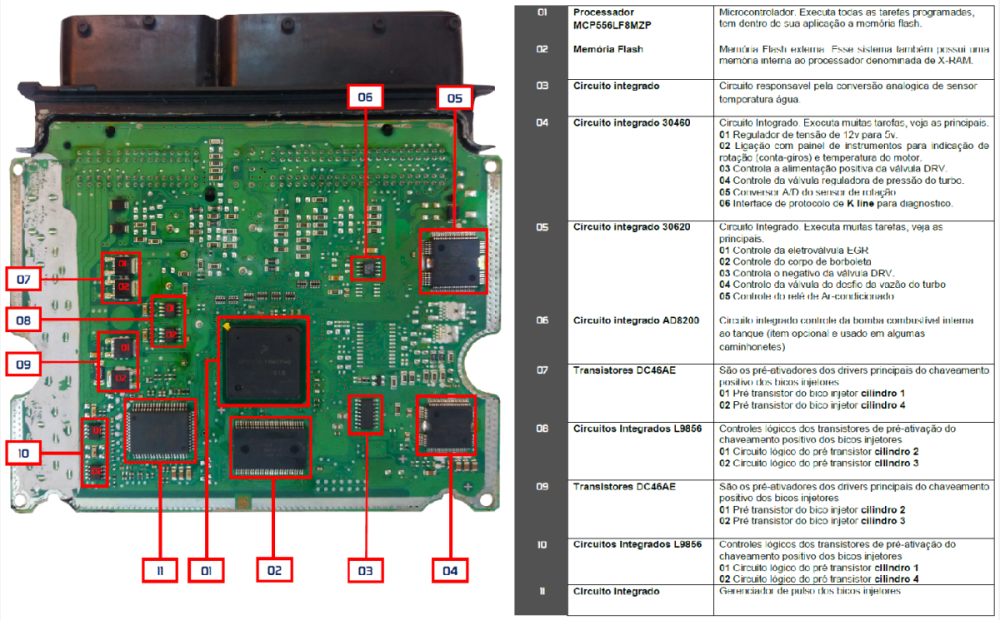

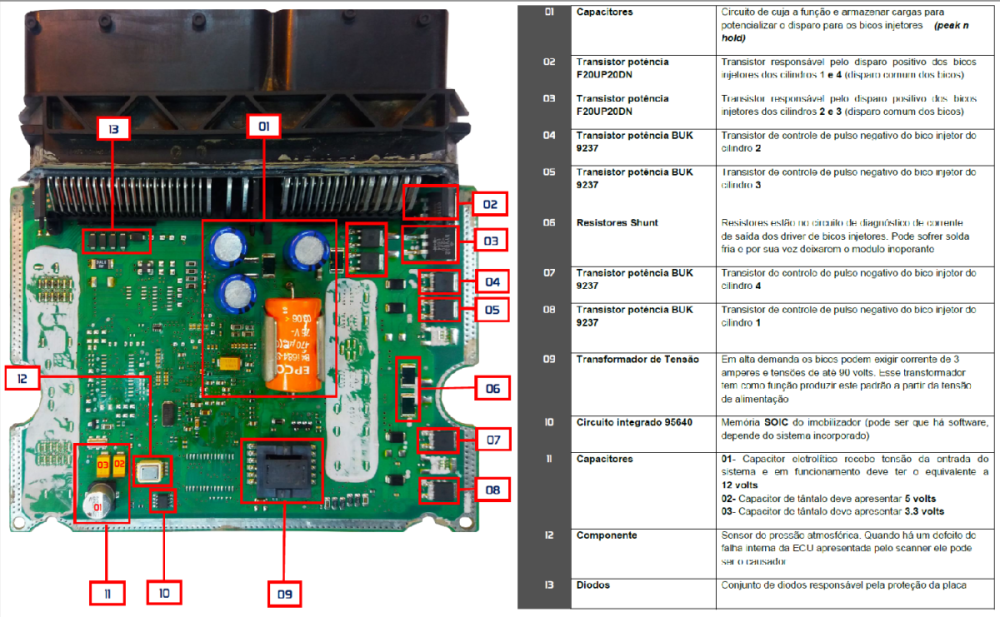

A EDC16C9 utiliza um conjunto formado por capacitor de alta capacidade (grande, cor laranja), transformador de pulso, drivers individuais (BUK9237) e um transistor que chaveia o positivo comum. Esse conjunto permite que os injetores recebam energia com força suficiente para acionar as válvulas piezoelétricas ou solenoides. Um defeito em qualquer um desses componentes pode interromper o funcionamento de um ou mais bicos.

---

2. Como testar os drivers dos injetores (BUK9237)?

 Citar

Você pode testar com carga simulada de 1 a 2 Ohms (resistores de potência), observando se há chaveamento correto de negativo. O teste pode ser feito com alimentação externa ou utilizando um simulador com injetores reais. É comum encontrar esses transistores travados em curto (bico preso aberto) ou abertos (sem pulso). Sempre avalie os quatro individualmente.

---

3. O que pode causar a queima repetitiva dos drivers dos injetores?

 Citar

Normalmente, é causada por injetores com bobinas em curto, falha no trafo ou no pré-driver (CI L9856), ou excesso de corrente no circuito de disparo positivo. Outro fator comum é alimentação com picos de tensão (alternador desregulado), ou massa insuficiente no conector principal da ECU.

4. A ECU não aciona nenhum bico. Onde devo começar o diagnóstico?

Primeiro verifique se o transistor BUK9237 do positivo comum está funcionando. Se ele estiver aberto ou travado, nenhum bico será ativado. Em seguida, avalie o capacitor de disparo (se está carregando corretamente) e o transformador (continuidade nos enrolamentos). Por fim, analise os sinais PWM gerados pelo CI 30505 e a integridade do pré-driver L9856.

---

5. É possível fazer immo off nessa ECU?

Sim, é possível. A memória responsável pelo imobilizador é a 95640, localizada na parte frontal da ECU (SOIC-8). Você pode regravá-la com um arquivo virgem, utilizar soluções via OBD (em alguns casos) ou usar ferramentas como Kess/KTAG em modo BDM para edição direta do conteúdo.

---

6. Quais os sinais de que a memória flash AM29BL802C está com problema?

Quando a flash apresenta defeito, é comum o veículo não funcionar, a ECU não se comunicar com o scanner, ou apresentar falhas em mapas (tempo de injeção, avanço, torque, etc). Testes incluem leitura via KTAG/BDM e verificação de CRC ou erros no checksum. É comum a falha após tentativas de reprogramação mal sucedidas.

7. O regulador de tensão (30460 / 30458 / 30616) apresenta falha. Como diagnosticar?

Esse CI fornece tensões de 5V e 3.3V para diversos setores da ECU. A ausência dessas tensões pode bloquear sensores, comunicação CAN e até o processador. Com a central ligada e fora do carro, meça a tensão de entrada (VBAT ~12V) e verifique as saídas com multímetro. Se estiver em curto ou sem tensão de saída, substitua.

---

8. A ECU reinicia sozinha ou perde comunicação com o scanner. Pode ser o VBAT?

Sim. O setor de entrada da alimentação principal, composto por um diodo e capacitor (VBAT), filtra a tensão recebida do chicote. Se houver queda ou falha de filtragem, a ECU pode reiniciar em marcha lenta, perder sinal de injeção ou travar a comunicação. Verifique o capacitor com ESR meter e o diodo com multímetro em escala de semicondutores.

---

9. A central queima o mesmo drive após substituição. O que verificar antes de trocar de novo?

Verifique todos os sinais de controle que chegam ao driver: pré-driver L9856, CI de pulso (30505), e sinal do processador. Também confira a integridade da linha de massa e a resistência dos injetores. A falta de dissipador térmico também pode causar a queima precoce do componente.

10. Quais sinais posso ver no osciloscópio para diagnosticar pulsos de injeção?

• Pulso de controle do CI 30505: sinal PWM de alta frequência.

• Pulso na base do driver BUK9237: pulso de controle com tempo variável.

• Pulso nos terminais dos bicos (com carga): forma de onda quadrada com picos rápidos.

• Se não houver sinal em nenhum ponto, o problema pode estar no CI 30505 ou na memória flash (software corrompido).
